FreeRTOS软件定时器

软件定时器就是"闹钟"，你可以设置闹钟，

用软件定时器的话USE_TIMER要设置为1

• 在30分钟后让你起床工作
• 每隔1小时让你例行检查机器运行情况

软件定时器也可以完成两类事情：

• 在"未来"某个时间点，运行函数
• 周期性地运行函数

日常生活中我们可以定无数个"闹钟"，这无数的"闹钟"要基于一个真实的闹钟。

在FreeRTOS里，我们也可以设置无数个"软件定时器"，它们都是基于系统滴答中断(Tick Interrupt)。

本章涉及如下内容：

• 软件定时器的特性
• Daemon Task
• 定时器命令队列
• 一次性定时器、周期性定时器的差别
• 怎么操作定时器：创建、启动、复位、修改周期

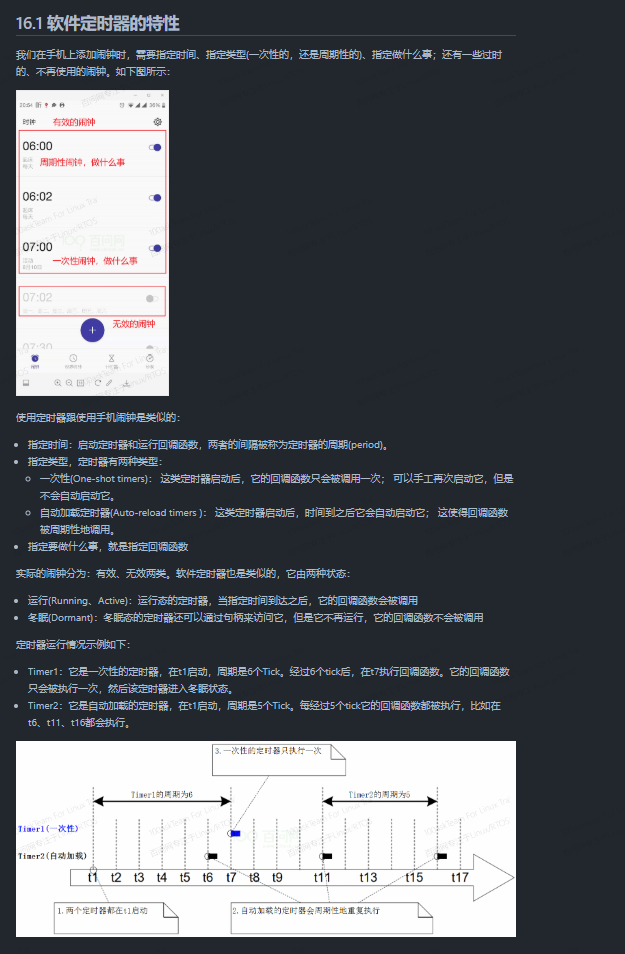

16.2.2 守护任务的调度（就是定时管理任务，用来唤醒其他任务的任务）

守护任务的调度，跟普通的任务并无差别。当守护任务是当前优先级最高的就绪态任务时，它就可以运行。它的工作有两类：

• 处理命令：从命令队列里取出命令、处理
• 执行定时器的回调函数

能否及时处理定时器的命令、能否及时执行定时器的回调函数，严重依赖于守护任务的优先级。下面使用2个例子来演示。

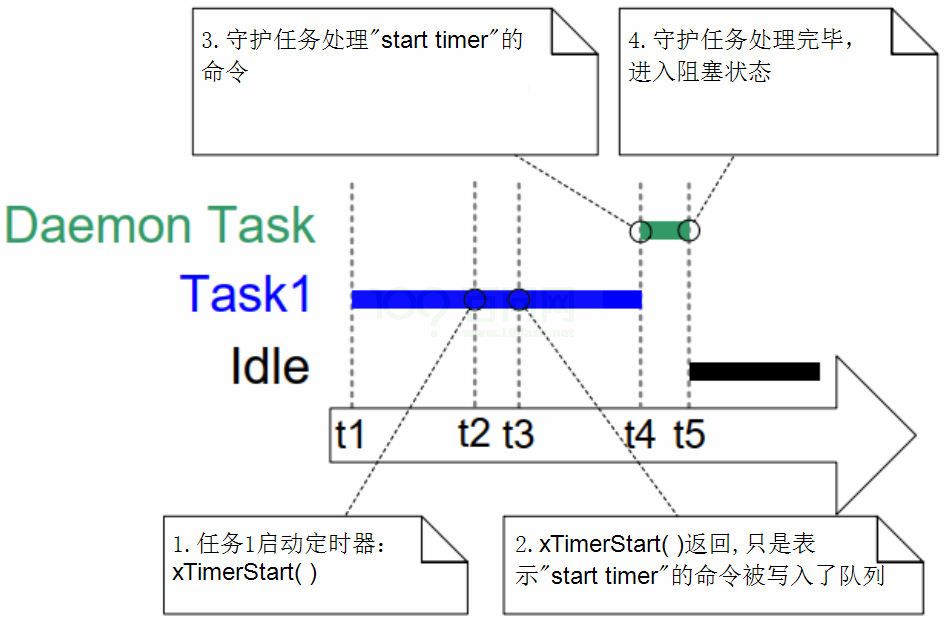

例子1：守护任务的优先性级较低

• t1：Task1处于运行态，守护任务处于阻塞态。 守护任务在这两种情况下会退出阻塞态切换为就绪态：命令队列中有数据、某个定时器超时了。 至于守护任务能否马上执行，取决于它的优先级。
• t2：Task1调用 xTimerStart() 要注意的是，xTimerStart() 只是把"start timer"的命令发给"定时器命令队列"，使得守护任务退出阻塞态。 在本例中，Task1的优先级高于守护任务，所以守护任务无法抢占Task1。
• t3：Task1执行完 xTimerStart() 但是定时器的启动工作由守护任务来实现，所以*xTimerStart()*返回并不表示定时器已经被启动了。
• t4：Task1由于某些原因进入阻塞态，现在轮到守护任务运行。 守护任务从队列中取出"start timer"命令，启动定时器。
• t5：守护任务处理完队列中所有的命令，再次进入阻塞态。Idel任务时优先级最高的就绪态任务，它执行。
• 注意：假设定时器在后续某个时刻tX超时了，超时时间是"tX-t2"，而非"tX-t4"，从 xTimerStart() 函数被调用时算起。

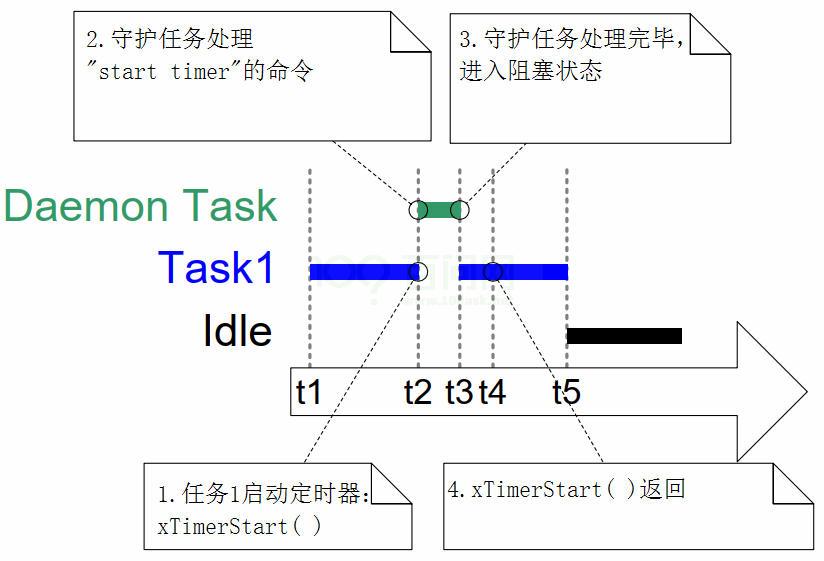

例子2：守护任务的优先性级较高

• t1：Task1处于运行态，守护任务处于阻塞态。 守护任务在这两种情况下会退出阻塞态切换为就绪态：命令队列中有数据、某个定时器超时了。 至于守护任务能否马上执行，取决于它的优先级。

• t2：Task1调用xTimerStart() 要注意的是，*xTimerStart()只是把"start timer"的命令发给"定时器命令队列"，使得守护任务退出阻塞态。 在本例中，守护任务的优先级高于Task1，所以守护任务抢占Task1，守护任务开始处理命令队列。 Task1在执行xTimerStart()*的过程中被抢占，这时它无法完成此函数。

• t3：守护任务处理完命令队列中所有的命令，再次进入阻塞态。 此时Task1是优先级最高的就绪态任务，它开始执行。

• t4：Task1之前被守护任务抢占，对*xTimerStart()*的调用尚未返回。现在开始继续运行次函数、返回。

• t5：Task1由于某些原因进入阻塞态，进入阻塞态。Idel任务时优先级最高的就绪态任务，它执行。

注意，定时器的超时时间是基于调用 xTimerStart() 的时刻tX，而不是基于守护任务处理命令的时刻tY。假设超时时间是10个Tick，超时时间是"tX+10"，而非"tY+10"。

16.2.3 回调函数

定时器的回调函数的原型如下：

void ATimerCallback( TimerHandle_t xTimer );

定时器的回调函数是在守护任务中被调用的，守护任务不是专为某个定时器服务的，它还要处理其他定时器。

所以，定时器的回调函数不要影响其他人：

• 回调函数要尽快实行，不能进入阻塞状态
• 不要调用会导致阻塞的API函数，比如 vTaskDelay()
• 可以调用 xQueueReceive() 之类的函数，但是超时时间要设为0：即刻返回，不可阻塞

16.3 软件定时器的函数

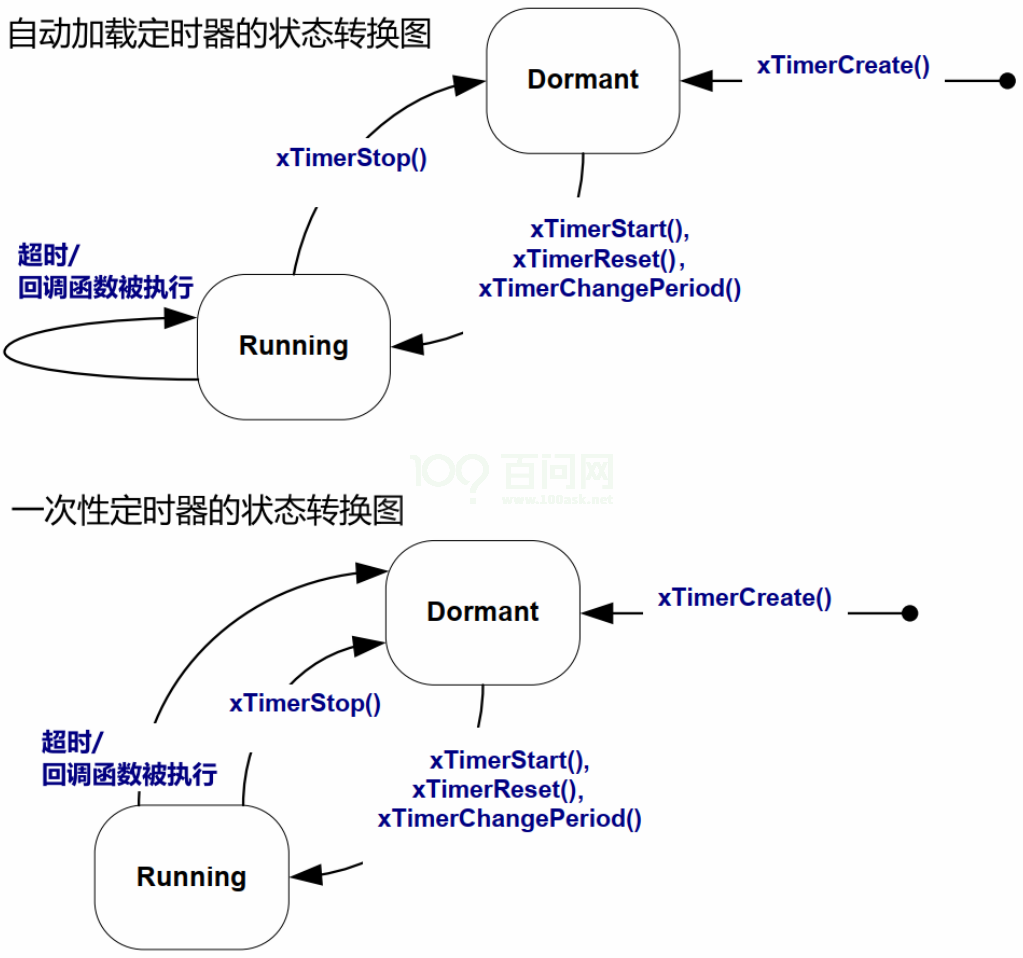

根据定时器的状态转换图，就可以知道所涉及的函数：

16.3.1 创建

要使用定时器，需要先创建它，得到它的句柄。

有两种方法创建定时器：动态分配内存、静态分配内存。函数原型如下：

/* 使用动态分配内存的方法创建定时器
 * pcTimerName:定时器名字, 用处不大, 尽在调试时用到
 * xTimerPeriodInTicks: 周期, 以Tick为单位
 * uxAutoReload: 类型, pdTRUE表示自动加载, pdFALSE表示一次性
 * pvTimerID: 回调函数可以使用此参数, 比如分辨是哪个定时器
 * pxCallbackFunction: 回调函数
 * 返回值: 成功则返回TimerHandle_t, 否则返回NULL
 */
TimerHandle_t xTimerCreate( const char * const pcTimerName,
							const TickType_t xTimerPeriodInTicks,
							const UBaseType_t uxAutoReload,
							void * const pvTimerID,
							TimerCallbackFunction_t pxCallbackFunction );

/* 使用静态分配内存的方法创建定时器
 * pcTimerName:定时器名字, 用处不大, 尽在调试时用到
 * xTimerPeriodInTicks: 周期, 以Tick为单位
（不直观可以用pdMS_TO_TICKS()函数可以把毫秒转换为TICK）
 * uxAutoReload: 类型, pdTRUE表示自动加载, pdFALSE表示一次性
 * pvTimerID: 回调函数可以使用此参数, 比如分辨是哪个定时器
 * pxCallbackFunction: 回调函数
 * pxTimerBuffer: 传入一个StaticTimer_t结构体, 将在上面构造定时器
 * 返回值: 成功则返回TimerHandle_t, 否则返回NULL
 */
TimerHandle_t xTimerCreateStatic(const char * const pcTimerName,
                                 TickType_t xTimerPeriodInTicks,
                                 UBaseType_t uxAutoReload,
                                 void * pvTimerID,
                                 TimerCallbackFunction_t pxCallbackFunction,
                                 StaticTimer_t *pxTimerBuffer );

回调函数的类型是：

void ATimerCallback( TimerHandle_t xTimer );

typedef void (* TimerCallbackFunction_t)( TimerHandle_t xTimer );

16.3.2 删除

动态分配的定时器，不再需要时可以删除掉以回收内存。删除函数原型如下：

/* 删除定时器
 * xTimer: 要删除哪个定时器
 * xTicksToWait: 超时时间
 * 返回值: pdFAIL表示"删除命令"在xTicksToWait个Tick内无法写入队列
 *        pdPASS表示成功
*/
BaseType_t xTimerDelete( TimerHandle_t xTimer, TickType_t xTicksToWait );

定时器的很多API函数，都是通过发送"命令"到命令队列，由守护任务来实现。

如果队列满了，"命令"就无法即刻写入队列。我们可以指定一个超时时间 xTicksToWait ，等待一会。

16.3.3 启动/停止

启动定时器就是设置它的状态为运行态(Running、Active)。

停止定时器就是设置它的状态为冬眠(Dormant)，让它不能运行。

涉及的函数原型如下：

/* 启动定时器
 * xTimer: 哪个定时器
 * xTicksToWait: 超时时间
 * 返回值: pdFAIL表示"启动命令"在xTicksToWait个Tick内无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerStart( TimerHandle_t xTimer, TickType_t xTicksToWait );

/* 启动定时器(ISR版本)
 * xTimer: 哪个定时器
 * pxHigherPriorityTaskWoken: 向队列发出命令使得守护任务被唤醒,
 *                            如果守护任务的优先级比当前任务的高,
 *                            则"*pxHigherPriorityTaskWoken = pdTRUE",
 *                            表示需要进行任务调度
 * 返回值: pdFAIL表示"启动命令"无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerStartFromISR(   TimerHandle_t xTimer,
                                 BaseType_t *pxHigherPriorityTaskWoken );

/* 停止定时器
 * xTimer: 哪个定时器
 * xTicksToWait: 超时时间
 * 返回值: pdFAIL表示"停止命令"在xTicksToWait个Tick内无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerStop( TimerHandle_t xTimer, TickType_t xTicksToWait );

/* 停止定时器(ISR版本)
 * xTimer: 哪个定时器
 * pxHigherPriorityTaskWoken: 向队列发出命令使得守护任务被唤醒,
 *                            如果守护任务的优先级比当前任务的高,
 *                            则"*pxHigherPriorityTaskWoken = pdTRUE",
 *                            表示需要进行任务调度
 * 返回值: pdFAIL表示"停止命令"无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerStopFromISR(    TimerHandle_t xTimer,
                                 BaseType_t *pxHigherPriorityTaskWoken );

注意，这些函数的 xTicksToWait 表示的是，把命令写入命令队列的超时时间。命令队列可能已经满了，无法马上把命令写入队列里，可以等待一会。

xTicksToWait 不是定时器本身的超时时间，不是定时器本身的"周期"。

创建定时器时，设置了它的周期(period)。xTimerStart() 函数是用来启动定时器。假设调用 xTimerStart() 的时刻是tX，定时器的周期是n，那么在tX+n时刻定时器的回调函数被调用。

如果定时器已经被启动，但是它的函数尚未被执行，再次执行 xTimerStart() 函数相当于执行 xTimerReset() ，重新设定它的启动时间。

还有一个更简单的函数,如果你是在CubeMX里创建的定时器

osTimerStart（任务句柄，定时时间ms）

16.3.4 复位

从定时器的状态转换图可以知道，使用 xTimerReset() 函数可以让定时器的状态从冬眠态转换为运行态，相当于使用 xTimerStart() 函数。

如果定时器已经处于运行态，使用 xTimerReset() 函数就相当于重新确定超时时间。假设调用 xTimerReset() 的时刻是tX，定时器的周期是n，那么tX+n就是重新确定的超时时间。

复位函数的原型如下：

/* 复位定时器
 * xTimer: 哪个定时器
 * xTicksToWait: 超时时间
 * 返回值: pdFAIL表示"复位命令"在xTicksToWait个Tick内无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerReset( TimerHandle_t xTimer, TickType_t xTicksToWait );

/* 复位定时器(ISR版本)
 * xTimer: 哪个定时器
 * pxHigherPriorityTaskWoken: 向队列发出命令使得守护任务被唤醒,
 *                            如果守护任务的优先级比当前任务的高,
 *                            则"*pxHigherPriorityTaskWoken = pdTRUE",
 *                            表示需要进行任务调度
 * 返回值: pdFAIL表示"停止命令"无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerResetFromISR(   TimerHandle_t xTimer,
                                 BaseType_t *pxHigherPriorityTaskWoken );

16.3.5 修改周期

从定时器的状态转换图可以知道，使用 xTimerChangePeriod() 函数，处理能修改它的周期外，还可以让定时器的状态从冬眠态转换为运行态。

修改定时器的周期时，会使用新的周期重新计算它的超时时间。假设调用 xTimerChangePeriod() 函数的时间tX，新的周期是n，则tX+n就是新的超时时间。

相关函数的原型如下：

/* 修改定时器的周期
 * xTimer: 哪个定时器
 * xNewPeriod: 新周期
 * xTicksToWait: 超时时间, 命令写入队列的超时时间
 * 返回值: pdFAIL表示"修改周期命令"在xTicksToWait个Tick内无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerChangePeriod(   TimerHandle_t xTimer,
                                 TickType_t xNewPeriod,
                                 TickType_t xTicksToWait );

/* 修改定时器的周期
 * xTimer: 哪个定时器
 * xNewPeriod: 新周期
 * pxHigherPriorityTaskWoken: 向队列发出命令使得守护任务被唤醒,
 *                            如果守护任务的优先级比当前任务的高,
 *                            则"*pxHigherPriorityTaskWoken = pdTRUE",
 *                            表示需要进行任务调度
 * 返回值: pdFAIL表示"修改周期命令"在xTicksToWait个Tick内无法写入队列
 *        pdPASS表示成功
 */
BaseType_t xTimerChangePeriodFromISR( TimerHandle_t xTimer,
                                      TickType_t xNewPeriod,
                                      BaseType_t *pxHigherPriorityTaskWoken );

16.3.6 定时器ID

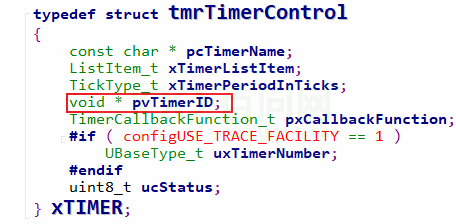

定时器的结构体如下，里面有一项 pvTimerID ，它就是定时器ID：

怎么使用定时器ID，完全由程序来决定：

• 可以用来标记定时器，表示自己是什么定时器
• 可以用来保存参数，给回调函数使用

它的初始值在创建定时器时由 xTimerCreate() 这类函数传入，后续可以使用这些函数来操作：

• 更新ID：使用 vTimerSetTimerID() 函数
• 查询ID：查询 pvTimerGetTimerID() 函数

这两个函数不涉及命令队列，它们是直接操作定时器结构体。

函数原型如下：

/* 获得定时器的ID
 * xTimer: 哪个定时器
 * 返回值: 定时器的ID
 */
void *pvTimerGetTimerID( TimerHandle_t xTimer );

/* 设置定时器的ID
 * xTimer: 哪个定时器
 * pvNewID: 新ID
 * 返回值: 无
 */
void vTimerSetTimerID( TimerHandle_t xTimer, void *pvNewID );
