GPIO输出实验，控制LED灯

news 来源：原创 2025/6/16 21:24:45

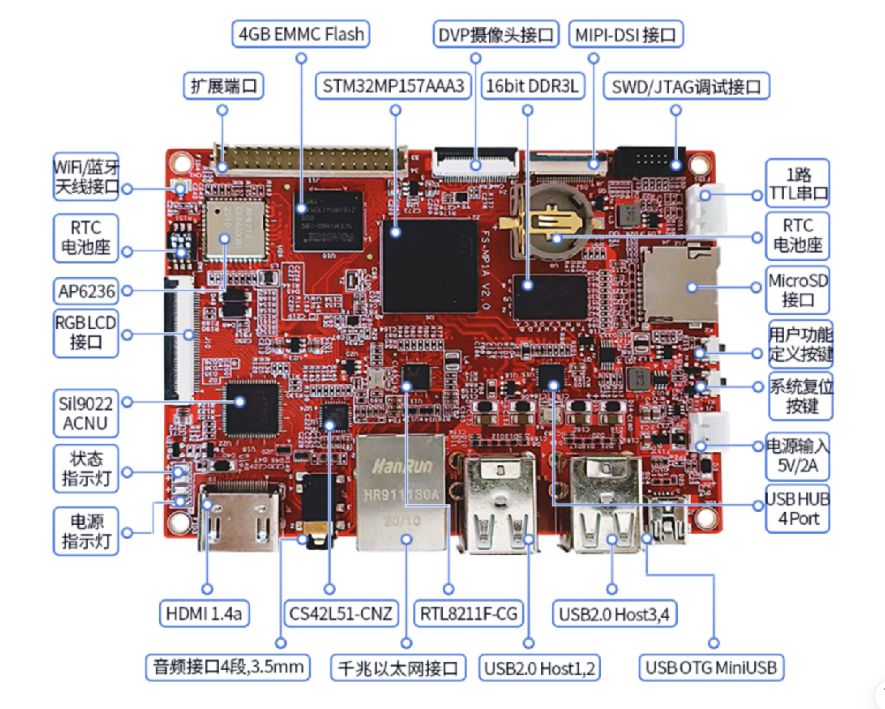

1.实验工具：FSMP1A开发板

核心板：

拓展板：

2.实验要求：编写汇编程序，实现三盏灯流水

程序代码：

.text
.global _start
_start:

@将RCC_MP_AHB4ENSET寄存器第4位设置为1，使能GPIO外设时钟  地址：0X50000A28
LDR R0,=0X50000A28
LDR R1,[R0]
ORR R1,R1,#(0X1<<4)
STR R1,[R0]

@LED1
@1.将PE10设置为输出模式  GPIOE_MODER[21:20]->01   0x50006000
LDR R0,=0X50006000
LDR R1,[R0]
BIC R1,R1,#(0X3<<20)
ORR R1,R1,#(0X1<<20)
STR R1,[R0]

@2.将PE10设置为推挽输出  GPIOE_OTYPER[10]->0   0x50006004
LDR R0,=0X50006004
LDR R1,[R0]
BIC R1,R1,#(0X1<<10)
STR R1,[R0]

@3.将PE10设置为低速输出  GPIOE_OSPEEDR[21:20]->00  0x50006008
LDR R0,=0X50006008
LDR R1,[R0]
BIC R1,R1,#(0X3<<20)
STR R1,[R0]

@4.将PE10设置为无上拉下拉GPIOE_PUPDR[21:20]->00   0x5000600c
LDR R0,=0X5000600C
LDR R1,[R0]
BIC R1,R1,#(0X3<<20)
STR R1,[R0]

@LED3
@1.将PE8设置为输出模式  GPIOE_MODER[17:16]->01   0x50006000
LDR R0,=0X50006000
LDR R1,[R0]
BIC R1,R1,#(0X3<<16)
ORR R1,R1,#(0X1<<16)
STR R1,[R0]

@2.将PE8设置为推挽输出  GPIOE_OTYPER[8]->0   0x50006004
LDR R0,=0X50006004
LDR R1,[R0]
BIC R1,R1,#(0X1<<8)
STR R1,[R0]

@3.将PE8设置为低速输出  GPIOE_OSPEEDR[17:16]->00  0x50006008
LDR R0,=0X50006008
LDR R1,[R0]
BIC R1,R1,#(0X3<<16)
STR R1,[R0]

@4.将PE8设置为无上拉下拉GPIOE_PUPDR[17:16]->00   0x5000600c
LDR R0,=0X5000600C
LDR R1,[R0]
BIC R1,R1,#(0X3<<16)
STR R1,[R0]

@LED2
@将RCC_MP_AHB4ENSET寄存器第5位设置为1，使能GPIO外设时钟  地址：0X50000A28
LDR R0,=0X50000A28
LDR R1,[R0]
ORR R1,R1,#(0X1<<5)
STR R1,[R0]

@1.将PF10设置为输出模式  GPIOE_MODER[21:20]->01   0x50007000
LDR R0,=0X50007000
LDR R1,[R0]
BIC R1,R1,#(0X3<<20)
ORR R1,R1,#(0X1<<20)
STR R1,[R0]

@2.将PF10设置为推挽输出  GPIOE_OTYPER[10]->0   0x50007004
LDR R0,=0X50007004
LDR R1,[R0]
BIC R1,R1,#(0X1<<10)
STR R1,[R0]

@3.将PF10设置为低速输出  GPIOE_OSPEEDR[21:20]->00  0x50007008
LDR R0,=0X50007008
LDR R1,[R0]
BIC R1,R1,#(0X3<<20)
STR R1,[R0]

@4.将PF10设置为无上拉下拉GPIOE_PUPDR[21:20]->00   0x5000700c
LDR R0,=0X5000700C
LDR R1,[R0]
BIC R1,R1,#(0X3<<20)
STR R1,[R0]


LOOP:
	BL LED1_ON
	BL DELAY
	BL LED1_OFF
	BL DELAY

	BL LED2_ON
	BL DELAY
	BL LED2_OFF
	BL DELAY

	BL LED3_ON
	BL DELAY
	BL LED3_OFF
	BL DELAY
	B LOOP

@将PE10输出高电平      GPIOE_ODR[10]->1     0x50006014
@LED1开
LED1_ON:
LDR R0,=0X50006014
LDR R1,[R0]
ORR R1,R1,#(0X1<<10)
STR R1,[R0]
MOV PC,LR

@LED1关
LED1_OFF:
LDR R0,=0X50006014
LDR R1,[R0]
BIC R1,R1,#(0X1<<10)
STR R1,[R0]
MOV PC,LR

@LED2开
LED2_ON:
LDR R0,=0X50007014
LDR R1,[R0]
ORR R1,R1,#(0X1<<10)
STR R1,[R0]
MOV PC,LR

@LED2关
LED2_OFF:
LDR R0,=0X50007014
LDR R1,[R0]
BIC R1,R1,#(0X1<<10)
STR R1,[R0]
MOV PC,LR

@LED3开
LED3_ON:
LDR R0,=0X50006014
LDR R1,[R0]
ORR R1,R1,#(0X1<<8)
STR R1,[R0]
MOV PC,LR

@LED3关
LED3_OFF:
LDR R0,=0X50006014
LDR R1,[R0]
BIC R1,R1,#(0X1<<8)
STR R1,[R0]
MOV PC,LR

@延时标签
DELAY:
	MOV R3,#0X10000000
MM:
	CMP R3,#0
	SUBNE R3,R3,#1
	BNE MM
	MOV PC,LR


.end
