组播策略路由选择
一、组播路由选择
1.组播路由
1. 组播路由与单播路由的区别
单播路由：一对一通信，由内核直接处理（如通过路由表转发数据包）。
组播路由：一对多或多对多通信，需动态维护组播组成员关系和路径。内核仅负责底层转发，路由协议逻辑由守护程序实现。
2. 组播路由协议及守护程序
(1) DVMRP 与
mrouted
DVMRP（Distance Vector Multicast Routing Protocol）：基于距离矢量算法，通过周期性的路由更新构建组播树。
示例：
在小型网络中（如实验室），使用
mrouted配置组播路由：# 安装 mrouted（Debian/Ubuntu） sudo apt install mrouted # 编辑配置文件 /etc/mrouted.conf phyint eth0 enable # 启用网卡 # 启动服务 sudo systemctl start mrouted
mrouted会通过 DVMRP 协议发现邻居路由器，并构建组播转发树。(2) PIM 与
pimd
PIM（Protocol-Independent Multicast）：不依赖特定单播协议，支持稀疏模式（PIM-SM）和密集模式（PIM-DM）。
版本差异：
V1：早期版本，功能有限，依赖单播路由表。
V2：主流版本，支持动态 RP（Rendezvous Point）选举和更高效的路由更新。
示例：
配置
pimd实现 PIM-SM：# 安装 pimd（Debian/Ubuntu） sudo apt install pimd # 编辑配置文件 /etc/pimd.conf default_phyint eth0 # 指定默认接口 rp 192.168.1.1 # 静态指定 RP 地址 # 启动服务 sudo systemctl start pimd在大型企业网络中，PIM-SM 可动态选择 RP，优化组播流量传输。
3. 内核支持
配置选项：
CONFIG_IP_PIMSM_V1和CONFIG_IP_PIMSM_V2是内核编译选项，需启用以支持对应版本的 PIM。可通过
zcat /proc/config.gz | grep PIM检查当前内核是否支持。作用：内核根据组播路由表（由
pimd或mrouted生成）转发数据包，但不参与路由协议计算。
4. 应用场景示例
视频会议系统：
多个终端加入同一组播组（如239.255.0.1），组播路由将视频流高效分发到所有成员。IP 电视直播：
使用 PIM-SM 协议，通过 RP 将电视频道流媒体传输到订阅用户，减少网络冗余流量。
5. 对比 DVMRP 与 PIM
特性 DVMRP PIM 适用场景 小型网络 中大型网络 模式 依赖距离矢量算法 协议无关，支持稀疏/密集模式 扩展性 较差 高（支持动态 RP 选举）
2.多路径路由选择和策略路由选择的区别
1. 多路径路由选择（Multipath Routing）
定义：通过为同一目标网络配置多条路径，实现流量在多条链路上并行传输或冗余备份。
核心功能：
负载均衡：将流量分散到多条路径，提升带宽利用率。
容错性：当一条路径故障时，自动切换到其他可用路径。
实现方式：通过路由协议（如OSPF、BGP）或静态路由配置多条等价路径。
示例：
一家公司通过两条ISP线路（ISP1 和 ISP2）连接互联网，配置多路径路由：# Linux 静态路由配置示例（等价多路径） ip route add default scope global \ nexthop via 192.168.1.1 dev eth0 weight 1 \ nexthop via 192.168.2.1 dev eth1 weight 1此时，出站流量会均匀分配到两条ISP线路，提升总带宽并避免单点故障。
2. 策略路由选择（Policy-Based Routing, PBR）
定义：基于自定义策略（如源地址、目标地址、协议类型等）选择路由路径，而非仅依赖目标地址。
核心功能：
灵活控制流量路径：例如将特定用户或服务的流量导向指定网关。
服务质量（QoS）：优先转发关键业务流量。
示例：
某企业内网中，要求研发部门（IP段10.1.1.0/24）的流量通过VPN网关（10.1.1.254），而其他部门直接走默认网关（192.168.1.1）。# Linux 策略路由配置示例 ip rule add from 10.1.1.0/24 lookup 100 # 创建规则：来自研发部门的流量使用路由表100 ip route add default via 10.1.1.254 table 100 # 在路由表100中设置默认网关此时，研发部门的流量会通过VPN传输，其他部门仍走普通路径。
3. 关键区别
特性 多路径路由选择 策略路由选择 决策依据 目标地址+路径等价性 自定义策略（源/目标地址、协议等） 主要用途 负载均衡、冗余备份 流量路径的精细控制 配置复杂度 简单（自动均衡） 复杂（需手动定义规则） 典型协议 OSPF、BGP（动态路由） 静态策略规则（如Linux ip rule）
3.组播流量与组播路由
1. 组播流量的定义与用途
定义：组播（Multicast）是一种网络通信方式，允许一个发送者将数据包同时传输给多个指定的接收者，而非单播（一对一）或广播（所有设备）。
核心优势：节省带宽，避免重复数据在网络中传输。
典型应用场景：
流媒体直播（如IPTV、在线教育）。
视频会议（多人同时参与）。
分布式系统通信（如集群节点同步数据）。
2. 组播地址范围与CIDR表示
组播地址范围：
224.0.0.0到239.255.255.255，属于IPv4的D类地址。CIDR表示：
224.0.0.0/4，表示前4位固定为1110（二进制），后28位为组播组标识。
二进制示例：
224.0.0.1对应二进制前4位为1110，后28位为00000000 00000000 00000000 00000001。地址分类：
本地网络控制组播（
224.0.0.0/24）：如OSPF路由协议使用224.0.0.5。全局组播（
224.0.1.0–238.255.255.255）：如NTP使用224.0.1.1。私有组播（
239.0.0.0/8）：企业内部自定义使用。
3. 组播路由的工作机制
组播路由依赖内核与用户空间守护程序的协作：
内核：负责底层数据包的接收、转发和过滤。
通过组播路由表（由守护程序生成）决定数据包转发路径。
用户空间守护程序：如
mrouted或pimd，负责运行组播路由协议（如PIM、DVMRP）。
功能：
发现组播组成员（如IGMP协议）。
构建组播树（基于源或共享树）。
动态维护路由表（如添加/删除组播路径）。
示例：
在Linux系统中启用PIM-SM协议：# 安装 pimd sudo apt install pimd # 配置静态Rendezvous Point（RP） echo "rp 192.168.1.100" >> /etc/pimd.conf # 启动服务 sudo systemctl start pimd
4. 组播路由的关键挑战
组成员管理：需通过IGMP（Internet Group Management Protocol）动态发现加入/离开组的设备。
路由协议选择：
密集模式（PIM-DM）：适用于组成员密集分布的场景，通过洪泛和剪枝构建路径。
稀疏模式（PIM-SM）：适用于组成员稀疏分布的场景，依赖RP（Rendezvous Point）集中管理。
反向路径转发（RPF）：防止环路，确保数据包从最优路径到达接收者。
5. 实际应用示例
企业视频会议系统：
组播组地址：
239.192.10.1。参与者加入该组后，视频流通过组播传输，减少服务器负载和网络拥塞。
IP电视直播：
使用PIM-SM协议，通过RP将直播流分发到多个子网，确保订阅用户高效接收数据。
6. 组播与广播、单播的对比
特性 单播（Unicast） 广播（Broadcast） 组播（Multicast） 传输目标 单一设备 所有设备 指定组内设备 带宽效率 低（重复发送） 最低（全网广播） 高（单次发送，多设备接收） 典型应用 网页浏览、文件下载 ARP请求 视频会议、实时数据分发
4.在私有网络中使用组播的详细步骤
1. 组播地址选择
组播地址范围：
224.0.0.0/4（D类地址），私有组播推荐使用239.0.0.0/8（如239.1.2.3）。注意事项：
避免使用
224.0.0.0–224.0.0.255（预留用于本地协议，如OSPF）。示例地址：
239.192.10.1（企业内网自定义使用）。
2. 配置主机支持组播
检查网络接口支持组播：
# Linux查看网卡是否支持多播（Flags中需包含 MULTICAST） ip link show eth0 # 输出示例：<BROADCAST,MULTICAST,UP,LOWER_UP>防火墙配置：
确保防火墙允许组播流量（如UDP端口12345）。# 允许UDP端口12345（示例） sudo ufw allow 12345/udp
3. C语言组播程序实现
以下是发送端和接收端的完整代码示例，支持跨平台（Linux/Windows）。
发送端代码（sender.c）
#include <stdio.h> #include <stdlib.h> #include <string.h> #include <unistd.h> #include <arpa/inet.h> #include <sys/socket.h> #define MULTICAST_IP "239.192.10.1" #define PORT 12345 #define TTL 64 int main() { int sockfd; struct sockaddr_in addr; const char *message = "Hello from Multicast Sender!"; // 创建UDP套接字 if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) { perror("socket creation failed"); exit(EXIT_FAILURE); } // 设置组播TTL（生存时间） unsigned char ttl = TTL; if (setsockopt(sockfd, IPPROTO_IP, IP_MULTICAST_TTL, &ttl, sizeof(ttl))) { perror("setsockopt(IP_MULTICAST_TTL) failed"); close(sockfd); exit(EXIT_FAILURE); } // 绑定目标地址 memset(&addr, 0, sizeof(addr)); addr.sin_family = AF_INET; addr.sin_port = htons(PORT); addr.sin_addr.s_addr = inet_addr(MULTICAST_IP); // 发送数据 while (1) { if (sendto(sockfd, message, strlen(message), 0, (struct sockaddr*)&addr, sizeof(addr)) < 0) { perror("sendto failed"); break; } printf("Sent: %s\n", message); sleep(1); // 每秒发送一次 } close(sockfd); return 0; }接收端代码（receiver.c）
#include <stdio.h> #include <stdlib.h> #include <string.h> #include <unistd.h> #include <arpa/inet.h> #include <sys/socket.h> #define MULTICAST_IP "239.192.10.1" #define PORT 12345 int main() { int sockfd; struct sockaddr_in addr; //mreq 变量：mreq 是一个 struct ip_mreq 类型的结构体变量，它用于存储加入组播组所需的信息。 struct ip_mreq mreq; char buffer[1024]; // 创建UDP套接字 if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) { perror("socket creation failed"); exit(EXIT_FAILURE); } // 允许端口复用（可选） /* 在某些特殊场景下，可能需要多个套接字绑定到同一个地址和端口。 比如在组播环境中，多个进程可能需要同时接收发往同一个组播地址和端口的数据。 通过设置端口复用，可以让多个套接字绑定到相同的地址和端口，从而实现多个进程同时监听同一个组播流。 */ int reuse = 1; if (setsockopt(sockfd, SOL_SOCKET, SO_REUSEADDR, &reuse, sizeof(reuse)) ){ perror("setsockopt(SO_REUSEADDR) failed"); close(sockfd); exit(EXIT_FAILURE); } // 绑定本地地址和端口 memset(&addr, 0, sizeof(addr)); addr.sin_family = AF_INET; addr.sin_port = htons(PORT); addr.sin_addr.s_addr = htonl(INADDR_ANY); // 接收所有接口的组播数据 if (bind(sockfd, (struct sockaddr*)&addr, sizeof(addr)) < 0) { perror("bind failed"); close(sockfd); exit(EXIT_FAILURE); } // 加入组播组 mreq.imr_multiaddr.s_addr = inet_addr(MULTICAST_IP); //这行代码将 INADDR_ANY 经过字节序转换后的值赋给 mreq 结构体中的 imr_interface.s_addr 成员，表明使用默认接口来接收组播数据 mreq.imr_interface.s_addr = htonl(INADDR_ANY); // 使用默认接口 /* sockfd：表示要设置选项的套接字描述符，这里的 sockfd 是之前创建的 UDP 套接字。 level：指定选项所在的协议层，IPPROTO_IP 表示选项位于 IP 协议层。 optname：指定要设置的具体选项，IP_ADD_MEMBERSHIP 表示要加入一个组播组。 optval：指向一个包含选项值的缓冲区，这里传递的是 &mreq，即 mreq 结构体的地址，其中包含了要加入的组播组的 IP 地址和使用的网络接口信息。 optlen：表示选项值的长度，这里使用 sizeof(mreq) 来获取 mreq 结构体的大小。 */ if (setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq))) { perror("setsockopt(IP_ADD_MEMBERSHIP) failed"); close(sockfd); exit(EXIT_FAILURE); } // 接收数据 while (1) { socklen_t addr_len = sizeof(addr); ssize_t len = recvfrom(sockfd, buffer, sizeof(buffer)-1, 0, (struct sockaddr*)&addr, &addr_len); if (len < 0) { perror("recvfrom failed"); break; } buffer[len] = '\0'; printf("Received: %s\n", buffer); } // 离开组播组 setsockopt(sockfd, IPPROTO_IP, IP_DROP_MEMBERSHIP, &mreq, sizeof(mreq)); close(sockfd); return 0; }4. 编译与运行
编译代码（Linux）：
gcc sender.c -o sender gcc receiver.c -o receiver运行接收端：
./receiver运行发送端（另一终端）：
./receiver
5.如果要在内部组播不允许传播到外部
1. 组播地址选择与网络隔离
地址选择：使用私有组播地址范围
239.0.0.0/8（例如239.192.10.1）。网络设备配置（需网络管理员操作）：
路由器/交换机：
启用组播路由协议（如PIM-SM）。
配置组播边界，禁止将
239.0.0.0/8流量转发到外部接口。# Cisco 路由器示例：限制组播域 ip multicast boundary 239.0.0.0 255.0.0.0物理隔离：将组播流量限制在特定VLAN中，不与外部网络互通。
2. 主机防火墙配置
限制组播流量仅允许内部接口（以Linux为例）：
# 允许内部网卡（eth0）的组播流量 sudo ufw allow in on eth0 to 239.0.0.0/8 # 禁止其他接口转发组播流量 sudo ufw deny out on eth1 to 239.0.0.0/8
3. C语言代码实现（绑定特定接口）
以下是修改后的代码，强制组播流量通过指定网络接口（如
eth0）发送和接收。发送端代码（sender.c）
#include <stdio.h> #include <stdlib.h> #include <string.h> #include <unistd.h> #include <arpa/inet.h> #include <sys/socket.h> #include <net/if.h> // 新增：绑定网络接口 #define MULTICAST_IP "239.192.10.1" #define PORT 12345 #define TTL 64 #define INTERFACE "eth0" // 指定内部网络接口 int main() { int sockfd; struct sockaddr_in addr; const char *message = "Secure Internal Video Stream"; // 创建UDP套接字 if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) { perror("socket creation failed"); exit(EXIT_FAILURE); } // 设置组播出口接口（绑定到 eth0） struct in_addr local_interface; local_interface.s_addr = inet_addr("192.168.186.138"); // 主机IP if (setsockopt(sockfd, IPPROTO_IP, IP_MULTICAST_IF, &local_interface, sizeof(local_interface)) < 0) { perror("setsockopt(IP_MULTICAST_IF) failed"); close(sockfd); exit(EXIT_FAILURE); } // 设置TTL（限制组播范围） unsigned char ttl = TTL; if (setsockopt(sockfd, IPPROTO_IP, IP_MULTICAST_TTL, &ttl, sizeof(ttl)) < 0) { perror("setsockopt(IP_MULTICAST_TTL) failed"); close(sockfd); exit(EXIT_FAILURE); } // 绑定目标地址 memset(&addr, 0, sizeof(addr)); addr.sin_family = AF_INET; addr.sin_port = htons(PORT); addr.sin_addr.s_addr = inet_addr(MULTICAST_IP); // 发送数据 while (1) { if (sendto(sockfd, message, strlen(message), 0, (struct sockaddr*)&addr, sizeof(addr)) < 0) { perror("sendto failed"); break; } printf("Sent: %s\n", message); sleep(1); } close(sockfd); return 0; }接收端代码（receiver.c）
#include <stdio.h> #include <stdlib.h> #include <string.h> #include <unistd.h> #include <arpa/inet.h> #include <sys/socket.h> #include <net/if.h> // 新增：绑定网络接口 #define MULTICAST_IP "239.192.10.1" #define PORT 12345 #define INTERFACE "eth0" // 指定内部网络接口 int main() { int sockfd; struct sockaddr_in addr; struct ip_mreq mreq; char buffer[1024]; // 创建UDP套接字 if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) { perror("socket creation failed"); exit(EXIT_FAILURE); } // 绑定到指定接口（eth0） struct ifreq ifr; memset(&ifr, 0, sizeof(ifr)); strncpy(ifr.ifr_name, INTERFACE, IFNAMSIZ); if (setsockopt(sockfd, SOL_SOCKET, SO_BINDTODEVICE, &ifr, sizeof(ifr)) < 0) { perror("setsockopt(SO_BINDTODEVICE) failed"); close(sockfd); exit(EXIT_FAILURE); } // 绑定本地地址和端口 memset(&addr, 0, sizeof(addr)); addr.sin_family = AF_INET; addr.sin_port = htons(PORT); addr.sin_addr.s_addr = htonl(INADDR_ANY); if (bind(sockfd, (struct sockaddr*)&addr, sizeof(addr)) < 0) { perror("bind failed"); close(sockfd); exit(EXIT_FAILURE); } // 加入组播组并绑定到接口 mreq.imr_multiaddr.s_addr = inet_addr(MULTICAST_IP); mreq.imr_interface.s_addr = inet_addr("192.168.186.138"); // 主机IP if (setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq)) < 0) { perror("setsockopt(IP_ADD_MEMBERSHIP) failed"); close(sockfd); exit(EXIT_FAILURE); } // 接收数据 while (1) { socklen_t addr_len = sizeof(addr); ssize_t len = recvfrom(sockfd, buffer, sizeof(buffer)-1, 0, (struct sockaddr*)&addr, &addr_len); if (len < 0) { perror("recvfrom failed"); break; } buffer[len] = '\0'; printf("Received: %s\n", buffer); } // 离开组播组 setsockopt(sockfd, IPPROTO_IP, IP_DROP_MEMBERSHIP, &mreq, sizeof(mreq)); close(sockfd); return 0; }
6. IGMP协议
1. IGMP的作用
IGMP（Internet Group Management Protocol）是IPv4网络中用于管理组播组成员关系的核心协议。其核心功能包括：
主机加入/离开组播组：允许主机动态加入或退出特定的组播组（如
239.1.2.3）。路由器组播组维护：帮助路由器确定哪些子网中存在组播组成员，从而优化组播流量转发。
节省带宽：避免将组播流量发送到没有成员的网络段。
2. IGMP的版本演进
IGMP有三个版本，功能逐步增强：
版本 主要特性 局限性 v1 - 定义基本功能：查询和报告消息。
- 路由器周期性发送查询，主机回复成员关系报告。- 无显式离开机制，依赖超时删除成员。
- 不支持源过滤。v2 - 新增离开组消息（Leave Group），主机可主动通知路由器离开组播组。
- 缩短组成员更新延迟。- 仍不支持源过滤。 v3 - 支持源特定组播（SSM, Source-Specific Multicast），允许指定接收特定源的组播流量。
- 增强报告消息格式，包含源地址列表。- 复杂性增加，需兼容性支持。 示例：
IGMPv1：路由器每125秒发送一次查询，主机回复报告。
IGMPv3：主机可声明“仅接收来自
192.168.1.100的239.1.2.3组播流量”。
3. IGMP消息类型
IGMP通过两类核心消息实现功能（以IGMPv1为例）：
消息类型 发送方 作用 成员关系查询（Query） 路由器 询问子网内是否有主机属于某个组播组。默认每125秒发送一次。 成员关系报告（Report） 主机 响应查询，声明自己属于某个组播组；或主动加入组播组时发送（避免多台主机重复响应）。 IGMPv2/v3新增消息：
离开组（Leave）（v2）：主机主动通知路由器离开组播组。
特定源报告（v3）：报告消息中可包含允许或拒绝的源地址列表。
4. IPv6中的MLD协议
IPv6中，组播成员管理由**MLD（Multicast Listener Discovery）**协议实现，功能与IGMP类似：
MLDv1：对应IGMPv2，支持组成员查询和离开消息。
MLDv2：对应IGMPv3，支持源特定组播（SSM）。
地址范围：IPv6组播地址以
ff00::/8开头，例如ff02::1（链路本地所有节点组播地址）。
5. IGMP的实际应用示例
场景：企业视频会议系统
组播组地址：
239.192.10.1。流程：
主机A启动视频会议应用，发送IGMP报告加入
239.192.10.1。路由器收到报告后，开始向该子网转发组播流量。
主机B加入同一组播组，接收视频流。
主机A退出会议时发送IGMP离开消息，路由器停止转发流量（若无其他成员）。
优势：避免单播重复传输，降低服务器和网络负载。
6. 关键配置命令（示例）
Linux查看IGMP组成员：
netstat -gn # 显示当前加入的组播组Cisco路由器启用IGMP：
interface GigabitEthernet0/1 ip igmp version 3 # 指定使用IGMPv3
7. 常见问题
IGMP Snooping：
交换机通过监听IGMP消息，仅将组播流量转发到有成员的端口，避免洪泛。需在交换机启用：switch(config)# ip igmp snooping组播与广播对比：
广播：发送到所有设备（如ARP请求）。
组播：仅发送到加入组的设备（如视频流）。
7.组播路由选择表

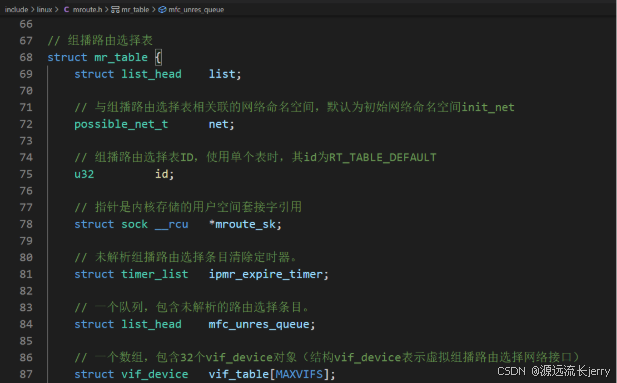

组播路由选择表有结构mr_table表示，源码如下：
1. 组播路由选择表（Multicast Routing Table）
定义：
组播路由选择表是路由器或三层交换机中用于记录组播组（G）和源（S）的路由信息的核心数据结构。它基于组播路由协议（如PIM、DVMRP）动态生成，用于决定组播流量的转发路径。核心字段：
组播组地址（G）：标识目标组播组（如
239.1.2.3）。源地址（S）：标识组播流的发送源（如
192.168.1.100），在源特定组播（SSM）中尤为重要。上游接口（RPF Interface）：接收组播数据的接口，需通过反向路径转发（RPF）检查。假设组播源 192.168.1.100 连接到路由器的接口 Ethernet0/0，当它向组播组 239.1.2.3 发送数据时，路由器通过 Ethernet0/0 接收到数据。此时，Ethernet0/0 就是上游接口。
下游接口列表（Outgoing Interfaces）：转发组播数据的接口列表，指向组成员所在的子网。假设路由器的接口 Ethernet0/1 连接着一个子网，其中有多个主机加入了组播组 239.1.2.3。那么，Ethernet0/1 会被加入下游接口列表。当路由器收到组播数据时，会通过 Ethernet0/1 将数据转发给这些接收主机。
协议状态：如PIM-SM中的共享树（RPT）或源树（SPT）状态。
示例结构（以PIM-SM为例）：
(S=192.168.1.100, G=239.1.2.3) RPF Interface: eth0（通过RPF检查接收数据） Outgoing Interfaces: eth1, eth2（转发到成员子网） State: SPT（源树模式）
8.组播转发缓存MFC

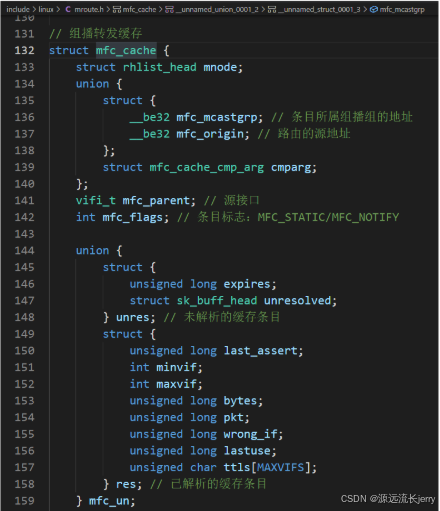

MFC是组播路由选择表中的重要数据结构，它实际上是一个缓存条目(mfc_cache对象)数组。这个数组名为mfc_cache_array,嵌入在组播路由选择表对象mr_table中。它包含64个元素，索引为散列值。
2. 组播转发缓存（Multicast Forwarding Cache）
定义：
组播转发缓存是路由器中用于快速查找和转发组播数据包的优化结构。它基于路由表生成，存储当前活跃的组播流转发信息，避免每次转发时都查询完整的路由表。核心字段：
组播组地址（G）和源地址（S）：标识组播流。
输入接口：接收组播数据的接口（需通过RPF检查）。
输出接口列表：实际转发数据的接口列表。
定时器和计数器：管理缓存条目的生命周期（如超时删除无流量的条目）。
示例结构：
(S=192.168.1.100, G=239.1.2.3) Incoming Interface: eth0 Outgoing Interfaces: eth1, eth2 TTL: 64 Packet Count: 1024（统计转发数据包数量）

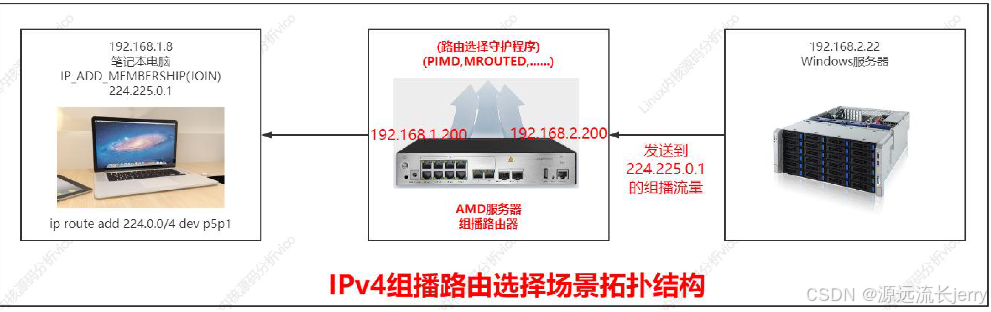

9.组播路由器
要将机器配置为组播路由器，必须设置内核选项CONFIG_IP_MROUTE，还必须运行路由选择守护进程，为了与内核通信，这些路由选择守护进程会创建一个套接字。
1. 组播路由器（Multicast Router）
定义：
组播路由器是支持组播路由功能的网络设备或主机，其核心职责是动态维护组播路由表，并根据路由协议（如PIM、DVMRP）转发组播流量到正确的子网。关键组件：
内核支持：需启用内核选项
CONFIG_IP_MROUTE，使内核具备组播路由能力。路由选择守护进程：如
mrouted或pimd，负责运行组播路由协议，与内核交互更新路由表。套接字通信：守护进程通过创建套接字（如原始套接字）与内核通信，接收和发送组播控制消息。
配置示例：
# 启用内核组播路由支持（需重新编译内核） CONFIG_IP_MROUTE=y # 启动组播路由守护进程（如 pimd） pimd -c /etc/pimd.conf
10. vif设备vif_device
组播路由选择支持两种模式，即：直接组播；将组播封装在单播数据包中，并通过隧道传输。在这两种情况下，都使用相同的对象（结构vif_device的实例）来表示网络接口。

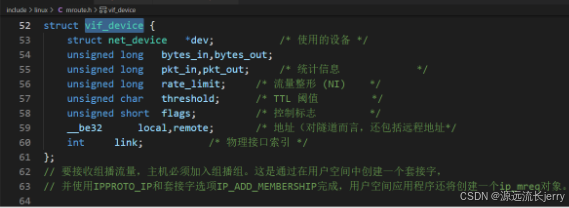

2. vif设备（Virtual Interface Device）
定义：
vif_device是内核中表示组播路由接口的数据结构，用于管理组播流量的输入和输出接口。
两种工作模式：
直接组播：通过物理接口直接转发组播流量。
隧道组播：将组播数据封装在单播数据包中（如GRE隧道），通过逻辑接口传输。
结构体成员（示例）：
struct vif_device { struct net_device *dev; // 关联的网络设备（物理接口或隧道） unsigned long bytes_in, bytes_out; // 流量统计 unsigned long pkt_in, pkt_out; // 数据包计数 unsigned long rate_limit; // 速率限制 unsigned char threshold; // TTL阈值 unsigned short flags; // 接口状态（如启用/禁用） };作用：
记录接口的组播流量统计信息。
控制组播数据包的转发策略（如TTL限制、速率限制）。
11.关于上述数据结构的协调配合流程
场景描述
某企业使用组播技术进行跨部门视频会议，组播地址为
239.192.10.1。视频流从总部服务器（源192.168.1.100）发送，通过组播路由器分发到多个分支机构（子网192.168.2.0/24和192.168.3.0/24）。为实现高效传输，组播路由器需处理以下任务：
动态维护组播路由表（基于PIM-SM协议）。
快速转发数据包（依赖转发缓存）。
管理物理接口和隧道接口（通过
vif_device）。协调内核与用户空间守护进程（如
pimd）。
1. 四个内核数据结构的作用
(1) 组播路由选择表（Multicast Routing Table）
代表内容：
记录组播组
239.192.10.1的路由信息，包括源地址192.168.1.100、上游接口（RPF接口）、下游接口列表（转发路径）。协议状态（如共享树RPT或源树SPT）。
示例条目：
(S=192.168.1.100, G=239.192.10.1) RPF Interface: eth0（接收数据的接口） Outgoing Interfaces: eth1（子网192.168.2.0/24）, eth2（子网192.168.3.0/24） State: SPT（源树模式）(2) 组播转发缓存（Multicast Forwarding Cache）
代表内容：
缓存当前活跃的组播流转发信息，避免每次查询完整路由表。
存储输入接口、输出接口列表、流量统计（如包计数）。
示例条目：
(S=192.168.1.100, G=239.192.10.1) Incoming Interface: eth0 Outgoing Interfaces: eth1, eth2 Packet Count: 1500（已转发数据包数）(3) 组播路由器（Multicast Router）
代表内容：
内核通过
CONFIG_IP_MROUTE启用组播路由功能。用户空间守护进程（如
pimd）通过套接字与内核交互，维护路由表和转发策略。(4) vif设备（vif_device）
代表内容：
管理组播路由器的物理接口（如
eth0,eth1,eth2）和隧道接口（如tun0）。记录接口的流量统计、TTL阈值、速率限制等。
示例结构：
struct vif_device { struct net_device *dev; // 物理接口eth0或隧道tun0 unsigned long bytes_in; // 接收字节数 unsigned long pkt_out; // 发送数据包数 unsigned char threshold; // TTL阈值=1（限制跨子网） unsigned short flags; // 标记为VIFF_TUNNEL（若为隧道模式） };
2.组播内核数据结构协作全流程解析
1. 初始化组播路由器

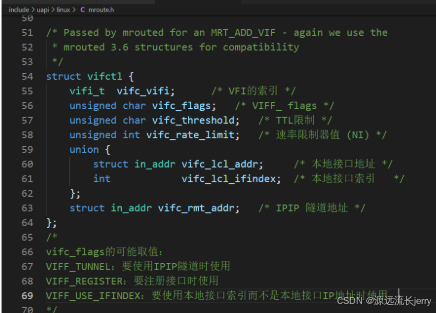

1.1 内核配置与vifctl初始化
启用组播路由：
内核编译时启用CONFIG_IP_MROUTE，支持组播路由功能。创建vifctl（vif_device）：
为每个物理接口（如
eth0、eth1）和隧道接口（如tun0）初始化vif_device。配置接口参数（TTL阈值、速率限制、隧道标记
VIFF_TUNNEL）。struct vif_device vif; vif.dev = ð0_dev; // 绑定物理接口 vif.threshold = 1; // TTL阈值 vif.flags = 0; // 非隧道模式1.2 启动守护进程
运行
pimd：
用户空间守护进程启动，通过Netlink套接字与内核通信。注册mr_table：
内核创建全局组播路由表mr_table，用于存储组播组和源的路由信息。
2. 动态维护组播路由表（mr_table）
2.1 组成员加入
IGMP报告处理：
分支机构设备发送IGMP报告加入组播组239.192.10.1。更新mr_table：
pimd通过Netlink消息通知内核，在mr_table中添加下游接口（如eth1、eth2）。// mr_table更新示例 struct mr_table *table; table->mfc_hash[hash] = new_mfc_entry; // 添加新的组播流条目2.2 源树切换（SPT切换）
流量触发切换：
当组播流量达到阈值时，pimd触发从共享树（RPT）切换到源树（SPT）。更新mr_table状态：
mr_table中对应条目更新为SPT模式，优化转发路径。
3. 数据包转发与mfc_cache协作
3.1 首次接收数据包
数据包到达：
源服务器发送组播数据包到239.192.10.1，通过eth0进入路由器。查询mr_table：
内核查询mr_table，生成mfc_cache条目，记录输入接口和输出接口列表。struct mfc_cache { __be32 mfc_origin; // 源地址（192.168.1.100） __be32 mfc_mcastgrp; // 组播组（239.192.10.1） struct vif_device *mfc_parent; // 输入接口（eth0的vif_device） unsigned long mfc_ttls[MAXVIFS]; // 输出接口TTL列表（eth1=1, eth2=1） };3.2 快速转发
匹配mfc_cache：
后续数据包直接匹配mfc_cache，无需查询mr_table，通过输出接口（eth1、eth2）转发。更新统计信息：
vif_device更新接口的流量计数（如bytes_out、pkt_out）。3.3 隧道模式处理
封装为GRE数据包：
若分支机构通过公网连接，组播数据包封装到GRE隧道（tun0）。更新vif_device状态：
tun0对应的vif_device标记为VIFF_TUNNEL，记录隧道流量统计。
4. 监控与维护
4.1 流量统计
vif_device记录：
每个接口的bytes_in、pkt_out字段实时更新，供监控工具（如ss、ip -s）查询。4.2 缓存超时
mfc_cache生命周期：
若组播流无数据包超过超时时间（默认约5分钟），内核自动删除对应的mfc_cache条目。4.3 故障处理
接口故障：
若eth1故障，pimd通过Netlink通知内核更新mr_table，移除eth1。同步清理mfc_cache：
内核遍历mfc_cache，删除所有引用eth1的条目，确保转发路径更新。
5. 关键数据结构协作总结
数据结构 角色 协作场景 vif_device 管理物理/隧道接口状态和策略。 初始化时绑定接口；转发时更新统计；隧道模式处理封装。 mr_table 存储全局组播路由信息（组播组、源、接口列表）。 动态更新路由条目；触发mfc_cache生成；支持SPT/RPT切换。 mfc_cache 加速转发决策，缓存活跃组播流的转发规则。 首次查询mr_table生成；后续数据包直接匹配；超时或故障时删除。 组播路由器 协调内核与用户空间，实现协议逻辑。 通过Netlink与pimd通信；维护mr_table和mfc_cache生命周期。
6. 完整流程图示
+----------------+ +----------------+ +----------------+ +----------------+ | 组播数据包 | ----> | 查询mfc_cache | ----> | 匹配缓存条目 | ----> | 转发到下游接口 | | (239.192.10.1) | | | | | | (eth1, eth2) | +----------------+ +----------------+ +----------------+ +----------------+ | 未命中 v +----------------+ +----------------+ +----------------+ | 查询mr_table | ----> | 生成mfc_cache | ----> | 更新转发缓存 | | (动态路由协议) | | 条目 | | | +----------------+ +----------------+ +----------------+
12.ipv4组播接收路径

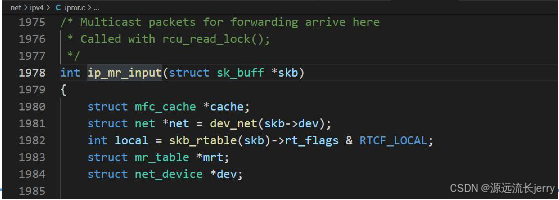

组播数据包由方法ip_route_input_mc()处理，它负责分配一个路由选择条目(rtable对象)并对其初始化，同时在设置了CONFIG_IP_MROUTE时将dst对象的input回调函数设置为ip_mr_input()。
二、策略路由选择
1. 策略路由选择的基本概念
策略路由选择（PBR）允许根据自定义规则（如源地址、目标地址、协议类型、端口号、TOS字段等）动态决定数据包的转发路径，而非仅依赖目标地址。其核心目标是实现更灵活的网络流量控制，适用于以下场景：
-
多路径负载均衡：根据源地址将流量分配到不同ISP线路。
-
服务质量（QoS）：优先转发关键业务流量（如视频会议）。
-
网络隔离：将特定用户或部门的流量导向专用网络。
2. 策略路由选择的管理
2.1 路由表与策略规则
-
路由表数量：系统支持最多 255 个路由表（默认路由表为
main、local等）。 -
策略规则：通过
ip rule命令定义规则，决定数据包应使用哪个路由表。
2.2 核心命令
-
添加规则：
ip rule add <条件> lookup <路由表名/ID>
-
示例：将来自
192.168.1.0/24的流量使用路由表100：ip rule add from 192.168.1.0/24 lookup 100
-
-
删除规则：
ip rule del <条件>
-
查看规则：
ip rule list # 或 ip rule show
2.3 路由表配置
-
定义路由表：
# 在 /etc/iproute2/rt_tables 中添加自定义路由表 echo "100 custom_table" >> /etc/iproute2/rt_tables
-
配置路由表条目：
ip route add default via 10.1.1.1 dev eth0 table 100
3. 策略路由选择的实现
3.1 内核模块与数据结构
策略路由选择在内核中通过 路由策略模块 实现，关键数据结构为 struct fib4_rule（IPv4规则）和 struct fib6_rule（IPv6规则）。以下是 struct fib4_rule 的主要字段：
struct fib4_rule {
struct fib_rule common; // 通用规则结构（如优先级、动作）
u8 dst_len; // 目标地址前缀长度（如 24 表示 255.255.255.0）
u8 src_len; // 源地址前缀长度
u8 tos; // 服务类型（TOS字段，用于QoS匹配）
// 其他字段（如协议类型、端口范围）
};-
功能：
-
dst_len和src_len用于匹配目标/源地址前缀。 -
tos字段匹配IP头部中的服务类型，支持差异化流量处理。
-
3.2 内核工作流程
-
数据包进入网络栈：内核根据数据包的元数据（源/目标地址、协议等）匹配策略规则。
-
选择路由表：若匹配到规则，使用指定路由表查询下一跳。
-
转发决策：根据路由表条目决定输出接口和网关。
4. 实际应用示例
场景：企业网络流量分流
-
需求：
-
研发部门（
192.168.1.0/24）的流量通过VPN网关（10.1.1.1）。 -
其他部门的流量通过默认网关（
192.168.1.1）。
-
-
配置步骤：
-
创建自定义路由表：
echo "100 vpn_table" >> /etc/iproute2/rt_tables
-
添加路由条目：
ip route add default via 10.1.1.1 dev tun0 table 100
-
定义策略规则：
ip rule add from 192.168.1.0/24 lookup 100
-
验证规则：
-
ip rule show
输出示例：
0: from all lookup local
32766: from all lookup main
32767: from all lookup default
1000: from 192.168.1.0/24 lookup 1005. 策略路由选择与默认路由的优先级
-
规则优先级：策略规则的优先级由
priority字段控制，数值越小优先级越高。 -
默认规则：
-
local表（优先级 0）：处理本地地址路由。 -
main表（优先级 32766）：传统路由表。 -
default表（优先级 32767）：备用路由表。
-
6. 常见问题与调试
-
规则未生效：
-
检查规则优先级是否被更高优先级的规则覆盖。
-
使用
tcpdump抓包验证流量路径。
-
-
路由表未正确配置：
-
通过
ip route show table <表名>确认路由条目。
-
