显示模组ESD损伤探讨

■异常描述

1.整机ESD测试出现水平亮线，客户要求air 8kv

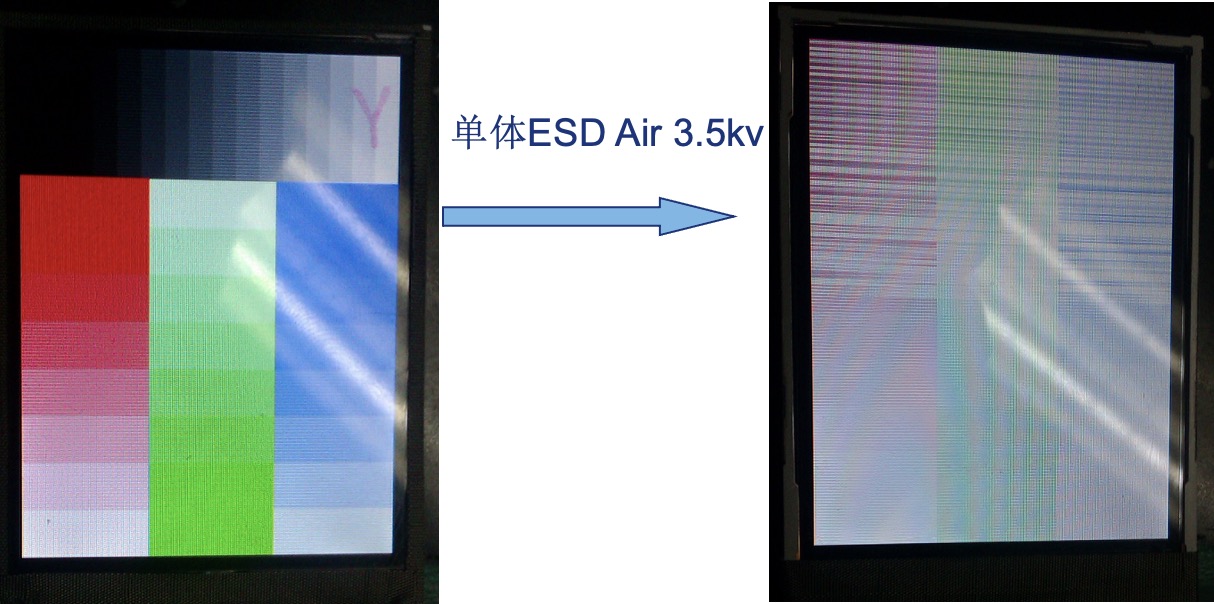

2.治具上对模组进行ESD实验，air mode 电压为3.5kv出现亮线

■不良分析

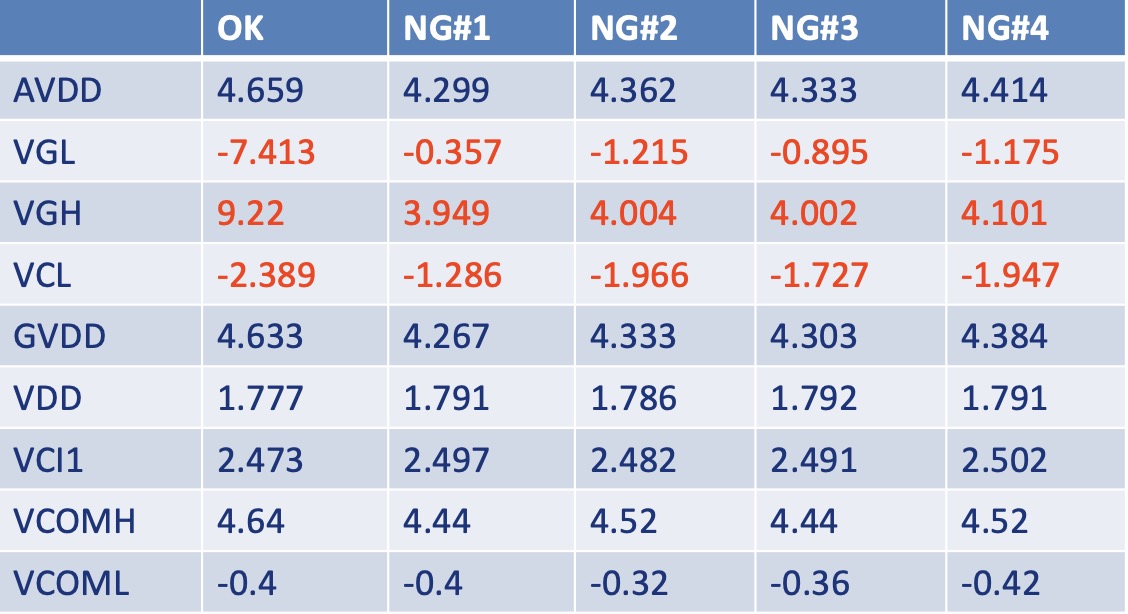

1.电压测量

通过电压量测，可知电压VGH&VGL&VCL有异常，推断异常与gate电路相关

在显微镜下，可以清晰的看到gate走线损伤的位置，由此断定ESD损伤部分为gate走线

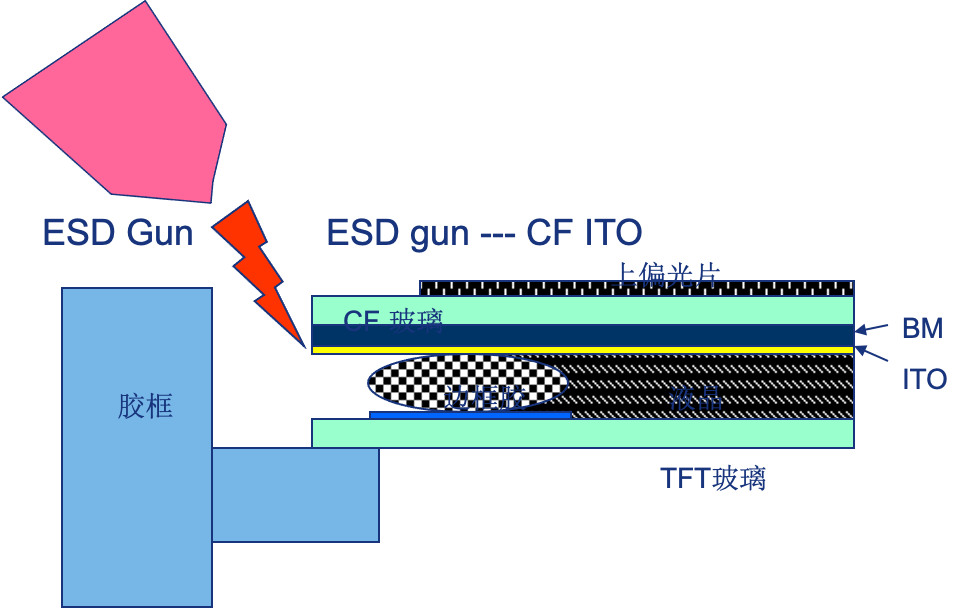

2.gate走线损伤原理

因为gate是双层走线，电荷会从CF与边框的缝隙进入，经由ito与导电金球使得下层玻璃上层S/D层gate线被击伤，进而出现水平亮线。

3.避免ESD损伤gate走线的方法

        由于gate走线损伤是由于电荷经CF与边框的间隙进入，使得gate线被击伤，有效的提供放电路径，将ESD电荷通过放电导入GND阻止电荷进入

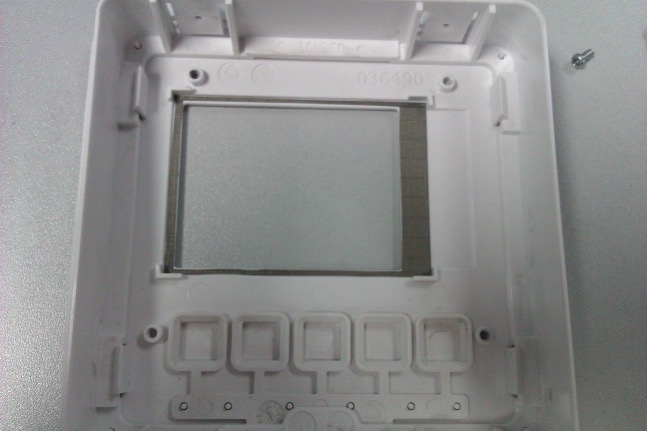

通过导电布与铁框接触，验证效果ok
