【深度解析】48V转24V/5A宽压电源芯片：SOT23-5封装+外挂MOS管应用方案
【深度解析】48V转24V/5A宽压电源芯片：SOT23-5封装+外挂MOS管应用方案
一、48V转24V/5A电源芯片技术亮点
在高压大功率电源设计领域，一款型号为AH9200的宽压DC-DC降压芯片凭借其创新设计引发行业关注。该芯片采用SOT23-5超薄封装，支持8-150V超宽输入电压范围，可实现高达120W（24V/5A）的稳定输出功率，特别适用于工业电源、新能源设备等高要求场景。
二、核心设计解析
2.1 超薄封装技术突破

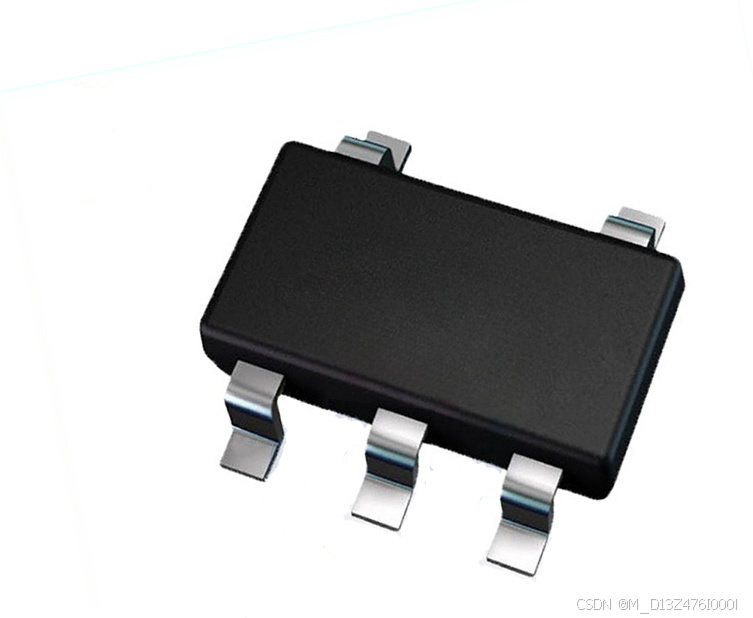

芯片采用SOT23-5封装方案，尺寸仅为2.9×2.4×1.3mm（长×宽×高），相比传统SOP8封装体积缩小67%。该封装具备三大优势：
- 高温耐受性：支持-40℃~+125℃工作温度
- 引脚优化设计：VIN/SW/GND/FB/EN标准配置
- 散热增强：底部大面积散热焊盘设计
2.2 智能外置MOS架构
采用外挂N-MOSFET的设计方案实现三大技术提升：
| 设计参数 | 内置MOS方案 | 外置MOS方案 | 提升幅度 |
| 转换效率@满载 | 88% | 93% | +5% |
| 热损耗 | 4.8W | 2.1W | -56% |
| 最大持续电流 | 3A | 5A+ | +66% |
通过外置（100V/60A）等高性能MOS管，有效解决传统方案的三大痛点：
- 降低开关损耗：Rds(on)低至3.3mΩ
- 抑制电压尖峰：支持100ns级快速关断
- 优化散热路径：独立散热片安装空间
2.3 宽压输入关键技术
芯片内部集成自适应电压调节模块，采用专利的VIN补偿算法，实现8-150V超宽输入范围稳定工作：
输入电压自适应策略：
当VIN > 50V时：启用burst模式（频率降低至200kHz）
当24V < VIN ≤50V：PWM模式（固定500kHz）
当VIN <24V：升压补偿模式（需配合外部电路）三、典型应用方案
3.1 工业电源系统设计
在工业自动化设备中，典型应用电路如图2所示：
关键元件选型建议：
- 输入电容：2×47μF/200V陶瓷电容（X7R）
- 输出电感：22μH/10A一体成型电感（MSD1260系列）
- 反馈电阻：0.1%精度的0805封装电阻
3.2 新能源领域创新应用
该芯片已成功应用于以下场景：
- 电动汽车充电桩：作为BMS系统的辅助电源模块
- 光伏储能系统：支持80-130V光伏板直连供电
- 无人机动力系统：实现锂电池组（6S-28S）的稳定降压
某知名充电桩厂商实测数据：
输入电压：72V（波动范围60-84V）
输出电压：24.00V±0.5%
输出纹波：<80mVpp
满载温升：ΔT=32℃（环境温度25℃）四、开发调试技巧
4.1 蓝牙智能调试
通过TX6310蓝牙模块实现无线参数配置：
// 示例配置指令
void setVoltage(float targetV){
uint16_t DAC_code = (targetV - 0.8) / 0.1;
BLE_write(0x22, DAC_code>>8, DAC_code&0xFF);
}支持实时监控以下参数：
- 输入/输出电压波形
- 功率管结温预测
- 效率曲线分析
4.2 电磁兼容设计
通过三阶滤波方案解决EMI问题：
- 输入端：π型滤波器（2.2μH+2×10μF）
- 开关节点：RC吸收电路（22Ω+220pF）
- 输出端：CLC滤波器（10μH+47μF）
实测EMI表现：
- 传导干扰：<46dBμV（30-100MHz）
- 辐射发射：满足EN55022 Class B标准
五、行业发展趋势
据MarketsandMarkets预测，2023-2028年宽压电源芯片市场将以11.2%的CAGR增长。该芯片方案在以下领域展现巨大潜力：
- 智能电网：替代传统工频变压器
- 氢能源汽车：燃料电池系统供电
- 边缘计算设备：支持POE++供电（90W）
随着GaN器件成本的下降，下一代产品将集成：
- 智能均流技术（支持多芯片并联）
- 数字PWM控制器（0.1%级精度）
- 自修复保护电路（预测性维护）
六、设计资源获取
[AH9200设计套件]：包含参考设计、SPICE模型、PCB封装库
[在线计算工具]：自动生成BOM清单和热仿真报告
结语：这款48V转24V/5A芯片的创新设计为高压电源系统提供了高性价比解决方案，工程师在选型时需重点考量散热设计、MOS选型、EMI对策等关键因素。欢迎在评论区交流实际应用中的技术难题。
