基于51单片机的12864模拟示波器proteus仿真

地址： https://pan.baidu.com/s/12SGtyqAYKOAjx6rjtTz5Nw
提取码：1234

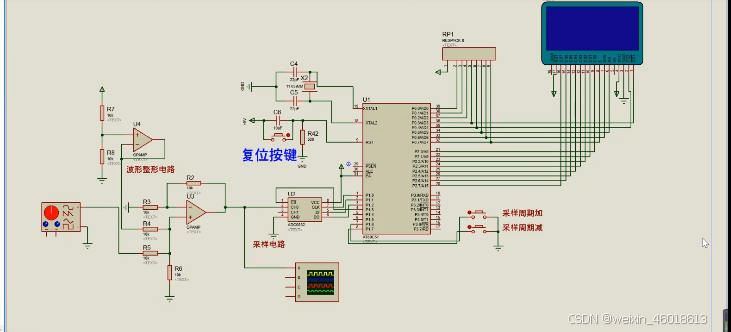

仿真图：

芯片/模块的特点：

AT89C52/AT89C51简介：

AT89C51 是一款常用的 8 位单片机，由 Atmel 公司（现已被 Microchip 收购）生产。它基于标准的 8051 内核，并在此基础上进行了一些增强和改进。以下是 AT89C51 芯片的详细介绍：

1. 主要特性：

内核: 基于标准的 8051 内核，指令集兼容。
存储器:
程序存储器 (Flash ROM): 4KB 可编程 Flash ROM，用于存储程序代码。 这意味着代码可以被擦除和重新编程，方便开发和调试。
数据存储器 (RAM): 128 字节内部 RAM，用于存储程序运行时的变量和数据。
工作电压: 4.0V - 5.5V。
时钟频率: 0 MHz - 24 MHz。 芯片可以工作在不同的时钟频率下，这影响了指令的执行速度。
I/O 端口: 32 个可编程 I/O 口线，分为 4 个 8 位端口 (P0, P1, P2, P3)。 这些端口可以配置为输入或输出，用于连接外部设备。
定时器/计数器: 两个 16 位定时器/计数器。 用于实现定时和计数功能。
中断: 5 个中断源：2 个外部中断、2 个定时器中断、1 个串口中断。 中断允许单片机响应外部事件，提高系统的实时性。
串行通信: 全双工 UART 串行端口。 用于与其他设备进行串行通信。
功耗模式: 支持空闲模式和掉电模式，以降低功耗。 空闲模式下，CPU 停止工作，但外设继续运行；掉电模式下，所有功能都停止工作，功耗最低。
封装形式: DIP40, PLCC44, TQFP44 等多种封装形式。
2. 引脚说明 (以 DIP40 为例):

VCC: 电源正极。
GND: 电源地。
P0.0 - P0.7: P0 口，8 位双向 I/O 口。 具有复用功能，可以作为外部存储器的地址/数据总线。
P1.0 - P1.7: P1 口，8 位双向 I/O 口。
P2.0 - P2.7: P2 口，8 位双向 I/O 口。 在访问外部存储器时，提供高 8 位地址。
P3.0 - P3.7: P3 口，8 位双向 I/O 口。 具有第二功能，例如串口通信、外部中断、定时器/计数器输入等。
RST: 复位引脚，高电平有效。
ALE/PROG: 地址锁存允许/编程脉冲。 在访问外部存储器时，用于锁存 P0 口的低 8 位地址。 在编程时，作为编程脉冲输入。
PSEN: 外部程序存储器允许输出。 用于读取外部程序存储器中的指令。
EA/VPP: 外部访问允许/编程电压。 当 EA 为高电平时，单片机首先执行内部程序存储器中的指令；当 EA 为低电平时，单片机只执行外部程序存储器中的指令。 在编程时，用于施加编程电压。
XTAL1, XTAL2: 晶振引脚，用于连接外部晶振，提供时钟信号。
3. 工作原理:

AT89C51 的工作原理和标准的 8051 单片机类似：

复位: 单片机上电后，首先进行复位操作，使单片机进入初始状态。
取指令: CPU 从程序存储器中读取指令。
译码: CPU 对指令进行译码，确定指令的功能。
执行: CPU 执行指令，例如进行算术运算、逻辑运算、数据传输、控制 I/O 口等。
循环: 重复步骤 2-4，直到程序执行完毕或进入中断服务程序。
4. 应用领域:

AT89C51 应用非常广泛，包括：

工业控制: 例如电机控制、温度控制、液位控制等。
仪器仪表: 例如数字万用表、示波器、频率计等。
家用电器: 例如洗衣机、空调、电饭煲等。
消费电子: 例如遥控器、玩具、电子钟等。
通信设备: 例如无线模块、传感器网络等。
5. 编程:

AT89C51 可以使用多种编程语言进行编程，最常用的是 C 语言和汇编语言。

C 语言: C 语言具有结构化、模块化、可移植性强等优点，适合开发复杂的应用程序。常用的 C 语言编译器有 Keil C51 等。
汇编语言: 汇编语言可以直接操作硬件，代码效率高，适合开发对实时性要求高的应用程序。
6. 优点:

成熟可靠: 8051 内核经过多年的发展和应用，非常成熟可靠。
易于学习: 8051 的指令集简单易懂，学习曲线平缓。
开发工具丰富: 有大量的开发工具和参考资料可供选择。
价格低廉: AT89C51 芯片价格低廉，适合大批量应用。
7. 缺点:

存储器容量有限: 4KB Flash ROM 和 128 字节 RAM 相对较小，可能不适合复杂的应用程序。
运算速度较慢: 与现代的 32 位单片机相比，运算速度较慢。
外设功能较少: 外设功能相对简单，可能需要使用外部扩展芯片。

在使用AT89C52/AT89C51芯片时，为了确保其稳定运行并延长其使用寿命，需注意以下关键事项：

1. 电源管理
   电压范围：AT89C52/AT89C51的工作电压范围为4.0V至5.5V，确保电源电压在此范围内，避免过高或过低的电压导致芯片损坏。
   去耦电容：在VCC和GND引脚之间添加0.1μF的去耦电容，以滤除电源噪声，确保电源稳定。
2. 复位电路
   复位引脚（RST）：复位引脚需要在上电时保持高电平（至少2个机器周期）以确保芯片正确复位。可以使用RC电路或专用复位芯片来实现可靠的复位。
   复位时间：确保复位时间足够长（通常为10ms以上），以避免复位不完全。
3. 时钟设置
   晶振选择：选择符合芯片规格的晶振，典型值为12MHz。确保晶振和负载电容（通常为20pF至30pF）匹配，以保证时钟信号的稳定性。
   时钟引脚：将晶振正确连接到XTAL1和XTAL2引脚，并确保电容接地。
4. I/O端口配置
   端口模式：在软件中正确配置I/O端口为输入或输出模式，避免端口冲突。
   电流限制：每个I/O引脚的最大输出电流为20mA，整个端口的电流不应超过80mA，以防止芯片过热或损坏。
5. 编程与擦写
   编程器：使用支持AT89C52/AT89C51的编程器进行代码烧录，确保编程电压和时序正确。
   擦写次数：AT89C52/AT89C51的Flash存储器支持约1000次擦写操作，避免频繁擦写以延长芯片寿命。
6. 外部存储器接口
   地址和数据线：如果需要扩展外部存储器，确保地址线和数据线连接正确，并添加适当的锁存器（如74HC373）以分离地址和数据。
   控制信号：正确连接ALE、PSEN、EA等控制信号，以确保外部存储器的正常访问。
7. 热管理
   散热：在高负载或高温环境下，确保芯片有良好的散热条件，必要时可以添加散热片。
   工作温度：芯片的工作温度范围为0°C至70°C（商业级），避免在超出此范围的环境中使用。
8. 调试与测试
   功能测试：在开发过程中，进行充分的功能测试和压力测试，确保所有模块正常工作。
   调试工具：使用逻辑分析仪、示波器等工具进行调试，观察信号波形，帮助排查问题。
9. 可靠性与安全性
   防静电：在处理芯片时，佩戴防静电手环或使用防静电工作台，避免静电放电（ESD）损坏芯片。
   电路保护：在电源和I/O端口添加保护电路（如TVS二极管、保险丝等），以提高电路的抗干扰能力和安全性。
10. 特殊功能寄存器（SFR）
    寄存器配置：在使用定时器、串口、中断等特殊功能时，正确配置相关的特殊功能寄存器（SFR），以确保功能正常运行。
    中断优先级：合理设置中断优先级，避免高优先级中断长时间占用CPU资源，导致低优先级中断无法响应。
11. 低功耗模式
    空闲模式：在不需要全速运行时，可以进入空闲模式以降低功耗。
    掉电模式：在长时间不使用时，可以进入掉电模式以进一步降低功耗，但需注意在此模式下只有外部中断或硬件复位才能唤醒芯片。

LCD12864

是一种常用的图形液晶显示屏，主要用于嵌入式系统和电子项目，因其低功耗和良好的显示效果而受到广泛欢迎。以下是LCD12864液晶屏的一些详细特点：

分辨率：LCD12864具有128x64的分辨率，能够显示多种字符和图形，使其适用于显示文字、图形界面和简单动画。

点阵显示：其256个字符点阵使得显示内容更为丰富，适用于各种应用场景。

接口类型：

并行接口：通常使用8位或4位并行数据接口，可以简单地与多种微控制器（如Arduino、PIC、AVR等）连接。
串行接口：有些型号支持I2C或SPI等串行通信方��，简化了与主控芯片的连接。
功耗低：相比于其他类型显示屏，LCD12864的功耗较低，适合电池供电的便携设备。

背光功能：部分LCD12864型号配备了背光功能，能够在低光亮度环境下提升可读性。

对比度可调：可以通过电压调节控制对比度，优化显示效果。

工作温度范围：适应广泛的工作环境，一般工作温度范围为-20°C至70°C，适用于各类工程和户外应用。

支持字符和图形显示：不仅可以显示字符（如汉字、字母、数字），还可以显示自定义图形，灵活性高。

显示方式：采用TFT、STN、FSTN等不同的液晶技术，可以影响显示效果和视角。

显色能力：通常为单色显示（如绿色、蓝色等），但通过不同的制造技术也可能实现多种颜色显示。

驱动简单：大多数LCD12864液晶屏有专门的驱动芯片（如HD44780），通过简单的命令可以实现各种显示功能。

尺寸多样：LCD12864有多种封装和尺寸，适合不同体积要求的项目。

LM358特点：

LM358是一个双运算放大器，由Texas Instruments等公司制造，广泛用于各种模拟电路。其主要特点包括：

双通道：LM358包含两个独立的、高增益的运算放大器，可以在同一封装中实现多个信号处理功能。

宽电源电压范围：其电源电压范围通常为3V到32V（单电源供电）或±1.5V到±16V（双电源供电），适应多种应用需求。

低功耗：该芯片在工作时的静态电流较低，适合便携式和低功耗应用。

高增益：开环增益在较宽的频率范围内达到100 dB以上，适用于需要高增益的电路设计。

频率响应：具有良好的频率响应特性，增益带宽积通常为1MHz，适用于音频和控制应用。

低失调电压：输入失调电压通常在2mV以下，适合精密信号处理。

输出摆幅：输出可以接近电源电压，增大了它在实际应用中的灵活性。

抗干扰能力：具有良好的共模抑制比（CMRR）和电源抑制比（PSRR），提高了抗干扰能力。

温度范围：通常的工作温度范围从-40°C到85°C，适用于各种环境条件。

ADC0832特点：

1.8位分辨率：ADC0832可以将模拟输入信号转换为8位数字输出。这意味着它可以将模拟信号划分为256个不同的离散电平，提供相对较低的分辨率。
2.双通道输入：ADC0832具有两个模拟输入通道，使其能够同时转换两个模拟信号。这对于需要同时测量多个信号的应用非常有用。
3.内部参考电压源：ADC0832提供了一个内部的参考电压源，它可以用作模拟输入信号的参考电压。这样可以简化外部电路设计，并提供更稳定和准确的参考电压。
4.串行输出：ADC0832通过串行接口（SPI或I2C）输出转换结果。这种串行输出形式使其与微控制器或其他数字设备的通信变得更加简单和方便。
5.低功耗：ADC0832具有较低的功耗特性，适合在低功耗应用中使用。
6.可编程时钟频率：ADC0832的转换速度可以通过控制输入时钟频率进行编程。这使得可以根据应用的需求调整转换速度，并平衡转换精度和速度。
7.内部自校准：ADC0832具有内部自校准电路，可以降低转换误差，并提供更准确的转换结果。
