【eNSP实战】配置静态NAT

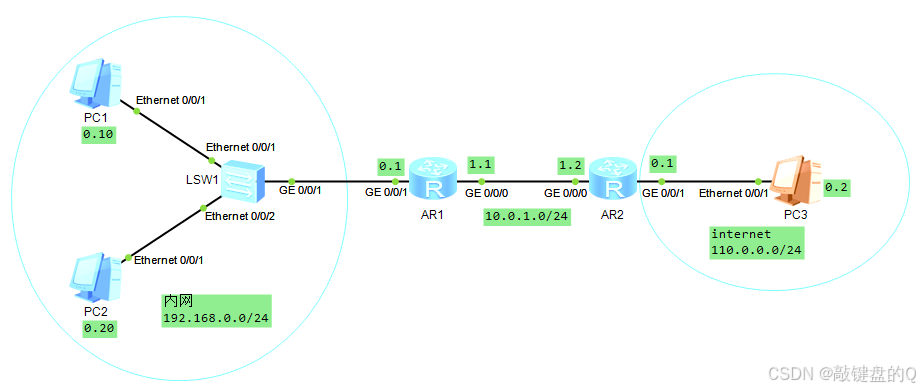

拓图

要求：

1. 内网192.168.0.10使用10.0.1.10地址
2. 内网192.168.0.20使用10.0.1.11地址
3. 主机IP地址如图所示

AR1接口配置

interface GigabitEthernet0/0/0
 ip address 10.0.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.0.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.0.1.2

AR2接口配置

interface GigabitEthernet0/0/0
 ip address 10.0.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 110.0.0.1 255.255.255.0

配置静态NAT有两种方式：在接口视图下配置和在系统视图下配置
方式一，在AR1上，在接口视图下配置静态NAT

[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]nat static global 10.0.1.10 inside 192.168.0.10
[AR1-GigabitEthernet0/0/0]nat static global 10.0.1.11 inside 192.168.0.20
[AR1-GigabitEthernet0/0/0]quit

方式二，在系统视图下配置静态NAT

[AR1]nat static global 10.0.1.10 inside 192.168.0.10
[AR1]nat static global 10.0.1.11 inside 192.168.0.20
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]nat static enable 		# 在接口视图下启用静态NAT
[AR1-GigabitEthernet0/0/0]quit

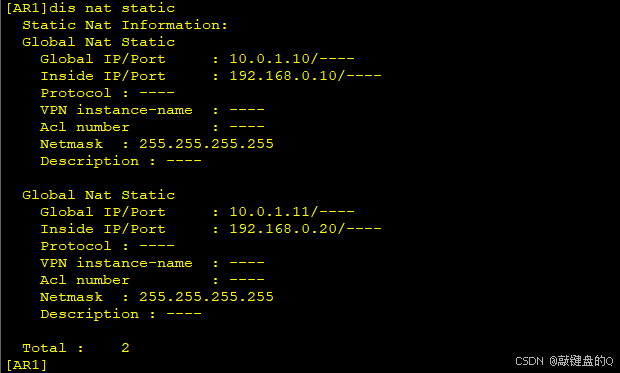

查看NAT配置参数信息

下面测试PC1与PC2连通性
