【eNSP实战】交换机和路由器配置链路聚合

拓扑图

要求：

1. 路由器配置链路聚合，交换机配置链路聚合，没有vlan
2. 主机配置如图所示，这里不做展示

AR1上配置链路聚合

[AR1]interface Eth-Trunk 1		# 进入以太网链路聚合接口模式
[AR1-Eth-Trunk1]undo portswitch 	# 配置该接口为三层接口（三层接口可以配置IP地址）
[AR1-Eth-Trunk1]ip address 192.168.1.1 24
[AR1-Eth-Trunk1]mode manual load-balance 	# 配置链路聚合为手工模式
[AR1-Eth-Trunk1]trunkport GigabitEthernet 0/0/0 to 0/0/1	# 添加链路聚合接口
[AR1-Eth-Trunk1]quit

LSW1配置链路聚合

[LSW1]interface Eth-Trunk 1
[LSW1-Eth-Trunk1]mode manual load-balance
[LSW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/2
[LSW1-Eth-Trunk1]load-balance src-mac
[LSW1-Eth-Trunk1]quit

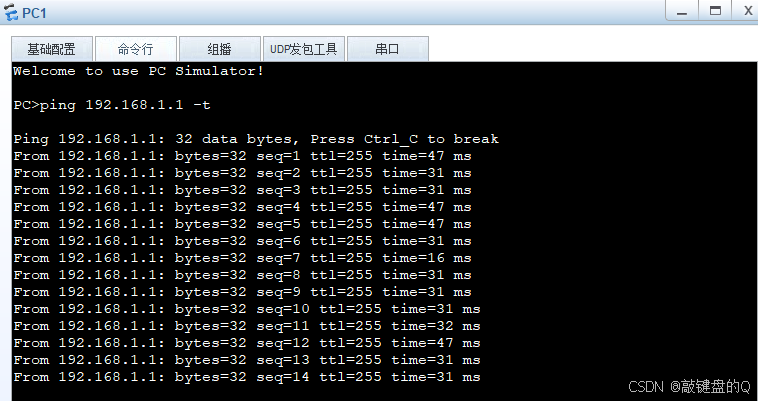

至此链路聚合配置完成，测试 PC1 与网关的互通性
