5G NR PBCH与MIB技术介绍

一、核心概念与作用

在深入技术细节之前，我们首先要理解它们在整个5G系统初始化过程中的角色。

1. 主信息块（MIB） “最关键的入门指南”

是什么？ MIB是一个很小的、但极其重要的系统信息块。它包含了终端（UE）接入网络所必需的最基础、最核心的参数。

作用类比： 想象你来到一个巨大的陌生图书馆（5G网络），MIB就像是入口处的一个总导览图，它告诉你：

• 这个图书馆的基本建筑结构（系统带宽）。

• 现在是什么时间（系统帧号）。

• 你应该先去哪个柜台（PDCCH的配置）询问更详细的信息。

核心特性：

• 尺寸小： 仅为23位（在NR中），加上8位CRC和16位尾比特，总计56位进行编码。

• 鲁棒性强： 因为它至关重要，所以被设计为能够抵抗恶劣的信道条件。

• 信息有限： 它只包含最关键的参数，其他详细信息由其他系统信息块（SIBs）广播。

2. 物理广播信道（PBCH） “传送指南的信使”

是什么？ PBCH是物理层上用于承载和传输MIB信息的物理信道。

作用类比： 继续图书馆的比喻，PBCH就是那个不断大声、清晰、重复地宣读总导览图内容的广播喇叭。

核心特性：

• 周期性传输： 每20ms（2个无线帧）重复发送一次相同的MIB内容。

• 时间位置固定： 它与同步信号（SS，包括PSS和SSS）共同组成了SS/PBCH块（SSB），在时域和频域上有固定的位置关系。

• 极强的鲁棒性： 采用了低编码率、重复传输、波束扫描等多项技术来确保UE在各种恶劣环境下都能成功解码。

总结关系： MIB是信息内容，PBCH是传输这个内容的物理载体和方式。

二、理解MIB（消息内容）

3GPP TS 38.331规范定义了MIB的具体内容。它包含以下关键信息：

1、系统帧号（SFN） - “网络的时间戳”

内容： 传输该MIB的无线帧号的最高6位（SFN范围为0~1023，需要10位表示）。

问题： 为什么只传6位？剩下的4位（LSB）在哪里？

巧妙设计： 剩下的4位（即SFN的最低有效位）被隐含地编码在PBCH的加扰序列和DM-RS中。UE通过成功解码PBCH，并结合PBCH的传输时间（在80ms窗口内），可以推断出完整的10位SFN。这是PBCH设计精妙之处之一。

2、子载波间隔（SCS） - “信号的节拍”

内容： 指示用于SSB的子载波间隔是15kHz、30kHz、120kHz还是240kHz。这对于FR1和FR2都适用。

重要性： UE必须知道这个SCS，才能正确解调SSB和初始下行链路。

3、SSB指示（ssb-SubcarrierOffset） - “SSB在频率上的位置”

内容： 指示SSB的起始子载波相对于整个信道带宽的公共资源块（CRB）网格的偏移量。

重要性： 帮助UE确定整个下行链路资源网格的绝对频率位置，是后续进行小区搜索和测量的基础。

4、DM-RS类型A位置（dmrs-TypeA-Position）

内容： 指示用于PDCCH（控制信道）的DM-RS在时隙中的起始符号位置（是符号2还是符号3）。

5、PDCCH配置（pdcch-ConfigSIB1） - “寻找更多信息的钥匙”

内容： 这是一个紧凑的配置信息，它告诉UE如何找到承载系统信息块1（SIB1） 的控制资源集（CORESET #0） 和搜索空间（Search Space #0）。

重要性： 这是MIB最关键的“引导”作用。 SIB1包含了UE接入小区所需的所有其他关键信息（如PLMN、TAC、小区禁止状态等）的调度信息。没有这个信息，UE无法获取SIB1，也就无法完成随机接入。

6、帧指示（half-frame indicator）

内容： 在低于6GHz的频段（FR1），SSB可以在一个5ms半帧内的多个位置传输。这个比特位告诉UE当前SSB位于前5ms还是后5ms。

重要性： 结合SFN，帮助UE精确定位SSB在80ms窗口内的绝对时间位置。

7、其他保留位

MIB中还包含一些保留位（spare），为未来标准演进预留。

三、理解PBCH（传输机制）

PBCH的物理层处理过程（如TS 38.211所述）非常复杂且精巧，旨在最大化其鲁棒性。

1. 时频结构：SS/PBCH块（SSB）

PBCH从不单独存在，它总是与主同步信号（PSS） 和辅同步信号（SSS） 捆绑在一起，形成一个SSB。一个SSB在时域上占用4个OFDM符号，在频域上占用20个资源块（240个子载波）。

• 符号 0: PSS

• 符号 1: SSS

• 符号 2 & 3: PBCH （包含其DM-RS）

这种紧密的捆绑使得UE在成功检测到PSS和SSS（完成时频同步和获取PCI）后，能立即知道PBCH的准确位置并进行解码。

2. 传输周期与波束扫描

默认周期： 20ms。但网络可以配置更短的周期（如5ms或10ms）以加快初始接入。

波束扫描（Beamforming）： 这是5G NR与4G LTE在广播信道设计上的根本区别。在毫米波等高频段，为了补偿路径损耗，网络会使用多个波束在不同方向轮流发送SSB。这意味着在一个周期内，UE可能会看到多个不同波束的SSB。这极大地提高了PBCH在小区边缘的覆盖能力。

3. 物理层处理流程

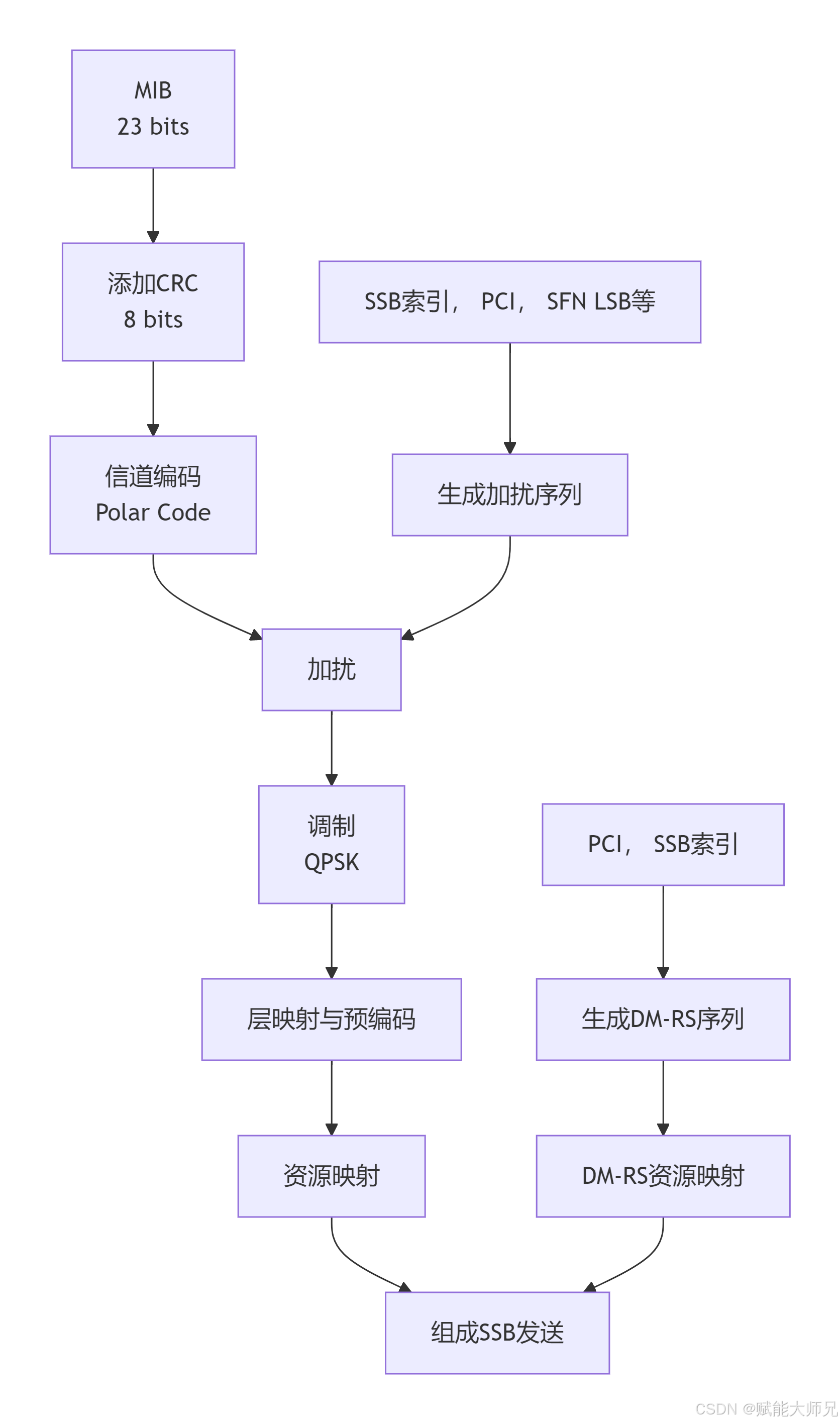

PBCH的传输链如下图所示，其设计充满了“冗余”以确保可靠性：

下面我们来详解这个流程中的关键步骤：

信道编码： 采用极化码（Polar Code）。Polar码在短码长情况下能逼近香农极限，非常适合像PBCH这样的小数据块，提供了极强的纠错能力。

加扰：

• 加扰器由以下因素共同生成：小区ID（PCI）、SSB索引、SFN的最低有效位（第2/3位） 以及半帧指示。

• 精妙之处： 这个加扰过程将关键的时间信息（SFN LSB） 和空间信息（SSB索引） “编织”进了PBCH的比特流中。UE在尝试解码时，实际上是在假设一组参数（如SSB索引、SFN LSB）的情况下进行解扰和解码。如果CRC校验通过，就意味着UE不仅解码了MIB的23位信息，还同步地获取了SSB索引和部分SFN信息。

调制： 采用最稳健的QPSK调制，对抗噪声和干扰。

参考信号（DM-RS）：

• PBCH有自己的解调参考信号，与PBCH数据复用在相同的资源上。

• DM-RS序列的初始化也依赖于PCI和SSB索引。

精妙之处： UE可以通过盲检测不同的DM-RS序列来快速确定可能的SSB索引，这大大减少了PBCH解码的复杂度。因为DM-RS在频域上是隔频分布的，UE即使只接收到部分DM-RS，也能进行有效的信道估计。

四、“盲解码”与80ms定时

PBCH传输被设计在一个80ms的周期内。网络端在80ms内，会根据SFN和SSB索引的变化，系统地改变PBCH的加扰序列和DM-RS序列。UE在解码时，并不预先知道完整的SFN和SSB索引，它需要在一个80ms的时间窗口内进行“假设检验”（即盲解码）。

一旦UE成功解码PBCH并通过CRC校验，它就能：

直接从MIB payload中获取SFN的6个MSB、半帧指示等。

从成功的解码行为本身（即使用的加扰/DM-RS参数正确）推断出SFN的4个LSB和SSB索引。

至此，UE获得了完整的定时信息（10-bit SFN）和波束信息（SSB索引）。

五、总结

引导性与自包含性： PBCH/MIB系统的核心设计哲学是引导。它不包含所有信息，但提供了找到所有其他关键信息（SIB1）的“钥匙”（CORESET #0配置）。同时，它又是一个自包含的系统，UE仅通过解码SSB，就能获得时间同步、频率同步、小区ID、波束索引和最关键的系统参数。

极致的鲁棒性： 通过Polar编码、QPSK调制、重复传输（每20ms）、波束成型以及将关键信息隐藏在加扰/DM-RS中等一系列技术，确保了在最恶劣的信道条件下，UE也能成功读取MIB。

与波束赋形的深度融合： 这是5G NR相对于LTE的根本性变革。PBCH不再是全向广播，而是以波束扫描的形式发送，这直接影响了SSB的索引、加扰和DM-RS的设计。

精妙的隐含信息传递： 将SFN LSB和SSB索引不显式地在MIB payload中传输，而是通过物理层加扰和DM-RS序列来隐含传递，是NR物理层设计的一个杰作。它既节省了宝贵的payload开销，又通过“解码即验证”的机制提高了信息的可靠性。

UE的开机流程简化版：

• PSS/SSS检测 -> 时频同步，获取PCI。

• PBCH解码 -> 获取MIB（包括SFN， SCS， 频率偏移等），并推断出SSB索引和完整的SFN。

• 使用MIB中的PDCCH配置 -> 在CORESET #0中盲检DCI，以定位和接收PDSCH上的SIB1。

• 解码SIB1 -> 获取随机接入参数和其他SIB的调度信息。

• 开始随机接入流程 -> 正式接入网络。
