RTCP包是RTP协议中的一部分，用来传递rtp包统计信息及一些控制信息，RFC3550中定义了RTCP结构及最通用的两种包类型发送者报告(SR)和接收者报告(RR)。在webrtc中对RTCP包类型进行了扩展，用于不同的用途。这篇文章主要介绍了RTCP包的基本结构，SR和RR包的中各字段的意义。

基本包结构

在这里插入图片描述

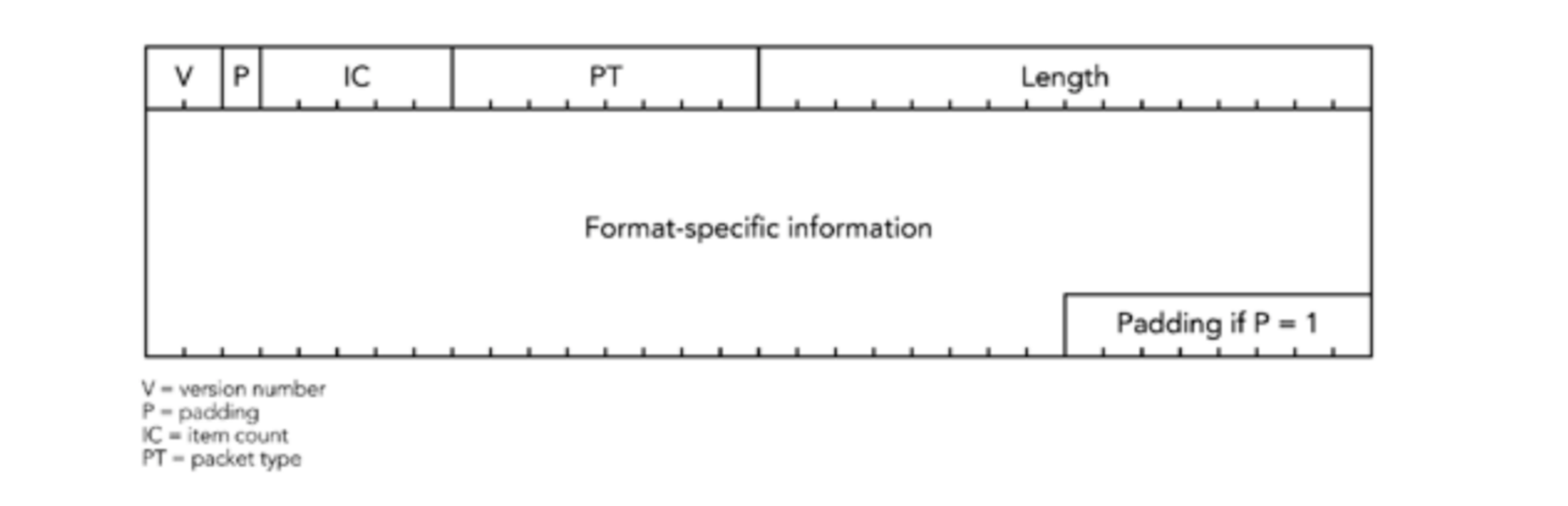

公共头+特定的rtcp报类型

公共头

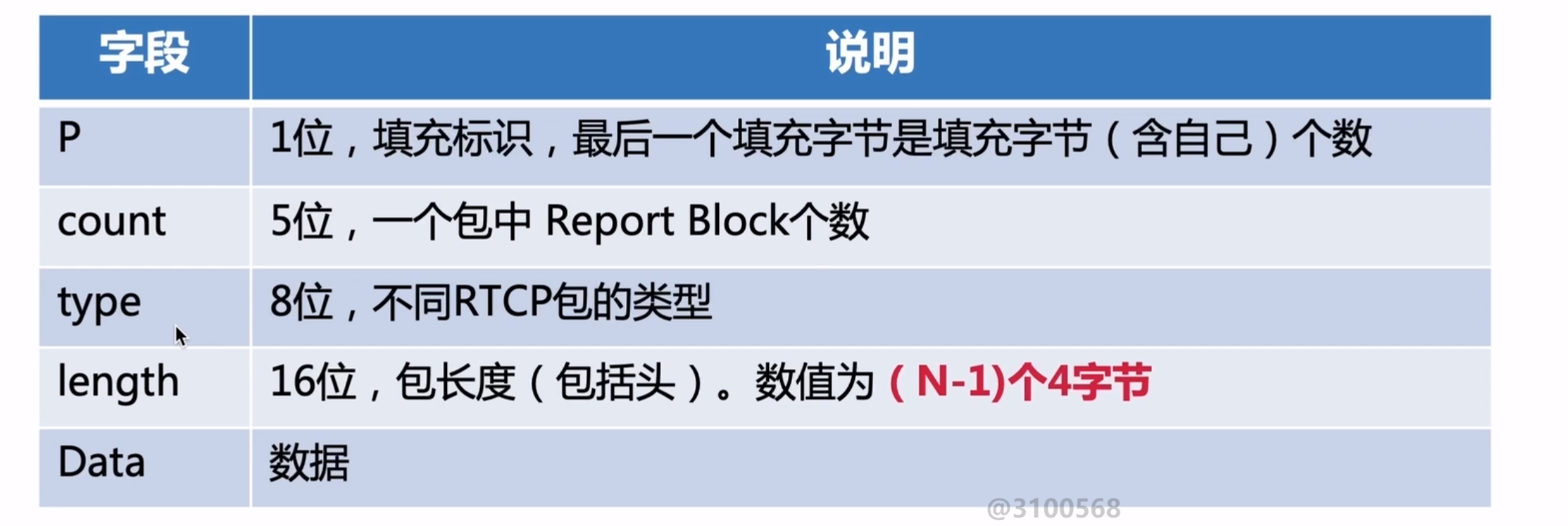

就是所有的rtcp包，都带有这个头，总共4个字节。

v 表示version，固定为2，占2位。
p 表示padding，填充标识占1位，填充的字节放在payload的最后。
count/format 在sr/rr中表示Report Block的个数，在其它的rtcp中表示子类型，占5位。
type 标识packet类型，占1个字节。
length 表示包长度(包括头和padding)，单位为4字节，指4字节的个数。

包类型

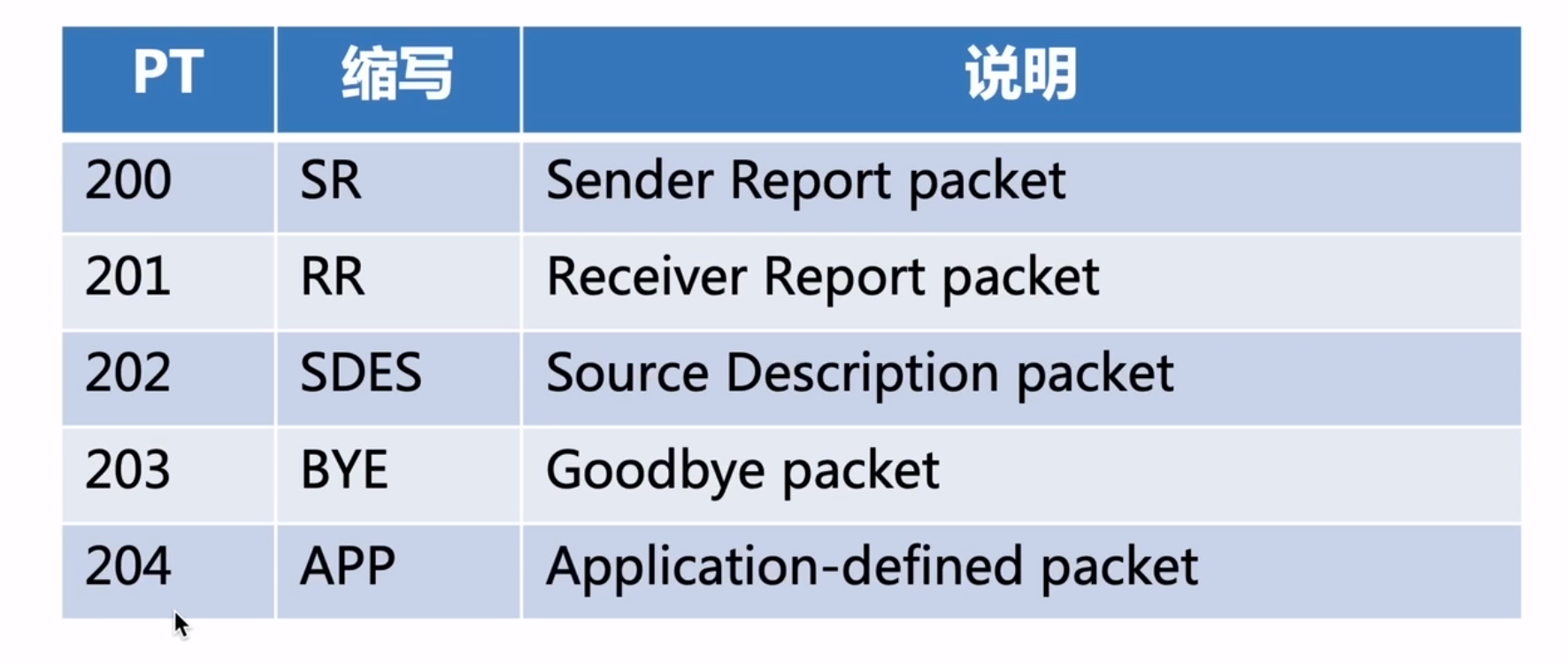

RFC3550中定义的RTCP包类型

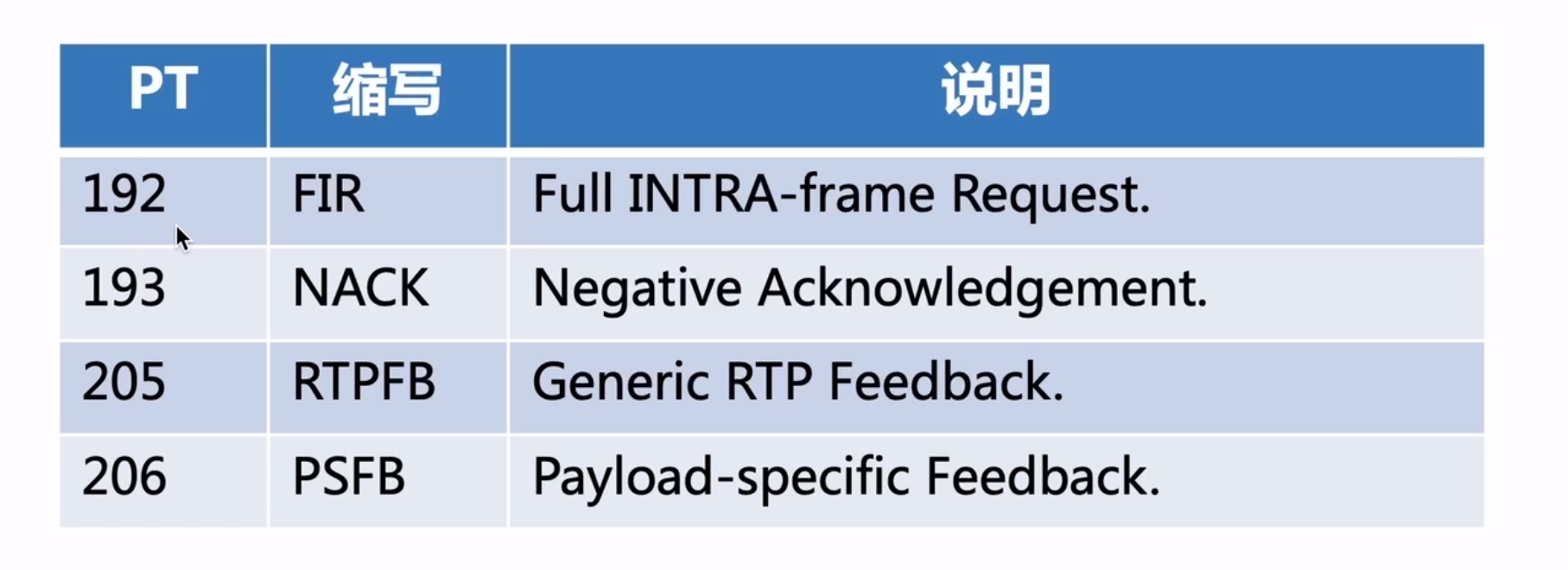

webrtc中扩展的RTCP包类型

FIR 关键帧请求。
NACK 重传请求。
RTPFB 反馈包，指应用层的反馈包。
PSFB 反馈包，指负载层的反馈包。

其中RTPFB和PSFB，又分别包含几种子类型，子类型就是通过common header中的formate字段标识(也是count字段)

发送者报告(SR包)

顾名思义，SR包是在RTP的发送端产生的RTCP包，发送给RTP接收端，如下是它的包结构：

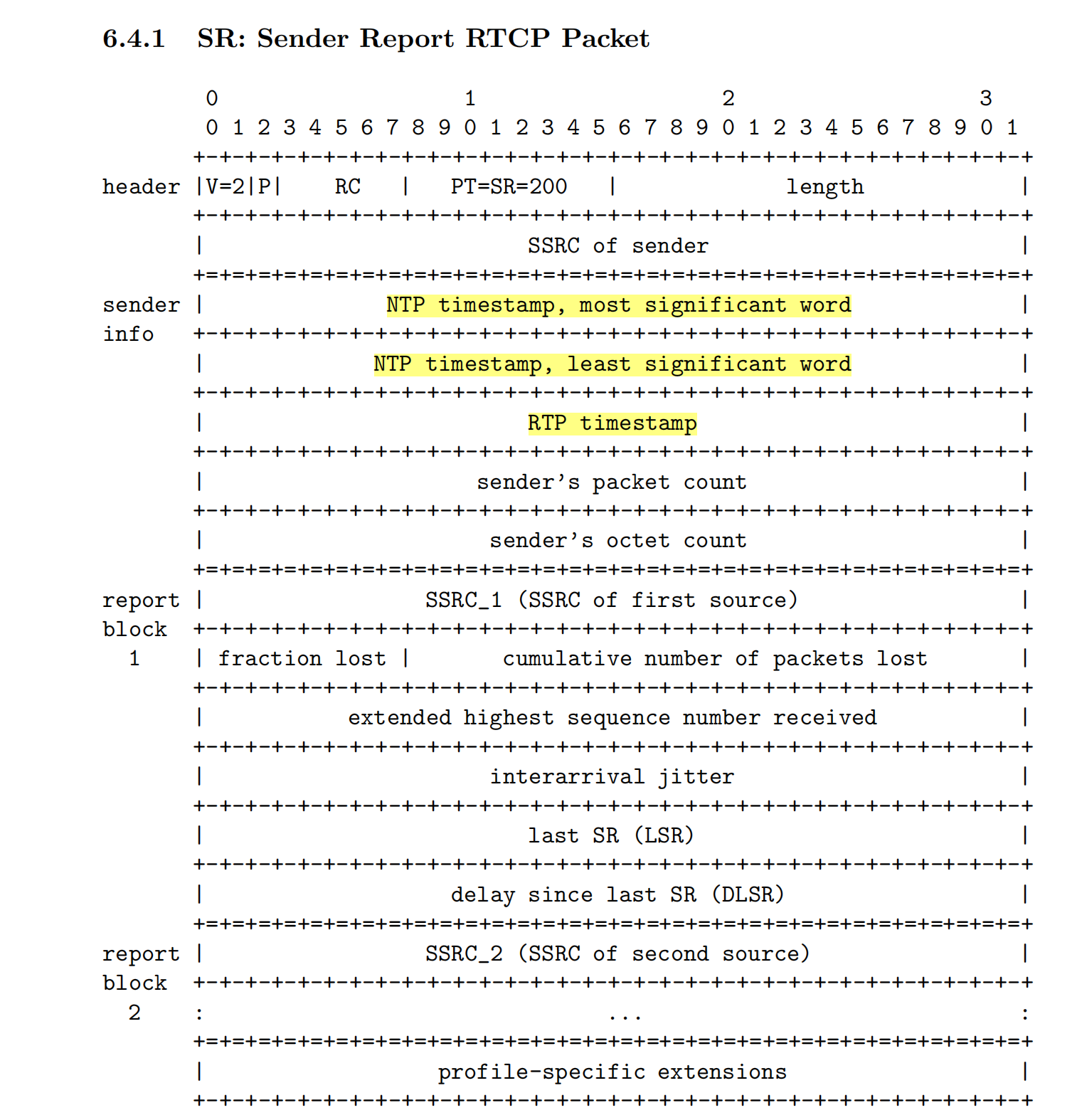

在这里插入图片描述
包括三部分:

common header，这个是所有的rtcp包都有的头。
sender info，SR包所特有的部分。
report block，本地接收的rtp包的统计信息，在SR包和RR包都有，但是如果本端只发不收，那么就不会产生report block。

sender info

ssrc of sender，32位，这个SR包的发送者的ssrc。
ntp，64位，这个包发送的ntp时间戳。
rtp timestamp，32位，ntp时间对应的rtp时间戳。
sender’s packet count，32位，从发送端开始发包，到该SR产生时总的发包数。
sender’s octet count，32位，从发送端开始发包，到该SR产生时总的payload字节数(不包括header和padding)。

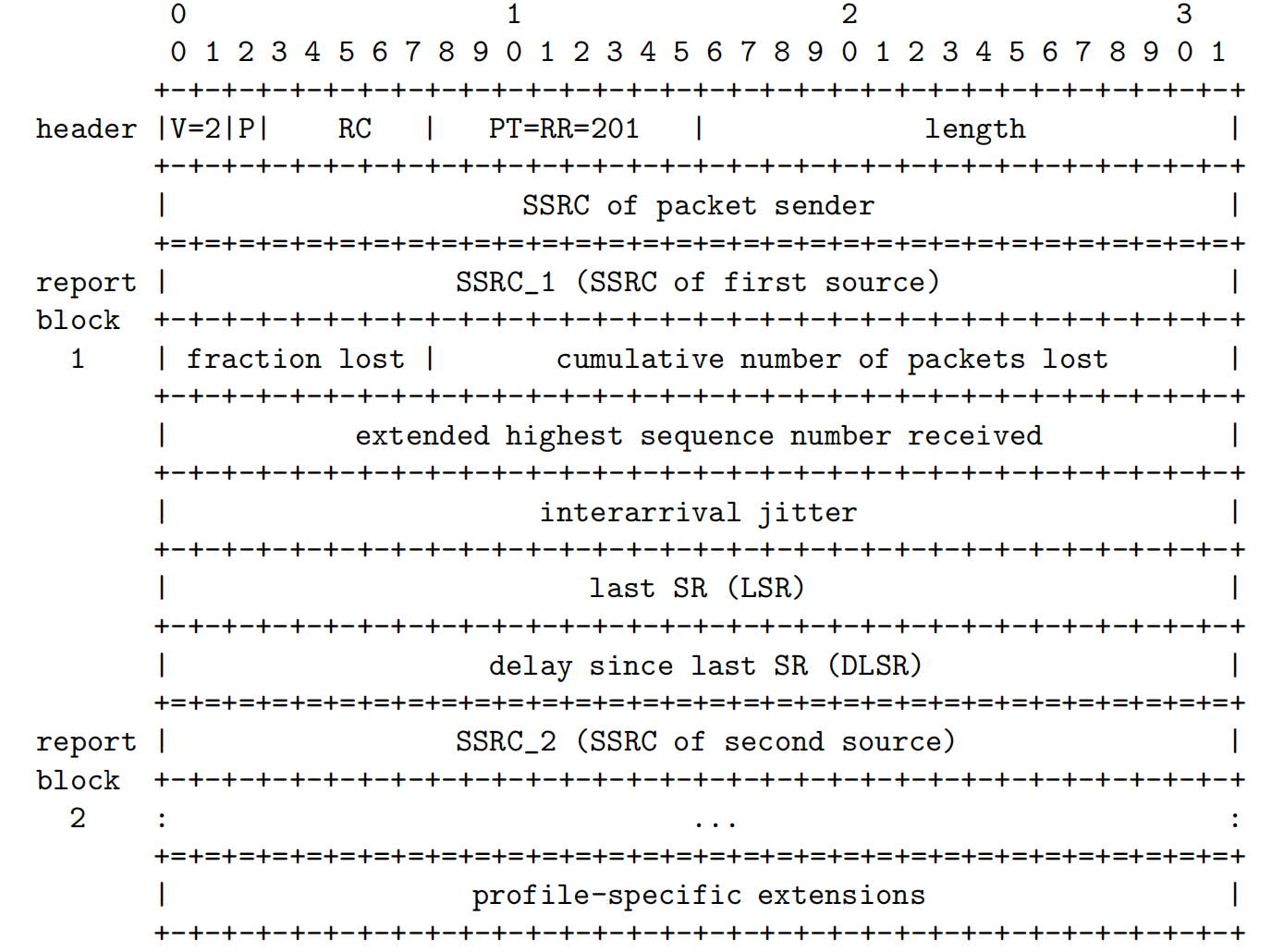

report block

一个report block带了一路媒体流的统计信息

src ssrc，32位，对应的媒体流(rtp包)ssrc。
fraction lost，8位，丢失的比例，它是个间隔统计值，从上一个SR或RR，到产生当前SR或RR时的丢包率，转换公式是loss fraction = lost rate x 256。

丢包率是这个报告间隔中所丢失包的数量，除以预期到达的数量(即所丢失数据包数量占所发送数据包的比例)。

计算公式是：lost rate = (cumulativeloss- last_report_cumulative_loss_)/(received_seq_max_ - last_report_seq_max_)

丢包率的计算：

fraction lost在rtp接收端计算，但是rtp发送端也可以自己计算，根据report block中的cumulative number of packet lost和extended highest sequence number received来计算。

通过两个report block中的 cumulative number of packet lost差值得出间隔值，extended highest sequence number received差值得出间隔间期望收到的包数，这两个差值的比例就是丢包率。当有重复的包时，可能计算出来是负的丢包率。

cumulative number of packet lost，24位，从开始接收包到当前SR包产生的时间点，src ssrc对应的媒体流，丢包的总数。

这个数字被定义为预期的数据包数(最大的seq+1)减去实际收到的数据包数，其中接收到的数据包数包括任何迟到或重复的数据包。因为迟到的包和重复的包存在(迟到的包不算丢包)，这个值可能是个负值。

extended highest sequence number received，32位，从开始到SR包产生的时间点，低16位表示收到的最大seq，高16位表示seq循环的此时。

计算方法：extended_seq_num = seq_num + (65536 * wrap_around_count)，其中wrap_around_count为sequence翻转的次数。

因为seq只有16位，所以到最大值后，又从0开始，这就叫做wrap around，计算时要算上wrap around的次数。

interarrival jiiter，32位，接收时间差 - 发送时间的统计方差，接收时间差 - 发送时间的值在理想情况下是一个恒定值，一般情况，这个值会变大或变小，这个就是interarrival jiiter。

RTP 数据包到达间隔时间的统计方差的估计，以时间戳为单位进行测量，并表示为无符号整数。可用于衡量网络拥塞，在出现丢包之前，jitter值会越来越大。

算法：

If Si is the RTP timestamp from packet i, and Ri is the time of arrival in RTP timestamp

units for packet i, then for two packets i and j, D may be expressed as

D(i, j)=(Rj-Ri)-(Sj-Si)=(Rj-Sj)-(Ri-Si)

The interarrival jitter should be calculated continuously as each data packet i is received

from source SSRC n, using this difference D for that packet and the previous packet i-1 in

order of arrival (not necessarily in sequence), according to the formula

J(i) = J(i-1) + (|D(i-1, i)| − J(i-1))/16

last sr timestamp (LSR)，32位，最近接收到的SR包中NTP时间戳字段的中间32位(就是发送SR包的时间)。
delay since last SR(DLSR)，32位，接收到SR报文的时刻与发送报文时刻的时间差值，如果没收到SR报文，该字段为0。

rtt的计算

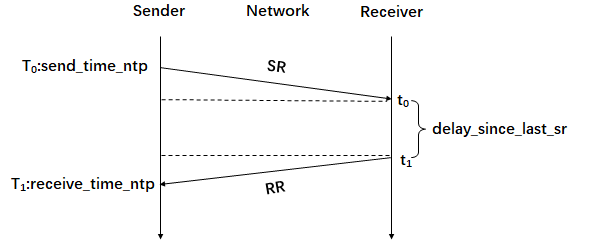

LSR和DLSR用于计算rtt，如上图，Receiver侧发送的RR中，携带了LSR和DLSR，在Sender侧通过计算公式：

rtt = receive_time_ntp - DLSR - LSR

SR包中的时间戳

在SR包中最重要的两个字段是ntp和rtp timestamp，这个两个字段都表示ntp时间戳。起到了统一时间基准线的作用，因为发送端和接收端的时间基准可能并不相同，在SR包中携带时间戳，就是将本地的时间基准线告知接收端。接收端知道时间戳后，就可以计算rtp包的时间戳，计算从发送端到接收端的延迟，进行音视频同步等。SR包都是周期性的发送，所以接收端都可以基于SR包中的时间戳来实时计算。搞清楚SR时间戳的生成及转换非常有必要。

NTP

ntp是网络时间同步协议，ntp时间戳是指在协议中携带的时间格式。在rtp协议中，并不要求实现ntp协议，发送端和接收端见也不需要同步时间，但是需要知道对端的时间基准，通过SR中携带的ntp时间戳就是告知时间的基准，它表示当前SR发送的时钟时间点，对应的就是SR中sender info中的时间戳字段。

它表示的值是从 0h UTC on 1 January 1900到现在的时间的秒数。是一个64位数，高32位表示整数(整数秒)，低32位表示小数(小于秒的单位)，用两个字段来表示。

它的低32位表示小数部分，表示1秒被分割成2^{32等份（32位二进制小数表示的值就是"各个位的取值x对应权重"的累加，1x2}-1 + 1x2^-2… + 1x2^{-32，值无限接近1秒），**所以它的精度是1/2}32秒（0.233纳秒)。**

二进制怎么表示小数，是属于计算机基础知识，可以看看下面两个链接：

小数的二进制表示

深入理解计算机系统（2.7）------二进制小数和IEEE浮点标准

从SR Sender Info中分别取出了整秒数(高32位)，小数(低32位)，那么整合成uint64_t表示的ntp值，就是seconds * 2^32 + fraction second。

从uint64_t的ntp值中分离出来秒数和小数，秒数是ntp/2^{32，就是右移32位；小数是ntp%2}32，就是value & 0xFFFFFFFF。

那么将整个64位NTP值转换为秒数，就是double seconds = (ntp >>32) + std::static_cast<double>((ntp & 0xFFFFFFFF)) / 2^32(数量乘以精度)。

转换为毫秒，更通用，可以将上面double类型的秒数乘以1000，表示位毫秒数。如果是通过uint64_t表示毫秒数，则可以如下计算：

double frac_ms = static_cast<double>(ntp & 0xFFFFFFFF)*1000.0/2^32;
//+ 0.5是对frac_ms做四舍五入处理
uint64_t s_ms = 1000 * static_cast<int64_t>(ntp >>32) + static_cast<int64_t>(frac_ms + 0.5);

compat ntp

在RFC3550中，说明了使用NTP的中间32位来表示时间值的方法，取高32位的低16位和低32位的高16位组合成compat ntp。recevier report block中的 LSR字段，就是用该形式来表示时间值。

这种取中间32位表示的时间值，可以理解成是一个时间段。比如对NTP值，高32位0xE85A1F30，低32位0xC7A2F1E3，取中间32位即0x1F30C7A2，0x1F30 表示整数秒，为7984秒，0xC7A2表示的小数秒，0xC7A2 * (1/2^16) 约等于0.764秒。那么组合起来对应的时间是：7984 秒 + 0.764 秒 ≈ 7984.764 秒（约2小时13分4.764秒）。

将compact ntp转换成毫秒，本质与ntp转换的原理相同，但是精度值变化了，如下：

double CompactNtpToMillis(uint32_t ntpTime) {// 分离高16位表示秒数，低16位表示小数部分uint16_t seconds = (ntpTime >> 16) & 0xFFFF;uint16_t fraction = ntpTime & 0xFFFF;// 将秒数转换为毫秒数double milliseconds = static_cast<double>(seconds) * 1000.0;/*精度变为了1/2^16*/milliseconds += static_cast<double>(fraction) * 1000.0/65536.0 ;return milliseconds;
}

转换为整数毫秒

double frac_ms = static_cast<double>(ntpTime & 0xFFFF)*1000.0/2^16;
//+ 0.5是对frac_ms做四舍五入处理
uint64_t s_ms = 1000 * static_cast<int64_t>(ntpTime >> 16) + static_cast<int64_t>(frac_ms + 0.5);

将ntp转换为compact ntp

uint32_t NtpToCompactNtp(uint64_t ntp) {uint32_t seconds = static_cast<uint32_t>(ntp >> 32);uint32_t fractions = static_cast<uint32_t>(ntp && 0xFFFFFFFF);uint32_t compactNtp = seconds << 16 | fractions >> 16;return compactNtp;
}

将当前时间(UTC)转换为NTP

NTP的起始时间是0h UTC on 1 January 1900，而UTC的起始时间是 0h UTC on 1 January 1970，所以首先要将起始时间对齐，两者的相差值为2208988800UL秒。

uint64_t ConvertTimestampToNtpTime(uint64_t ms) {const uint32_t kNtpJan1970 = 2208988800UL;//当前时间的单位为毫秒uint32_t seconds = (ms / 1000) + kNtpJan1970;uint32_t fractions = static_cast<uint32_t>((ms % 1000) * kMagicNtpFractionalUnit / 1000);uint64_t ntp = seconds*2^32 + fractions;return ntp;
}

计算rtt时的时间转换

上面提到了rtt的计算方法 rtt = receive_time_ntp - DLSR - LSR，receive_time_ntp是收到SR的时间为UTC时间，而LSR是用32位的compat ntp表示的ntp时间，计算rtt时，需要recevice_time_ntp先要转换为32位的compact ntp值，即NtpToCompactNtp(ConvertTimestampToNtpTime(currentTimeInMs)，再将rtt值转换为毫秒，即CompactNtpToMillis(rtt)。
