stm32f103c8t6寄存器点灯法

今天我们来讲一下不用别人写好的库函数来点灯，我们需要用到的参考资料有stm32f103参考手册
我先展示代码吧

void delay(int d)
{while(d--);
}
int main()
{unsigned int *pReg;pReg=(unsigned int *)(0x40021000+0x18);*pReg|=0x04;pReg=(unsigned int *)(0x40010800+0x00);*pReg|=0x02;pReg=(unsigned int *)(0x40010800+0x0C);while(1){*pReg |=0x01;delay(100000);*pReg&= ~(0x01);delay(100000);}
}

想要进行点灯，我们需要使能我们相关GPIO口的总线，然后配置端口的模式（输入还是输出），最后修改端口寄存器的值来实现高低电平的变化

1.先设置我们的指针变量方便我们访问寄存器

unsigned int *pReg;

2.使能相关总线

我们需要查看数据手册

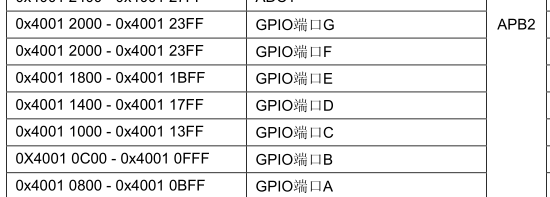

我们看到RCC地址空间的起始地址为0x40021000

并且GPIOA是挂载在APB2总线上的，于是我们就需要找到APB2在RCC中的偏移量才能找到控制APB2的寄存器

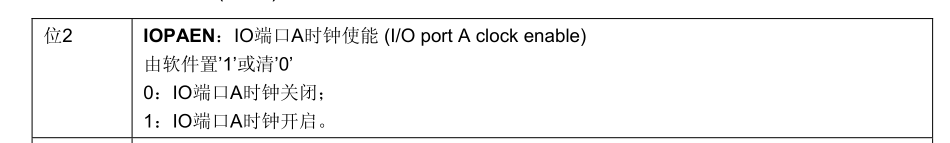

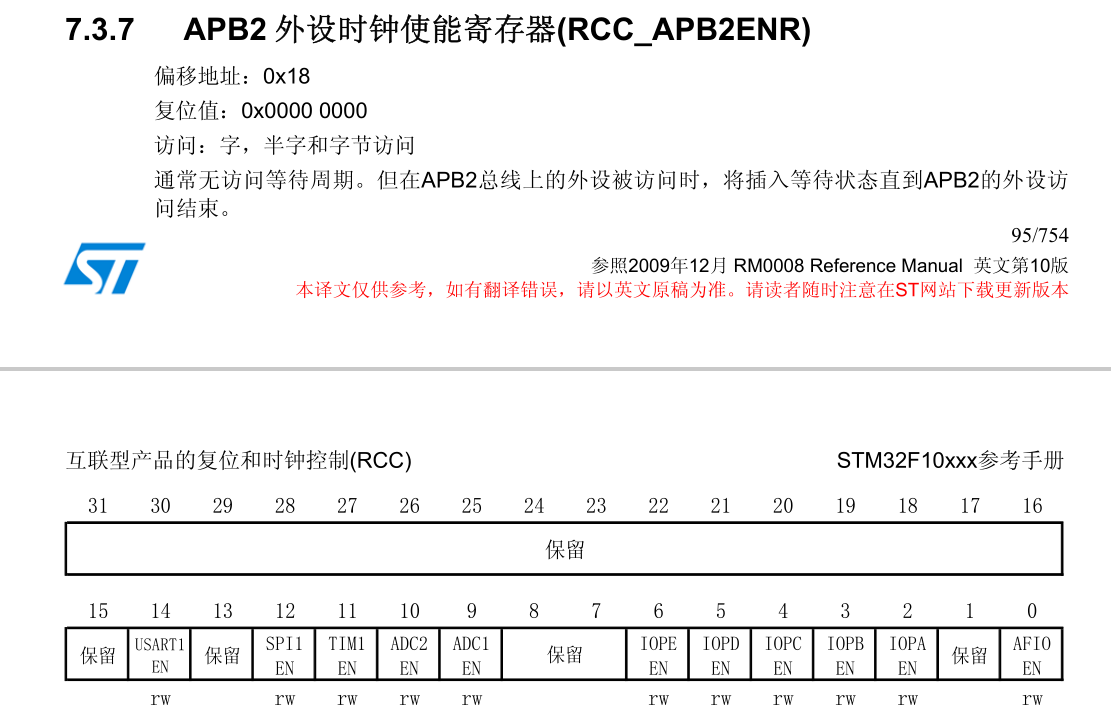

我们可以看到APB2外设时钟使能寄存器便宜地址为0x18，所以我们让我们的指针指向（0x40021000+0x18），并且GPIOA的使能是第二位控制的，于是进行*pReg|=0x04的操作（我们这里使用的是16进制，所以是与上0x04），那么现在我们的GPIOA的时钟就打开好了

3.配置端口的模式

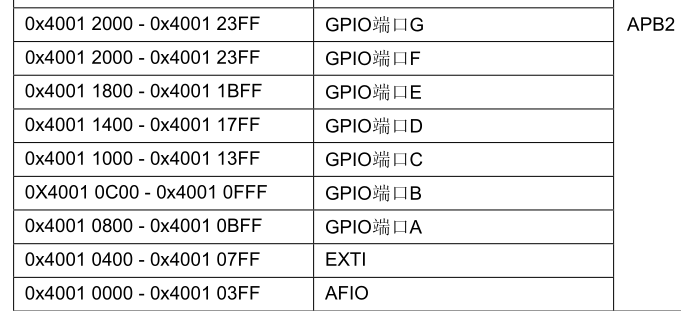

由于GPIOA端口的基地址是0x40010800，我们要找到相关寄存器的偏移地址才能进行赋值控制

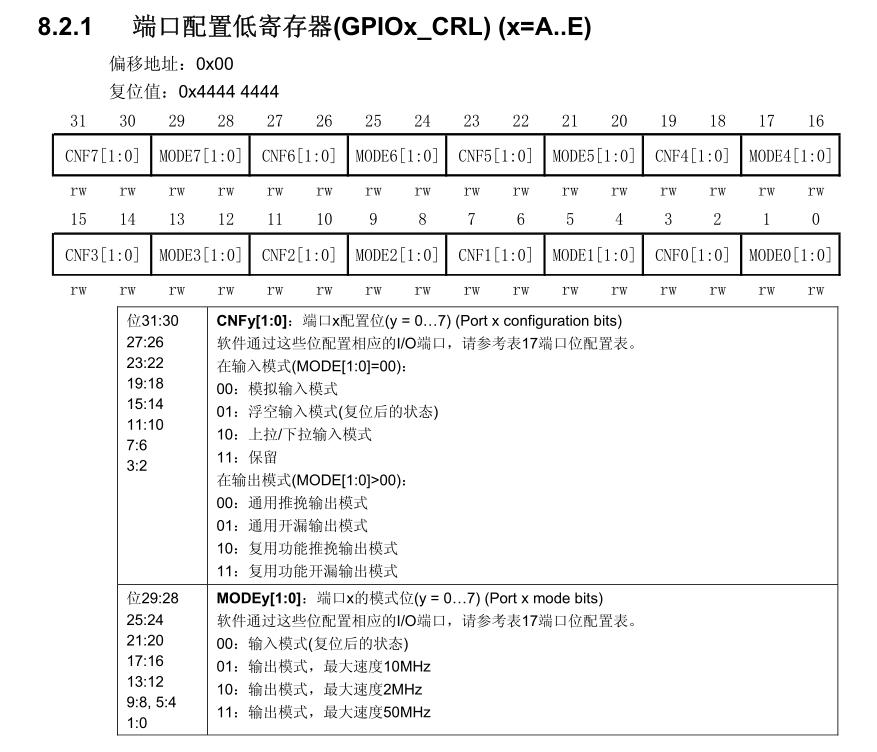

可以看到偏低地址为0x00，所以我们让 pReg=(unsigned int *)(0x40010800+0x00);，然后由于我们使用的是GPIOA0这个端口，于是我们让 *pReg|=0x01 表示输出模式并且最大速度为10MHz

4.修改端口0寄存器的数值来控制高低电平的变化

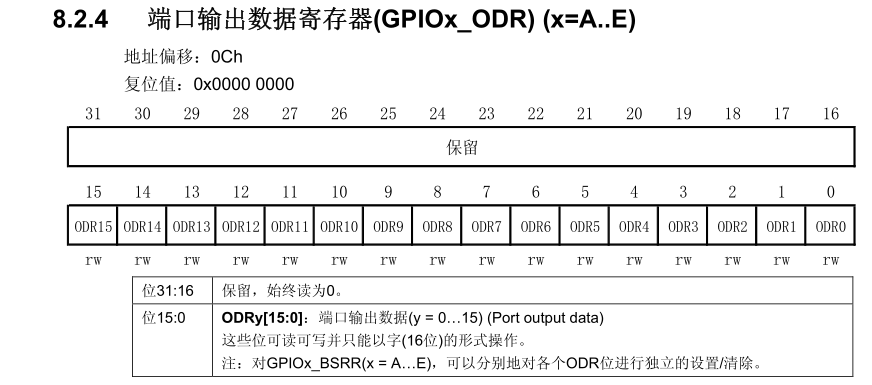

这里的偏移地址为0C，于是我们让 pReg=(unsigned int *)(0x40010800+0x0C);然后进行while循环来使得灯不停的亮灭亮灭

while(1)
{*pReg |=0x01;delay(100000);*pReg&= ~(0x01);delay(100000);}

这里的操作逻辑不过多解释，就是让第0位为1后延迟一段时间然后让第0位为0，实现灯的闪烁
