主控STM32F407ZET6控制板PLC工控板FX3U,FX5U,控制IO卡 STM32F4...

news 2025/11/16 9:21:44

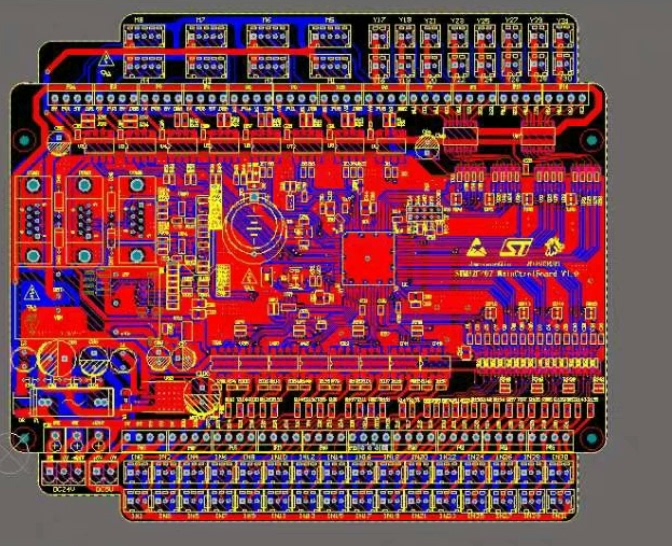

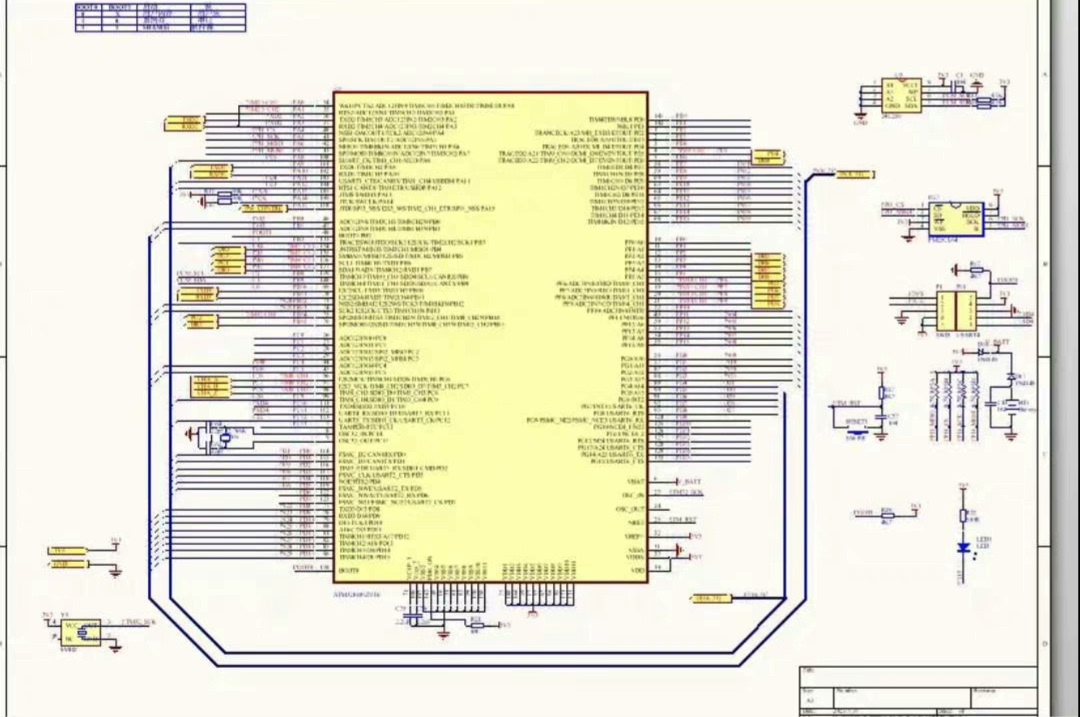

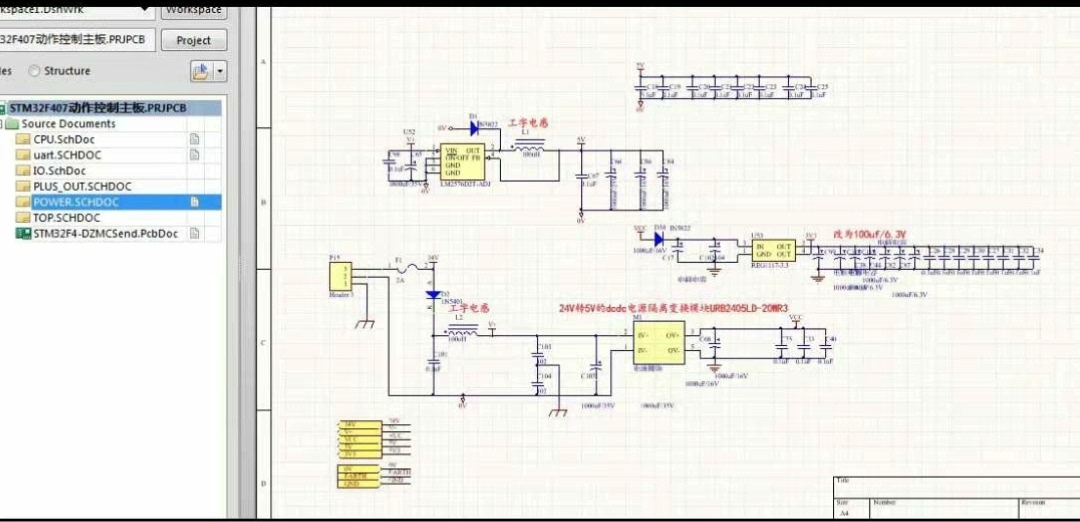

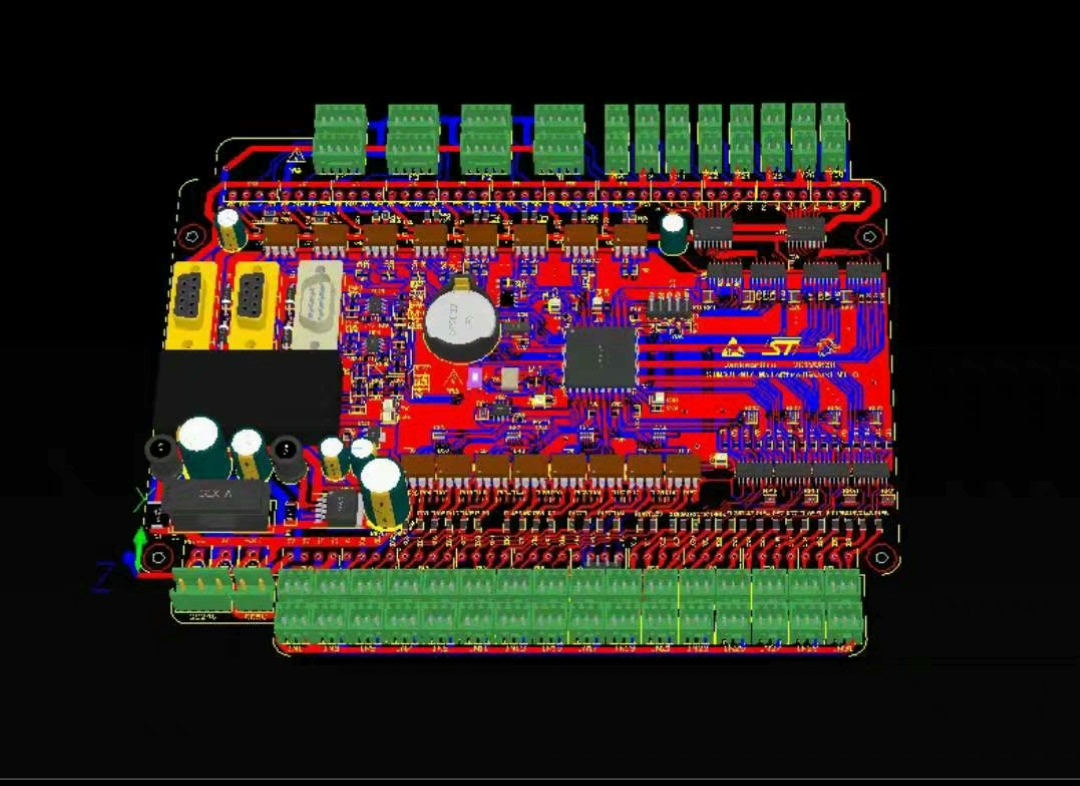

主控STM32F407ZET6控制板PLC工控板FX3U,FX5U,控制IO卡 STM32F407ZET6工控板,包括pcb,原理图 ,/PLC STMF32F407ZET6/FX-3U/PCB生产方案，喜欢可直接联系。不提供。板载资源介绍 1. 8路高速脉冲加方向输出，带光耦隔离 2. 16路低速输出，加光耦和驱动芯片uln2803输出，每路驱动电流可达500mA 3. 32路光耦隔离输入 4. 带编码器接口 5. 带spi接口铁电存储器 6. IIc接口存储器 7. 2路485，一路232 8. 24V供电。

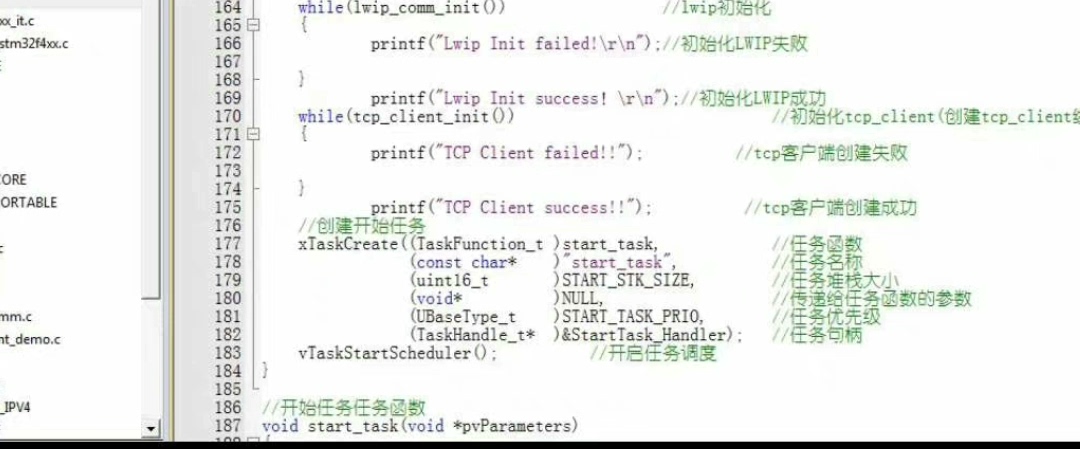

在现代工业控制系统中，STM32F407ZET6主控板的应用越来越广泛。这款板子不仅性能强劲，而且资源丰富，能够满足多种工业控制需求。今天，我们就来聊聊这块板子的一些亮点，顺便插点代码，看看它是如何在实际项目中发挥作用的。

首先，这块板子提供了8路高速脉冲加方向输出，带光耦隔离。这意味着你可以用它来控制步进电机或伺服电机，实现精确的位置控制。比如，我们可以通过STM32的定时器来生成PWM信号，控制电机的转速和方向。下面是一个简单的代码示例，展示如何使用STM32的TIM2定时器生成PWM信号：

void PWM_Init(void) {TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;GPIO_InitTypeDef GPIO_InitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_PinAFConfig(GPIOA, GPIO_PinSource0, GPIO_AF_TIM2);TIM_TimeBaseStructure.TIM_Period = 8399;TIM_TimeBaseStructure.TIM_Prescaler = 0;TIM_TimeBaseStructure.TIM_ClockDivision = 0;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;TIM_OCInitStructure.TIM_Pulse = 4199;TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;TIM_OC1Init(TIM2, &TIM_OCInitStructure);TIM_Cmd(TIM2, ENABLE);
}

这段代码初始化了TIM2定时器，并将其配置为PWM模式。通过调整TIM_Pulse的值，我们可以控制PWM的占空比，从而控制电机的转速。

接下来，板子还提供了16路低速输出，每路驱动电流可达500mA。这些输出通常用于控制继电器、电磁阀等设备。比如，我们可以通过STM32的GPIO口来控制继电器的开关状态。下面是一个简单的代码示例：

void Relay_Control(uint8_t state) {GPIO_InitTypeDef GPIO_InitStructure;RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;GPIO_Init(GPIOB, &GPIO_InitStructure);if (state) {GPIO_SetBits(GPIOB, GPIO_Pin_0);} else {GPIO_ResetBits(GPIOB, GPIO_Pin_0);}
}

这段代码通过GPIOB的Pin0控制继电器的开关。当state为1时，继电器闭合；当state为0时，继电器断开。

此外，板子还提供了32路光耦隔离输入、编码器接口、SPI接口铁电存储器、I2C接口存储器、2路485和一路232通信接口。这些资源使得这块板子能够与各种传感器、执行器和其他设备进行通信。比如，我们可以通过SPI接口读取铁电存储器中的数据：

uint8_t SPI_ReadByte(uint8_t address) {uint8_t data;SPI_I2S_SendData(SPI1, address);while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);data = SPI_I2S_ReceiveData(SPI1);return data;
}

这段代码通过SPI1接口读取指定地址的数据。通过这种方式，我们可以轻松地读取铁电存储器中的数据，用于后续的处理。
