蓝牙SIG命令初始化流程

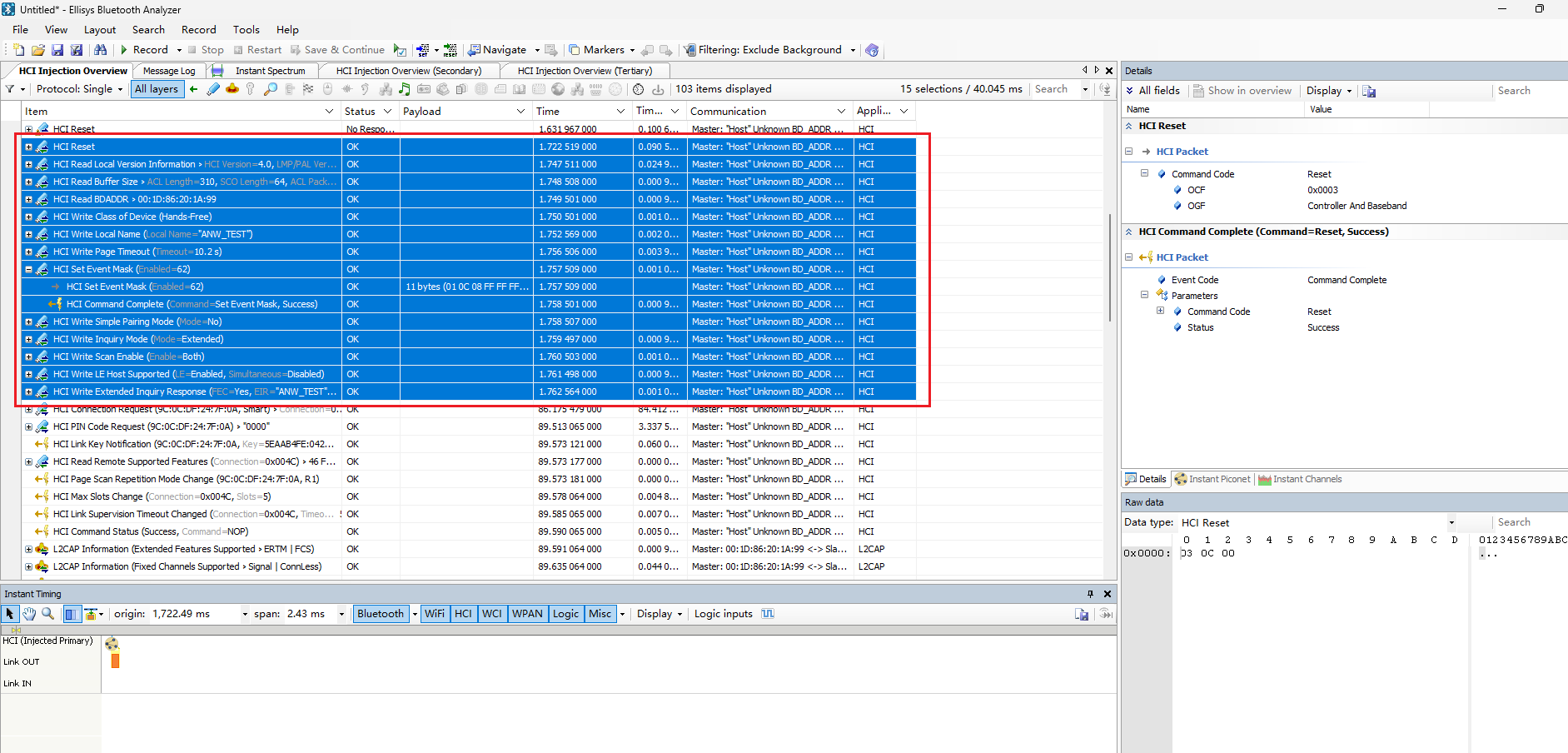

以一个简单的初始化流程做介绍,介绍command和event的命令
在这里插入图片描述

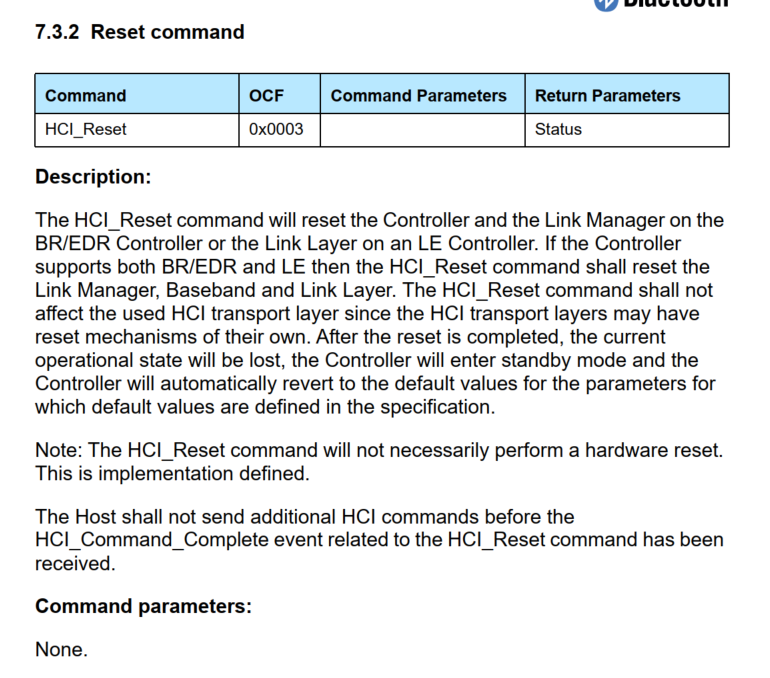

HCI Reset (OGF是0x03,OCF是0x03)

先从HCI Reset 开始软件复位,启用上面的HCI vendor command。

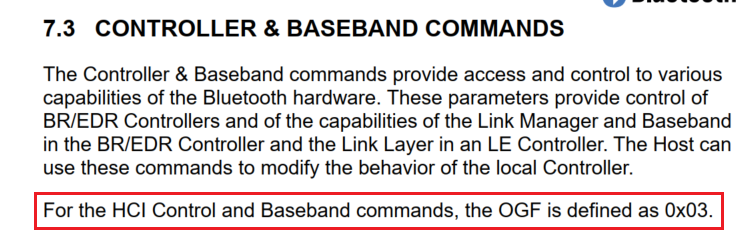

HCI Reset 的OGF是0x03
在这里插入图片描述
OCF是0x03,不需要带参数,返回值是reset的状态。
在这里插入图片描述
HCI event 回复的是,
在这里插入图片描述

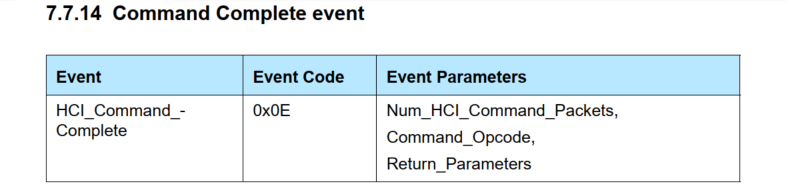

0x0E表示接收完全,后面的0x01表示完成的command的数量,后面的0x030c表示command的Opcode,最后的0x00 表示接收成功。
在这里插入图片描述

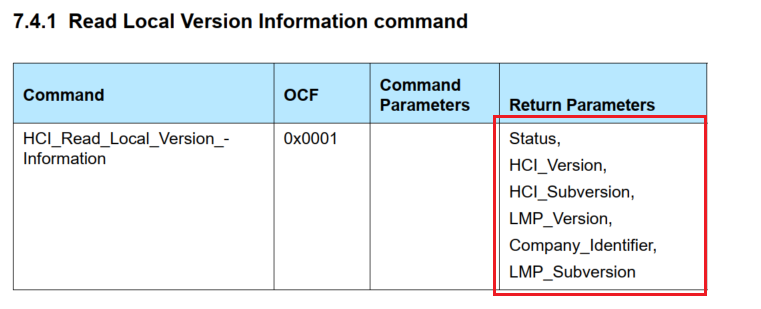

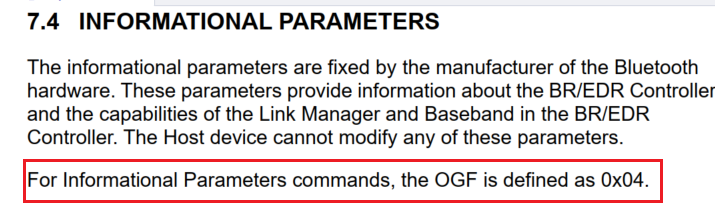

HCI Read Local Version Information (OGF是0x04 OCF是0x01 )

读取HCI 的版本相关信息

在这里插入图片描述
在这里插入图片描述

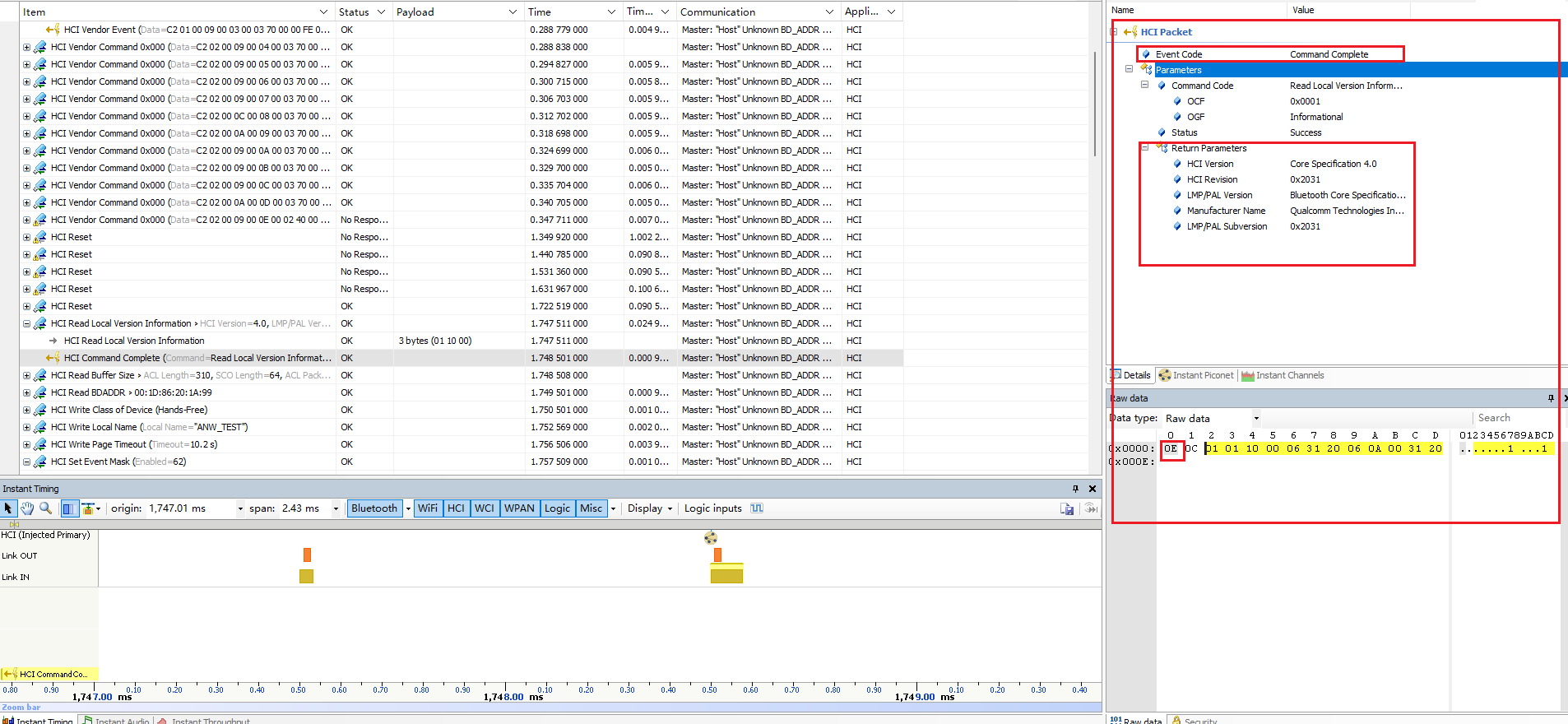

HCI EVENT 会回复相关信息
与第一条reset command 回复的头是一样的,不过返回值除了status 还带有hci的相关信息。
在这里插入图片描述

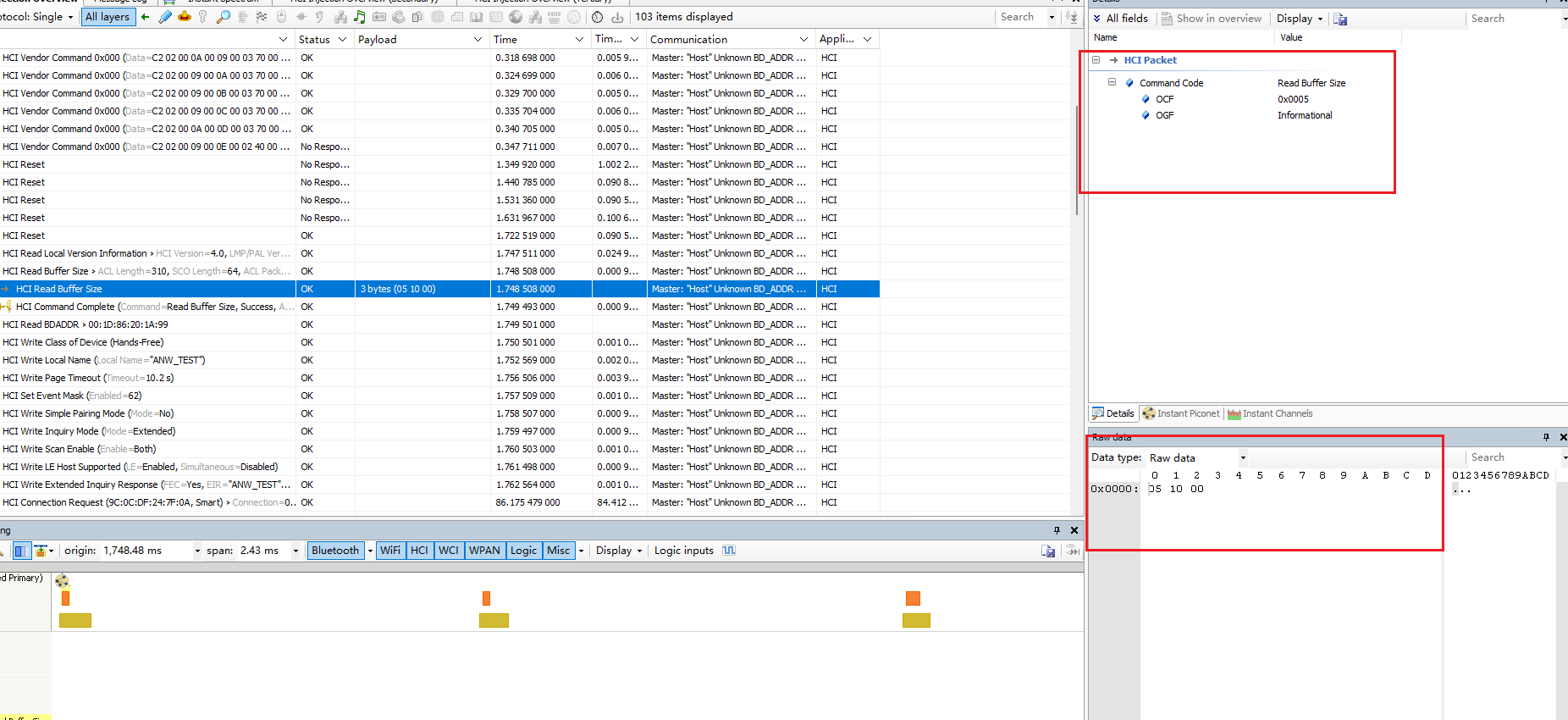

HCI Read Buffer Size ( OGF是0x04 OCF是0x05)

读取controller的可以接收的队列信息,ACL和SCO的相关信息:队列的深度和队列可以接收的最大数目。

在这里插入图片描述

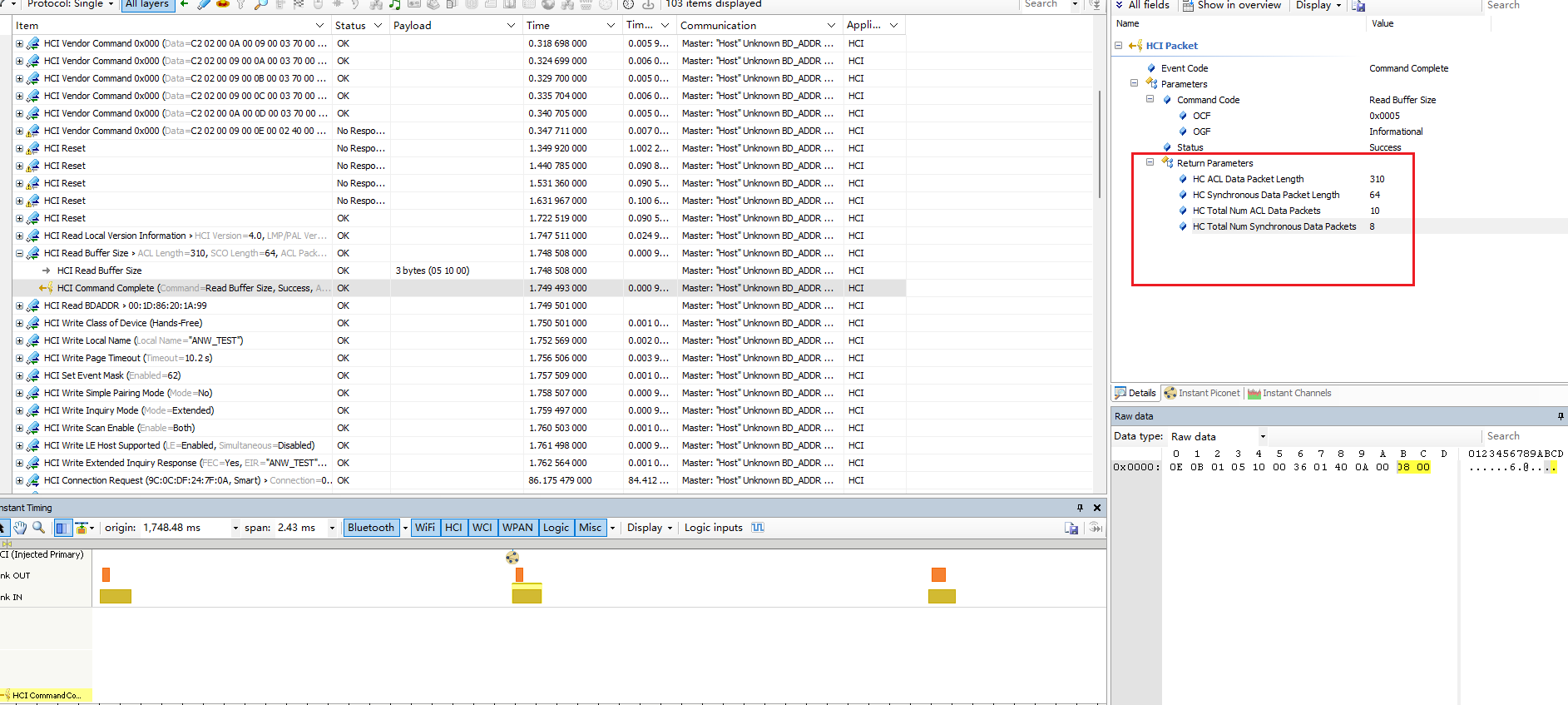

HCI EVENT 回复
下述信息表示ACL 可以接收的单包数据深度是310,最多可以接收 10包。
SCO 单包数据深度是64 最多可以接收8包。
在这里插入图片描述

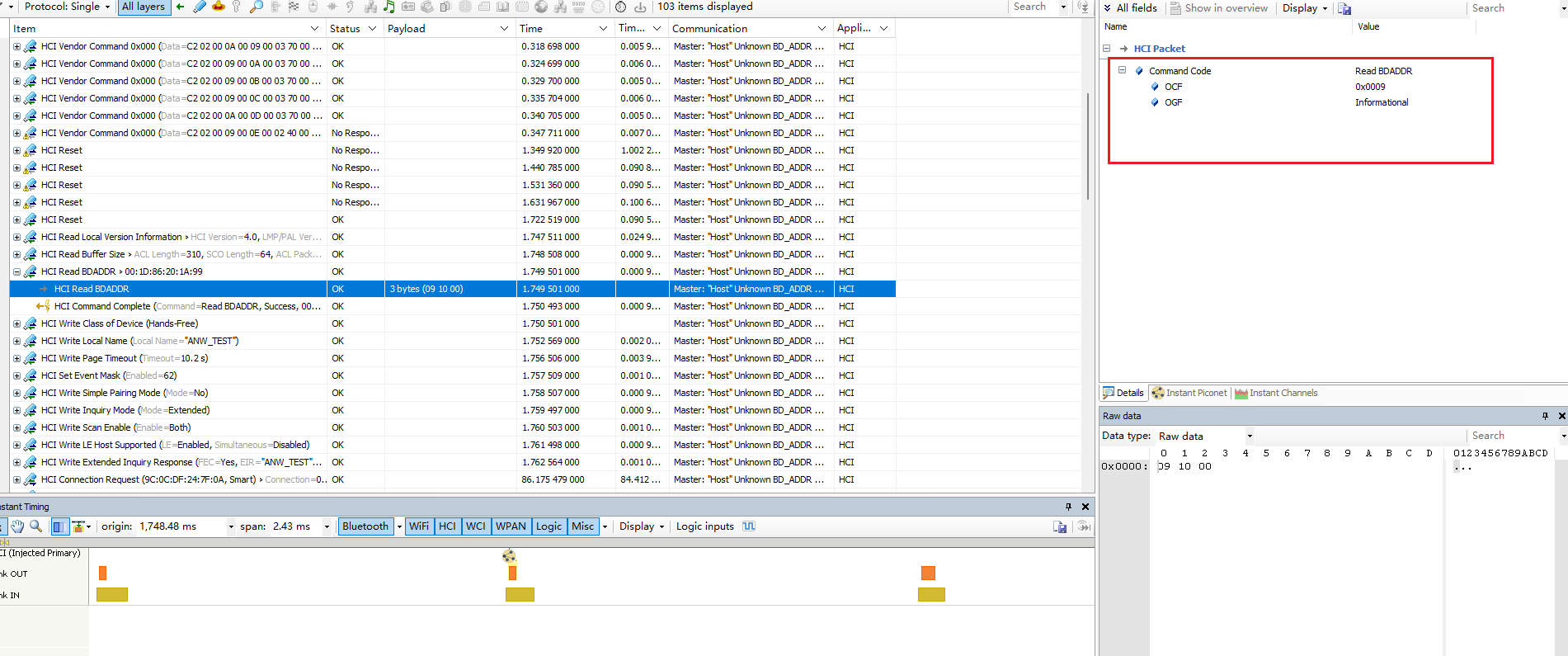

HCI Read BDADDR(OGF是0x04 OCF是0x09)

读取蓝牙地址
在这里插入图片描述

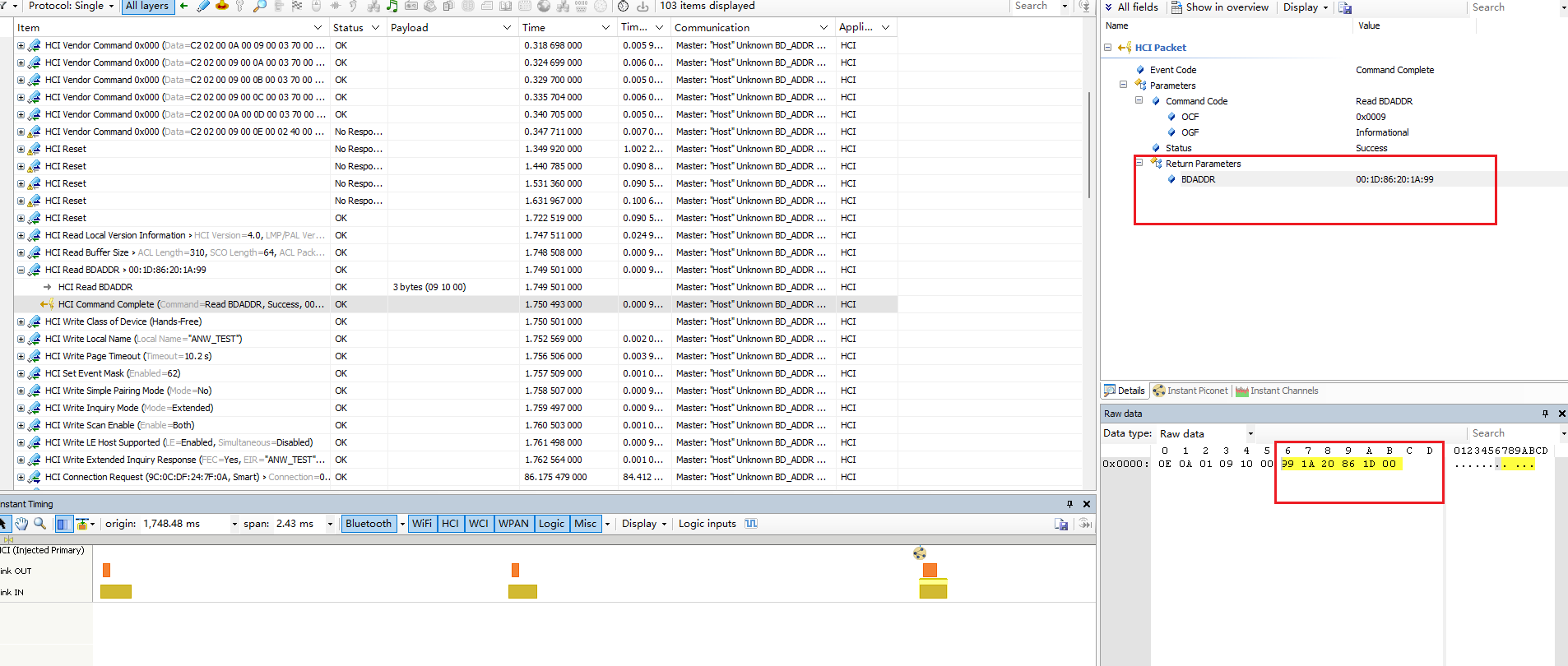

HCI EVENT 回复的内容就会将初始化时候的写入的蓝牙地址返回(这一步可以去查看上一篇文章 vendor初始化 ,里面可以查找到写入蓝牙地址的pskey)。
在这里插入图片描述

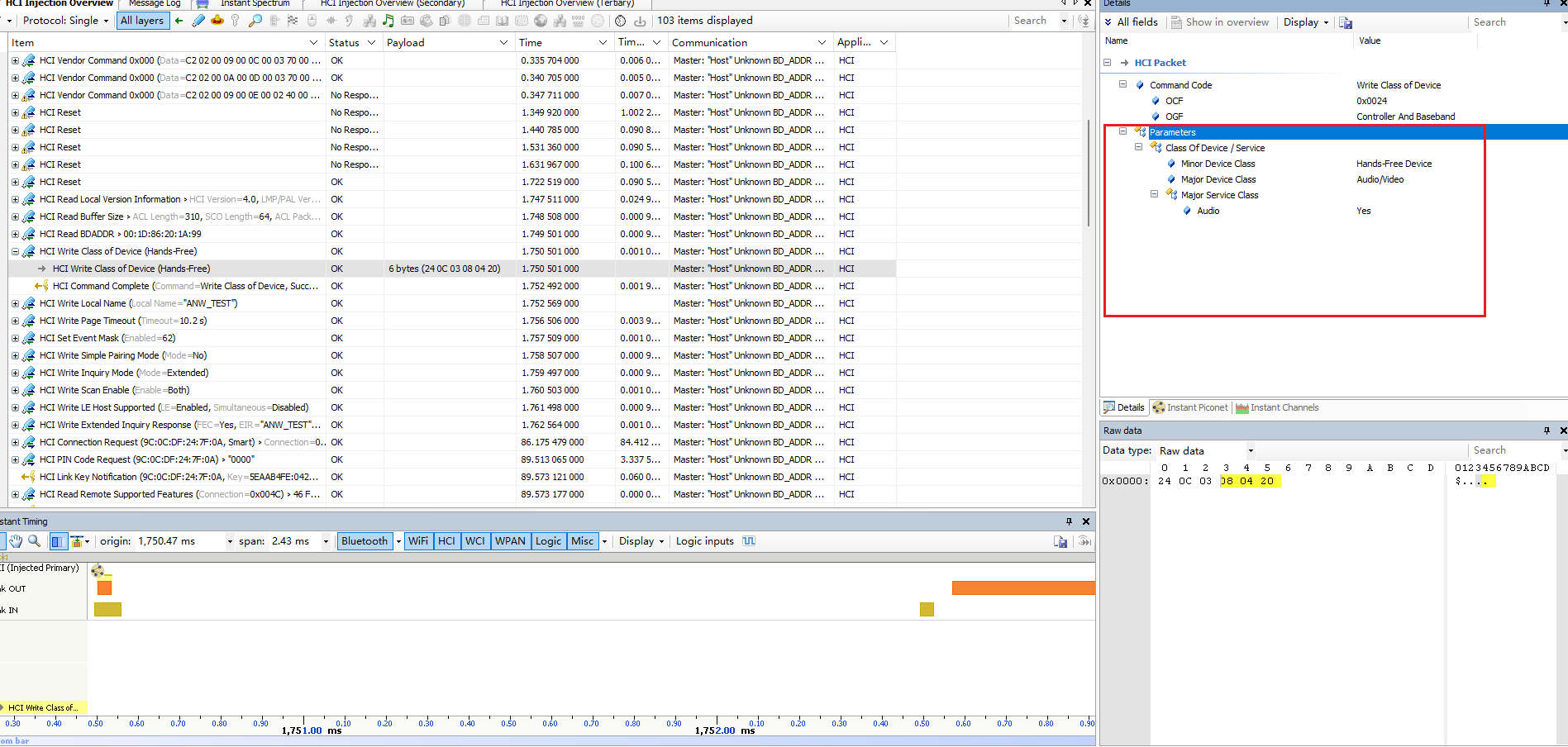

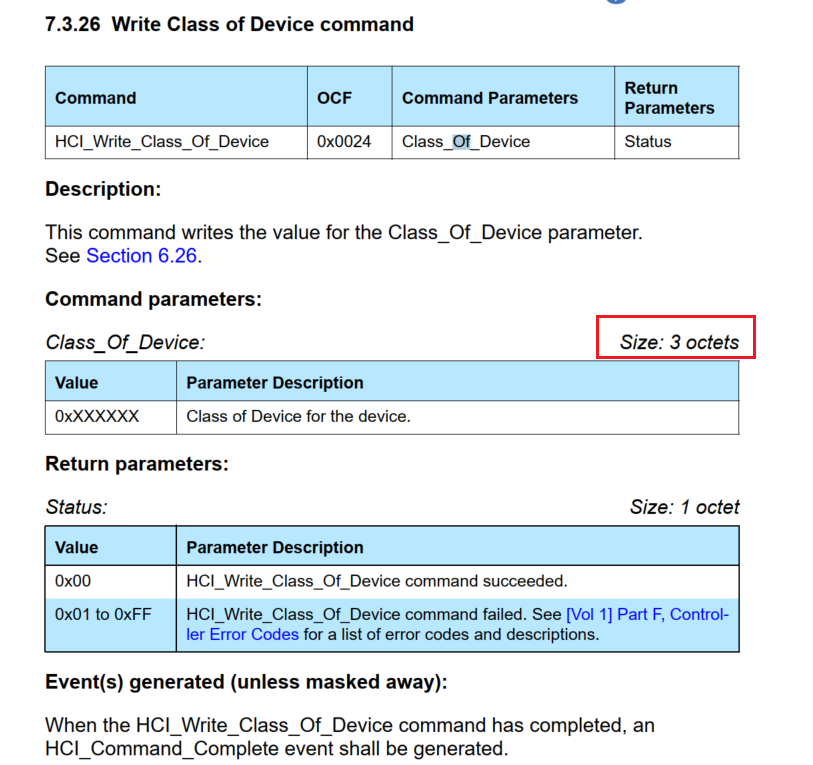

HCI Write Class of Device (OGF是0x03 OCF 是0x24 )

这一部分蓝牙设备类型cod(蓝牙class of device介绍)参考大佬的介绍

在这里插入图片描述

在这里插入图片描述

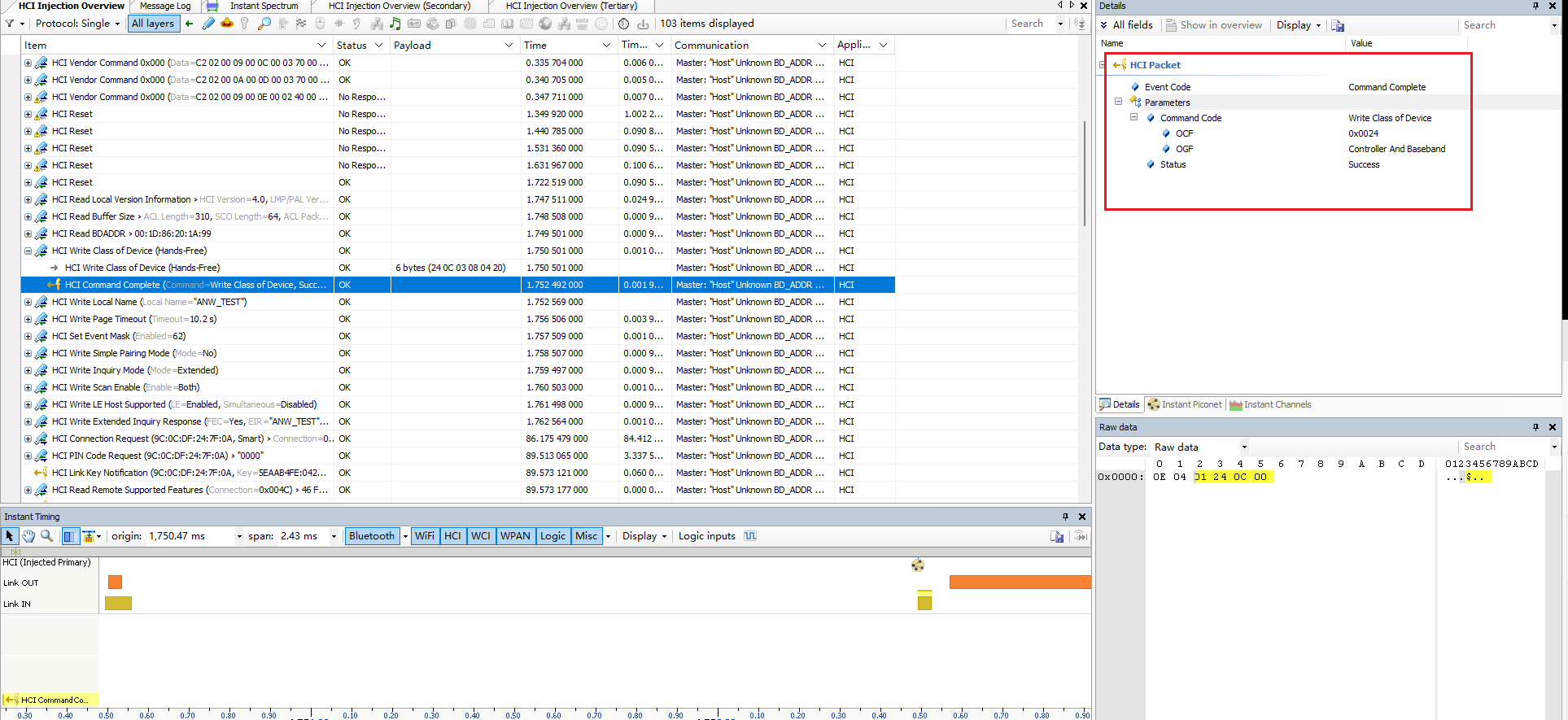

HCI 回复写入成功
在这里插入图片描述

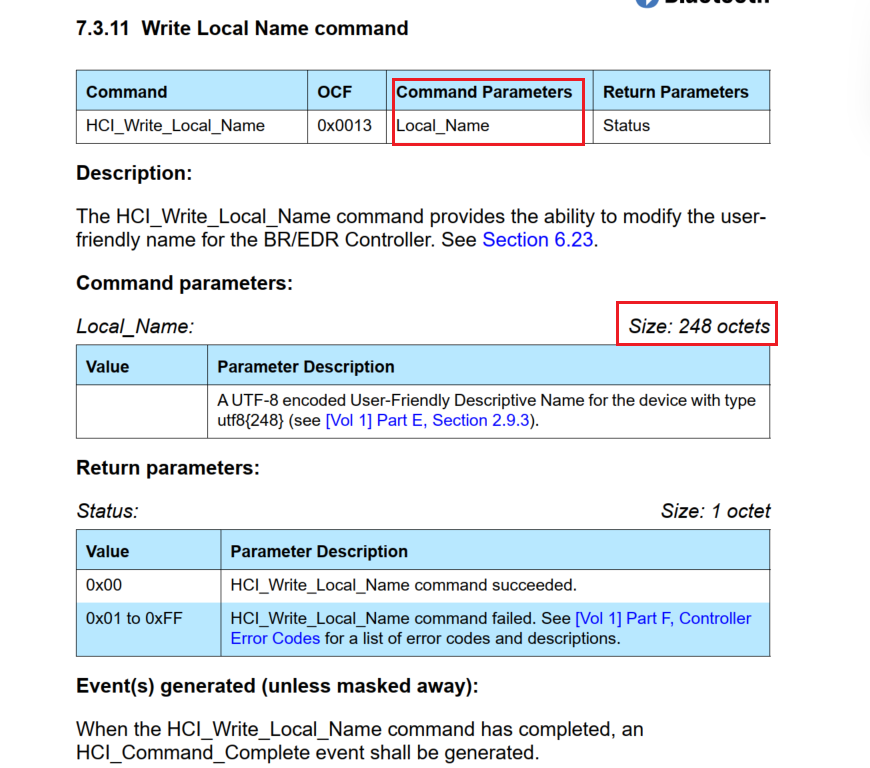

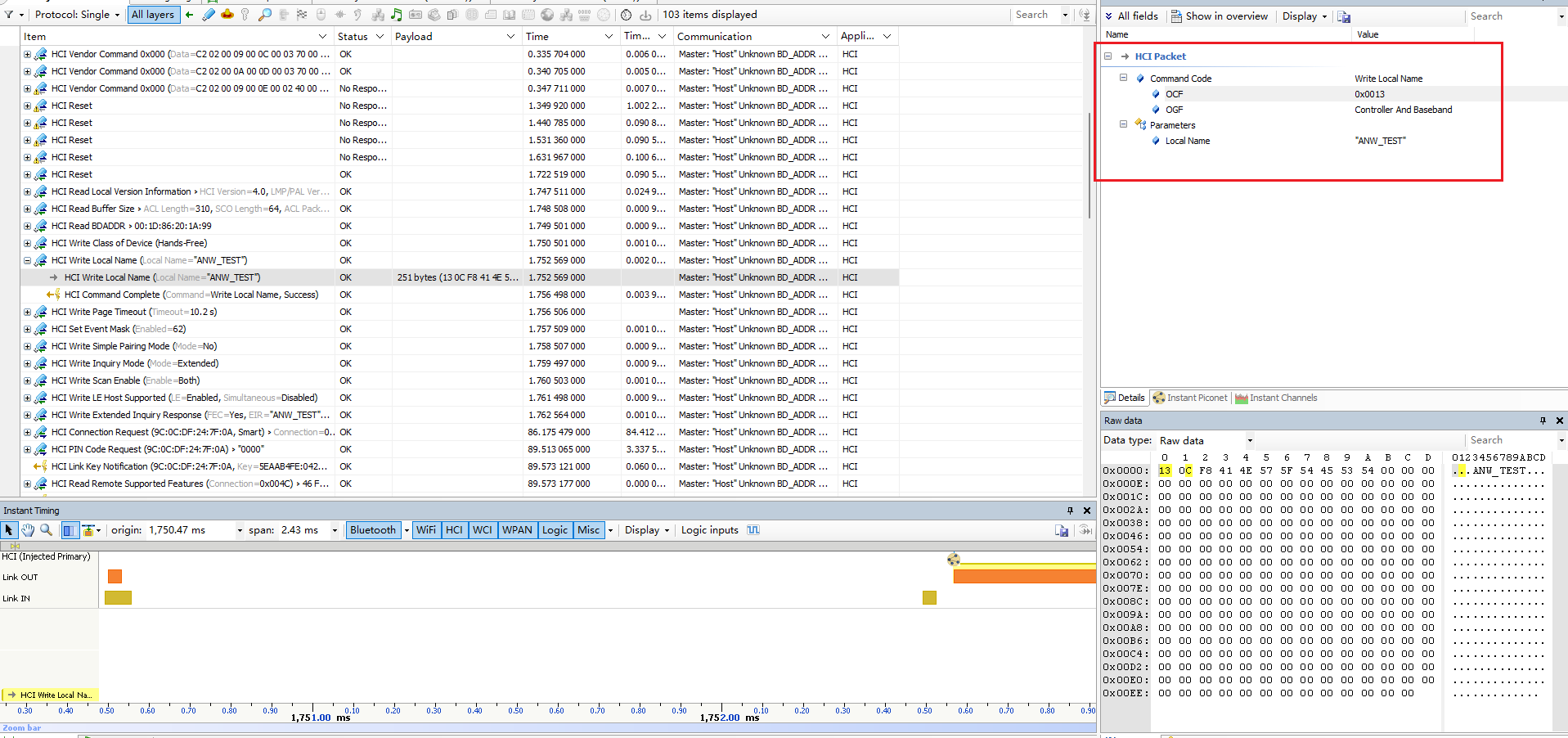

HCI Write Local Name(OGF:0x03 OCF:0x13)

写入蓝牙名称
蓝牙名称规定是248个bytes,写入是最好按照248来,不要写少了,不然可能会出问题
在这里插入图片描述

在这里插入图片描述

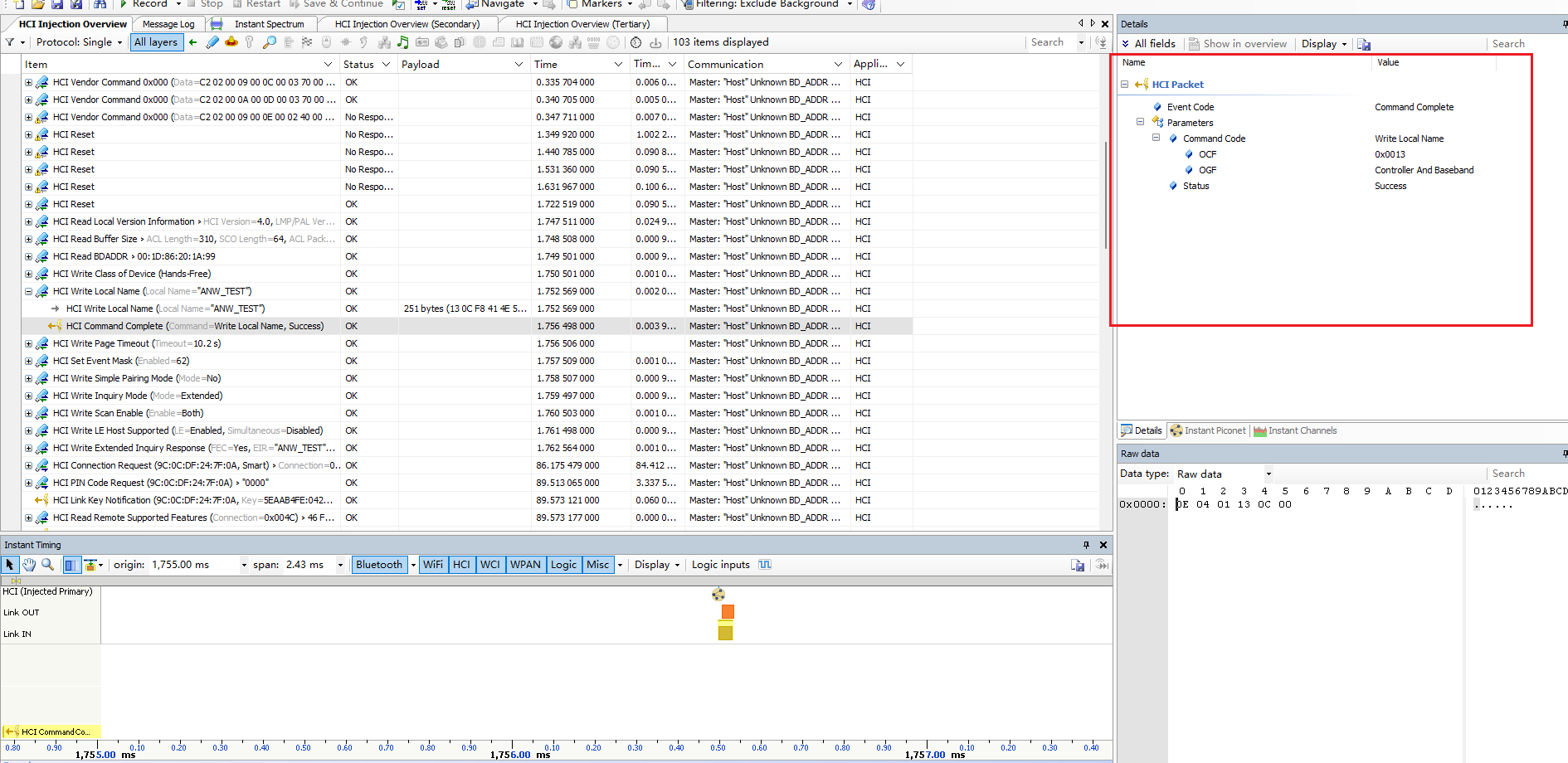

HCI EVENT 回复完成
在这里插入图片描述

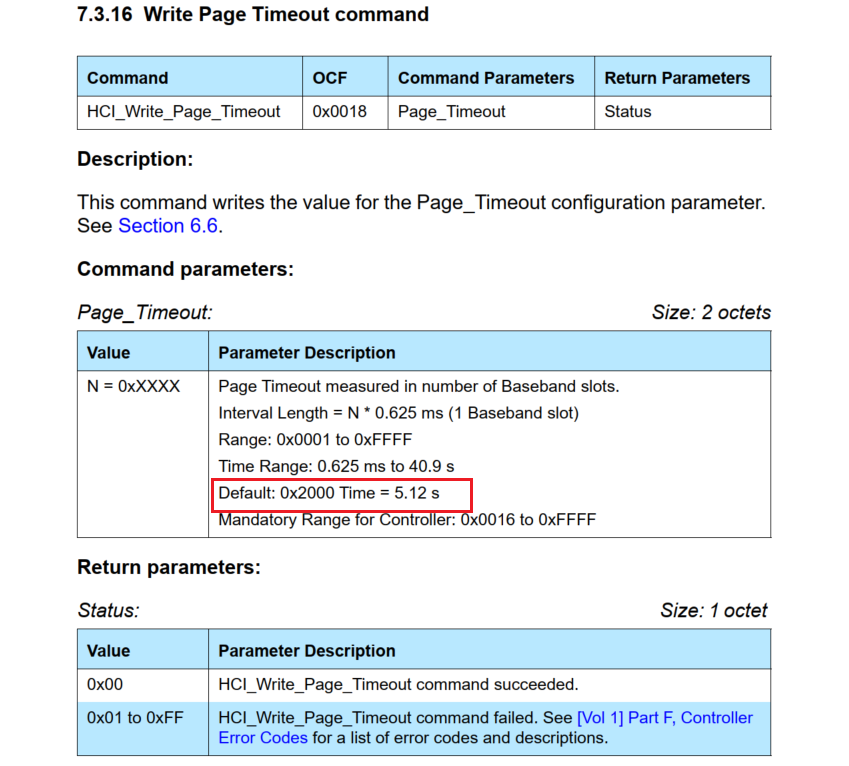

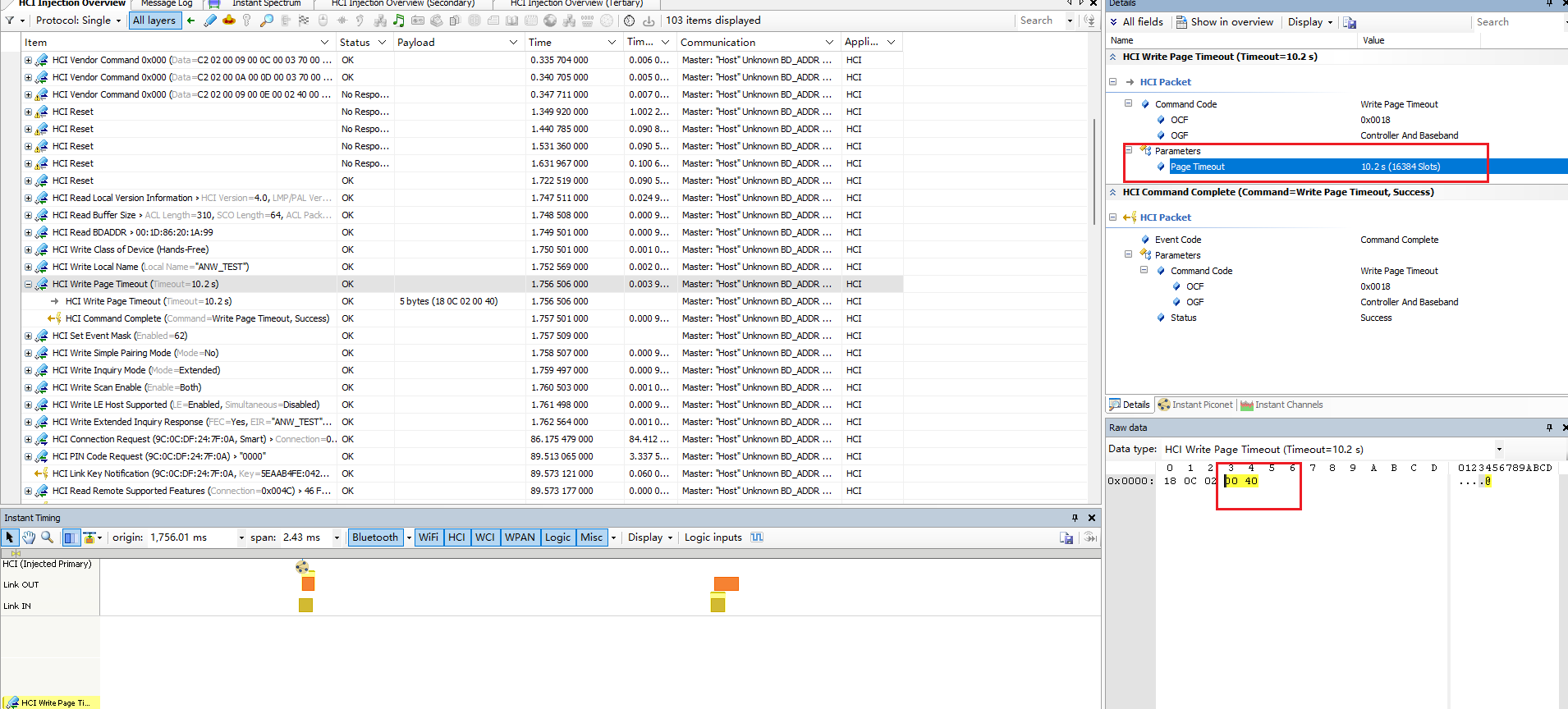

HCI Write Page Timeout(OGF:0x03 OCF:0x18)

写入蓝牙写入超时时间,超过改时间则认为是失败了。
默认0x2000是5.12s

在这里插入图片描述
该处写入的是0x4000所以表示超时时间为10.2s
在这里插入图片描述

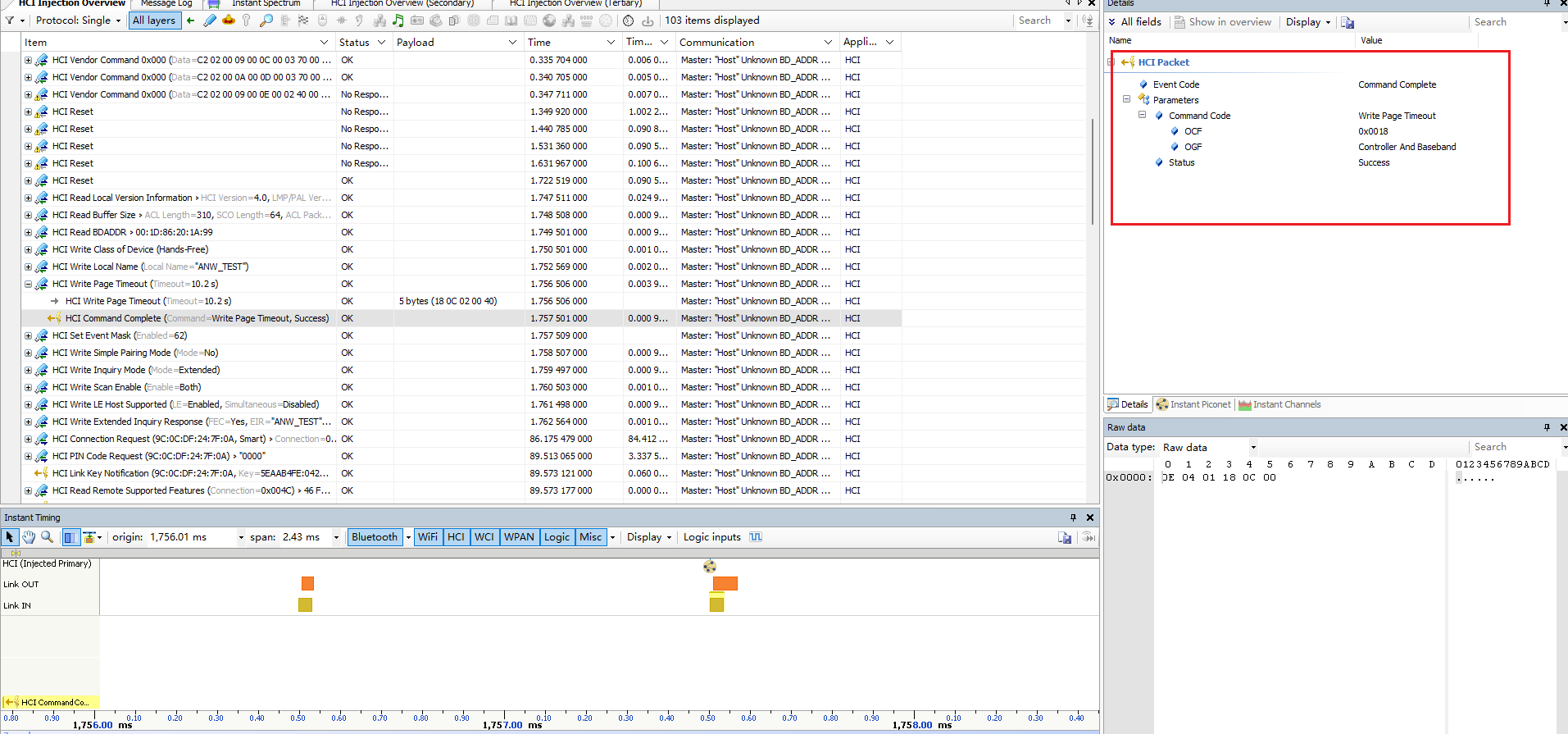

HCI EVENT回复
在这里插入图片描述

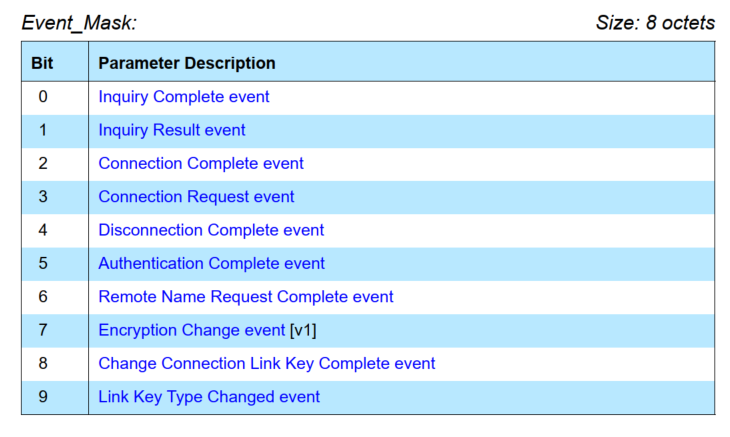

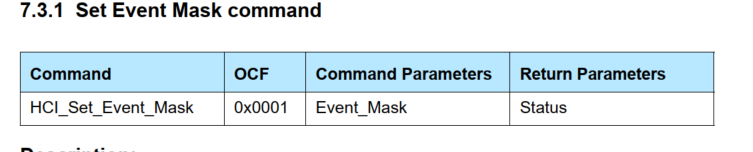

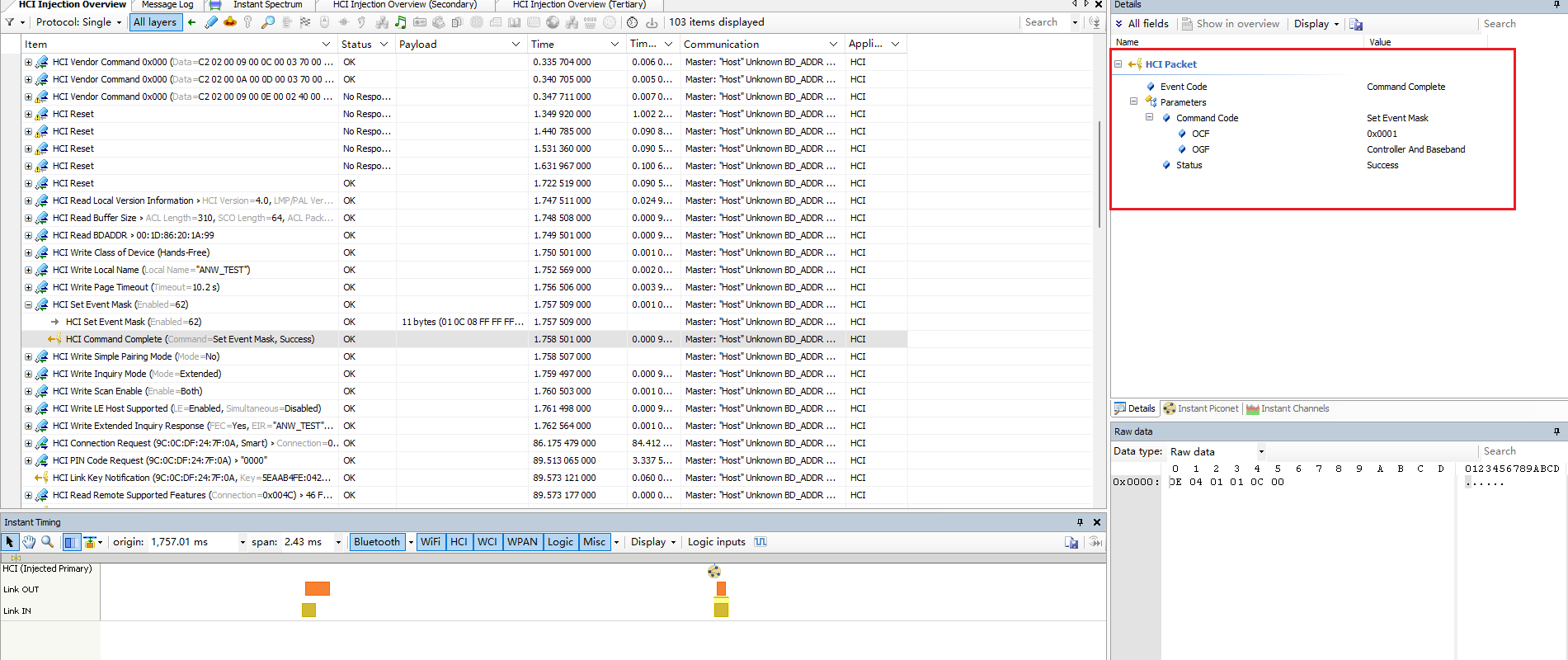

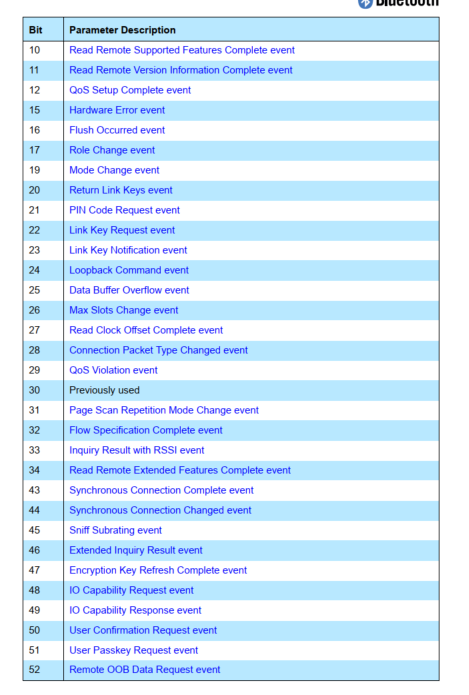

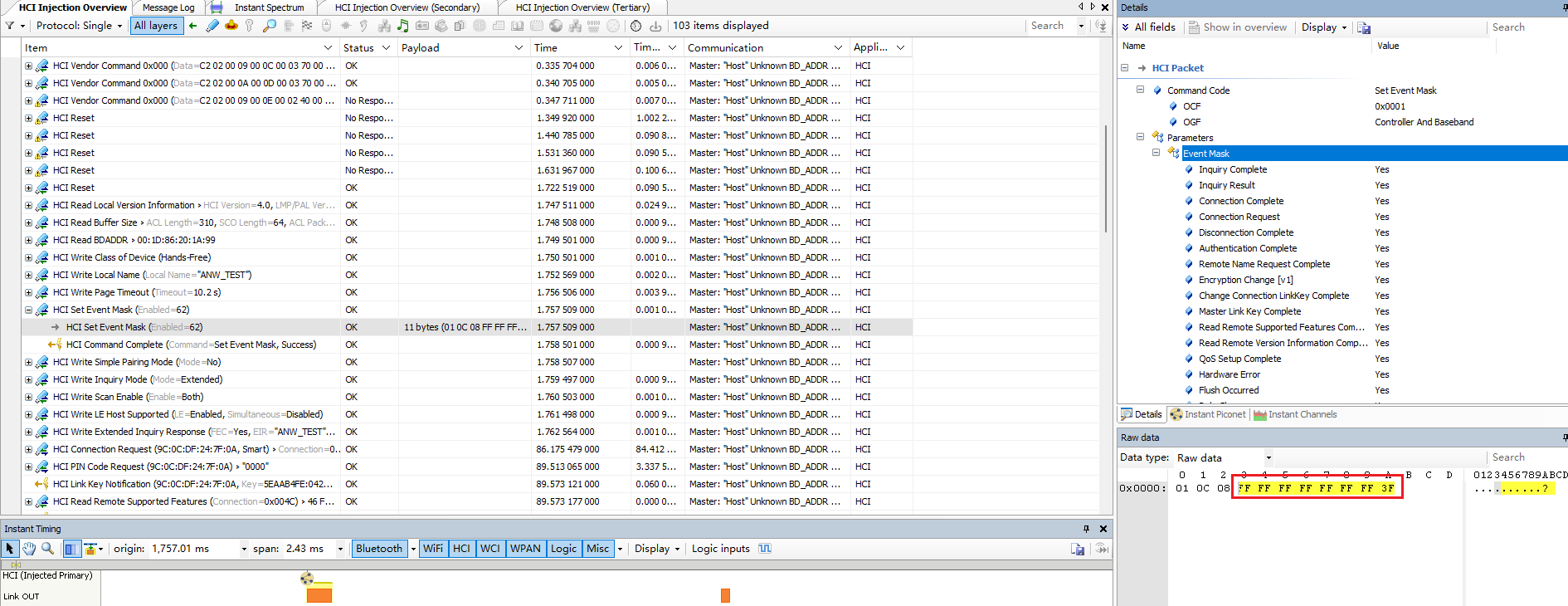

HCI Set Event Mask (OGF:0x03 OCF:0x01)

设置HCI EVENT 的接收类型 设为0的话则表示不接收该条HCI EVENT

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

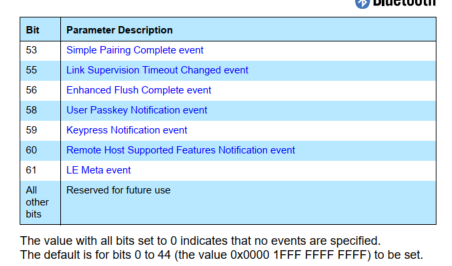

目前只使用到61,所以哪怕全部使能最后也只会到3f(0011 1111).

在这里插入图片描述
HCI EVENT 回复
在这里插入图片描述

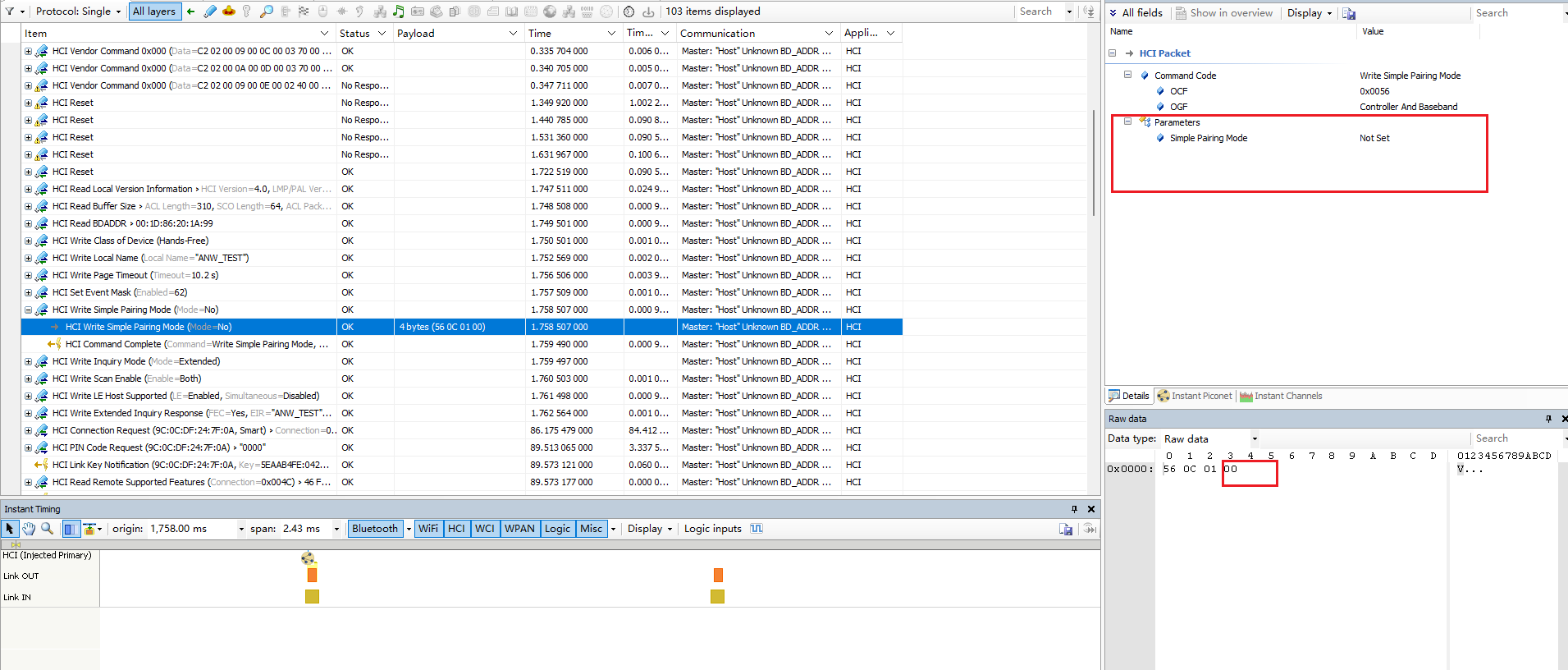

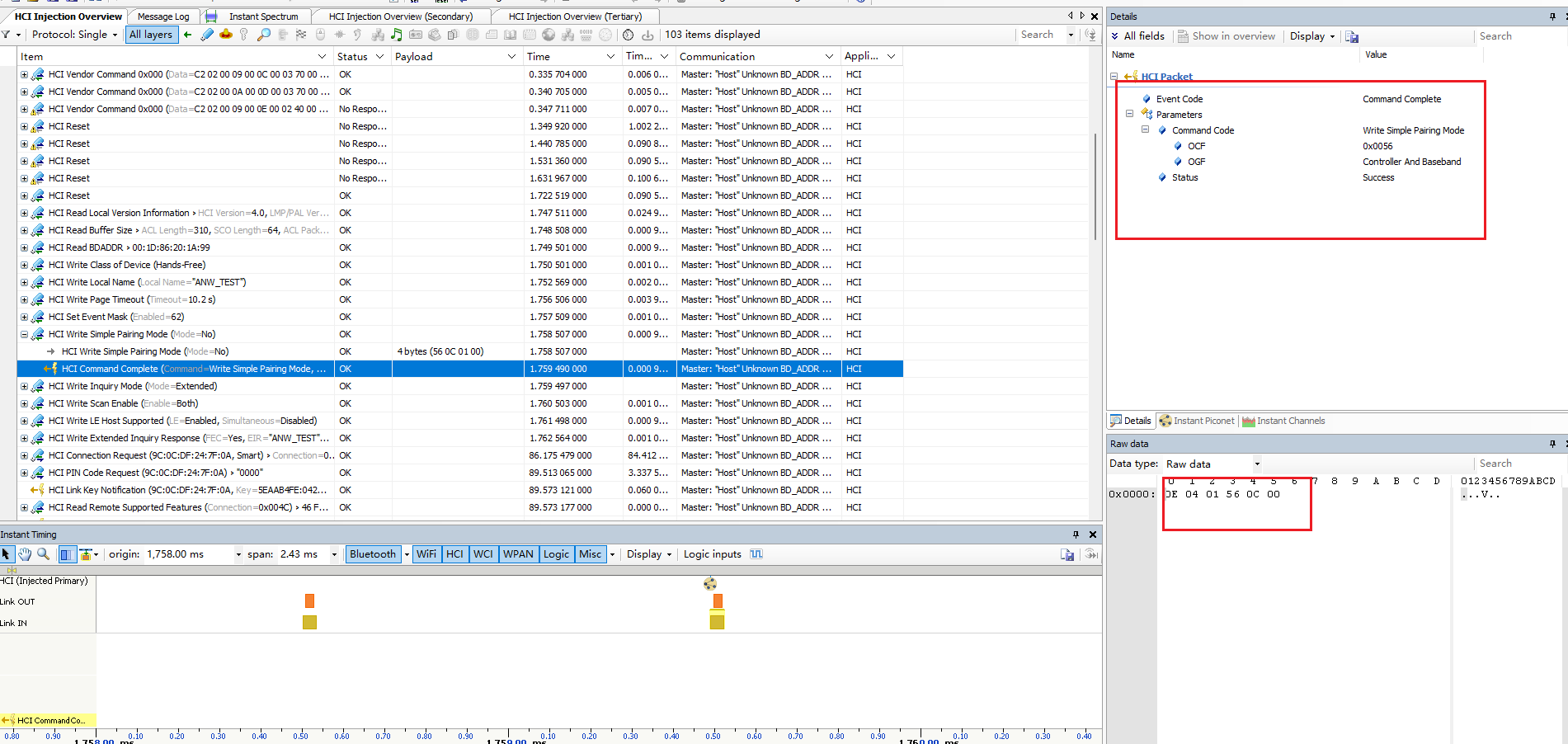

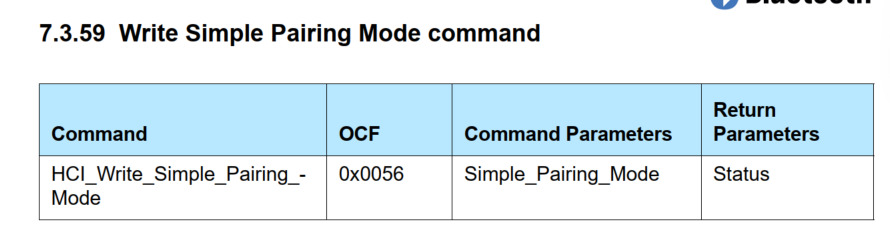

HCI Write Simple Pairing Mode(OGF:0x03 OCF:0x56)

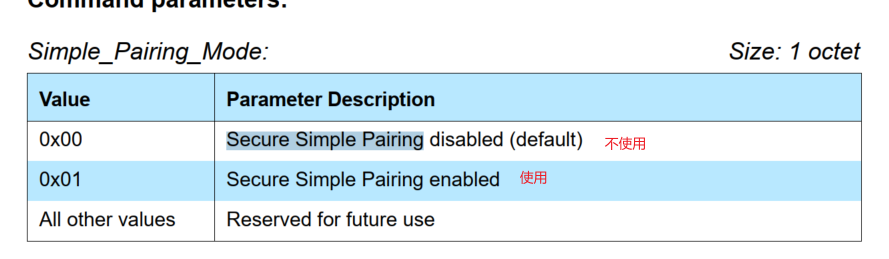

是否使用SSP(Secure Simple Pairing蓝牙安全简易配对)模式

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
HCI EVENT 回复
在这里插入图片描述

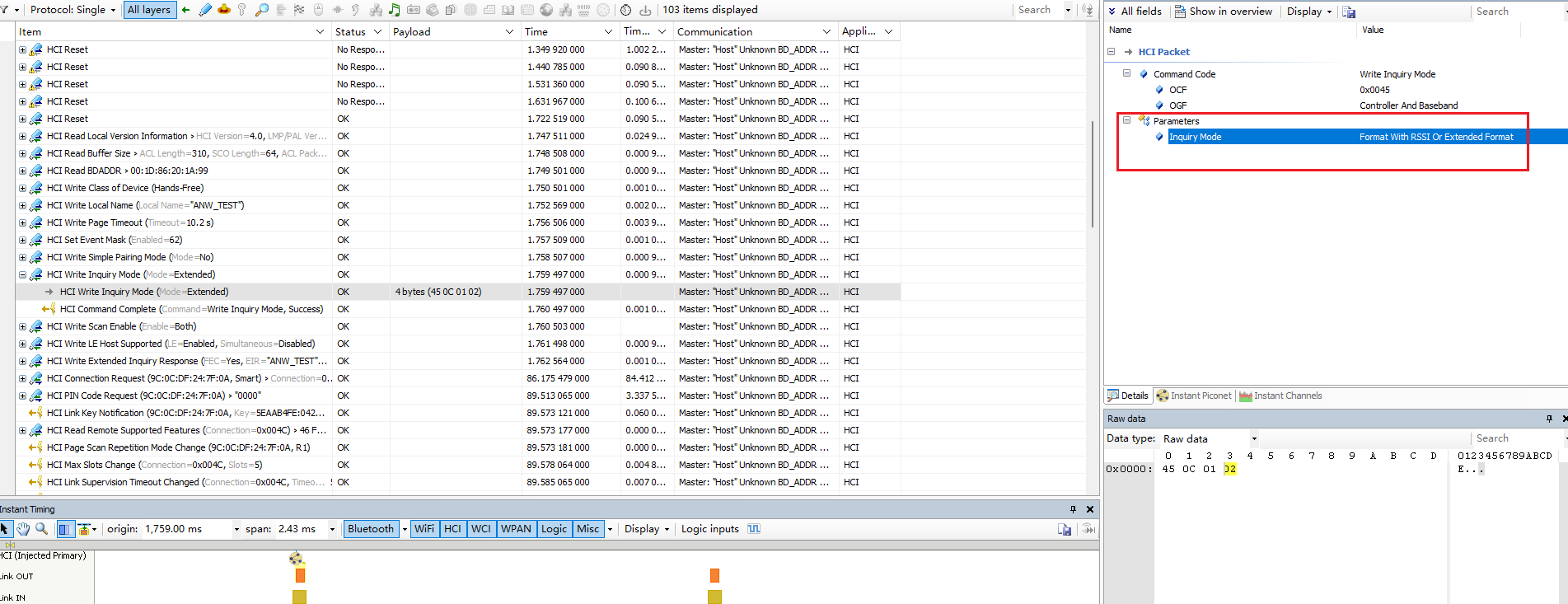

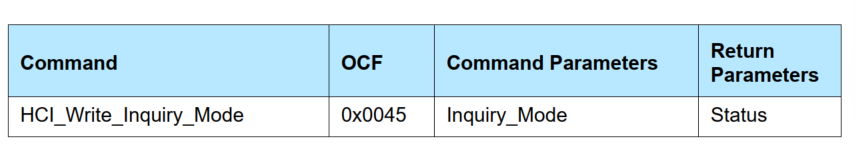

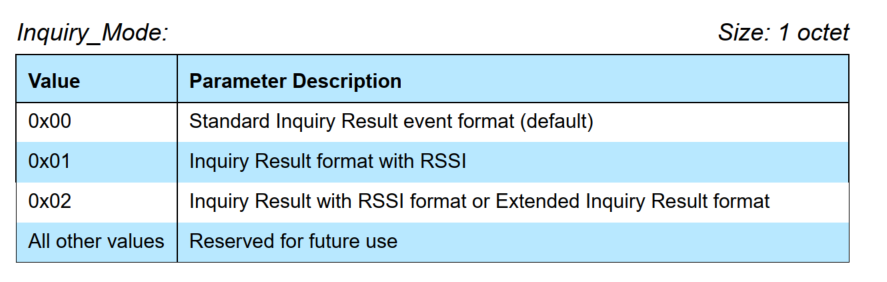

HCI Write Inquiry Mode(OGF:0x03 OCF:0x45)

设置蓝牙搜索模式

在这里插入图片描述
0x00:只获取基本的蓝牙设备类型等基础核心信息
0x01:获取蓝牙基本信息之后还要获取蓝牙信号强度
0x02:除了上述两种还有获取额外的一些信息,这个在下面会有介绍。
在这里插入图片描述

在这里插入图片描述

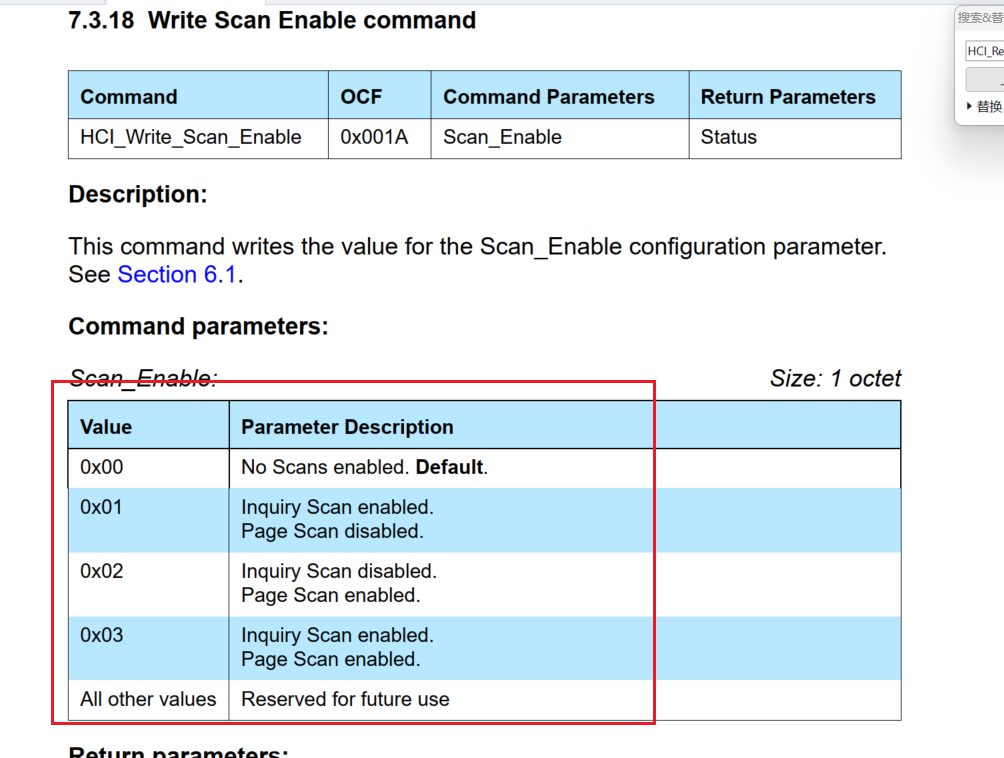

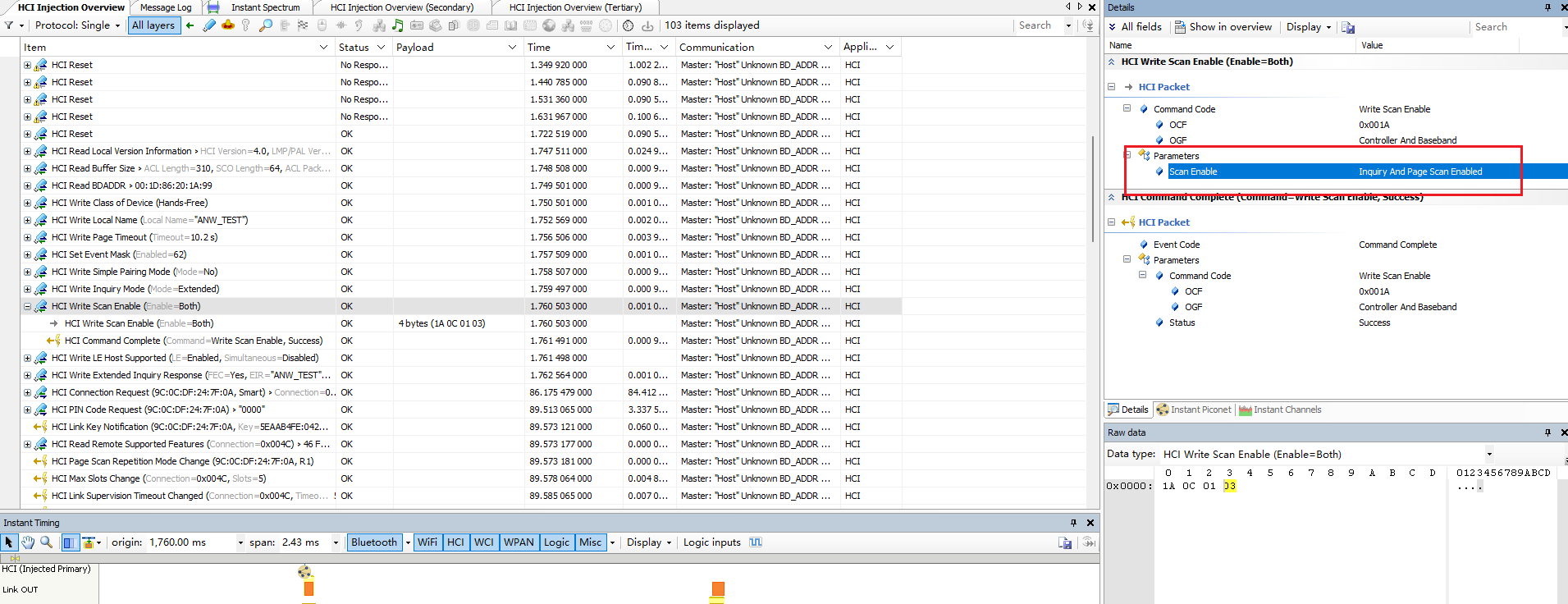

HCI Write Scan Enable(OGF:0x03 OCF:0x1A)

设置蓝牙设备连接使能状态
0x00;不允许连接
0x01:允许扫描不允许连接
0x02:不允许扫描允许连接
0x03:扫描连接都允许
在这里插入图片描述

在这里插入图片描述

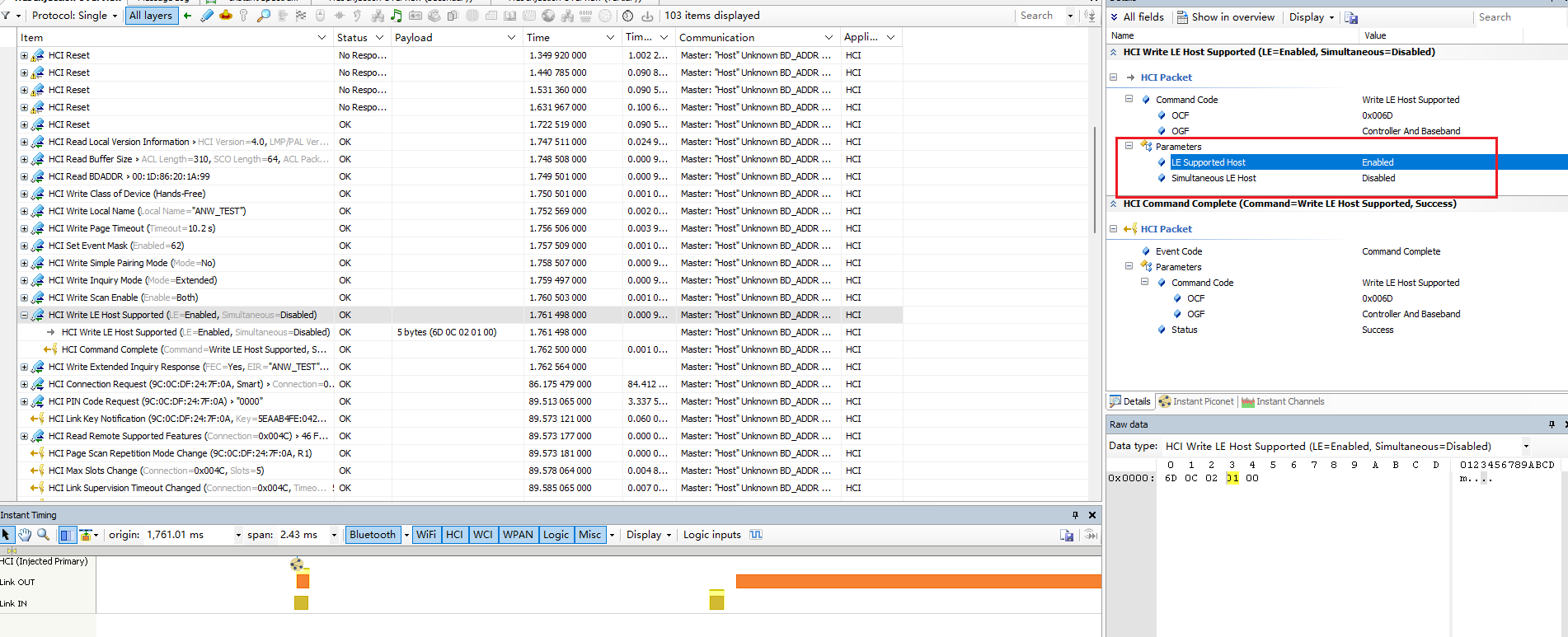

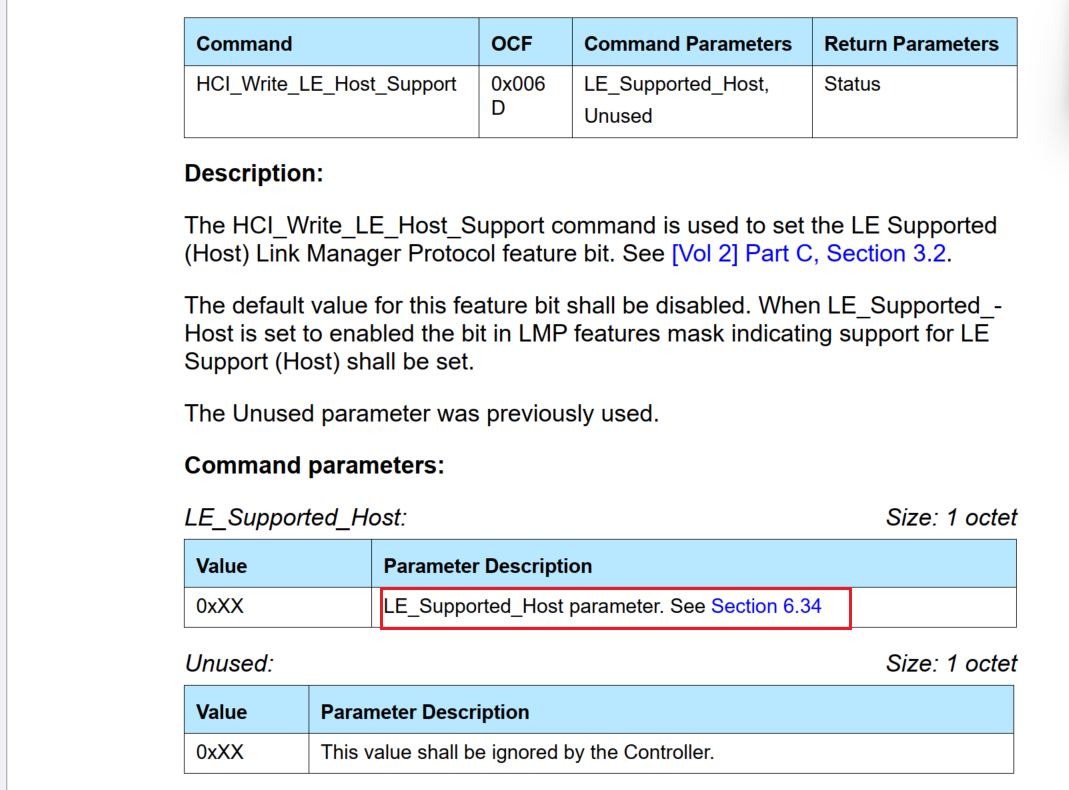

HCI Write LE Host Supported(OGF:0x03 OCF:0x6D)

设置开启ble功能

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

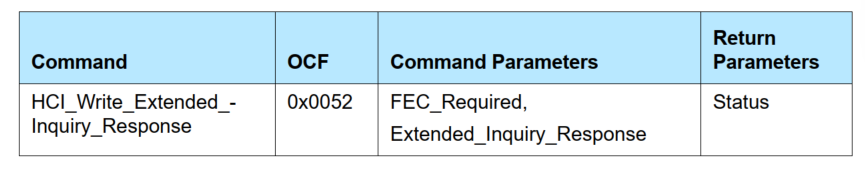

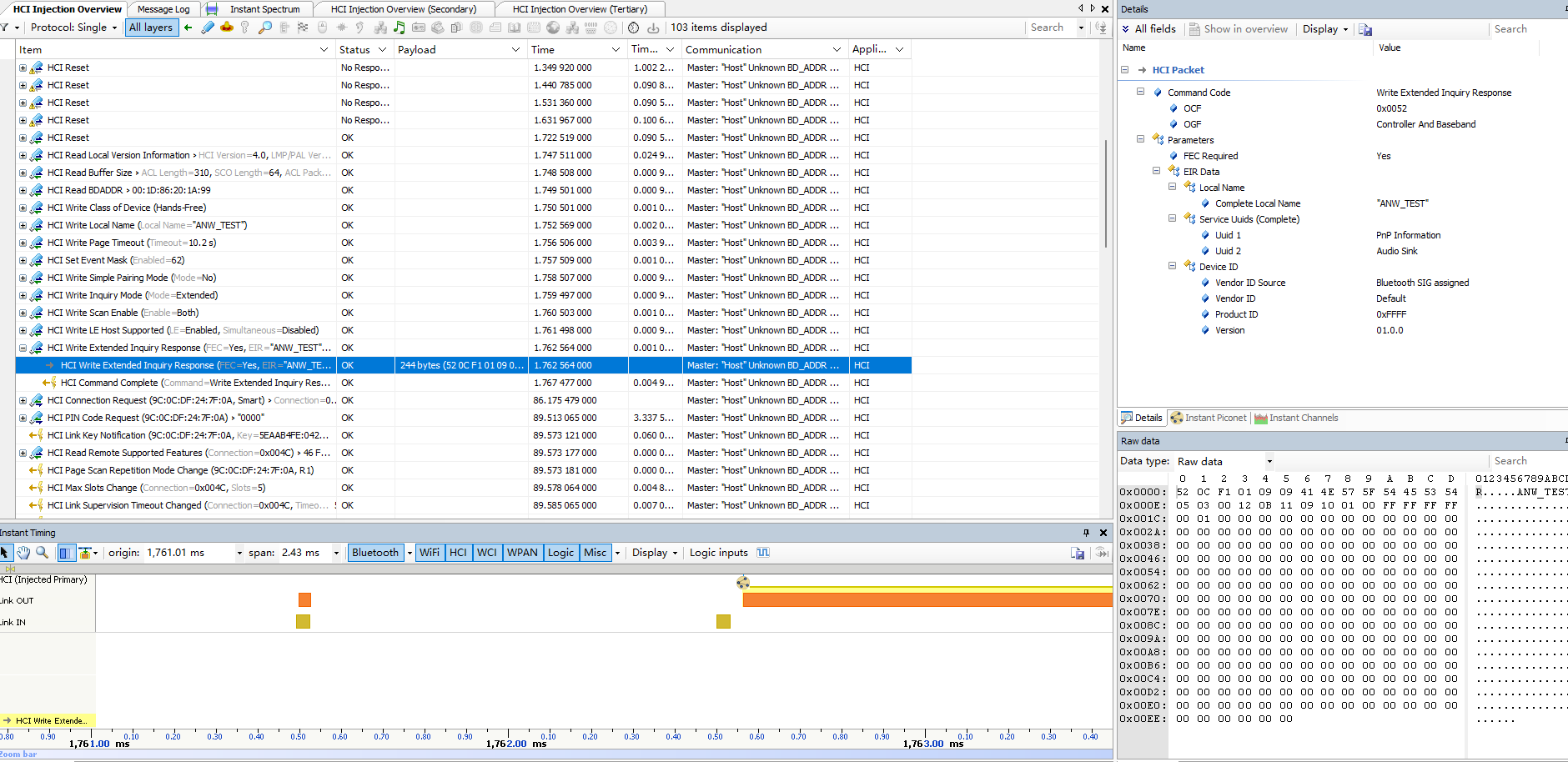

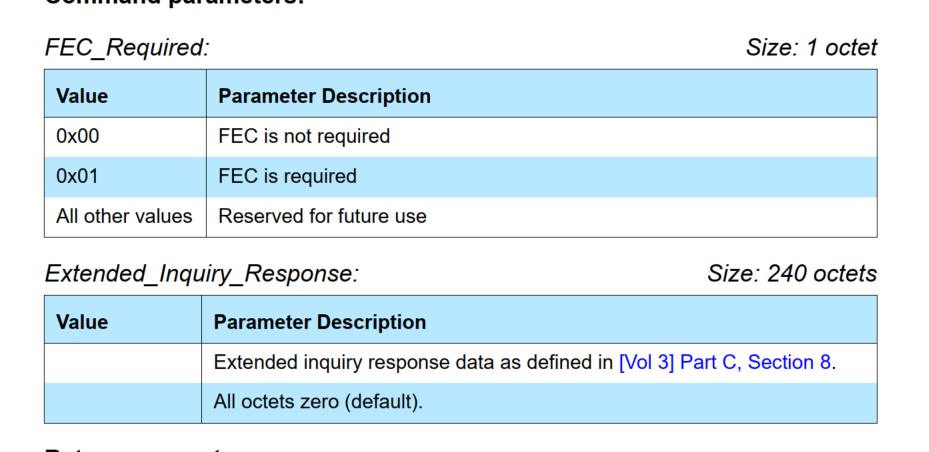

HCI Write Extended Inquiry Response (OGF:0x03 OCF:0x52)

蓝牙写入额外的信息 UUID Device id 等等
在这里插入图片描述
最多可以写入240byte的数据
在这里插入图片描述

在这里插入图片描述
