屹晶微 EG2134 三相独立半桥驱动芯片技术解析
一、芯片核心定位

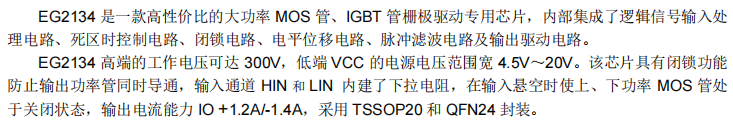

EG2134是一款高压大电流三相独立半桥栅极驱动芯片，集成300V高压自举电源和智能死区控制，专用于驱动N沟道功率MOS管和IGBT管，为三相电机驱动和大功率电源转换提供高性能驱动解决方案。
二、关键电气参数详解
电源电压特性：
- VCC工作电压范围：4.5V至20V
极宽的电源电压范围，支持低压和高压MOS管驱动需求。 - 静态电流：1μA典型值
极低的待机功耗，适合电池供电和节能应用。
高压耐受能力：
- 高端悬浮电源耐压：300V
支持工业级高压应用，适应严苛的工作环境。 - VS负压耐受：-6V
增强系统抗干扰能力，提高可靠性。
输入逻辑特性：

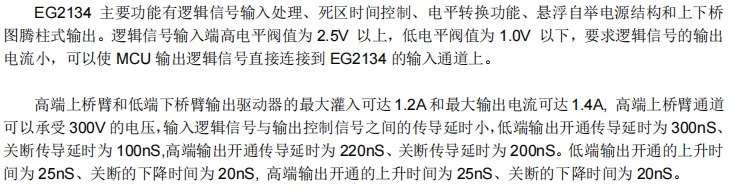

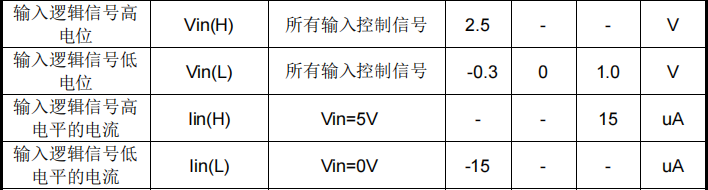

- 高电平阈值：>2.5V
输入信号识别阈值，兼容3.3V和5V逻辑系统。 - 低电平阈值：<1.0V

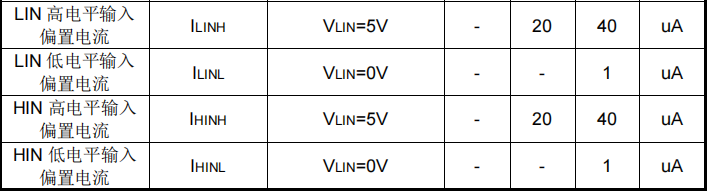

提供良好的噪声容限，确保稳定工作。 - 输入偏置电流：<40μA
对前级MCU的负载要求极低，可直接驱动。 - 内置下拉电阻：240kΩ
确保输入悬空时MOS管处于关闭状态。
输出驱动能力：

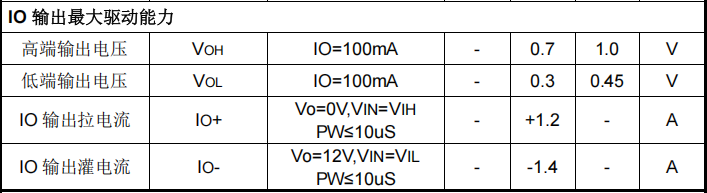

- 拉电流能力：1.2A典型值
输出高电平时的驱动能力，提供快速的MOS管开启。 - 灌电流能力：1.4A典型值
输出低电平时的吸收能力，确保快速的MOS管关断。 - 输出电压降：<1.0V（100mA负载）
低输出阻抗，保证驱动电压质量。
开关时间特性：

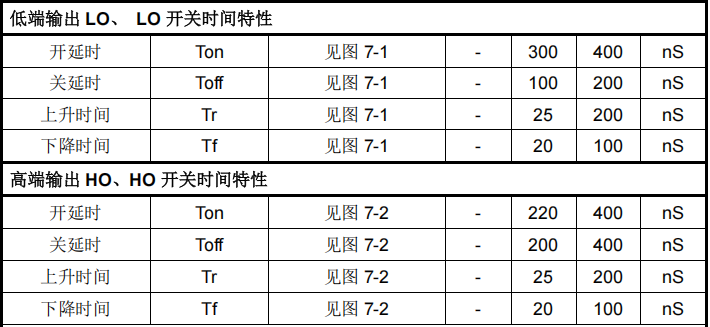

- LO开通延时：300ns，关断延时：100ns
低侧驱动的快速响应特性。 - HO开通延时：220ns，关断延时：200ns
高侧驱动的快速响应特性。 - 上升时间：25ns典型值
极快的开启速度，降低开关损耗。 - 下降时间：20ns典型值
极快的关断速度，提高系统效率。
死区时间特性：
- 死区时间：50ns至300ns
可调的智能死区时间，有效防止同桥臂直通。
三、芯片架构与工作原理
三相独立半桥架构：
- EG2134集成三组完全独立的半桥驱动通道，每组包含独立的高端（HO）和低端（LO）输出，支持同时驱动三相桥式电路中的六个功率管。
高压自举电源设计：
- 采用300V耐压的自举悬浮电源架构，仅需单路VCC电源即可驱动所有高侧和低侧MOS管。自举电路在低侧MOS管导通时为自举电容充电，在高侧MOS管需要导通时提供驱动电源。
智能保护机制：
- 闭锁保护功能：彻底杜绝上下管同时导通
- 脉冲滤波电路：抑制输入信号中的噪声干扰
- 电平位移电路：确保高低侧信号的电气隔离
逻辑控制特性：

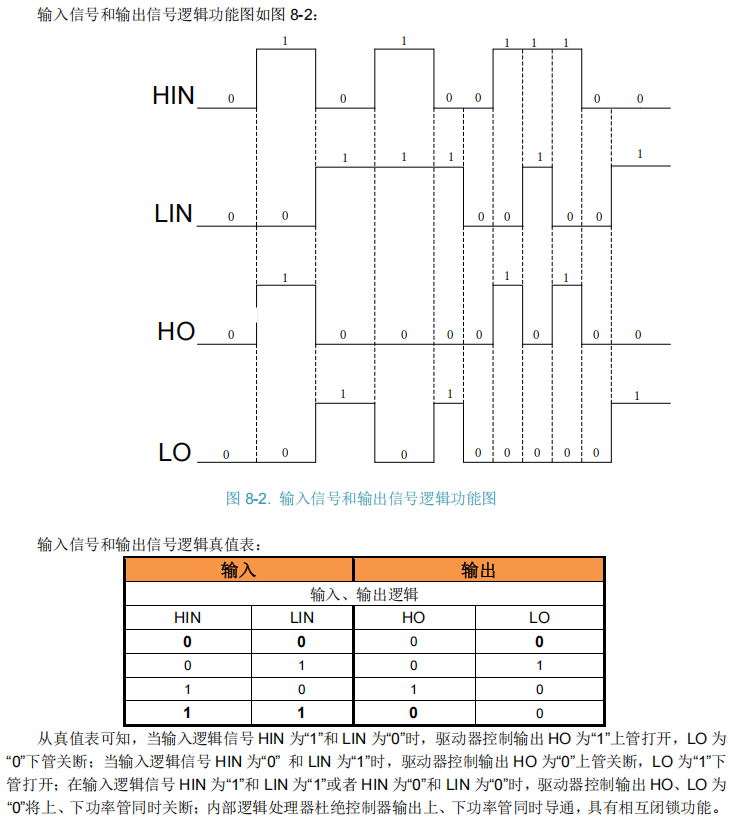

- HIN和LIN均为高电平有效，内置智能互锁逻辑。当HIN=1、LIN=0时，HO输出高电平；当HIN=0、LIN=1时，LO输出高电平；其他组合时两个输出均为低电平，确保系统安全。
四、应用设计要点
自举电路设计：
- 自举二极管应选择超快恢复二极管，反向恢复时间需小于50ns。自举电容容值根据工作频率和MOS管栅极电荷计算，推荐使用X7R材质的陶瓷电容。
电源设计考虑：
- 高压开启MOS管：推荐VCC电压10V-15V
- 低压开启MOS管：推荐VCC电压4.5V-10V
- VCC去耦电容：必须紧靠芯片引脚放置
- 建议使用1μF高频电容并联10μF电解电容
PCB布局规范：
- 驱动输出走线应短而宽，减少寄生电感
- 自举电容和二极管应靠近对应的VB和VS引脚
- 功率地和信号地应单点连接
- 使用多层板时，为功率回路提供完整地平面
栅极电阻选择：
- 根据开关速度和EMI要求选择合适栅极电阻。对于高速应用，推荐值2Ω-10Ω；对于EMI敏感场合，可适当增大至22Ω-47Ω。
热管理设计：
- 计算峰值功耗时需考虑1.4A的灌电流能力
- QFN24封装提供优异的热性能
- 充分利用PCB铜箔进行散热
五、典型应用场景
高性能无刷电机驱动器：
- 在伺服电机、工业机器人等高端应用中提供精确的三相驱动，快速的开关特性确保动态响应性能。
工业变频器：
- 驱动大功率变频器中的三相IGBT模块，300V的耐压能力适应380V工业电源系统。
新能源发电系统：
- 在光伏逆变器、风力发电变流器中驱动功率模块，支持高频开关操作。
电动汽车驱动：
- 为电控系统提供可靠的三相驱动，完善的保护功能确保行车安全。
大功率UPS系统：
- 在三相不间断电源中驱动功率开关管，提供稳定的电能转换。
六、调试与故障处理
常见问题分析：
- 输出波形过冲：
检查栅极电阻值，优化PCB布局，在栅极串联铁氧体磁珠。 - 自举电压不足：
验证自举电容容值，检查自举二极管选型，监测工作占空比。 - 交叉导通现象：
检查输入信号时序，验证死区时间设置，使用示波器监测HO/LO波形。 - 芯片温升过高：
确认开关频率是否合理，检查负载电容大小，优化散热设计。 - 驱动能力不足：
对于特大功率模块，可外接缓冲电路或选择更大驱动能力的芯片。
七、设计验证要点
- 开关性能测试：
使用高压差分探头观测各通道开关波形，验证时序关系和死区时间。 - 负载能力验证：
在不同容性负载条件下测试驱动波形质量，验证峰值电流能力。 - 自举电路验证：
监测自举电容电压在各种工作模式下的稳定性，验证高压耐受能力。 - 保护功能测试：
验证闭锁保护在各种异常条件下的响应特性。 - EMI测试：
检测开关过程中的电磁干扰，优化栅极电阻和布局。 - 温度循环测试：
在高温高湿环境下进行长期可靠性测试。
八、总结
EG2134通过其300V高压耐受能力、1.2A/1.4A的强大驱动性能和智能的保护机制，为工业级三相功率系统提供了高性能的驱动解决方案。其4.5V-20V的宽电源电压范围适应多种应用场景，纳秒级的开关速度支持高频高效操作，完善的闭锁保护确保系统绝对安全。在实际设计中，合理的自举电路设计、优化的PCB布局和精确的死区时间控制是充分发挥芯片性能的关键。
文档出处
本文基于屹晶微电子EG2134芯片数据手册V1.0版本整理编写，结合工业驱动设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
