英集芯-IP5385 IIC通信异常原因深入分析及解决方案 21

简介

        IP5385是英集芯的一款充电管理IC，支持 SCP、 PD3.0、 UFCS 等快充协议， 支持 2~6 节串联电池， 集成升降压驱动， 最大功率 100W 的移动电源 SOC。

        我们这里的应用是55W快充，具体的详细参数如下：

        输入规格：Type-C1/Type-C2 (5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A)；

     输出规格为：Type-C1/Type-C2 : 5V3A  9V3A  10V2.25A  12V3A  15V3A 20V2.25A  5-11V5A，5~20V/2.5A；

        USB-A: 10V2.25A  5V3A  9V2.0A  12V1.5A,  C1+C2+A: 5V3A。

        我们在产品调试过程中发现一个奇怪的问题，这里做一下简单的总结，和大家分享一下。

一、发现问题

        我们这里的应用场景是一主两从，主机是MCU，从机一个是IP5385，另一个是其他IC。

        我们遇到的奇怪的问题现象是这样的：首先，MCU读的IP5385寄存器数据都是正常的，包括充放电状态、小电流状态、快充状态、电压、电流、NTC等都正常，打印出来看到的数据可以看得出来，但是逻辑分析仪抓取的IP5385的寄存器数据确实有问题的，很奇怪，这是无意中发现的。

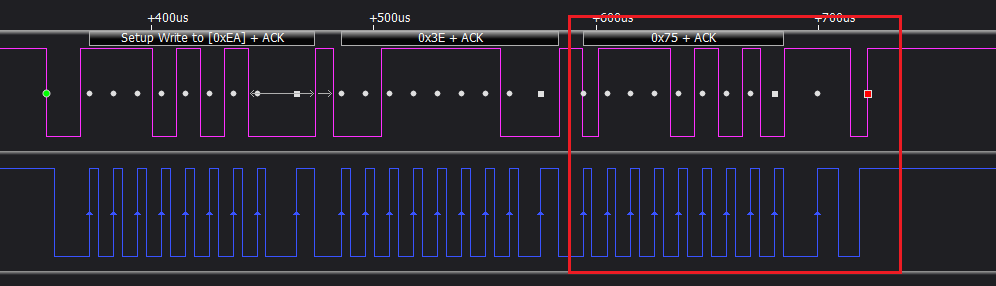

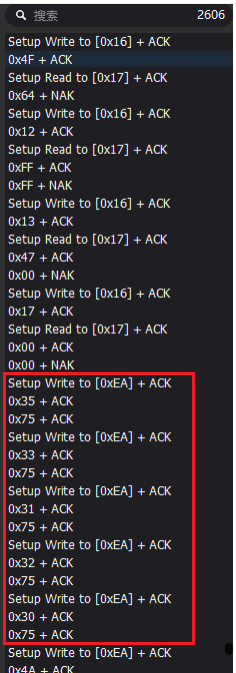

        奇怪的数据如下：



        这里的0xEA就是IP5385的写地址，这里都是读寄存器，正常来说写地址之后，就是寄存器地址，然后是读地址，读出来的寄存器数据，但是，IP5385的寄存器数据所有都是写地址之后，是寄存器地址，紧接着却是写进去数据了，而且还是ACK应答，奇怪吧，从业这么多年还是第一次遇到呢。

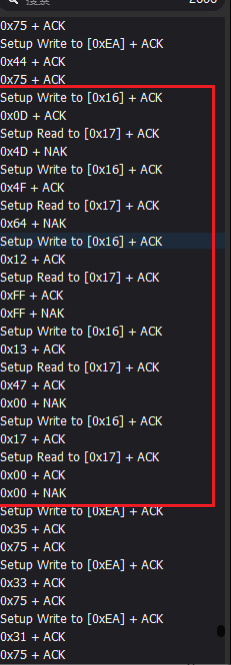

        详细的寄存器数据如下：

        但是，转折来了，另一个从机IC的IIC通信却是正常的，寄存器读取都是OK，下面把寄存器数据贴出来，对比看看。



        此刻，脑袋里呈现黑人问号，纳尼，这啥情况？下面我们跟着思路分析一波。

二、分析问题

        根据个人经验，这有可能是时序有问题，于是，用示波器抓波形分析。

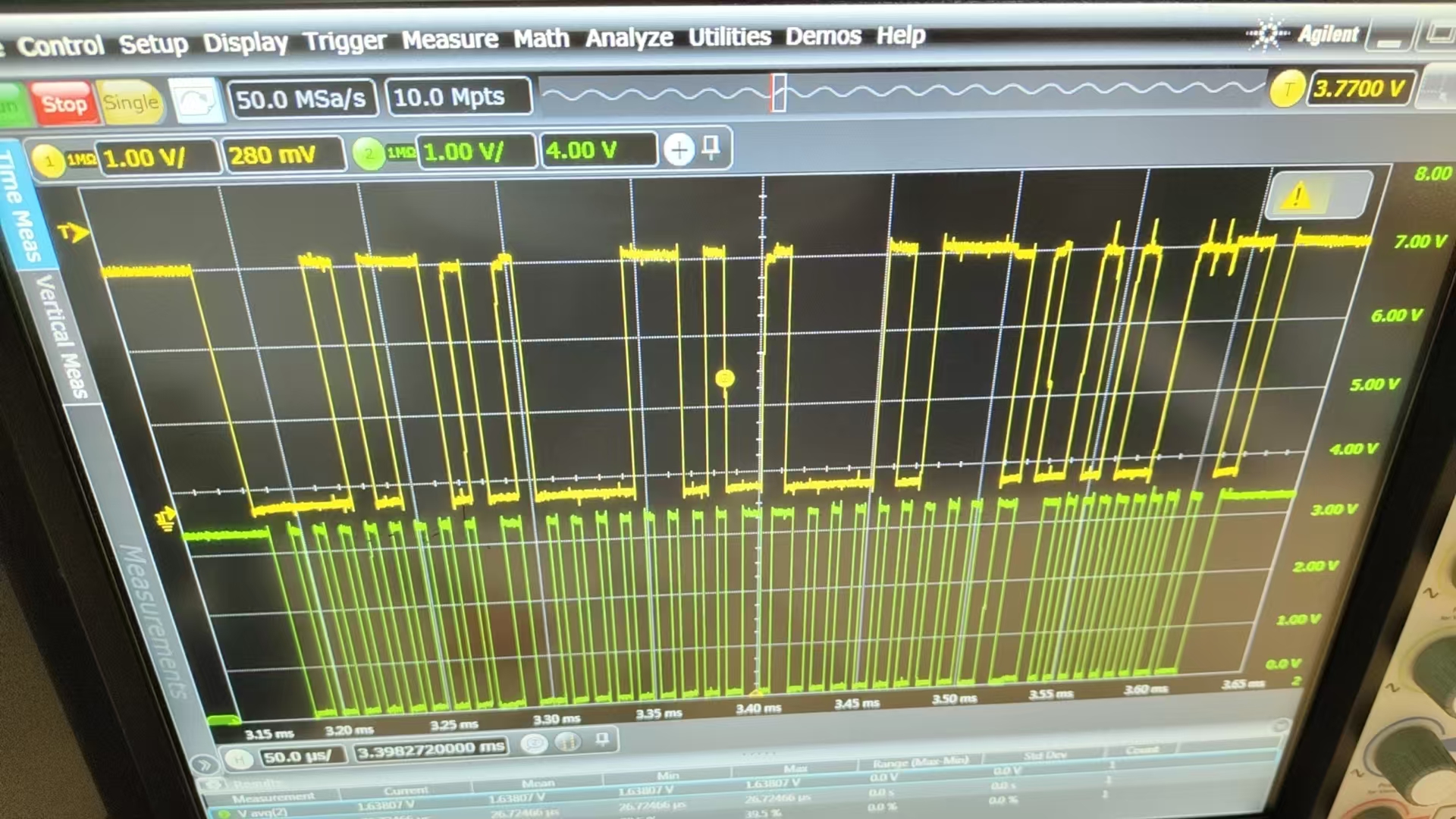

        示波器抓取波形数据如下：

        从波形来看时序和数据都是OK的，这是软件模拟的IIC，所以波形没有那么精准。但看起来都是正常的，分析到此时，没有了思路。

        别慌，这时候千万要稳住，以往的经历告诉我，遇到再大的难题，千万不要着急，最终问题都会被解决，信心很重要。

        好了，我们来回顾一下问题点。IP5385寄存器读取打印OK，逻辑分析仪抓取异常，另一个从机打印数据OK，逻辑分析仪抓取OK，那么差异点在逻辑分析抓取数据这里，通过时序来看IP5385写寄存器地址之后，本来应该读的，直接开始写了，噢，为什么没有读呢？难道时序出了问题？

        经验告诉我，遇到奇怪问题难以分析时，去看规格书，一行一行认真看，答案就藏在规格书中某一行文字中。

        于是，我开始看IP5385的寄存器规格书，一行一行看。

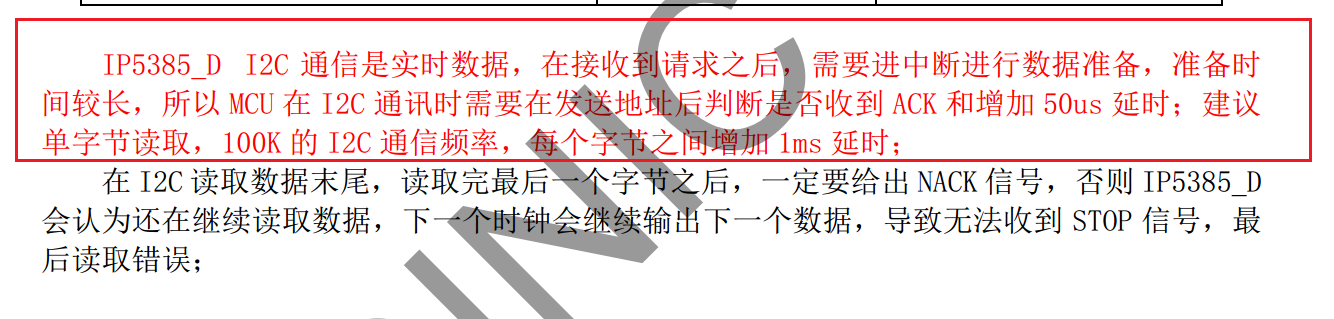

        终于，我找到了这样几行文字，还是标红的，说明很重要，如下图：

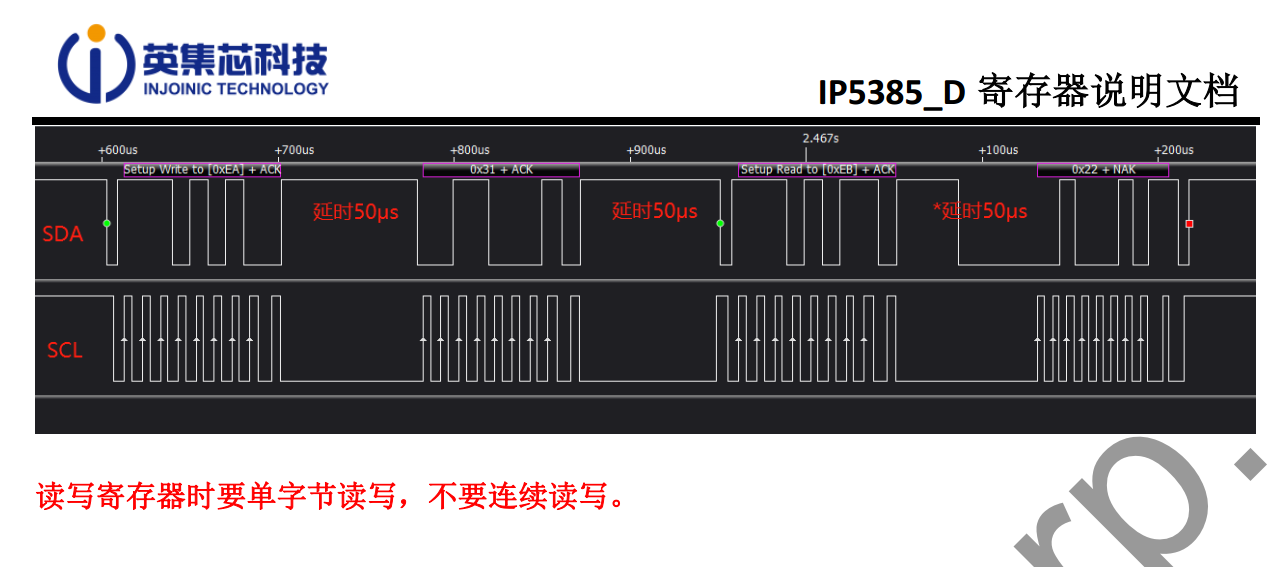

        我接着往下看，看到有一个寄存器读取的示例，如下图：

        再对比看看自己的驱动波形，嗯，于是，心中有了解决思路，开始动手调试验证。

三、解决问题

        首先，我们按照规格书提供的示例，调试IIC驱动，在发送从机写地址、片内地址、读地址的后面加一个延时50us。

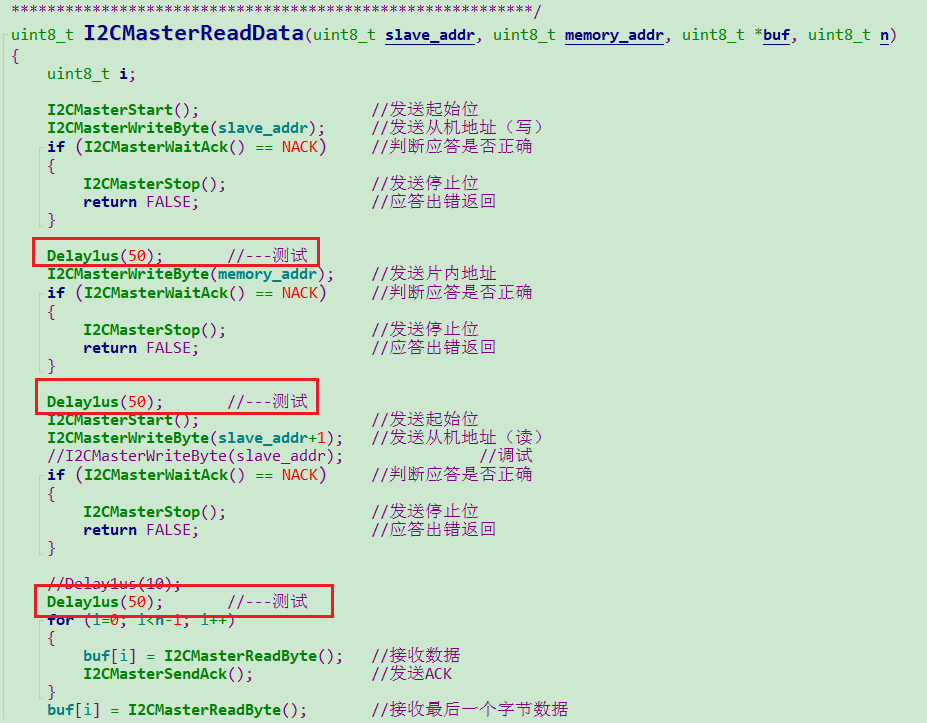

        IIC通信时序按照规格书修改，如下图：

        改完之后，烧录程序验证，用逻辑分析仪抓取数据，哎，发现数据正常了，这个寄存器数据看起来是那么优美，就像我此刻的心情一样，美美哒。

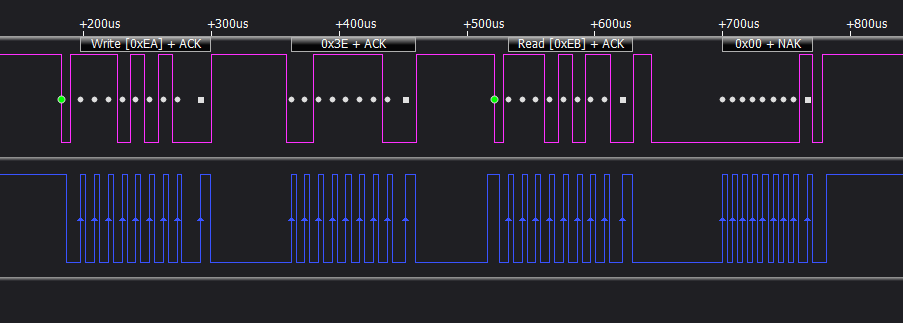

        单个数据正常的截图如下：

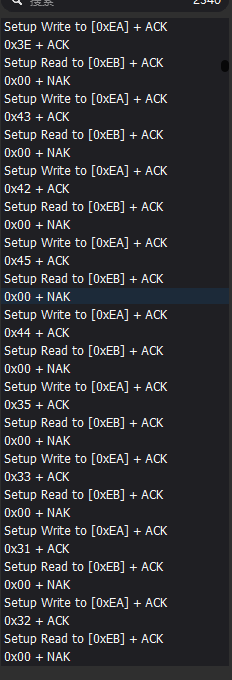

        逻辑分析仪抓取寄存器读取如下图：



四、总结

        通过这个时序问题的发现、解决过程，说明一个现象，问题往往出在很小的地方，所以，各位Engineer，遇到问题不要慌，思路要清晰，在没有头绪的时候看看规格书，总会找到答案。

        还有一点，我们在做项目的时候，一定要认真对待，要有敬畏之心，每一个项目都要尽全力去做，每一个问题都要刨根问题，日积月累，必有所得。
