多维度表征(下)|用扫描电镜,CT 与仿真“看透“再生碳纤维复合材料
从原位实验到数值模拟的多尺度验证
原位拉伸与 SEM 观察

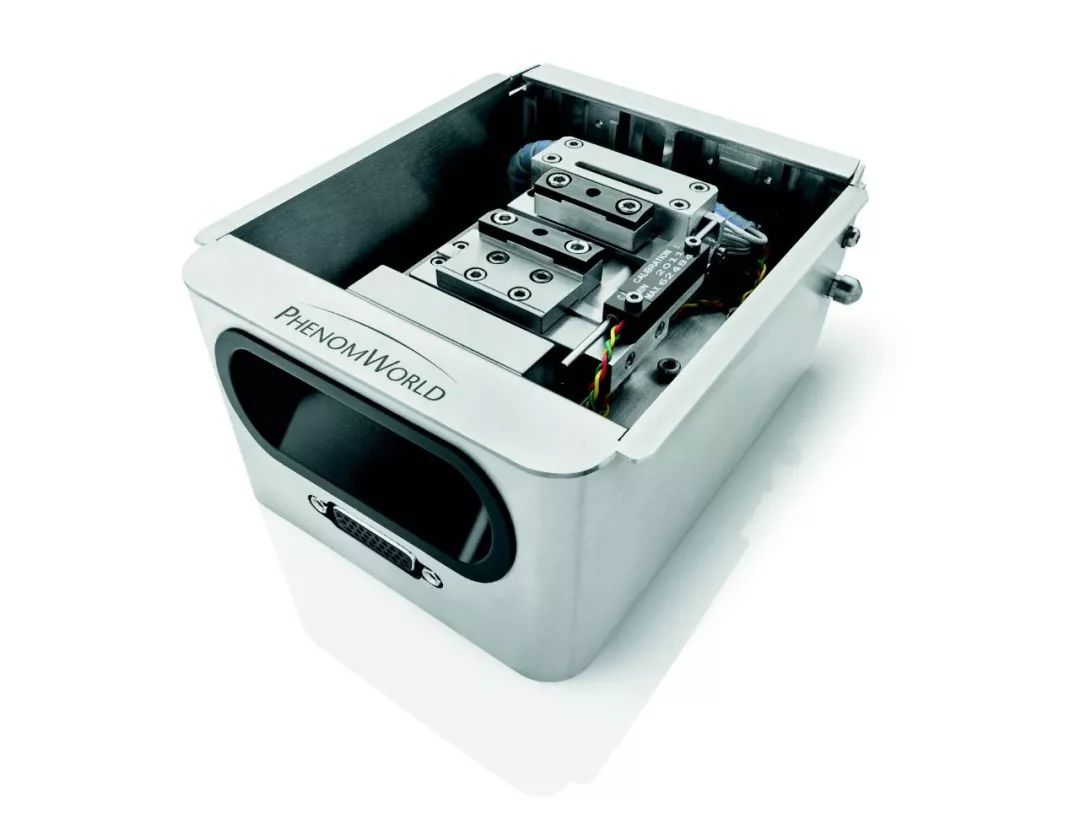

使用 Phenom XL 台式扫描电镜结合拉伸样品台，在低真空下实时观察拉伸过程。加载速率为 0.033mm/min，实时记录拉力与位移。
原位拉伸与扫描电镜观察：在低真空下实时观察拉伸过程
结果显示：
-
拉伸曲线呈弹性阶段—非线性阶段—快速断裂三阶段；
-
峰值拉力约158 N，对应伸长0.636 mm，随后快速失效；
-

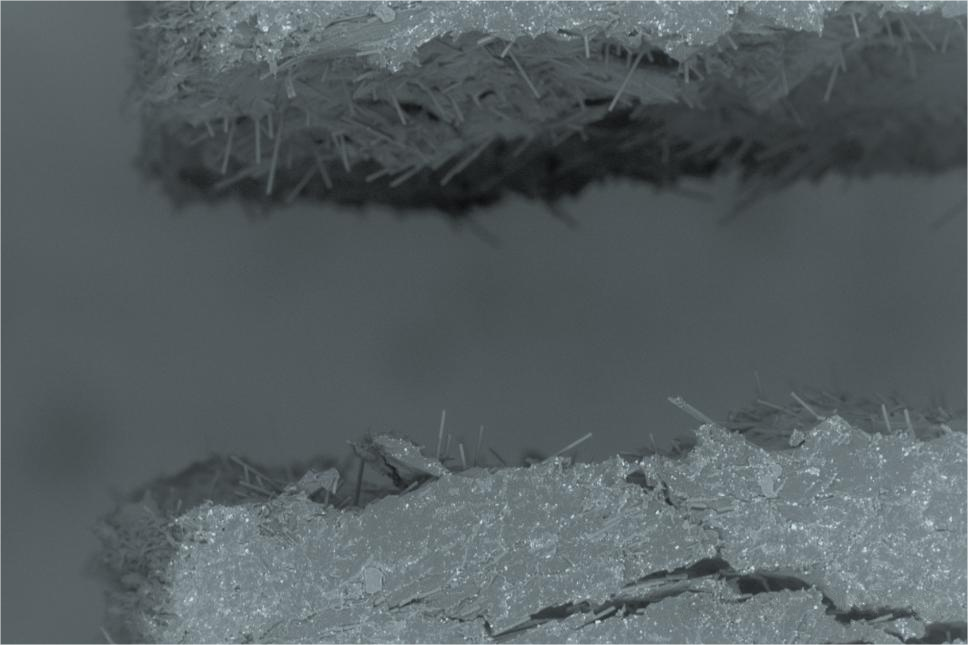

SEM 视频揭示微裂纹的萌生与扩展过程，断口观察显示大量纤维拔出与界面脱粘，验证了材料的脆性断裂特征。

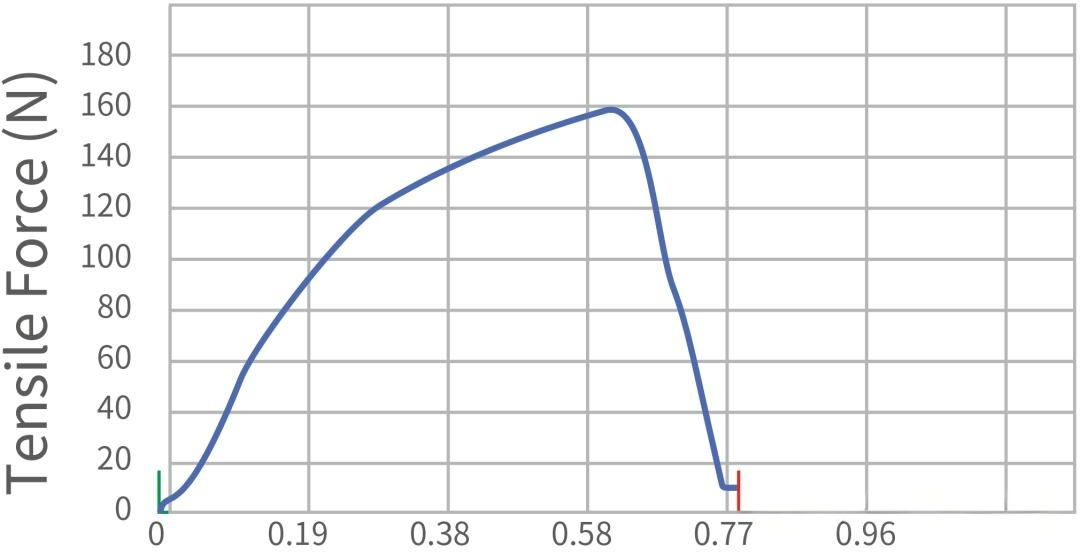

图10：原位拉伸拉力–位移曲线

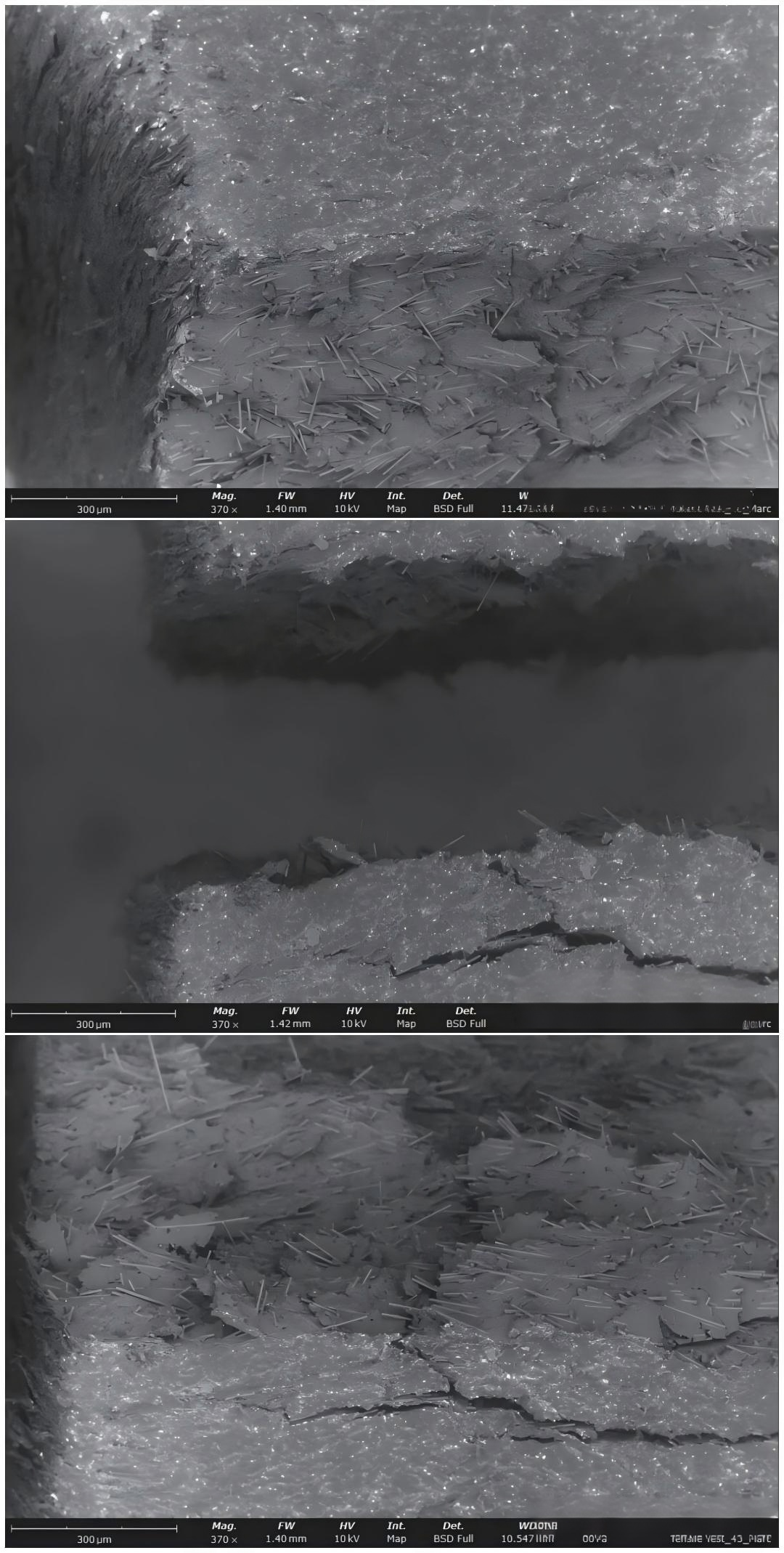

图11：断口表面扫描电镜图像

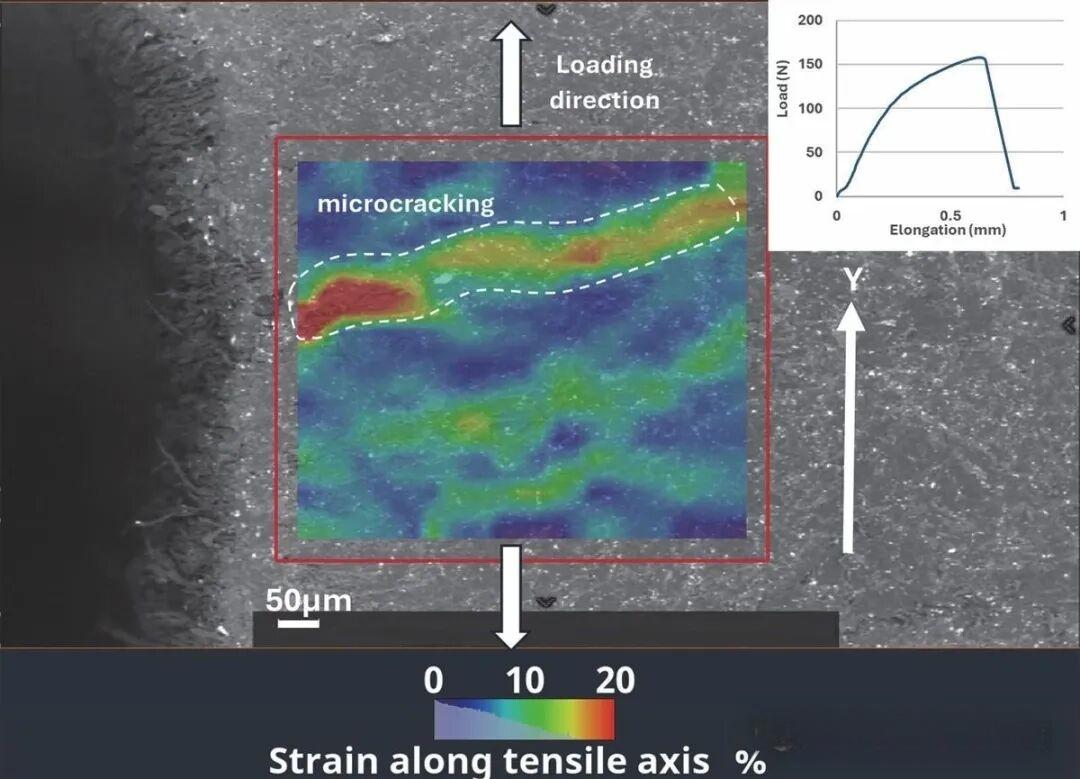

图12：扫描电镜帧叠加轴向应变场 Eyy
数字图像相关（DIC）分析
通过 Avizo 软件对 SEM 视频实施 2D DIC 分析，计算表面位移场与应变场。
数字图像相关（DIC）分析
结果发现：
-
主轴向应变 Eyy 约在上部形成 5° 倾斜的高应变带；
-
在应变带中裂纹快速扩展，最终导致宏观断裂；
-
实验应变场与有限元模拟结果高度一致，验证了建模方法的准确性。

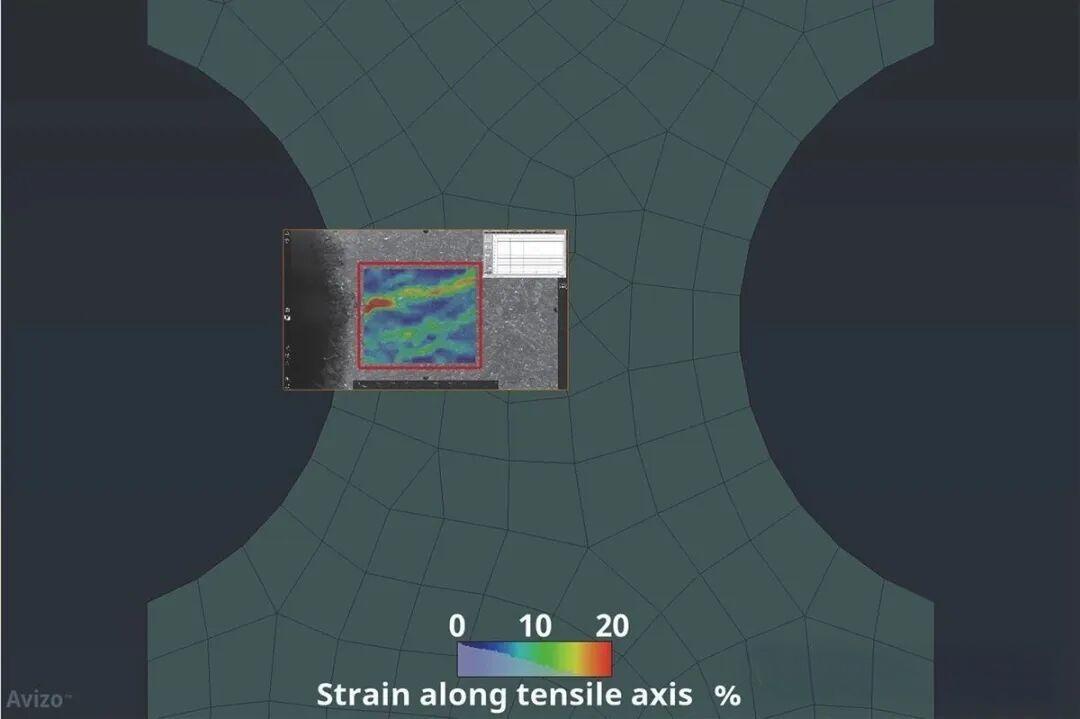

图13：有限元网格与 DIC 区域（红色方框）对比

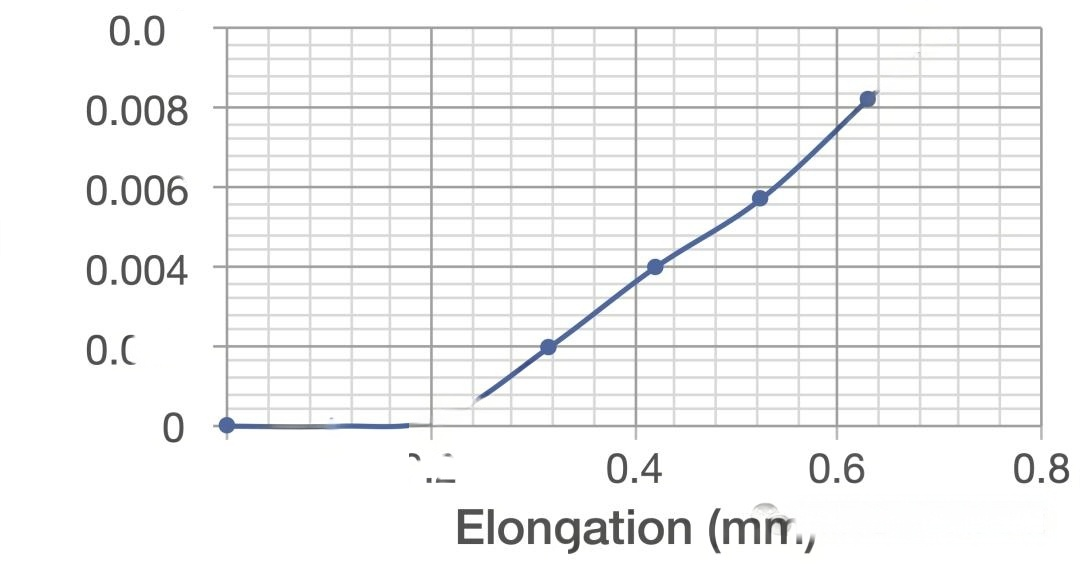

图14：应变随位移变化曲线
图15：代表性体积元的有限元模拟结果
数值建模与仿真
利用 Ansys Workbench 平台进行建模：
-
通过 CT 导出的纤维取向张量输入模型
-
在 Material Designer 中建立各向异性弹塑性材料卡片
-
将张量映射到有限元网格的局部坐标系，实现材料属性随纤维取向变化

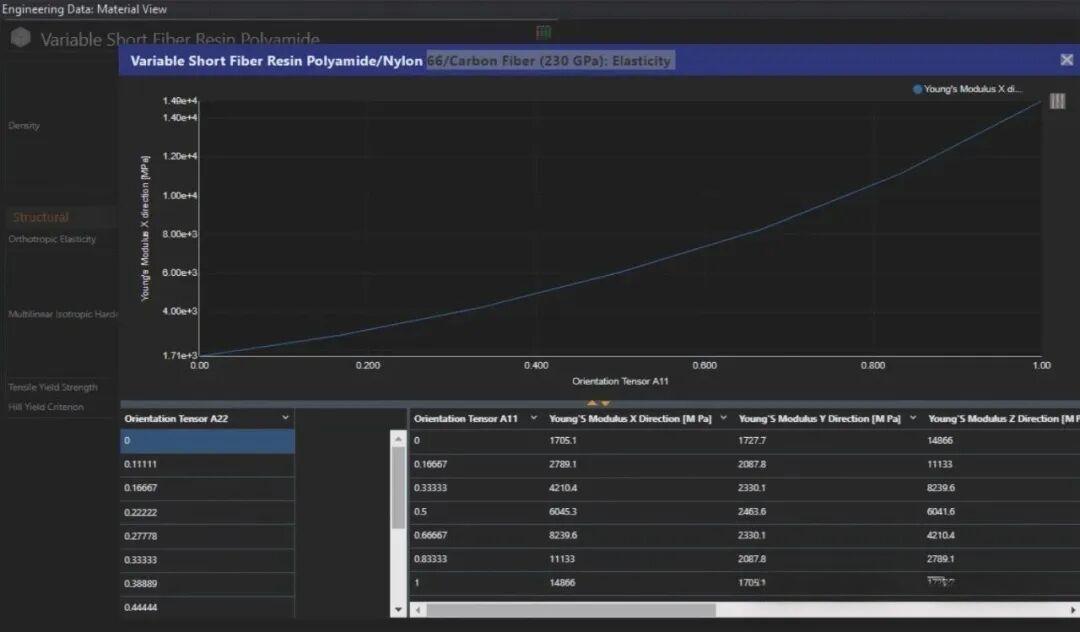

图16：材料卡与取向张量插值示意

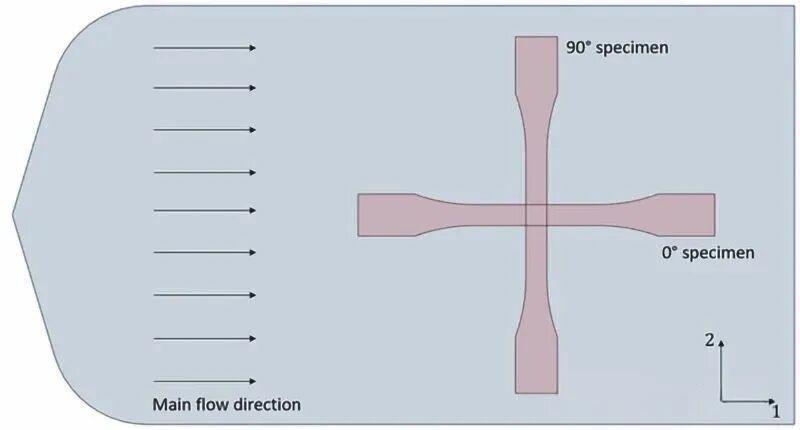

图17：用于材料标定的标准样件示意

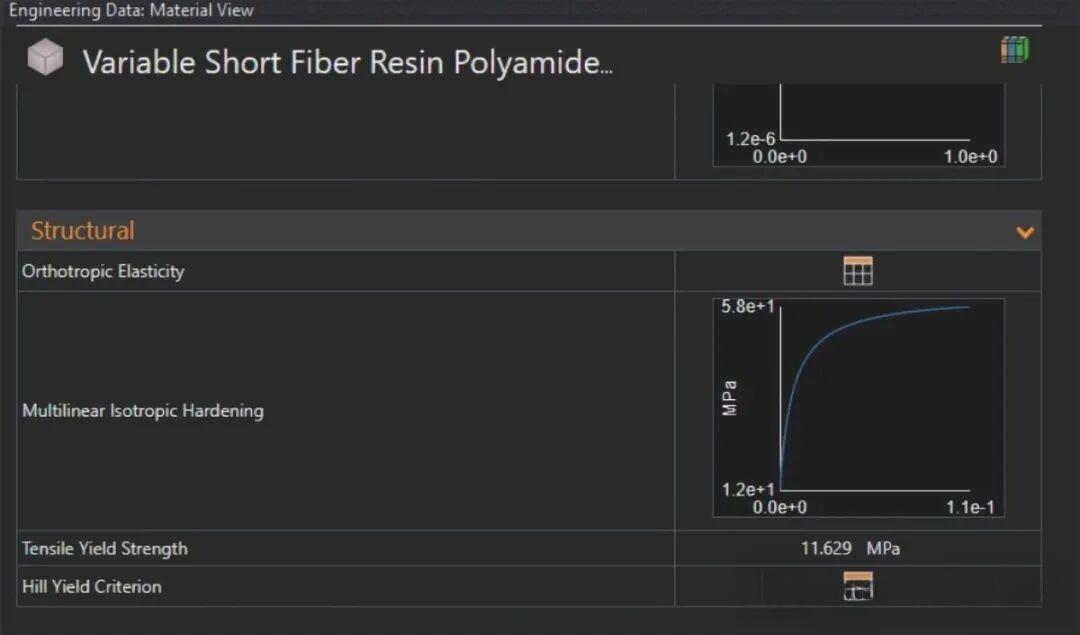

图18：最终材料模型（各向异性屈服与硬化）

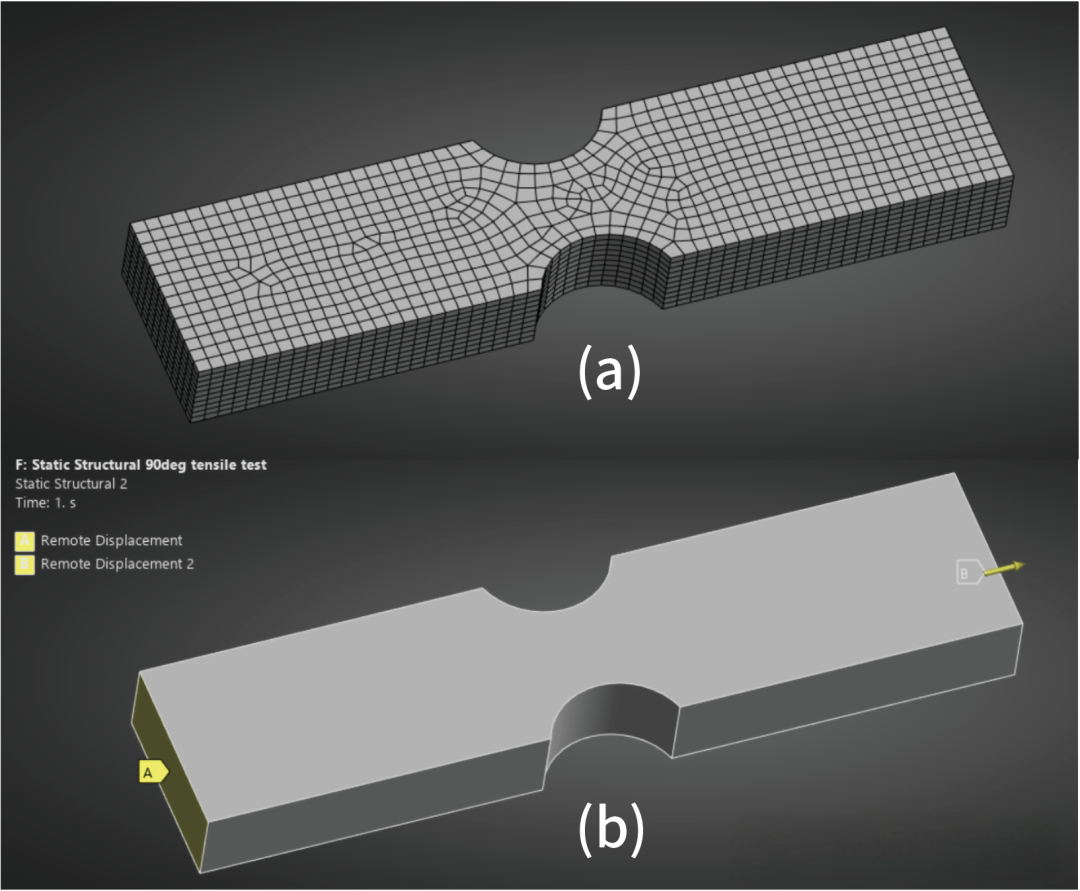

图19：SFRC 建模的网格与拉力设置

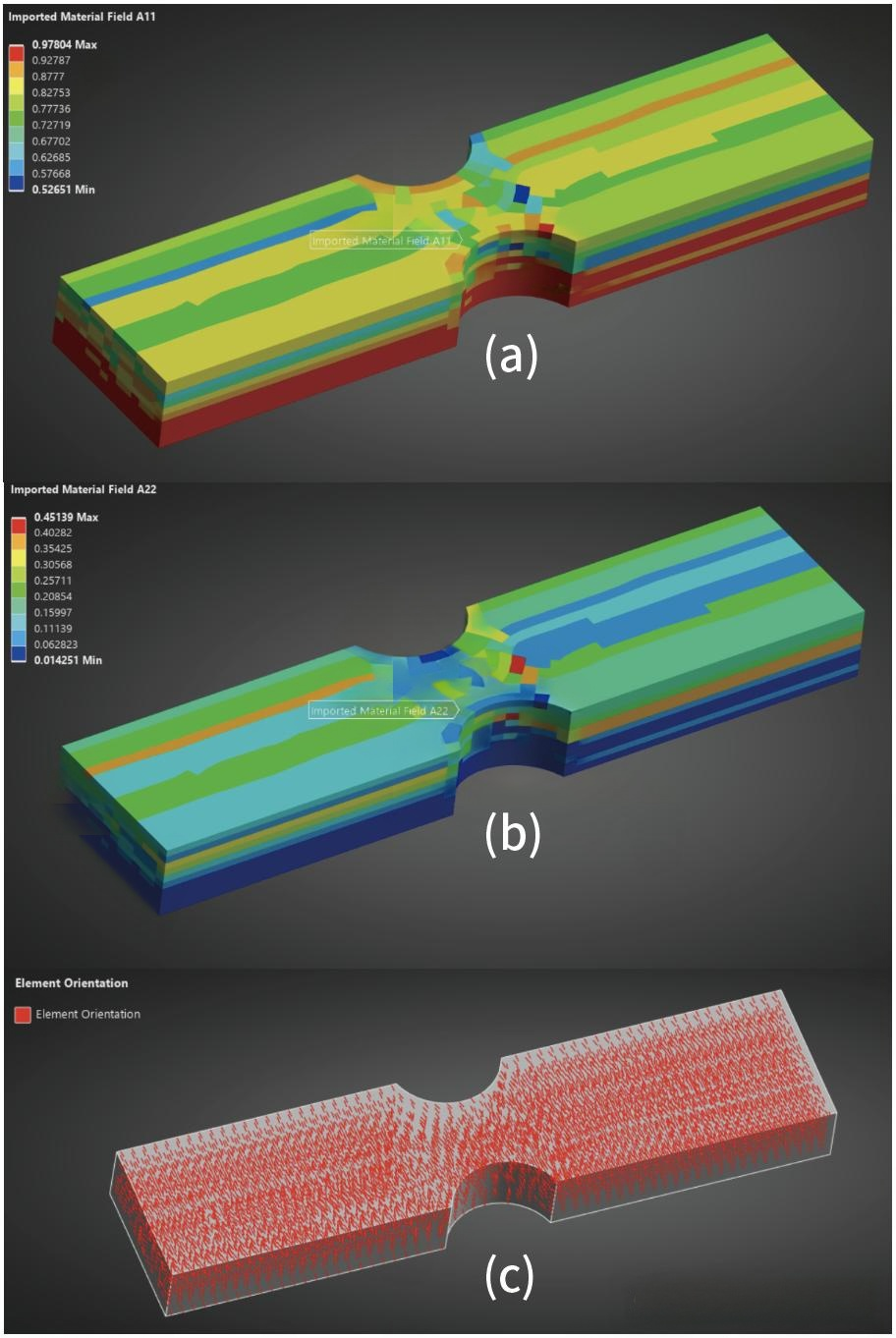

图20：纤维取向张量映射结果

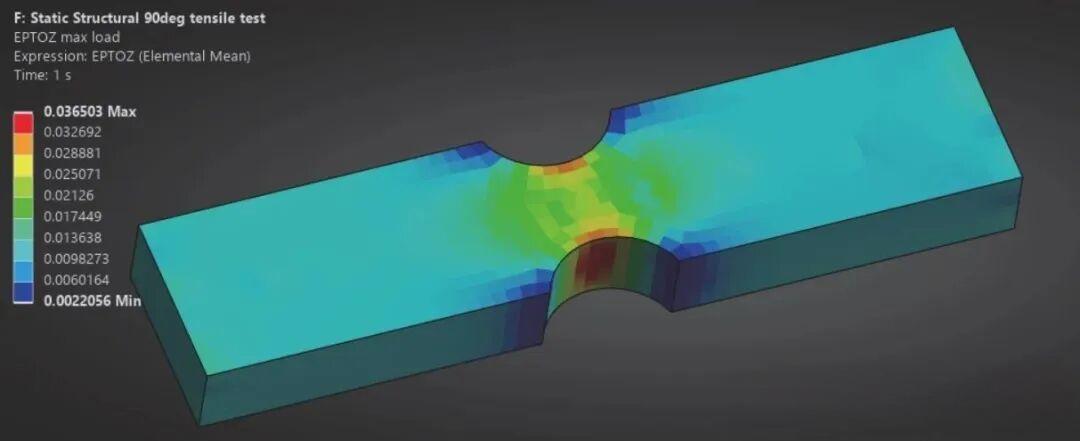

图21：轴向应变分布模拟结果
结论
该研究展示了从原料回收、3D 打印、显微成像到数值建模的全链路表征方法。通过整合显微CT、扫描电镜、DIC 与有限元分析，实现了对再生碳纤维复合材料的精确描述与性能预测。
这种方法不仅推动了可持续复合材料的工业化应用，也为预测性材料设计与绿色制造提供了范例。未来，制造商可通过类似的综合分析手段，自信地设计兼具高性能与环保特性的复合部件。
