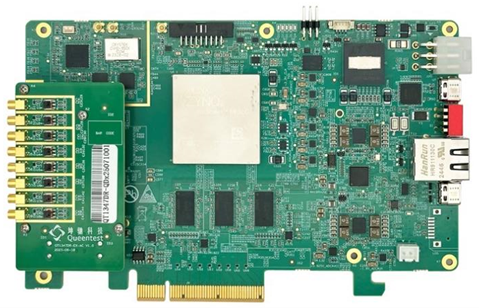

基于RFSOC47DR的射频采集卡
基于RFSOC47DR的射频采集卡，是集ADC、DAC、ARM、FPGA及丰富外设的的软件无线电产品。其分辨率为14bit，AD/DA采样率为5GS/s，支持8个通道采集与播放。提供快速的PCI Express 3.0 x8数据传输接口，可实现5GB/s的传输速率，以实时传输采集数据。板载FPGA具备实时信号处理能力，这些特性使其成为雷达通信、软件无线电等领域信号采集和分析的理想工具。基于RF SOC的软件无线电产品，广泛应用于雷达、软件无线电等领域。
规格
- AD采样率：5GS/s
- DA采样率：5GS/s
- AD/DA分辨率：14bit
- AD/DA通道数：8/8
- 连接器：MMCX
- 耦合方式：AC
- 输入/输出阻抗：50ohm
- 支持外部触发输入
- 支持多个用户自定义扩展IO
- PCIe 4.0 x8统
编程语言
Windows10/11
C&C++
软件支持
PCIe 4.0 x8
QT Spectrum Analyzer
9.8 GB/s
采集和播放时钟发生器
- 内部参考时钟输入
使用板载10MHz TCXO作为时钟模块的参考时钟，可以使板卡进行独立的采集工作。
- 外部参考时钟输入
采用外部输入的参考时钟作为时钟模块的参考时钟，默认10MHz，可以使ADC的采样时钟同参考时钟系统同步。
外部同步
通过使用外部同步时钟接口，系统能够避免时钟漂移、相位误差，确保数据的完整性与时序的一致性。预留一路外部同步输入，可以控制数据流的时序，确保数据在适当的时刻被发送和接收。
触发模式：
软件触发、内部脉冲触发、外部脉冲触发、通道触发、预触发、延迟触发。
采集模式:
有限点单次采集、有限点多次采集、无限点多次采集、时间戳.
数据源模式 :
内部DDS播放模式、外部文件播放模式
