EG1164 DC-DC升压型同步整流电源芯片技术解析
一、芯片核心定位
EG1164是一款高压大电流升压型同步整流DC-DC电源管理芯片，采用同步整流架构实现高效率功率转换，最高支持600V输出电压，特别适合高压大电流应用场合。
二、关键电气参数详解
电源管理参数

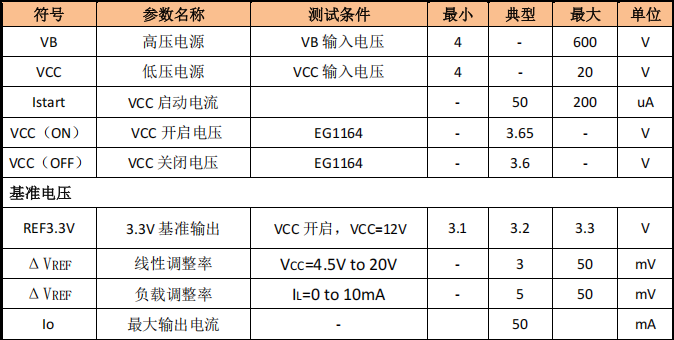

- VCC工作电压范围：4V至20V
芯片控制电路的供电范围，需在此范围内确保芯片正常工作，超出范围可能影响控制精度和可靠性。 - VCC开启电压：3.65V典型值
当VCC引脚电压达到此阈值时，芯片开始正常工作，内部电路开始工作。 - VCC关闭电压：3.6V典型值
当VCC引脚电压低于此值时，芯片进入欠压锁定状态，停止工作以保护系统。 - 基准输出电压：3.2V±0.1V
REF3.3V引脚提供的精密基准电压，最大输出电流50mA，可为外部电路提供稳定参考。
控制特性参数
- 振荡频率范围：0至300kHz可调
通过CP引脚外接电容调节开关频率，计算公式为f=(18×10⁶)/Cp，其中Cp单位为pF。 - 误差放大器基准电压：1.2V±0.02V

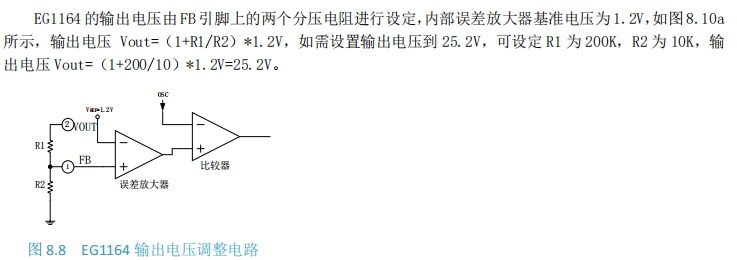

FB引脚的内部基准电压，通过外部分压电阻设置输出电压的关键参数。 - 峰值电流检测阈值：180mV
高端和低端电流比较器的检测阈值，用于实现逐周期电流限制保护。
三、芯片架构与工作原理
同步整流架构
- EG1164采用同步整流技术，用MOSFET替代传统的续流二极管，显著降低导通损耗。高端和低端MOSFET通过内部驱动器精确控制开关时序，200ns的死区时间确保不会出现直通现象。
控制环路设计
- 芯片内部集成完整的电压模式控制环路，误差放大器通过FB引脚监测输出电压，与内部1.2V基准比较后产生误差信号，通过PWM调制控制功率级工作。
保护功能机制
- 逐周期电流限制：通过检测高低端MOSFET的电流，在每个开关周期实施过流保护
- 欠压锁定：监测VCC电压，在供电不足时关闭芯片防止异常工作
- 软启动功能：通过SS引脚外接电容控制启动过程，减少冲击电流
四、应用设计要点
启动电压设置
通过EN引脚外部电阻网络灵活设置系统的启动和关闭电压：
启动电压计算公式：
1.2V × (R20+R21)/R21 + 18μA × R20
关闭电压计算公式：
1.2V × (R20+R21)/R21
这种设计允许根据具体应用需求精确设定工作电压范围。
功率级设计
电感选择计算：

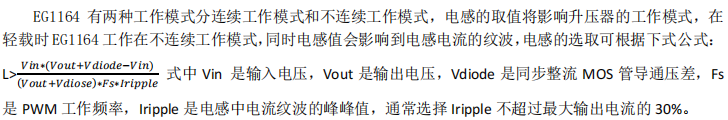

- 电感值需要根据输入输出电压、开关频率和电流纹波要求计算。通常将电流纹波控制在最大输出电流的30%以内，以平衡效率和动态响应。
MOSFET选型要求：
- 高端MOSFET需承受最高600V的电压应力
- 低端MOSFET需优化导通电阻和开关特性
- 两者都需要考虑栅极电荷和反向恢复特性

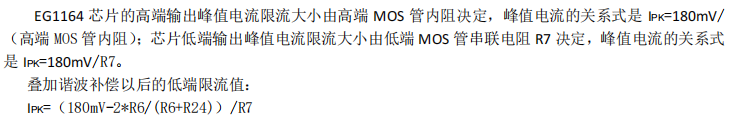

峰值电流限制设置
高端限流：
通过高端MOSFET的内阻设定：
Ipx = 180mV / Rds(on)_high
低端限流：
通过外部检测电阻设定
Ipx = 180mV / R7
在需要谐波补偿的应用中，采用更复杂的计算公式确保限流精度。
五、外围元件设计指南
电容配置要求
- REF3.3V去耦：紧靠引脚放置0.1μF陶瓷电容，抑制高频噪声
- VCC储能电容：10μF贴片陶瓷电容或0.1μF陶瓷电容并联10μF电解电容

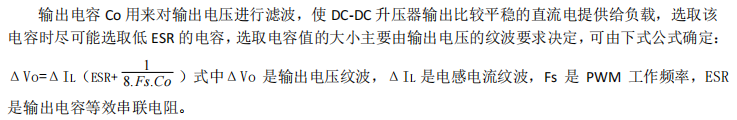

- 输出电容：选择低ESR电容，根据纹波要求计算容值
频率设置设计

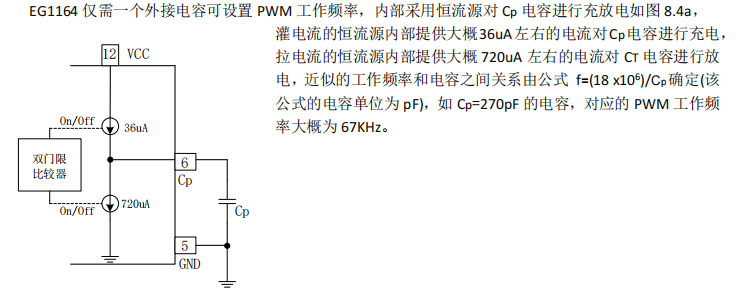

通过CP引脚电容精确设置开关频率：
- 270pF电容对应67kHz开关频率

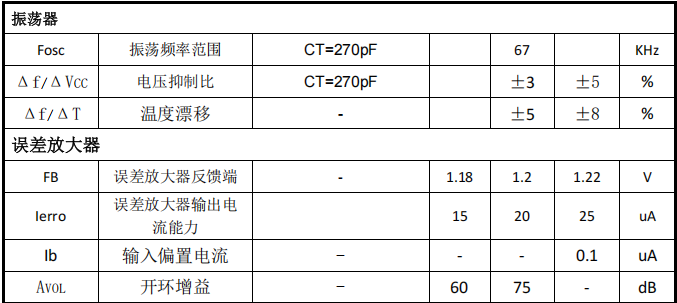

- 频率稳定性：电压抑制比±3%，温度漂移±5%
软启动配置
- 通过SS引脚外接电容控制启动斜率，电容值越大软启动时间越长，有效抑制启动冲击电流。
六、典型应用场景
- 电动自行车转换器
在48V转84V系统中，EG1164提供高效可靠的电压转换，其同步整流架构确保在宽负载范围内保持高效率，满足电动自行车对续航里程的要求。 - 工业控制系统
为工业设备提供稳定的高压电源，其600V的耐压能力适应工业现场的电压波动，完善的保护功能确保系统在异常情况下安全运行。 - 电信电源系统
在通信设备中提供高效的电源转换，其精确的电压控制和快速的动态响应满足通信设备对电源质量的高要求。
七、PCB布局关键要点
功率回路布局
- 功率路径走线尽可能短而宽，减小寄生电感和电阻
- 高低端MOSFET、电感和输入输出电容形成的功率回路要紧凑
信号完整性
- 模拟信号线（FB、ERRO等）远离功率开关节点
- CP、SS等敏感引脚布局要紧凑，避免噪声耦合
热管理设计
- 充分利用PCB铜箔为功率器件散热
- 高压大电流应用需考虑额外的散热措施
八、调试与故障处理
常见问题分析
启动异常：
- 检查VCC电压是否达到开启阈值
- 验证EN引脚配置是否正确
- 确认软启动电容是否合适
输出电压不稳定：
- 检查FB分压网络精度和布局
- 验证补偿网络参数
- 检测电感值是否合适
效率偏低：
- 优化MOSFET选型，降低开关损耗
- 检查死区时间设置
- 优化PCB布局降低寄生参数
九、设计验证要点
性能测试项目
- 负载调整率：验证不同负载条件下的输出电压稳定性
- 线性调整率：测试输入电压变化时的输出稳定性
- 效率测试：在整个工作范围内测量转换效率
- 瞬态响应：评估负载突变时的动态性能
可靠性验证
- 保护功能测试：验证过流、欠压等保护功能的可靠性
- 温度测试：在工作温度范围内验证性能稳定性
- 长期老化：评估产品的长期可靠性
总结
EG1164通过其同步整流架构、灵活的频率设置和完善的保护功能，为高压大电流升压应用提供了高效的解决方案。其600V的耐压能力和精密的控制特性使其在工业控制、电动交通工具等应用中表现出色。合理的外围器件选择和优化的PCB布局是充分发挥其性能的关键。
文档出处
本文基于屹晶微电子EG1164芯片数据手册V1.0版本编写，结合开关电源设计理论和工程实践经验整理而成。具体设计时请参考最新官方文档，并在实际应用中进行充分的测试验证。
