EG27324 带关断功能双路MOS驱动芯片技术解析

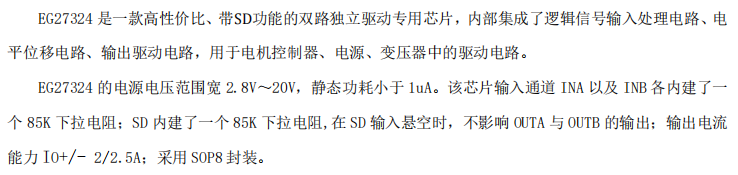

一、芯片核心定位
EG27324是一款高性价比双路独立MOS管栅极驱动芯片，集成关断控制功能，具有极低静态功耗和强驱动能力，专用于电池供电和便携式设备中的功率开关驱动应用。
二、关键电气参数详解
电源电压特性：
- VDD工作电压范围：2.8V至20V
极宽的电源电压范围使其能够适应从锂电池到工业电源的各种应用场景。 - 静态电流：<1μA典型值
在输入悬空时的极低功耗特性，特别适合电池供电的常待机设备。

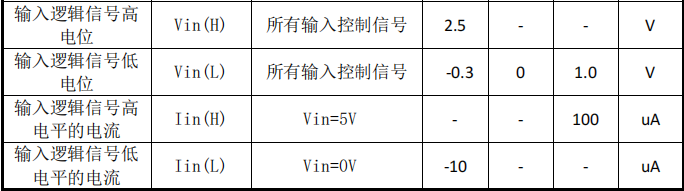

输入逻辑特性：
- 高电平阈值：>2.5V
兼容3.3V和5V逻辑系统，具有良好的接口适应性。 - 低电平阈值：<1.0V
提供足够的噪声容限，确保在干扰环境下的稳定工作。 - 内置下拉电阻：85kΩ
INA、INB、SD引脚均内置下拉电阻，确保悬空时处于确定状态。

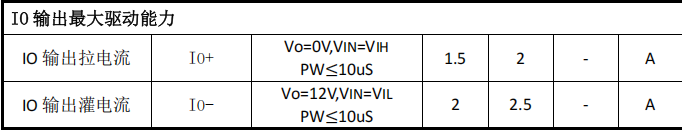

输出驱动能力：
- 拉电流能力：2A典型值
输出高电平时的驱动能力，直接影响MOS管的开启速度。 - 灌电流能力：2.5A典型值
输出低电平时的吸收能力，决定MOS管的关断速度。
开关时间特性：
- 开通延时：80ns典型值
从输入信号有效到输出开始响应的延迟时间。 - 关断延时：60ns典型值
从输入信号无效到输出开始关断的延迟时间。 - 上升时间：40ns典型值
输出从低到高的跳变时间，影响开关损耗和EMI。 - 下降时间：20ns典型值
输出从高到低的跳变时间，影响开关损耗和EMI。
三、芯片架构与工作原理
双路独立驱动架构：
- EG27324集成两路完全独立的驱动通道，每路包含电平位移电路和输出驱动级。A路和B路可同时工作，分别驱动不同的功率开关管。

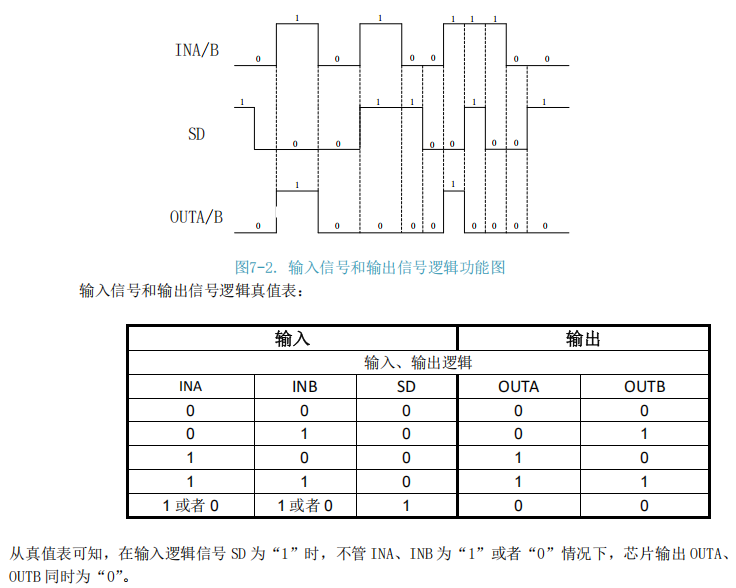

关断控制机制：
- SD（Shutdown）引脚提供全局关断功能，当SD为高电平时，强制两路输出均为低电平，无视INA、INB的输入状态。此功能可用于系统保护、节能模式或故障处理。
电平位移设计：
- 内部电平位移电路确保输入逻辑信号与输出驱动信号的电气隔离，支持宽范围电源电压操作。
四、应用设计要点
电源设计考虑：
- VDD引脚需就近布置0.1μF～1μF去耦电容
- 对于大功率应用，建议使用更大容量的储能电容
- 电源走线应足够宽，以承受峰值驱动电流
PCB布局规范：
- 驱动输出走线应短而直，减少寄生电感
- 功率地和信号地应分开布局，在芯片附近单点连接
- SD敏感信号线应远离噪声源
SD引脚处理：
- 正常工作时SD引脚应接低电平或通过MCU控制
- 在不需要关断功能的应用中，SD引脚可直接接地
- SD引脚的上升/下降时间应控制在合理范围内
栅极驱动配置：
- 根据MOS管栅极电荷量选择合适的栅极电阻
- 对于高频开关应用，建议使用较小的栅极电阻（1-10Ω）
- 在EMI敏感场合，可适当增大栅极电阻值
五、典型应用场景
移动电源系统：
- 利用其低静态功耗特性，显著延长电池待机时间。双路驱动可同时控制升压和降压电路中的功率管。
无线充电设备：
- 驱动无线充电发射端的全桥或半桥功率电路，快速的开关特性确保能量传输效率。
电机驱动控制：
- 在变频水泵、小型电机驱动中提供可靠的栅极驱动，SD功能可用于紧急停止或节能控制。
电源转换系统：
- 在DC-DC变换器中驱动同步整流管和主开关管，支持高频开关操作。
变压器驱动：
- 驱动隔离变压器初级侧的推挽或全桥电路，实现高效的功率转换。
六、调试与故障处理
常见问题分析：
- 输出波形过冲：
检查PCB布局，缩短驱动回路，在栅极串联适当电阻。 - SD功能异常：
确认SD引脚电平是否符合要求，检查下拉电阻是否正常工作。 - 驱动能力不足：
对于特大功率MOS管，可并联驱动电阻或选择更大驱动能力的芯片。 - 电源噪声影响：
加强VDD引脚的去耦，在电源入口处添加更大容量的电容。
七、设计验证要点
- 开关性能测试：
使用示波器观测输入输出波形，验证开关时序和信号完整性。 - 负载能力验证：
在不同容性负载条件下测试驱动波形质量，确保实际应用中的可靠性。 - 功耗测试：
测量静态和工作状态下的电源电流，验证低功耗特性。 - SD功能测试：
验证关断功能的响应时间和可靠性，确保保护机制有效。 - 温度测试：
在全功率工作条件下监测芯片温升，评估散热设计的合理性。
八、总结
EG27324通过其双路独立驱动架构、极低静态功耗和灵活的关断控制，为便携式和电池供电设备提供了优异的功率驱动解决方案。其宽电源电压范围适应多种应用场景，强大的驱动能力支持快速开关操作，集成的SD功能增强了系统安全性和节能特性。在实际设计中，合理的电源去耦、优化的PCB布局和恰当的栅极驱动配置是充分发挥芯片性能的关键。
文档出处
本文基于屹晶微电子EG27324芯片数据手册V1.1版本整理编写，结合低功耗驱动设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
