Android MediaCodec 硬编解码实战：从Camera预览到H264流与回环渲染

news 2025/11/14 5:59:43

一、核心概览

MediaCodec是Android提供的底层音视频编解码接口，其设计基于生产者-消费者模型，通过缓冲区队列进行异步数据处理。这对于高性能、低延迟的视频处理至关重要。

核心组件：
- Input Buffers：存放待处理（编码或解码）的原始数据。
- Output Buffers：存放处理后的结果数据。
- MediaFormat：描述数据格式的关键配置（如视频的宽、高、比特率、颜色格式等）。

二、工作流程：一场数据的“奇幻漂流”

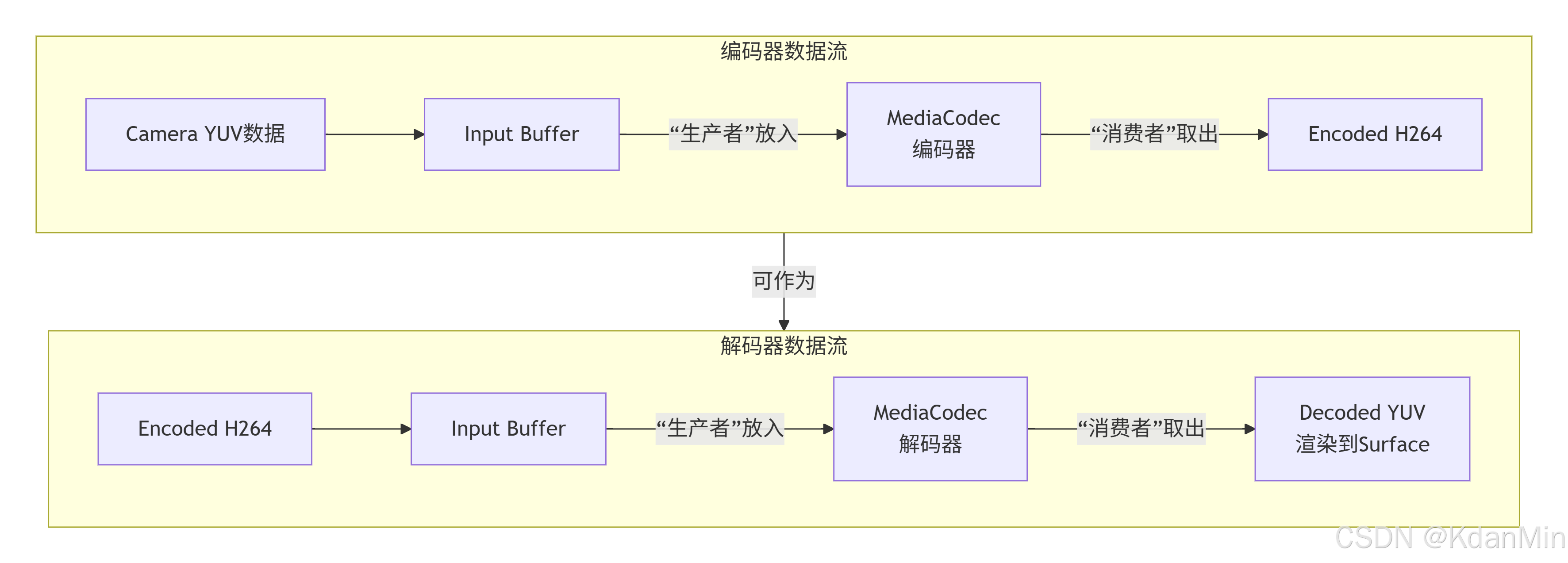

数据在MediaCodec中的旅程可以概括为以下流程图，它清晰地展示了编解码的异步处理过程：

三、关键步骤与要点

1. 视频编码（Camera YUV -> H264）

创建与配置：

java

// 1. 创建编码器实例
mediaCodec = MediaCodec.createEncoderByType(MediaFormat.MIMETYPE_VIDEO_AVC);// 2. 配置MediaFormat
MediaFormat format = MediaFormat.createVideoFormat(MIME_TYPE, width, height);
format.setInteger(MediaFormat.KEY_BIT_RATE, bitrate); // 比特率，决定画质和体积
format.setInteger(MediaFormat.KEY_FRAME_RATE, framerate); // 帧率
format.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, iFrameInterval); // 关键帧间隔（秒）
format.setInteger(MediaFormat.KEY_COLOR_FORMAT, colorFormat); // !!!关键：颜色空间// 3. 配置编码器
mediaCodec.configure(format, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);

要点：

颜色格式：Camera预览数据通常为YV12或NV21，而编码器普遍支持的是YUV420Flexible或具体的YUV420Planar。格式不匹配是导致绿屏、花屏的首要原因，必须进行转换。

数据流转（参考流程图）：
- 输入（生产）：从Camera获得YUV数据后，dequeueInputBuffer获取一个输入缓冲区，填入数据后queueInputBuffer将其交还给编解码器。
- 输出（消费）：循环调用dequeueOutputBuffer，当拿到有效索引后，从对应的Output Buffer中读取H264裸流数据，最后务必releaseOutputBuffer释放缓冲区。

2. 视频解码（H264 -> SurfaceView渲染）

创建与配置：

java

// 1. 创建解码器
mediaCodec = MediaCodec.createDecoderByType(MediaFormat.MIMETYPE_VIDEO_AVC);// 2. 配置MediaFormat (关键：传递SPS & PPS)
MediaFormat format = MediaFormat.createVideoFormat(MIME_TYPE, width, height);
// CSD（Codec-Specific Data）是解码器的“说明书”
format.setByteBuffer("csd-0", ByteBuffer.wrap(sps));
format.setByteBuffer("csd-1", ByteBuffer.wrap(pps));
format.setInteger(MediaFormat.KEY_MAX_INPUT_SIZE, width * height);// 3. 配置解码器并绑定Surface
mediaCodec.configure(format, surface, null, 0); // 传入Surface用于渲染

要点：

SPS/PPS：这是H264的序列参数集和图像参数集，包含了解码整个视频流所需的关键信息（如分辨率、profile等）。通常附着在第一个关键帧之前，必须正确提取并配置给解码器。
Surface输出：解码时配置一个Surface，解码后的YUV数据会直接渲染到其上，避免了手动处理YUV数据，极大提升了效率。

数据流转：
- 输入H264数据到解码器。
- 从解码器输出时，调用releaseOutputBuffer(outputBufferIndex, true)，其中第二个参数render设置为true，通知编解码器将解码后的图像渲染到配置的Surface上。

四、实战架构与性能心法

上述实例实现了一个“编解码回环”（Camera -> 编码 -> 解码 -> SurfaceView），其核心架构如下：

Camera预览管理：使用带Buffer的预览回调setPreviewCallbackWithBuffer，避免GC，保证帧率稳定。
双缓冲队列：
- mPreviewBuffers_dirty/clean：管理从Camera来的原始YUV数据。
- mDecodeBuffers_dirty/clean：管理编码后的H264数据。
- 目的：解耦数据生产（Camera/编码器）和消费（编码器/解码器）线程，实现异步流水线处理。
编解码线程：在独立的CodecThread中处理所有MediaCodec操作，防止阻塞UI线程。

总结与心法：

异步是灵魂：绝不在主线程调用dequeueInput/OutputBuffer，尤其是使用timeoutUs = -1（无限等待）。
颜色空间是基石：确保Camera输出格式与编码器输入格式匹配，否则必然失败。
缓冲区生命周期：queueInputBuffer和releaseOutputBuffer的调用必须准确，否则会迅速导致队列阻塞或编解码器停止工作。
善待MediaCodec State Machine：理解configure -> start -> (processing) -> flush/stop -> release的状态流转， improper state calls will throw IllegalStateException.
追求零拷贝：在解码时，利用Surface直接渲染，是性能最高的方式。在编码时，合理复用ByteBuffer，减少内存分配。
