RC阻尼与RCD吸收电路

news 2025/11/13 17:18:08

一、 RC阻尼电路 (RC Damping Circuit)

1. 什么是RC阻尼电路？

RC阻尼电路是一种利用电阻（R）和电容（C）组成的被动网络，主要用于抑制电路中的振荡或过冲。它通过消耗能量来“阻尼”系统，使其更快地达到稳定状态。

核心作用：抑制LC谐振。
应用场景：
- 开关电源（如Buck, Boost）中，用于抑制开关管（MOSFET/IGBT）关断时的电压尖峰。
- 高速数字电路中，用于抑制信号线上的反射和振铃。
- 变压器初级绕组的反电动势吸收。

2. 工作原理

在开关电源中，当开关管（如MOSFET）快速关断时，其寄生电感（L）和寄生电容（C）会形成一个LC谐振回路，导致电压出现剧烈的振荡（即电压尖峰）。RC阻尼电路通过以下方式工作：

并联在LC谐振回路两端：将RC网络并联在产生振荡的节点上。
提供阻尼路径：当LC回路开始振荡时，电容C会充电和放电，电流会流经电阻R。
消耗能量：电阻R将振荡的能量转化为热能消耗掉，从而抑制了振荡的幅度，使电压更平滑。

关键点：RC阻尼电路的阻值 R 需要精心选择，使其处于临界阻尼或过阻尼状态，以达到最佳的抑制效果。如果 R 太大，阻尼效果差；如果 R 太小，可能会引入新的问题。

二、 RCD吸收电路 (RCD Snubber Circuit)

一、电路结构分析

这是一个典型的反激式（Flyback）开关电源拓扑。RCD吸收电路用于保护主开关管（MOSFET）在关断时免受高压尖峰的损害。

输入源：50Hz交流电 → 桥式整流 → 470μF滤波电容 → 直流电压。
核心元件：
- MOSFET：主开关管，由25kHz方波驱动。
- 变压器：储能和隔离元件。
- 二极管 (D)：次级整流二极管。
- 电容 (C = 10μF)：输出滤波电容。
- 负载 (R = 100Ω)：模拟实际负载。
- RCD吸收网络：150pF 电容、220Ω 电阻、二极管串联后，并联在变压器初级绕组两端。

二、工作原理详解

我们将按照MOSFET的导通和关断两个阶段来分析。

第1步：MOSFET导通

状态：MOSFET导通，初级绕组电流上升。
能量存储：变压器初级绕组储存能量，公式为 E = 1/2 * L * I²。
RCD吸收网络：由于初级绕组电压为正，RCD网络中的二极管反向偏置，不导通。电容C（150pF）通过电阻R（220Ω）缓慢放电。

第2步：MOSFET关断

状态：MOSFET关断，初级绕组电流不能突变。
反电动势产生：变压器初级绕组产生一个很高的反电动势（即电压尖峰），其大小与原边电压成正比。
RCD吸收网络工作：
- 这个高压使得RCD网络中的二极管正向偏置，导通。
- 电容C（150pF）开始充电，吸收变压器的反电动势能量。
- 电阻R（220Ω）为电容C提供了一个放电路径，将存储的能量以热的形式耗散掉。
- 电容C的电压被限制在 Vc_max = V_in + V_d（其中 V_d 是二极管压降），从而将MOSFET两端的电压钳位在安全范围内。

关键点：RCD吸收电路不仅能吸收能量，还能钳位电压。通过调整 R 和 C 的值，可以控制吸收的速度和最终的钳位电压。

三、仿真结果验证

第一张图（无RCD吸收）：
- MOSFET漏极电压最大值为 7.077kV，远高于输入电压，这正是需要RCD吸收电路来抑制的电压尖峰。
第二张图（有RCD吸收）：
- MOSFET漏极电压最大值为 219.208V，显著降低，说明RCD吸收电路有效地抑制了电压尖峰。

三、分析您提供的电路图

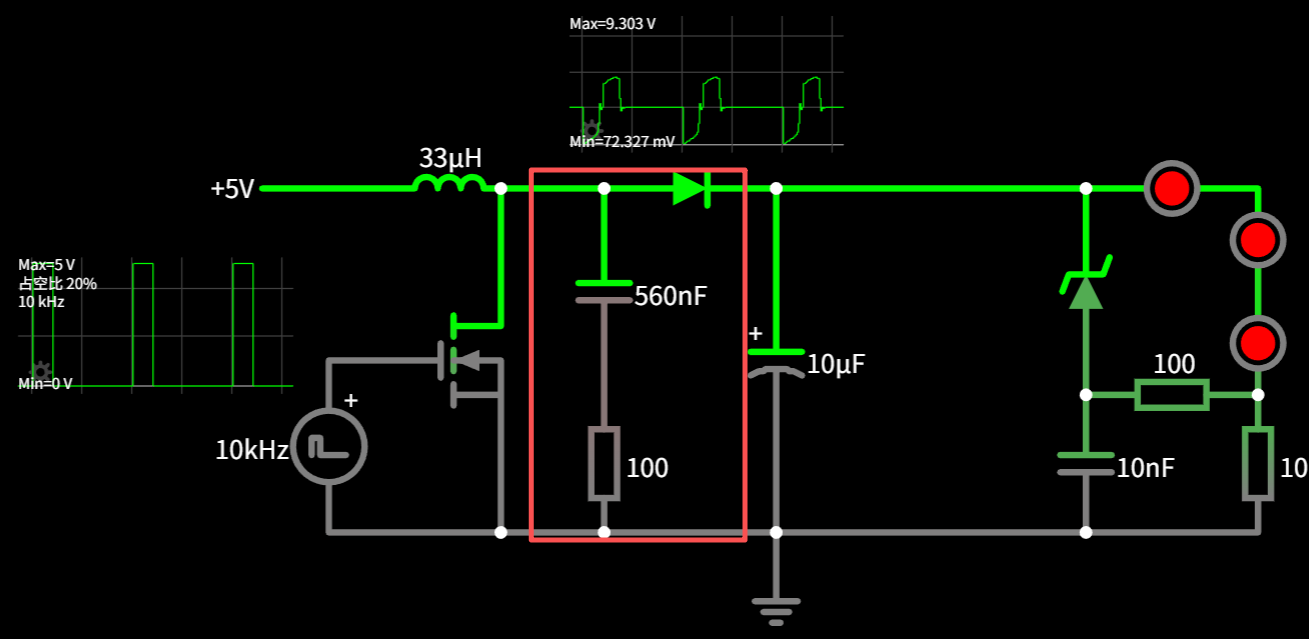

第一张图 RC阻尼网络

1、电路结构分析

这是一个BUCK变换器（降压斩波器）的简化模型，用于将+5V直流电压转换为一个较高的输出电压。电路中包含一个RC阻尼网络，其作用是抑制开关过程中的振荡。

输入源：+5V的直流稳压源。
核心元件：
- MOSFET：作为开关管，控制电感的充放电。
- 电感 (L = 33μH)：储能元件，平滑输出电流。
- 二极管 (D)：续流二极管，当MOSFET关断时提供电流通路。
- 电容 (C = 10μF)：滤波电容，平滑输出电压。
- 负载 (R = 10Ω)：模拟实际负载，由三个串联的LED表示。
- RC阻尼网络：100Ω 电阻和 560nF 电容并联在MOSFET的栅极和源极之间。

2、工作原理详解

我们将按照MOSFET的导通和关断两个阶段来分析。

第1步：MOSFET导通

状态：输入信号为高电平（+5V），MOSFET导通。
电流路径：+5V → 电感L → MOSFET → 地。
电感行为：电感L开始充电，电流线性上升。
RC阻尼网络：由于栅极电压被拉高到+5V，RC网络两端电压差为0，没有电流流过，不工作。

第2步：MOSFET关断

状态：输入信号为低电平（0V），MOSFET关断。
电感行为：电感L的电流不能突变，会产生一个反向电动势，试图维持电流流动。
续流路径：电感L → 二极管D → 负载R → 地。
RC阻尼网络：这是RC阻尼网络发挥作用的关键时刻。
- 当MOSFET关断时，其栅极电压从+5V迅速下降到0V。
- 这个快速的电压变化会在MOSFET的寄生电感（如PCB走线电感）和寄生电容（如栅极-源极电容）之间形成一个LC谐振回路。
- 这个LC谐振会导致栅极电压出现振荡或过冲（即电压尖峰），这可能会导致MOSFET误触发或损坏。
- RC阻尼网络的作用就是抑制这个振荡。
- 电容C与MOSFET的寄生电容并联，增加了等效电容，减缓了开关速度。
- 电阻R为振荡提供了能量耗散路径，将振荡的能量转化为热能消耗掉，从而抑制了振荡的幅度。

关键点：RC阻尼网络通过增加等效电容和提供阻尼路径，使得MOSFET的栅极电压变化更加平滑，避免了振荡和过冲。

3、仿真结果验证

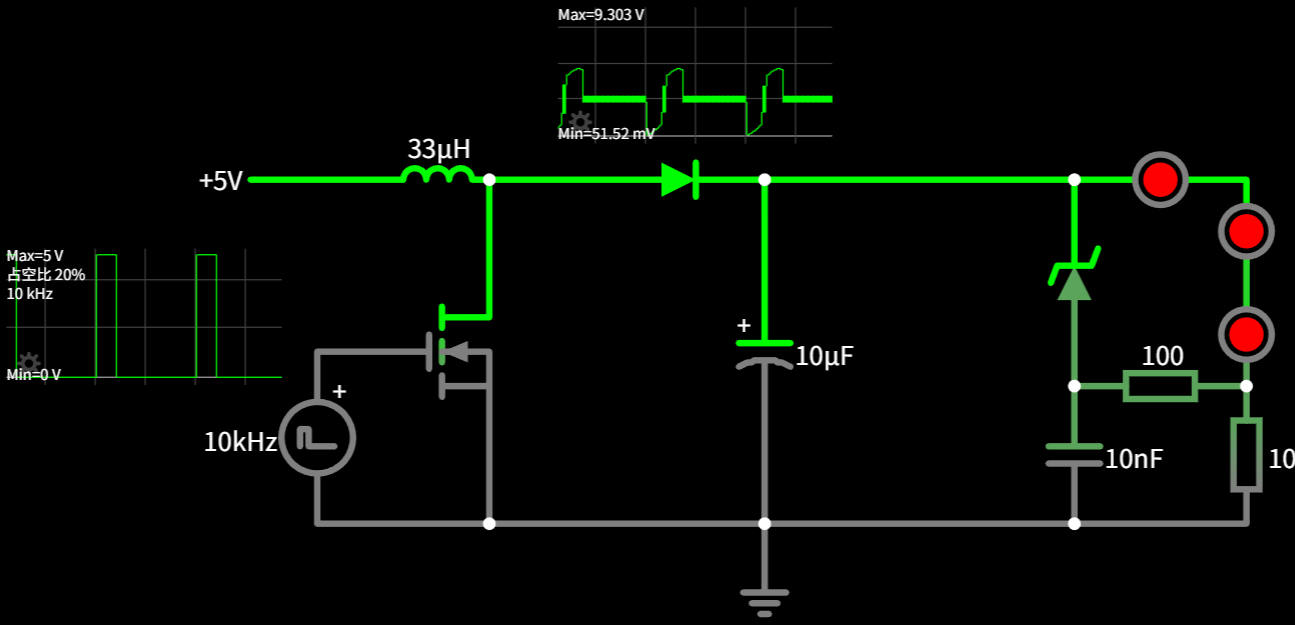

这个 LC 回路在 MOSFET 关断瞬间被激励，导致 二极管阳极（或 MOSFET 漏极）出现高频振铃（ringing），表现为持续衰减的正弦波振荡。

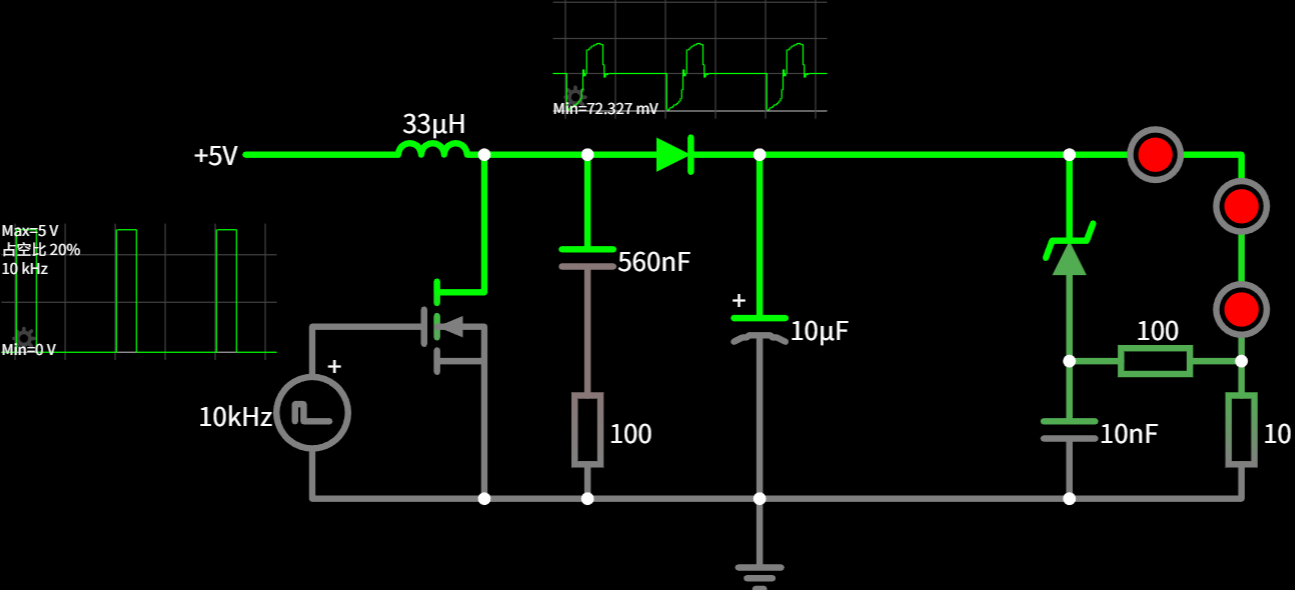

增加RC阻尼电路后，MOSFET的寄生参数（如栅极-漏极电容）在关断瞬间可能导致一个小的负向偏移。但整体来看，栅极电压的变化非常平滑，没有明显的振荡，说明RC阻尼网络起到了很好的抑制作用。

第二张图：RCD吸收电路

1、电路结构分析

这是一个典型的反激式（Flyback）开关电源拓扑。RCD吸收电路用于保护主开关管（MOSFET）在关断时免受高压尖峰的损害。

输入源：50Hz交流电 → 桥式整流 → 直流电压。
核心元件：
- MOSFET：主开关管，由25kHz方波驱动。
- 变压器：储能和隔离元件。
- 二极管 (D)：次级整流二极管。
- 电容 (C = 10μF)：输出滤波电容。
- 负载 (R = 100Ω)：模拟实际负载。
- RCD吸收网络：150pF 电容、220Ω 电阻、二极管串联后，并联在变压器初级绕组两端。

2、工作原理详解

我们将按照MOSFET的导通和关断两个阶段来分析。

第1步：MOSFET导通

状态：MOSFET导通，初级绕组电流上升。
能量存储：变压器初级绕组储存能量，公式为 E = 1/2 * L * I²。
RCD吸收网络：由于初级绕组电压为正，RCD网络中的二极管反向偏置，不导通。电容C（150pF）通过电阻R（220Ω）缓慢放电。

第2步：MOSFET关断

状态：MOSFET关断，初级绕组电流不能突变。
反电动势产生：变压器初级绕组产生一个很高的反电动势（即电压尖峰），其大小与原边电压成正比。
RCD吸收网络工作：
- 这个高压使得RCD网络中的二极管正向偏置，导通。
- 电容C（150pF）开始充电，吸收变压器的反电动势能量。
- 电阻R（220Ω）为电容C提供了一个放电路径，将存储的能量以热的形式耗散掉。
- 电容C的电压被限制在 Vc_max = V_in + V_d（其中 V_d 是二极管压降），从而将MOSFET两端的电压钳位在安全范围内。

关键点：RCD吸收电路不仅能吸收能量，还能钳位电压。通过调整 R 和 C 的值，可以控制吸收的速度和最终的钳位电压。

3、仿真结果验证

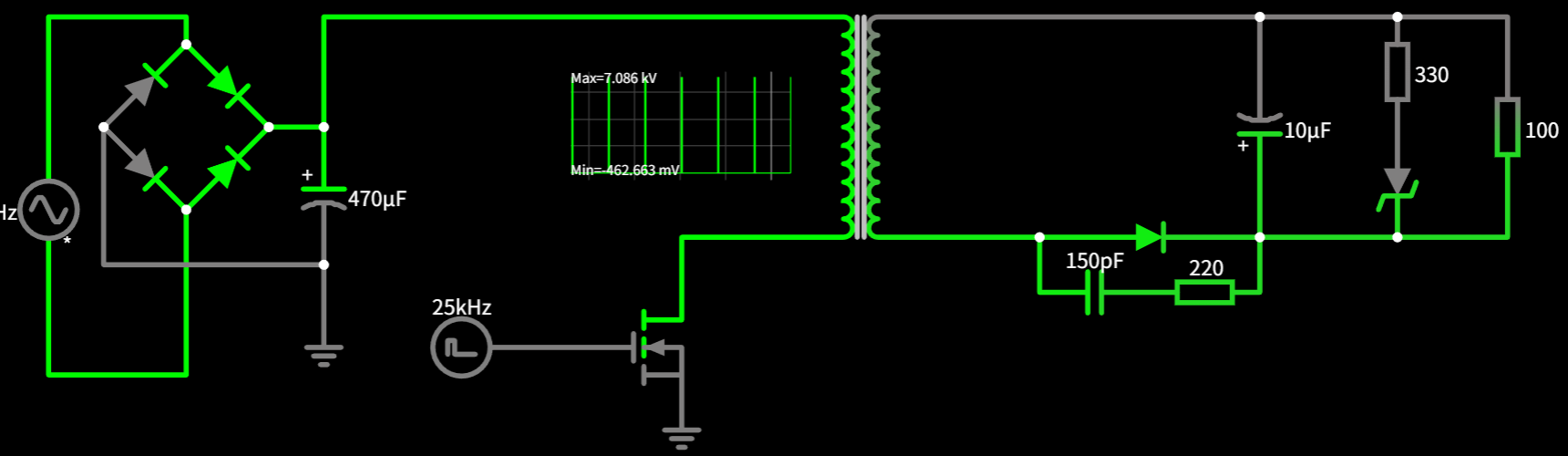

第一张图（无RCD吸收）：

MOSFET漏极电压最大值为 7.077kV，远高于输入电压，这正是需要RCD吸收电路来抑制的电压尖峰。

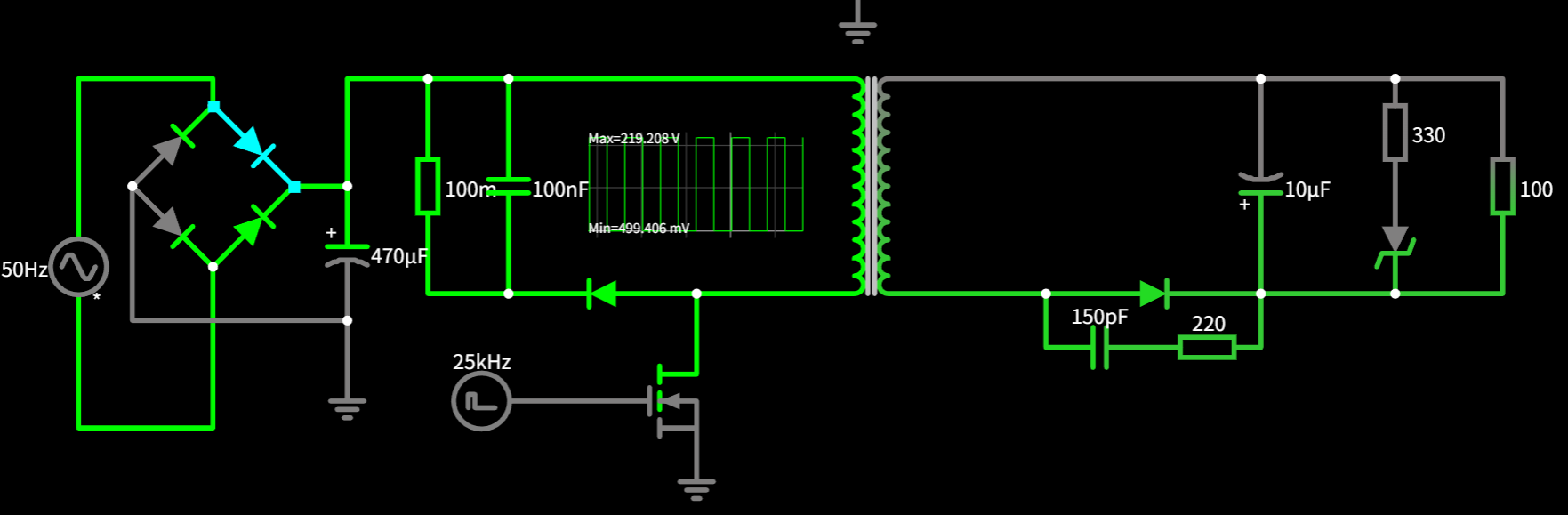

第二张图（有RCD吸收）：

MOSFET漏极电压最大值为 219.208V，显著降低，说明RCD吸收电路有效地抑制了电压尖峰。

四、总结

特性	RC阻尼电路	RCD吸收电路
组成元件	电阻 (R) + 电容 (C)	电阻 (R) + 电容 (C) + 二极管 (D)
主要功能	抑制振荡/过冲	吸收电压尖峰/钳位电压
工作原理	提供阻尼路径，消耗振荡能量	吸收反电动势，钳位电压
典型应用	开关管栅极、信号线	开关管漏极、变压器初级
是否钳位电压	否	是
