基于STM32F103驱动AD7124-8 24Bit 多通道ADC数据采集模块采集信号

---

Chapter1 基于STM32F103驱动AD7124-8 24Bit 多通道ADC数据采集模块采集信号

原文链接：https://blog.csdn.net/qq_42250136/article/details/148791251

一、AD7124-8模块简介

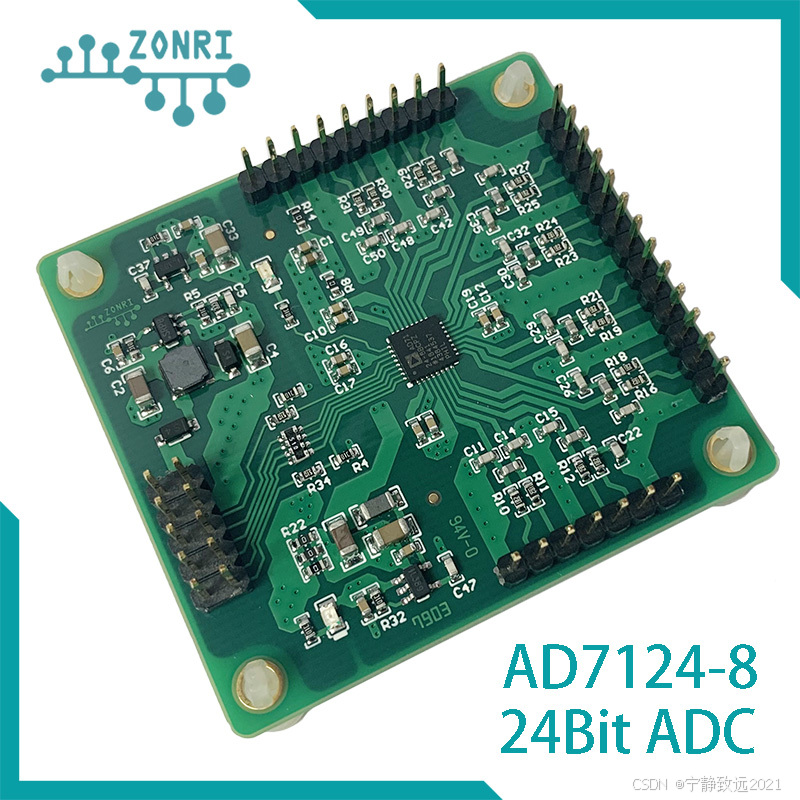

AD7124-8 是一款高精度、低功耗的 24 位模数转换器（ADC），内置多种模拟前端功能，专为高精度传感器测量等应用设计。它支持最多 8 路差分输入，也可配置为最多 16 路伪差分输入，适用于多通道数据采集。
  

产品特性

1. 高精度低噪声：内置 24 位 Σ-Δ（Sigma-Delta）ADC，具备极低的输入噪声。可直接连接微弱信号，无需额外前级放大。
2. 灵活的功耗模式：提供三种功耗模式（低功耗、普通、全速），可根据需求权衡功耗、速度和噪声性能。
3. 丰富的滤波器和采样配置：支持多种数字滤波器，包括可同时抑制 50Hz 和 60Hz 工频干扰。低速采样时抑制能力可超过 80 dB，适合工业信号处理。
4. 集成度高：

• 精密低漂移参考电压源（或支持外部参考）
• 可编程电流源（适合桥式传感器激励）
• 偏置电压产生器（可自动偏置至 AVDD/2）
• 内部或外部时钟支持
• 通道间低功率切换控制（节省功耗）

5. 多通道处理：内置通道扫描功能（最多支持 16 通道），可以自动轮询采样多个输入通道；每个通道都可以分配不同的配置（增益、采样率、滤波器、参考源等）；
6. 提供完整诊断功能：循环冗余校验(CRC)、信号链检查和串行接口检查。

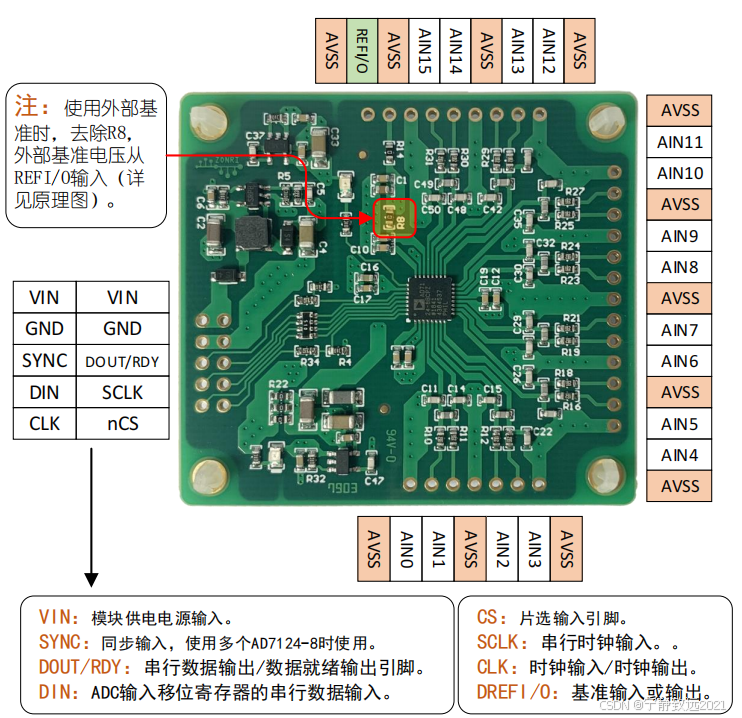

二、模块管脚说明

Chapter2 STM32F4与AD7606多通道高精度数据采集系统实战例程

原文链接

Chapter3 基于STM32F103驱动AD7606串行采集数据信号

原位链接

Chapter4 STM32F407控制AD7606 采用HAL库的TIM和SPI

原文链接：

前言
本文介绍基于STM32F407的AD7606 8通道同步采集控制方式，总体思路：PWM驱动AD7606完成模数转换，AD7606转换完成后其BUSY引脚给出下降沿，STM32捕获外部中断并在中断服务程序中调用SPI串口读取AD7606数据，工程采用cubemx完成配置，基于HAL库开发。

一、AD7606模数转换芯片

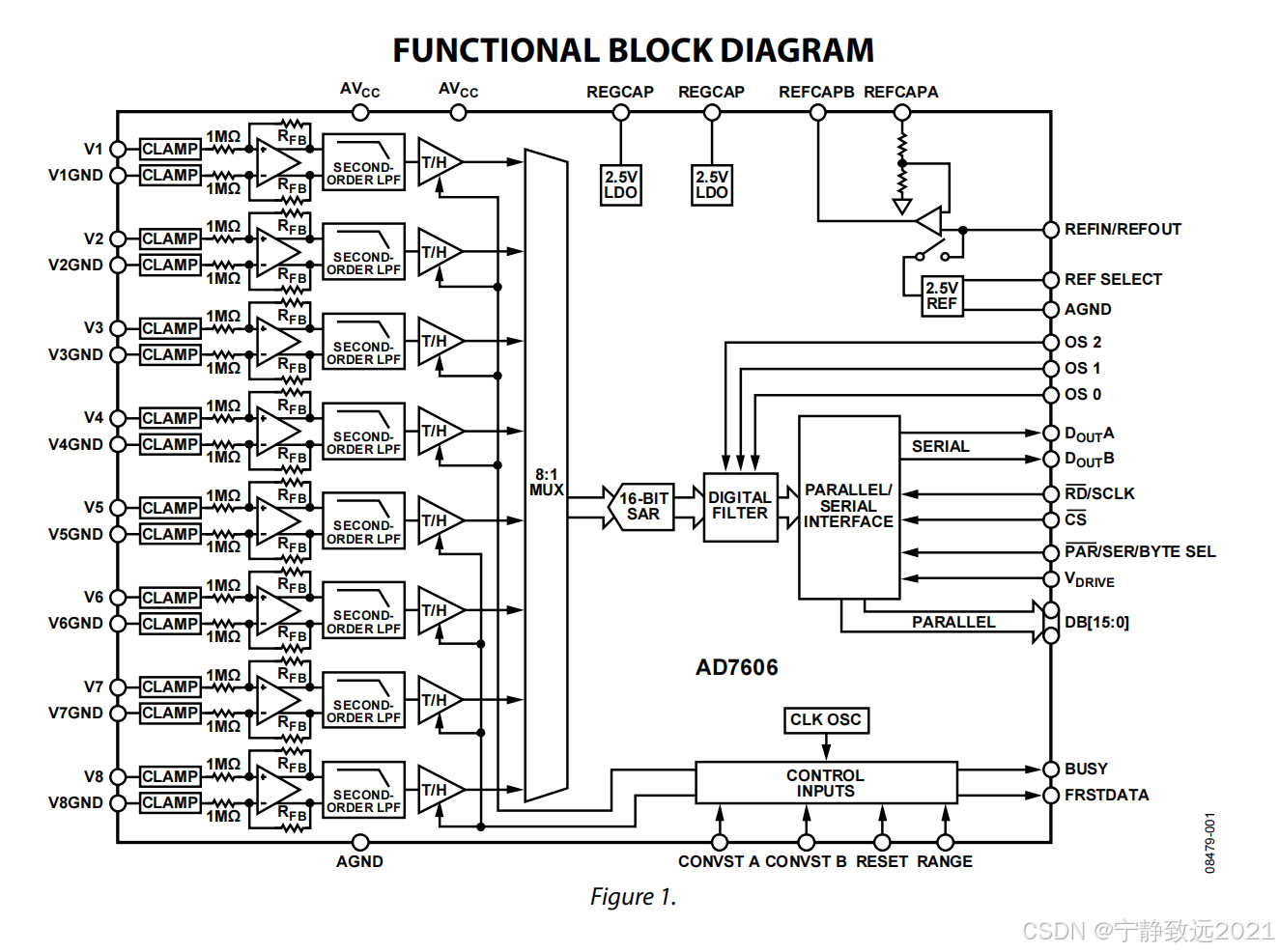

主要用在电力采集、多相电机控制、仪器仪表等数据采集场景，提供最大200ksps的16bit八通道同步采集能力，双极性模拟输入可达正负10V，具备完整集成的数据采集解决方案，包括模拟输入钳位、1M欧模拟输入阻抗、二阶抗混叠模拟滤波、片内基准源、数字滤波和和过采样等。支持8080并口和SPI串口读取数据。

根据AD7606说明书配置AD7606工作于SPI串口模式，并短接CONVA和CONVB，实现8通道同步转换。

二、控制器和资源分配

主控STM32F407，所需资源如下：

• 一组串口，Usart1串口（PA9 PA10），打印采集数据
• 一组SPI，SPI2（MISO PC2 、MOSI PC3、 SCLK PB13），读取AD7606转换数据
• 一个定时器，TIM3（TIM3_CH1 PA6管脚），产生PWM，控制AD7606转换频率，即采样率
• 三个GPIO，AD7606Rst（PA1）、AD7606Cs（PA2）、AD7606Irq（PA5）

硬件连线：

• SCLK --------------------------------------RD
• MISO --------------------------------------D7
• AD7606Cs--------------------------------CS
• AD7606Irq--------------------------------BUSY
• AD7606Rst-------------------------------RST
• TIM3_CH1 -------------------------------CONVA
