GEE SCL掩膜高精度 NDVI 提取教程（10 米分辨率 + SCL 掩膜）——免费提供完整代码

news 2025/11/11 14:46:07

🌍 Google Earth Engine (GEE) 教程

获取并使用高精度数据（10米分辨率，经SCL掩膜处理）来生成特定区域、特定年份的Sentinel-2 NDVI年度合成影像。

注意：SCL掩膜版高精度：基于场景分类掩膜，更严格，云去得更干净，但容易漏地物。

一、实验目标

本教程的目标是利用 Google Earth Engine (GEE) 平台，提取指定行政区（以苏州市为例）在 2020–2024 年 的 NDVI（归一化植被指数）年度合成图像，并将结果导出至 Google Drive。

通过学习本教程，你将掌握：

  1. 如何导入并筛选自定义行政区边界（shapefile）。
  2. 如何调用 Sentinel-2 Level-2A 表面反射率影像集合。
  3. 如何进行云与阴影掩膜处理。
  4. 如何计算 NDVI 指数。
  5. 如何按年度合成 NDVI 并导出结果。

二、基础知识回顾

1. NDVI 的含义

NDVI (Normalized Difference Vegetation Index) 是一种反映植被覆盖与生长状况的指标，计算公式为：

NDVI = \frac{NIR - RED}{NIR + RED}

其中：

  • NIR：近红外波段（Sentinel-2 中为 B8，波长约 842 nm）
  • RED：红光波段（Sentinel-2 中为 B4，波长约 665 nm）

NDVI 取值范围：

  • -1 ~ 0：多为水体、建筑物等非植被地物
  • 0 ~ 0.2：稀疏植被或裸地
  • 0.2 ~ 0.8：中高密度植被区域

三、数据来源

  • 影像数据集：COPERNICUS/S2_SR（Sentinel-2 Level-2A 表面反射率）
  • 空间分辨率：10 米
  • 时间范围：2020–2024 年
  • 研究区边界：用户自上传的江苏省行政区 shapefile 文件（其中包含“苏州市”多边形）

四、操作步骤

步骤 1：导入行政区边界

（①导入上级区域选择所需下级区域②直接导入目标区域）

1. 导入上级区域选择所需下级区域

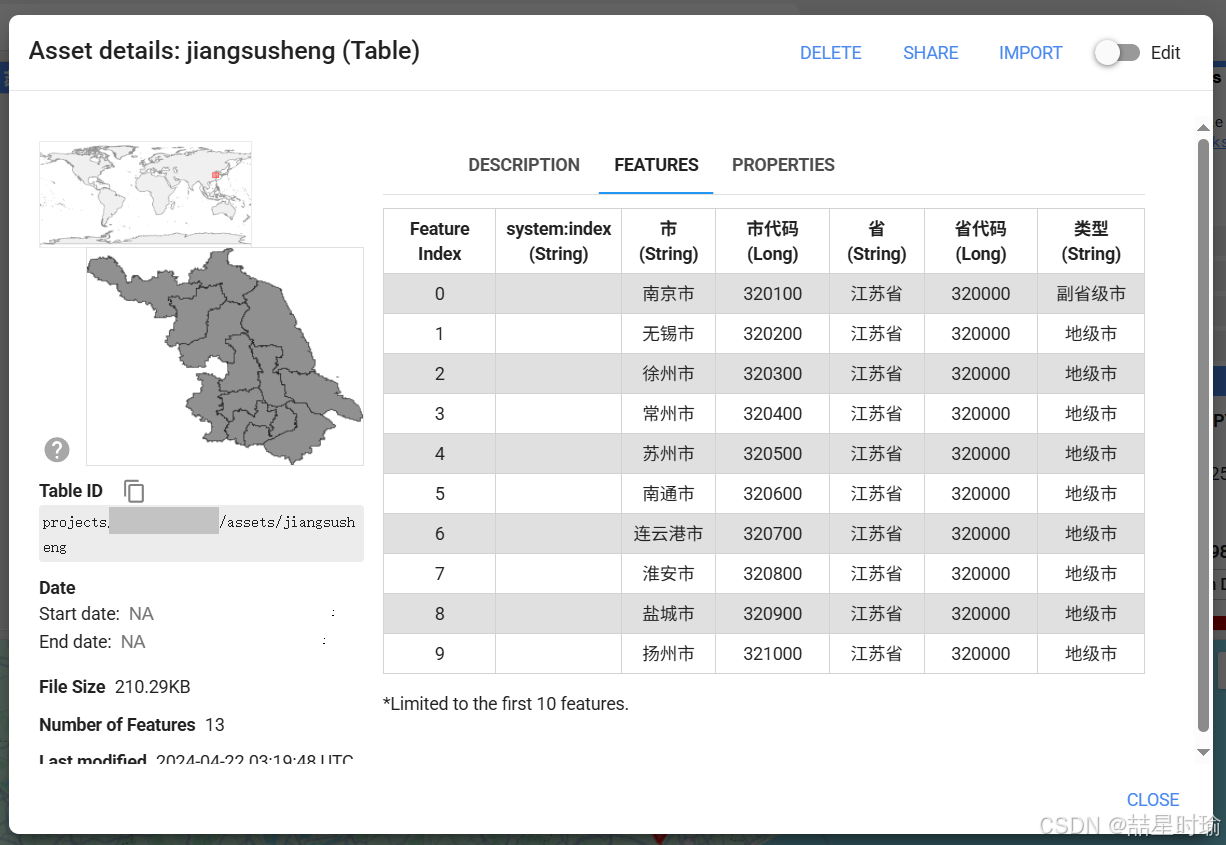

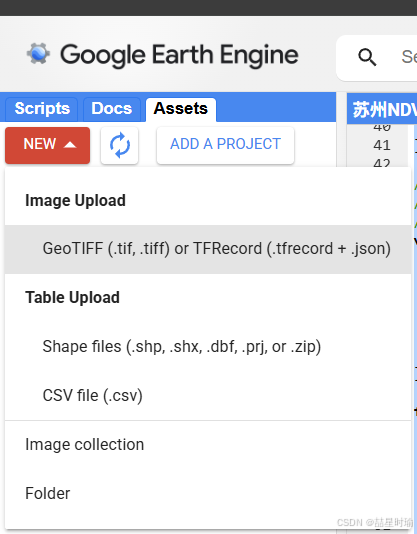

在 GEE Code Editor 左侧的「Assets」中上传你的 shapefile（包含省、市等行政区边界），上传完成后系统会生成一个资产路径（如：projects/your_project_id/assets/jiangsusheng）

在代码中导入该数据，并筛选出 苏州市 区域：

// 导入江苏省行政区边界
var jiangsusheng = ee.FeatureCollection('projects/your_project_id/assets/jiangsusheng');// 按属性字段筛选出苏州市
var suzhou = jiangsusheng.filter(ee.Filter.eq('市', '苏州市'));// 查看结果
print('苏州市区域:', suzhou);
Map.centerObject(suzhou, 9);
Map.addLayer(suzhou, {color: 'red'}, '苏州市边界');

🔹 注意：

  • 代码中的 "市" 应替换为你 shapefile 属性表中表示城市名称的字段名。
  • 如果字段名不同，可先运行 print(jiangsusheng.first()) 查看字段名称。
2. 直接导入目标区域

导入步骤相同，在代码中导入该数据

// 直接导入苏州市边界
var suzhou = ee.FeatureCollection('projects/your_project_id/assets/suzhoushi');// 查看结果
print('苏州市区域:', suzhou);
Map.centerObject(suzhou, 9);
Map.addLayer(suzhou, {color: 'blue'}, '苏州市边界');

以下最终代码是以上级区域选择下级区域进行演示。

步骤 2：导入 Sentinel-2 数据集

调用 GEE 官方提供的 Sentinel-2 表面反射率数据：

var s2 = ee.ImageCollection('COPERNICUS/S2_SR');

该数据包含多个波段与质量控制信息，其中 “SCL” 波段可用于识别云、阴影、水体、植被等地物类型。该方法分类识别较为精细所以无关物体的白斑存在会较多。

步骤 3：云与阴影掩膜处理

为了减少云和阴影的干扰，需要根据 SCL（Scene Classification Layer）波段筛除无效像元：

function maskS2WithSCL(image) {var scl = image.select('SCL');// 保留植被(4)、裸地(5)、水体(6)var good = scl.eq(4).or(scl.eq(5)).or(scl.eq(6));return image.updateMask(good).copyProperties(image, ['system:time_start']);
}

步骤 4：计算 NDVI 指数

在每景影像中添加一个 NDVI 波段：

function addNDVI(image) {var ndvi = image.normalizedDifference(['B8', 'B4']).rename('NDVI');return image.addBands(ndvi);
}

步骤 5：按年度合成 NDVI

对 2020–2024 年的影像分别进行筛选、掩膜、计算 NDVI，并取年度中位值（median composite）：

var visParams = {min: -0.2, max: 0.8,palette: ['FFFFFF','CE7E45','DF923D','F1B555','FCD163','99B718','74A901','66A000','529400','3E8601','207401','056201','004C00','023B01','012E01','011D01']
};for (var year = 2020; year <= 2024; year++) {(function(y) {var start = ee.Date.fromYMD(y, 1, 1);var end = ee.Date.fromYMD(y, 12, 31);var col = s2.filterDate(start, end).filterBounds(suzhou).filter(ee.Filter.lt('CLOUDY_PIXEL_PERCENTAGE', 50)).map(maskS2WithSCL).map(addNDVI).select('NDVI');var ndviMedian = col.median().clip(suzhou);// 显示到地图上Map.addLayer(ndviMedian, visParams, 'NDVI ' + y, y === 2024);// 导出任务Export.image.toDrive({image: ndviMedian,description: 'Suzhou_NDVI_' + y,folder: 'GEE_Suzhou_NDVI',fileNamePrefix: 'Suzhou_NDVI_' + y,region: suzhou.geometry(),scale: 10,crs: 'EPSG:4326',maxPixels: 1e13});})(year);
}

完整代码：

// ===================================================================
// GEE 示例：获取苏州市 2020-2024 年的 Sentinel-2 NDVI 年度合成并导出到 Drive
// 使用导入的江苏省行政区 shapefile
// ===================================================================// ---------------------------
// 1) 导入行政区边界数据
// ---------------------------
// 将下方路径替换成你的资产 ID（从截图看应为）
var jiangsusheng = ee.FeatureCollection('projects/your_project_id/assets/jiangsusheng');// 此处以上级区域中选择下级区域进行演示，从属性字段中筛选出“苏州市”
var suzhou = jiangsusheng.filter(ee.Filter.eq('市', '苏州市'));// 打印查看几何是否正确
print('苏州市区域:', suzhou);
Map.centerObject(suzhou, 9);
Map.addLayer(suzhou, {color: 'red'}, '苏州市边界');// ---------------------------
// 2) Sentinel-2 Level-2A 数据集 (表面反射率)
// ---------------------------
var s2 = ee.ImageCollection('COPERNICUS/S2_SR');// ---------------------------
// 3) 云与阴影掩膜函数（基于 SCL 波段）
// ---------------------------
function maskS2WithSCL(image) {var scl = image.select('SCL');// 仅保留 SCL = 4 (vegetation), 5 (bare), 6 (water)var good = scl.eq(4).or(scl.eq(5)).or(scl.eq(6));return image.updateMask(good).copyProperties(image, ['system:time_start']);
}// ---------------------------
// 4) 计算 NDVI
// ---------------------------
function addNDVI(image) {var ndvi = image.normalizedDifference(['B8', 'B4']).rename('NDVI');return image.addBands(ndvi);
}// ---------------------------
// 5) 循环计算 2020-2024 年 NDVI 年度合成
// ---------------------------
var visParams = {min: -0.2, max: 0.8,palette: ['FFFFFF','CE7E45','DF923D','F1B555','FCD163','99B718','74A901','66A000','529400','3E8601','207401','056201','004C00','023B01','012E01','011D01']
};for (var year = 2020; year <= 2024; year++) {(function(y) {var start = ee.Date.fromYMD(y, 1, 1);var end = ee.Date.fromYMD(y, 12, 31);// 选取苏州市区域内影像var col = s2.filterDate(start, end.advance(1, 'day')).filterBounds(suzhou).filter(ee.Filter.lt('CLOUDY_PIXEL_PERCENTAGE', 50)).map(maskS2WithSCL).map(addNDVI).select('NDVI');var ndviMedian = col.median().clip(suzhou);// 在地图上显示Map.addLayer(ndviMedian, visParams, 'NDVI ' + y, y === 2024 ? true : false);// 导出到 Google DriveExport.image.toDrive({image: ndviMedian,description: 'Suzhou_NDVI_' + y,folder: 'GEE_Suzhou_NDVI',fileNamePrefix: 'Suzhou_NDVI_' + y,region: suzhou.geometry(),scale: 10,crs: 'EPSG:4326',maxPixels: 1e13});})(year);
}// ===================================================================
// 说明：
// 1) suzhou 来源于你上传的 jiangsusheng 矢量资产，确保字段名称为“市”且值为“苏州市”；也可以改为直接导入目标区域
// 2) 每年生成一幅 NDVI 年度合成图像，导出到 Google Drive；
// 3) 导出任务需在右侧 Tasks 面板中点击 “Run” 手动启动；
// 4) 若数据量较大，可以先测试 2020 年单年，确认后再运行循环。
// ===================================================================

五、结果导出说明

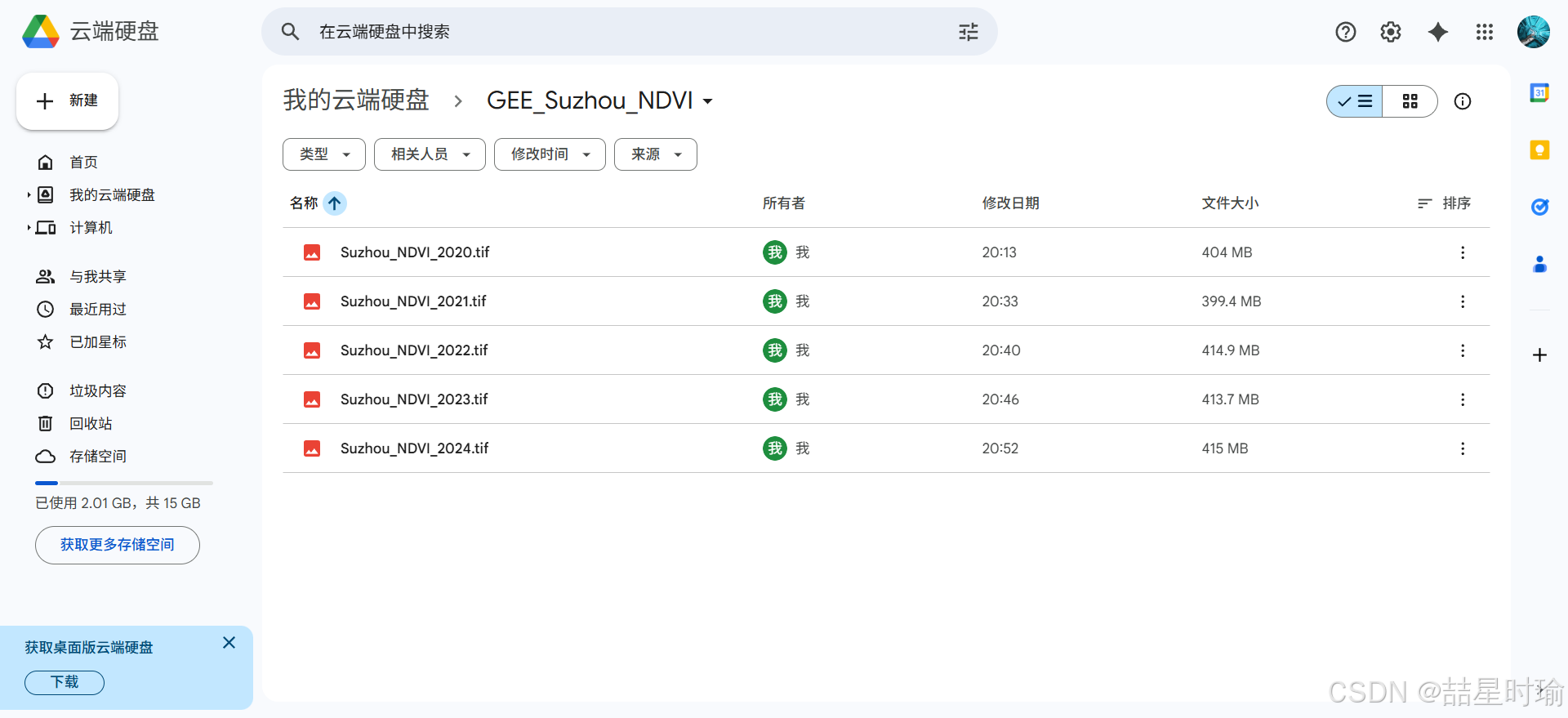

  1. 导出位置：
    生成的 NDVI 栅格将被保存到 Google Drive 的 GEE_Suzhou_NDVI 文件夹中。

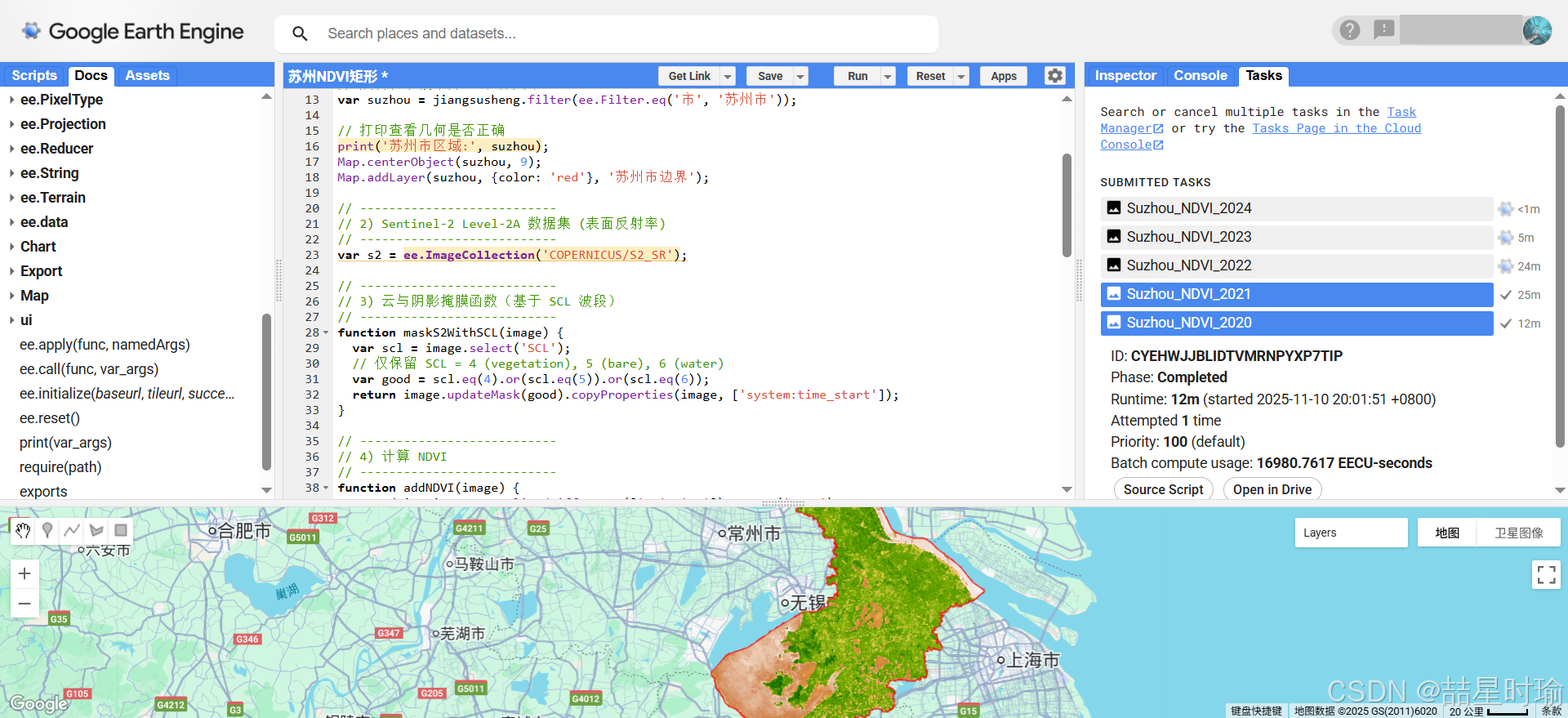

  2. 执行导出任务：

    • 在 GEE 右侧「Tasks」面板中，每个年份会出现一个任务。
    • 点击 “Run” → 确认参数 → 等待导出完成。
    • 导出完成后，可在 Google Drive 查看并下载。

  3. 导出格式：GeoTIFF (.tif)，坐标系为 WGS84 (EPSG:4326)，分辨率 10 米。

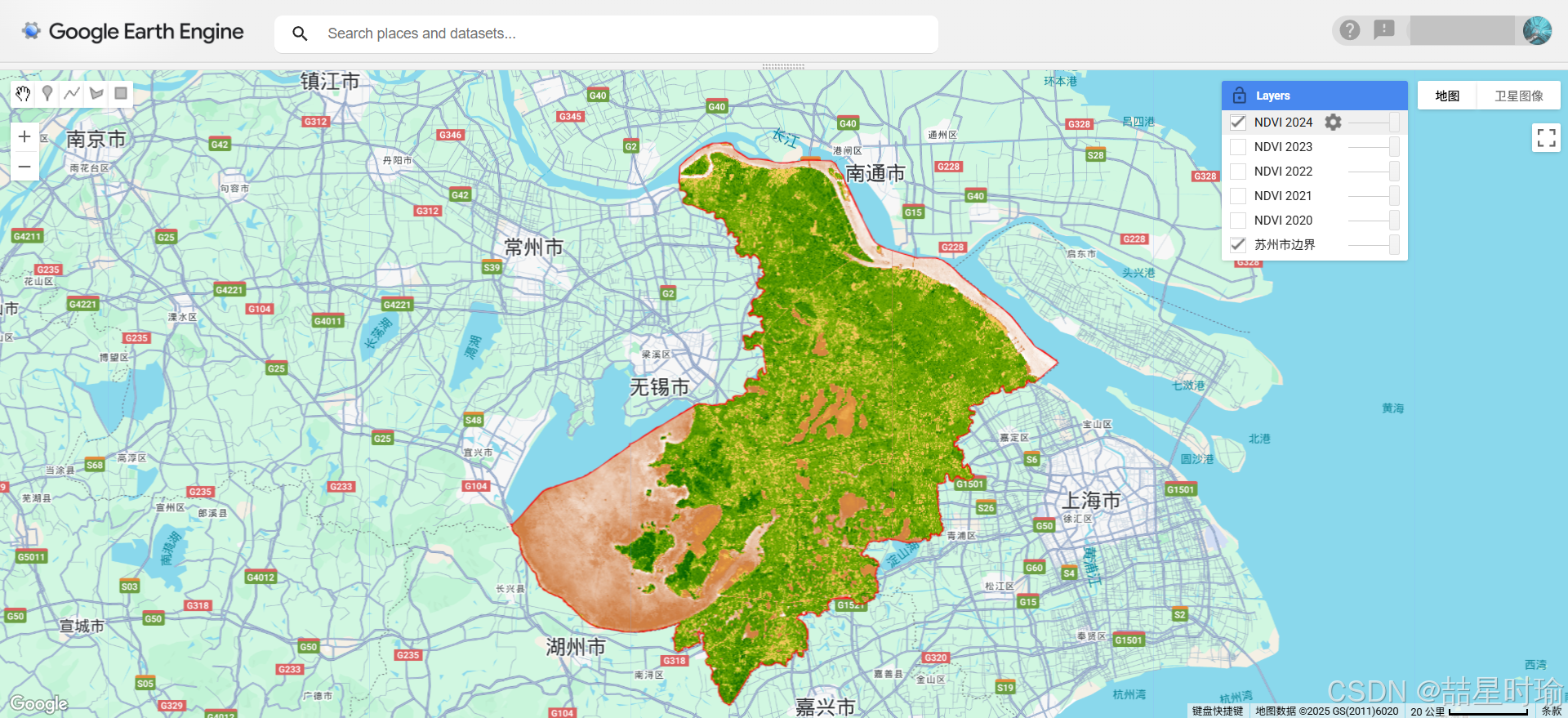

六、可视化效果

导出前，GEE 地图界面会显示每一年的 NDVI 合成结果，颜色从浅黄到深绿分别表示：

  • 浅色：植被稀疏或非植被地表
  • 深绿：高密度植被覆盖区

七、常见问题与优化建议

问题可能原因解决方案
地图上不显示苏州市边界属性字段名称不匹配检查 shapefile 的属性表，确认城市字段名
导出任务失败区域范围太大或像元太多可分年份导出，或使用更小研究区
NDVI 结果偏暗云掩膜过严或影像数量不足适当放宽云量阈值（如改为 60%）
Drive 文件夹未出现Drive 授权或同步延迟检查 GEE Drive 授权状态或稍后刷新

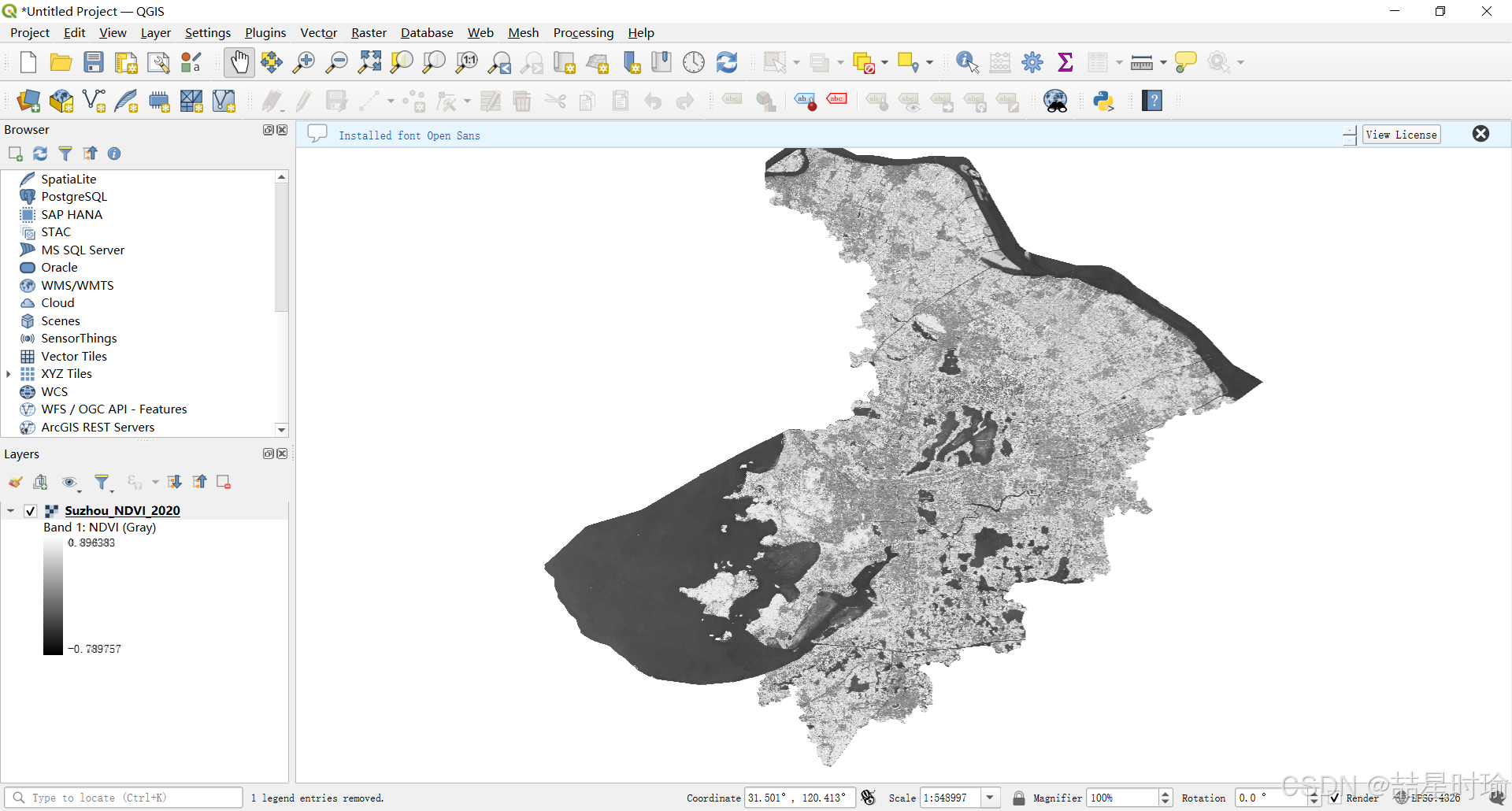

如需将 NDVI 栅格进一步在 ArcGIS 或 QGIS 中叠加分析，只需在 Google Drive 下载 .tif 文件后导入即可。

转载吱一声~
