前言

本章介绍直方图（Histogram）在QGIS中的应用以及对应的二次开发的实现过程
说明：文章中的示例代码均来自开源项目qgis_cpp_api_apps

图表示例图层

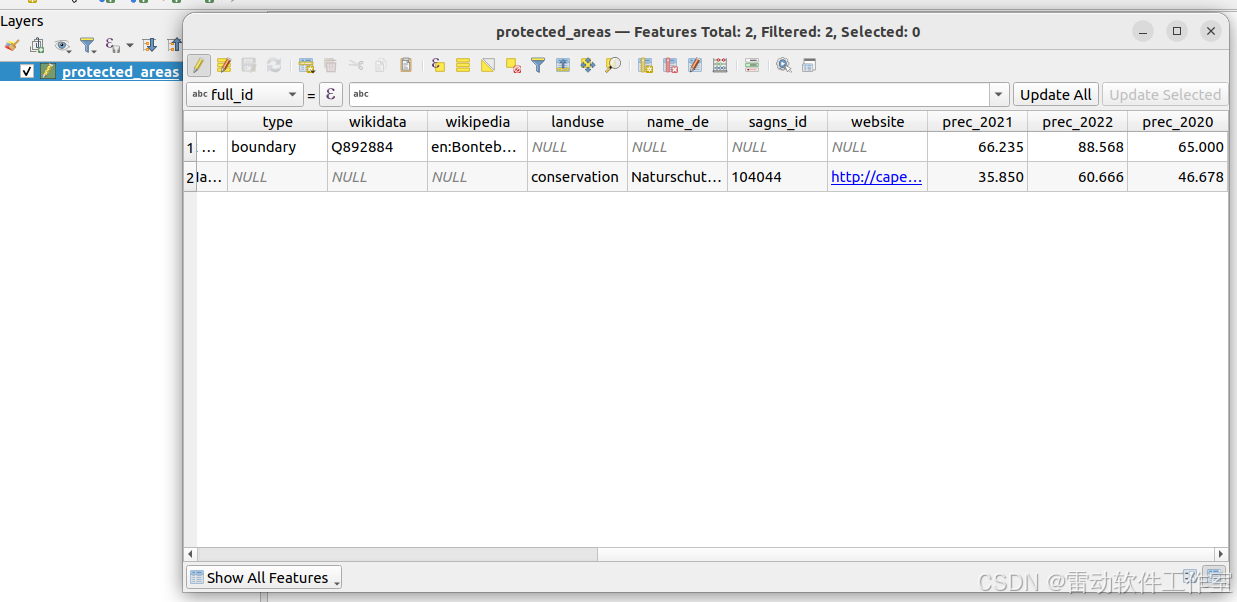

以protected_areas.shp为例，该图层数据中包含prec_2020,prec_2021和prec_2022的降水量统计值，见下图

QGIS图表通用设置

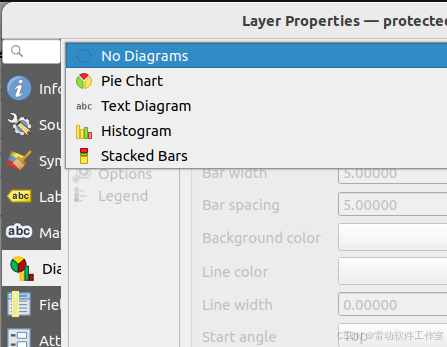

在矢量图层的图层属性中，通过“Diagrams”选项卡左上角的下拉菜单可以选择图表类型，包括无图表（ No diagrams）、饼图（ Pie chart）、文字图表（ Text diagram）直方图（Histogram）以及分段条形图（Stacked bars），如下图
在“Diagrams”选项卡中，选中任何一种图表后，即可出现属性（Attributes）、渲染（Rendering）、尺寸（Size）、位置（Placement）、设置（Options）和图例（Legend）六个主要选项卡。
- 在属性（Attributes）需要从“Available attributes”列表中选择需要制作图表的数据
- 在渲染（Rendering）选项卡可以设置具体图表的颜色、线条宽度等。
- 在尺寸（Size）选项卡中可以设置绝对尺寸或相对尺寸。
- 位置（Placement）选项卡用于设置图表绘制的位置。
- 设置（Options）选项卡的直方图中，通过“Bar Orientation”选项可以设置直方图的方向，包括向上（Up）、向下（Down）、向左（Left）和向右（Right）。
- 图例（Legend）选项卡设置图表图例是否显示在地图图例中，包括标题、显示方式等设置选项。

直方图

打开“以protected_areas.shp”数据，进入其图层属性的“Diagrams”选项卡，将其上方下拉菜单中的图表类型设置为“Histogram”。

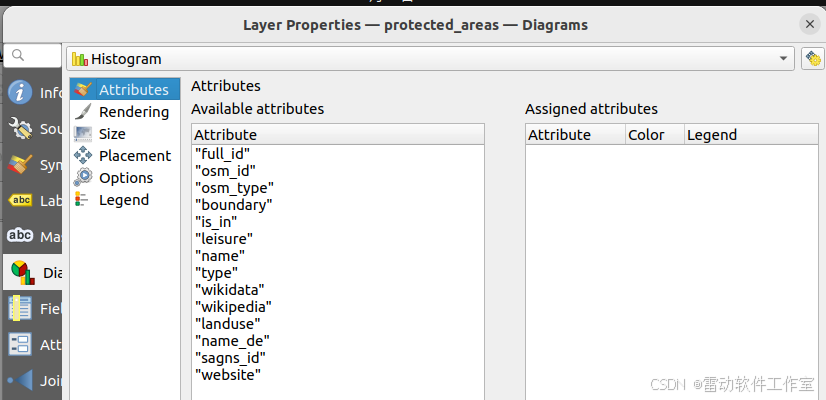

在“Attributes”选项卡中，将“prec_2020”、“prec_2021”和“prec_2022”属性加入“Assigned attributes”列表中。

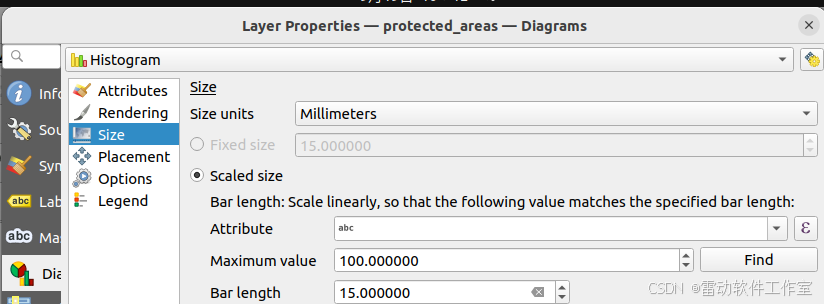

在“Size”选项卡中设置相对尺寸（Scaled size），并设置数值的最大值“Maximum value”，此处设为“300”；在“Bar length”中设置直方图的长度为“30”。

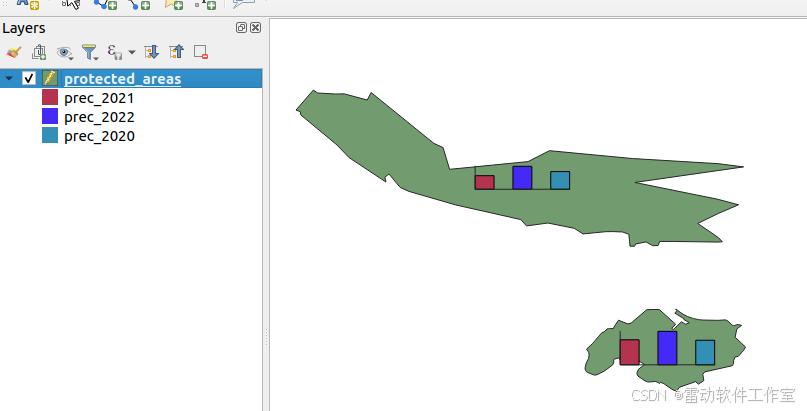

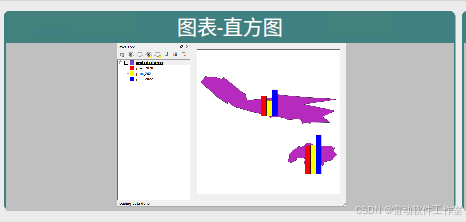

确定后的显示效果如下图

二次开发实现文字图表

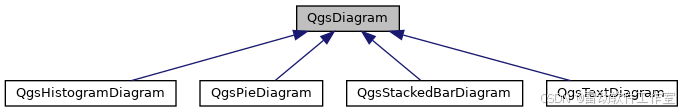

图表类的基类为QgsDiagram，类图如下
子类QgsHistogramDiagram为直方图的实现
矢量图层类QgsVectorLayer的成员函数void setDiagramRenderer( QgsDiagramRenderer *r SIP_TRANSFER );用于设置图层的图表渲染器。

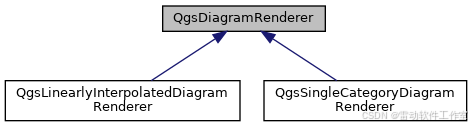

图表渲染器的基类为QgsDiagramRenderer，类图如下
两个子渲染器是QgsSingleCategoryDiagramRenderer和QgsLinearlyInterpolatedDiagramRenderer
渲染器的两个成员函数void setDiagram( QgsDiagram *d);用于设置图表类型，void setDiagramSettings( const QgsDiagramSettings &s )用于设置图表渲染设置
矢量图层类QgsVectorLayer的成员函数void setDiagramLayerSettings( const QgsDiagramLayerSettings &s );也是用于设置图标渲染属性
QgsDiagramLayerSettings和QgsDiagramSettings的不同点是 QgsDiagramSettings存储与渲染单个图表本身相关的设置，而QgsDiagramLayerSettings存储控制如何渲染一个层内所有图表的设置。
以下以protected_areas.shp为例，讲解饼图的显示

添加protected_areas图层

QgsVectorLayer* layer = addTestShape(QStringLiteral("maps/shapefile/protected_areas.shp"));

设置QgsDiagramSettings，包括是否启用图表，设置属性名称、属性颜色、属性Label

QgsDiagramSettings ds;
ds.enabled = true;
//Attributes选项卡
QColor col1 = Qt::red;
QColor col2 = Qt::yellow;
QColor col3 = Qt::blue;
ds.categoryColors = QList<QColor>() << col1 << col2 << col3;
ds.categoryAttributes = QList<QString>() << QStringLiteral( "prec_2020" ) << QStringLiteral( "prec_2021" ) << QStringLiteral( "prec_2022" );
ds.categoryLabels = QList<QString>() << QStringLiteral( "prec_2020" ) << QStringLiteral( "prec_2021" ) << QStringLiteral( "prec_2022" );
//Rendering选项卡
ds.opacity = 1.0;
//Size选项卡
ds.size = QSizeF( 15, 15 );

构建渲染器

QgsLinearlyInterpolatedDiagramRenderer *dr = new QgsLinearlyInterpolatedDiagramRenderer();dr->setLowerValue( 0.0 );dr->setLowerSize( QSizeF( 0.0, 0.0 ) );dr->setUpperValue( 100 );dr->setUpperSize( QSizeF( 40, 40 ) );dr->setClassificationField( QStringLiteral( "prec_2020" ) );dr->setDiagram(new QgsHistogramDiagram());dr->setDiagramSettings(ds);

图层图表设置QgsDiagramLayerSettings

    QgsDiagramLayerSettings dls = QgsDiagramLayerSettings();dls.setPlacement( QgsDiagramLayerSettings::OverPoint );dls.setShowAllDiagrams( true );

图层设置渲染器

layer->setDiagramLayerSettings(dls);layer->setDiagramRenderer( dr );

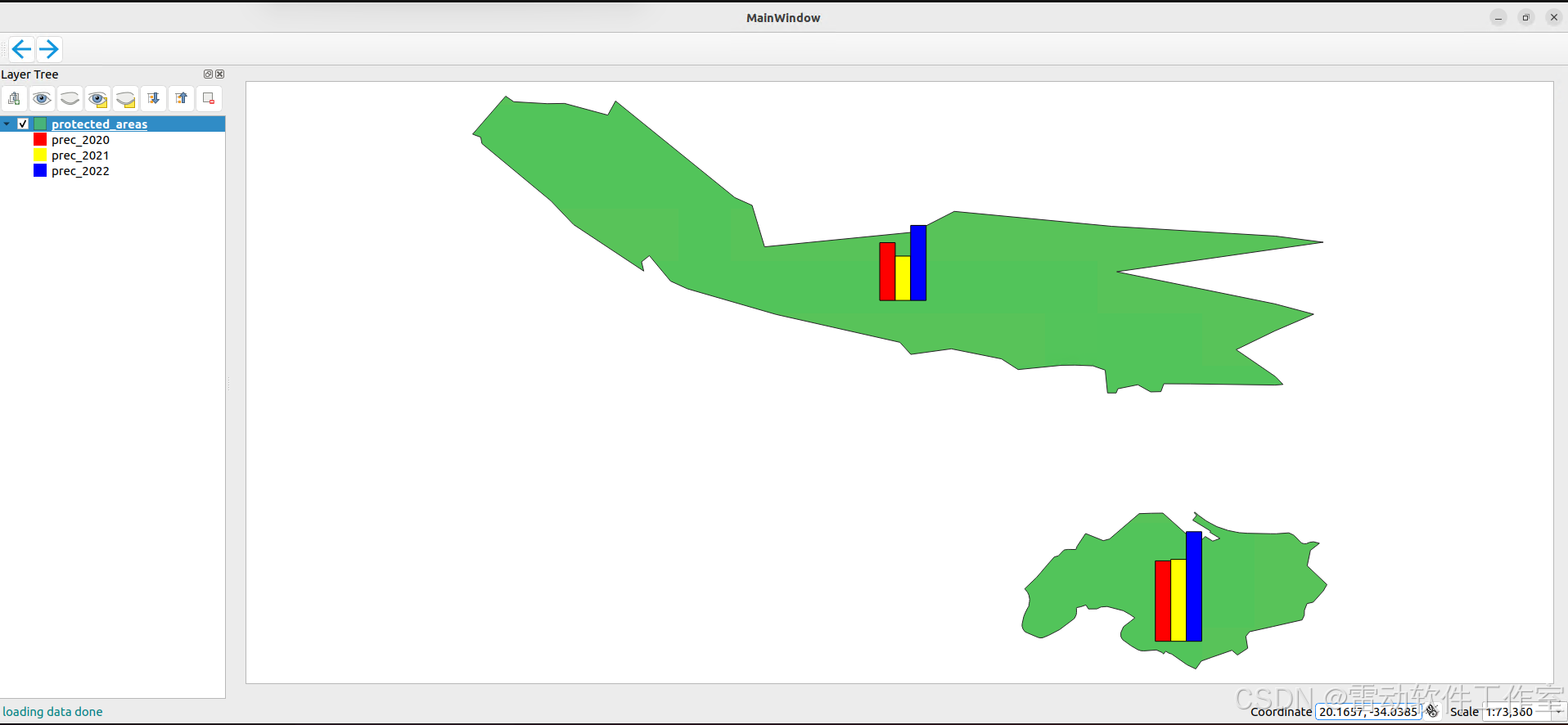

完整测试代码如下

void MainWindow::diagramHistogramSlot()
