MATLAB实现CNN（卷积神经网络）图像边缘识别
MATLAB实现CNN（卷积神经网络）图像边缘识别
1.CNN（卷积神经网络）图像边缘识别
CNN（卷积神经网络）的图像边缘识别，核心是通过卷积层模拟视觉系统对边缘的感知，无需人工设计特征，实现自动、高效的边缘检测。
其原理是利用边缘对应的图像灰度突变特性，通过预设或学习的卷积核（如 Sobel、Prewitt 算子对应的卷积核，或模型自学习的特征核），与图像像素矩阵进行卷积运算，强化像素灰度差值大的区域（边缘），抑制灰度平缓区域。
卷积层的局部感受野仅关注相邻像素，配合权值共享降低计算量，能精准捕捉水平、垂直及倾斜边缘。相比传统手工设计算子，CNN 的边缘识别鲁棒性更强，可适应光照变化、轻微噪声，且能通过深层网络学习复杂边缘组合特征，广泛应用于图像分割、目标检测、图像修复等任务的预处理环节
2.MATLAB程序
% 清除环境
clc;close all;clear all;warning off;%清除变量%% 1. 读取和预处理图像
% % 读取lena图像
if ~exist('lena512.bmp', 'file')% 如果文件不存在，创建一个示例图像或使用内置图像fprintf('lena512.bmp 未找到，使用内置图像...\n');img = imread('cameraman.tif');img = imresize(img, [512, 512]);
elseimg = imread('lena512.bmp');
end% 如果图像是彩色的，转换为灰度图
if size(img, 3) == 3img = rgb2gray(img);
end% 将图像转换为double类型并归一化到[0,1]
img = im2double(img);% 显示原始图像

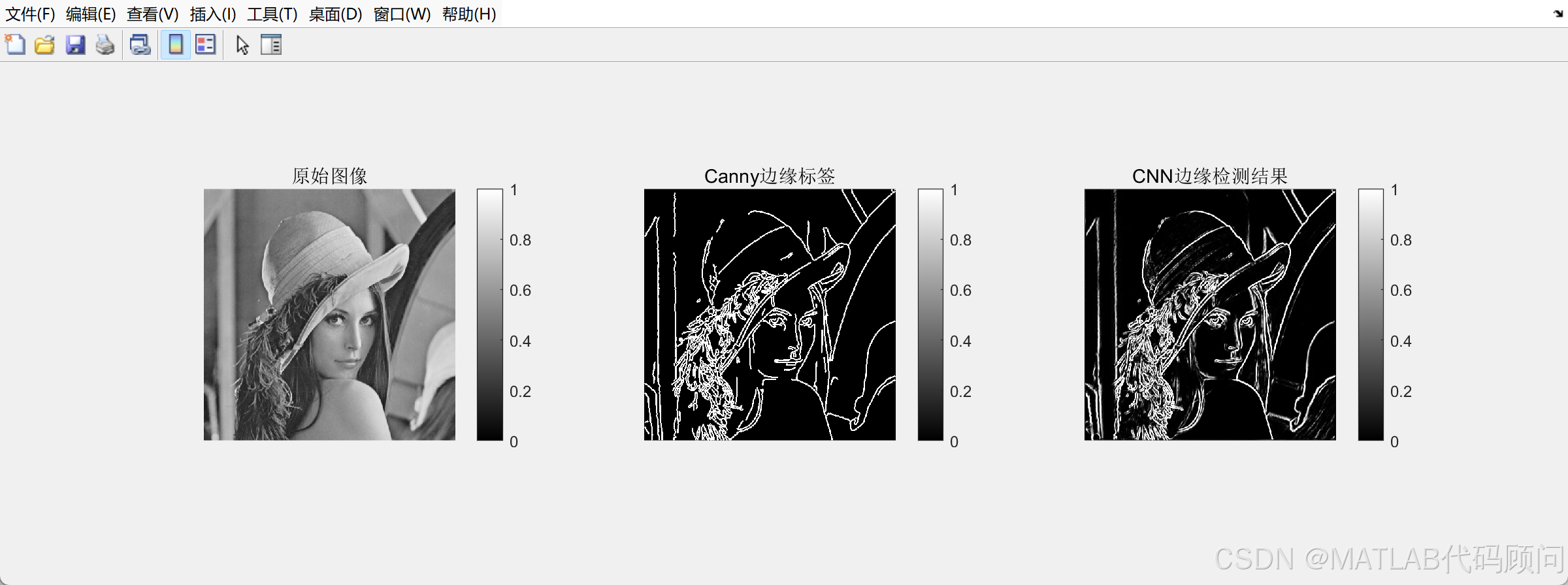

figure('Position', [100, 100, 1200, 400]);
subplot(1,3,1);
imshow(img);
title('原始图像');
colorbar;%% 2. 准备训练数据 - 改进版本
fprintf('准备训练数据...\n');% 使用Canny边缘检测生成更清晰的边缘标签
edge_label = edge(img, 'canny', [0.1, 0.2]);% 将二值边缘转换为连续值，添加一些宽度
se = strel('disk', 1);
edge_thick = imdilate(edge_label, se);
edge_continuous = double(edge_thick);% 显示边缘标签
subplot(1,3,2);
imshow(edge_continuous, []);
title('Canny边缘标签');
colorbar;disp('加我q1579325979获取完整代码');
%% 3. 构建改进的CNN网络
fprintf('构建改进的CNN网络...\n');% 更简单的网络结构，更适合边缘检测
layers = [% 输入层imageInputLayer([512 512 1], 'Name', 'input', 'Normalization', 'none')%%% 自定义缩放层，将输出转换到[0,1]functionLayer(@(x) (x+1)/2, 'Name', 'scale_output')% 回归输出层regressionLayer('Name', 'output')
];% 显示网络架构
analyzeNetwork(layers);%% 4. 改进的训练策略
fprintf('设置改进的训练选项...\n');% 使用更合适的训练选项

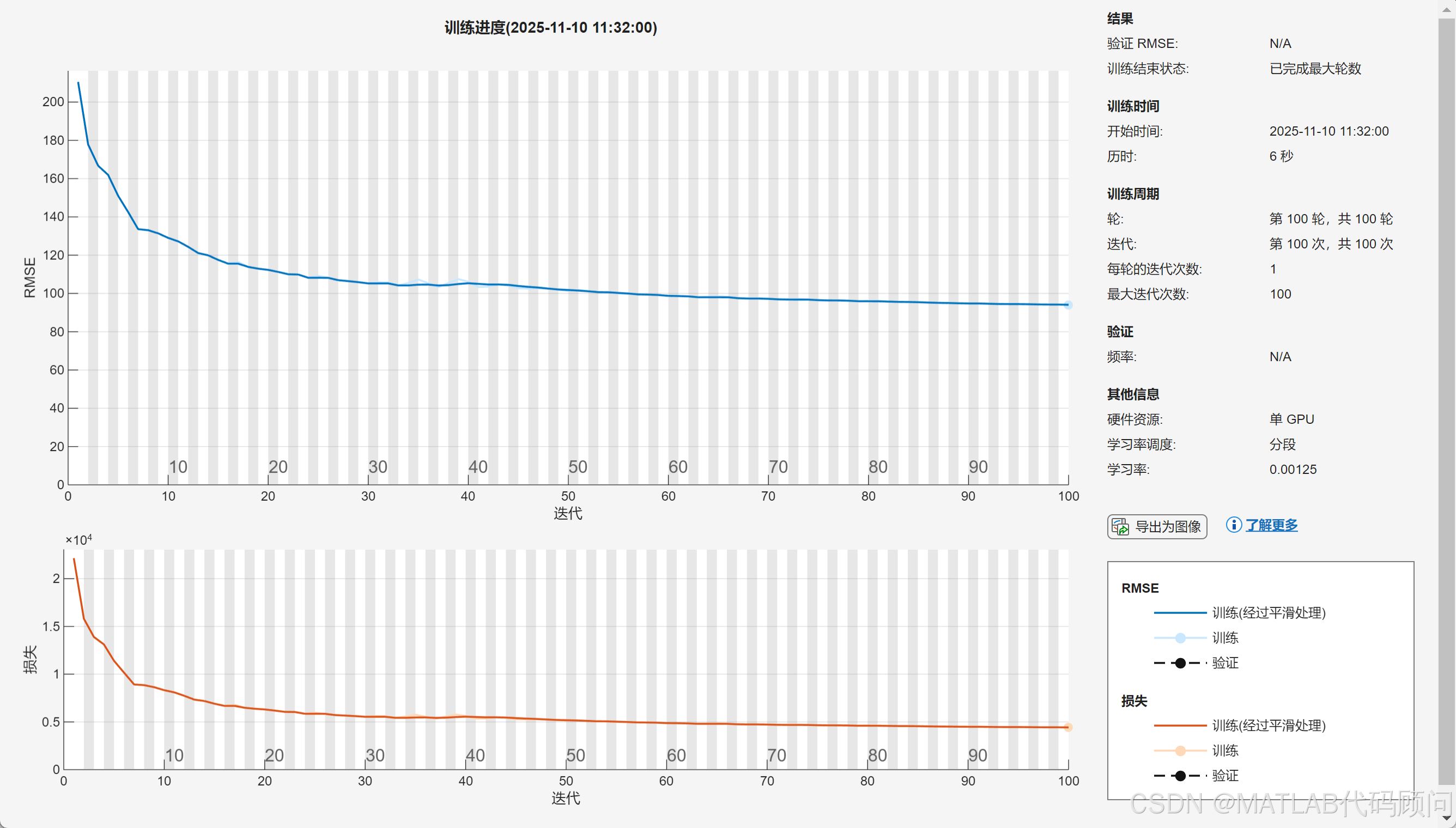

options = trainingOptions('adam', ...'InitialLearnRate', 0.01, ... % 提高学习率'MaxEpochs', 100, ... % 增加训练轮数'MiniBatchSize', 1, ...'Verbose', true, ...'Plots', 'training-progress', ...'Shuffle', 'every-epoch', ...'ExecutionEnvironment', 'auto', ...'GradientThreshold', 1, ... % 防止梯度爆炸'LearnRateSchedule', 'piecewise', ...'LearnRateDropFactor', 0.5, ...'LearnRateDropPeriod', 30);fprintf('开始训练改进的CNN网络...\n');% 准备训练数据
inputData = reshape(img, [512, 512, 1, 1]);
targetData = reshape(edge_continuous, [512, 512, 1, 1]);% 训练网络
net = trainNetwork(inputData, targetData, layers, options);%% 5. 使用训练好的网络进行预测
fprintf('使用训练好的网络进行边缘检测...\n');% 使用训练好的网络进行预测
predicted_edges = predict(net, inputData);% 将预测结果重塑为图像格式
predicted_edges = reshape(predicted_edges, [512, 512]);% 后处理：增强对比度
predicted_edges = imadjust(predicted_edges);% 显示CNN预测结果
subplot(1,3,3);
imshow(predicted_edges, []);
title('CNN边缘检测结果');
colorbar;%% 6. 结果比较和评估

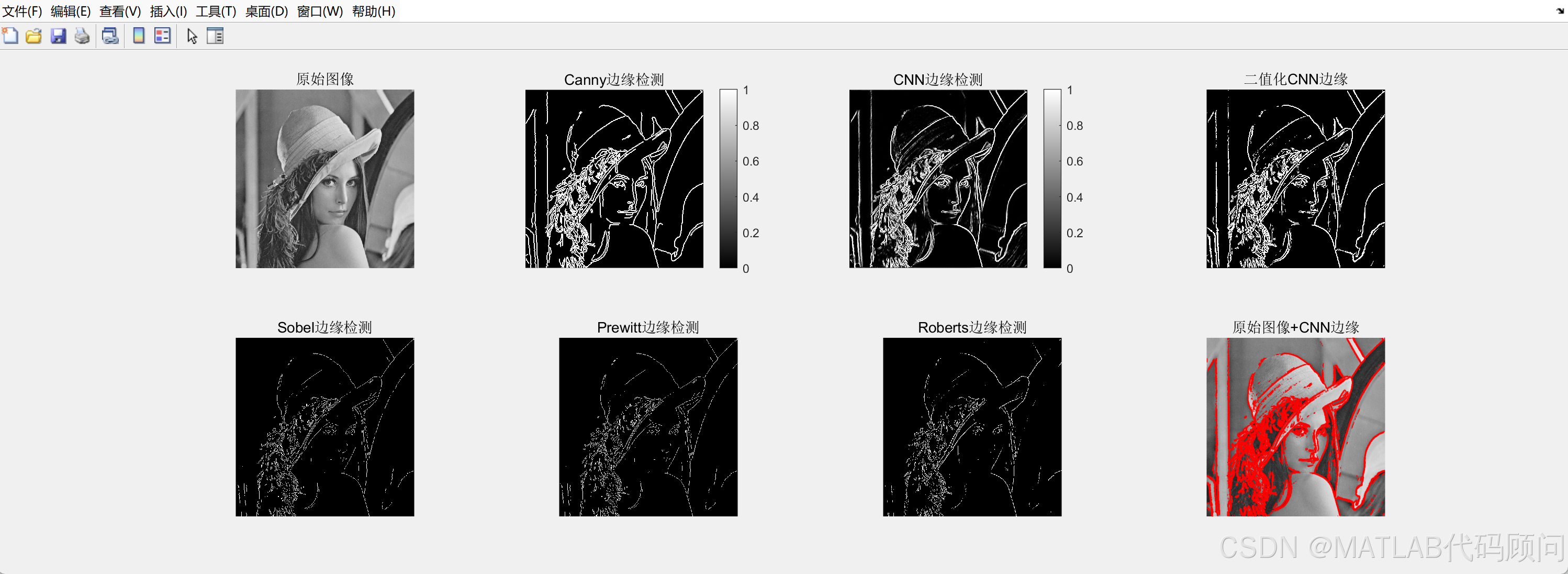

fprintf('结果比较和评估...\n');% 创建更详细的结果比较图
figure('Position', [100, 200, 1500, 500]);% 原始图像
subplot(2,4,1);
imshow(img);
title('原始图像');
axis image;% Canny边缘检测
subplot(2,4,2);
imshow(edge_continuous, []);
title('Canny边缘检测');
colorbar;
axis image;% CNN边缘检测
subplot(2,4,3);
imshow(predicted_edges, []);
title('CNN边缘检测');
colorbar;
axis image;% 二值化CNN边缘
subplot(2,4,4);
binary_cnn = predicted_edges > 0.5;
imshow(binary_cnn);
title('二值化CNN边缘');
axis image;% 添加一些额外的可视化
% Sobel边缘检测对比
sobel_edges = edge(img, 'sobel');
subplot(2,4,5);
imshow(sobel_edges);
title('Sobel边缘检测');
axis image;% Prewitt边缘检测对比
prewitt_edges = edge(img, 'prewitt');
subplot(2,4,6);
imshow(prewitt_edges);
title('Prewitt边缘检测');
axis image;% Roberts边缘检测对比
roberts_edges = edge(img, 'roberts');
subplot(2,4,7);
imshow(roberts_edges);
title('Roberts边缘检测');
axis image;% 原始图像与CNN边缘叠加
subplot(2,4,8);
imshow(img);
hold on;
vis_edges = predicted_edges > 0.3;
[bounds_y, bounds_x] = find(vis_edges);
plot(bounds_x, bounds_y, 'r.', 'MarkerSize', 1);
title('原始图像+CNN边缘');
axis image;
hold off;%% 7. 性能评估
fprintf('性能评估...\n');% 计算均方误差
mse = mean((edge_continuous(:) - predicted_edges(:)).^2);
fprintf('均方误差 (MSE): %.6f\n', mse);% 计算与Canny边缘的相似度
correlation = corr2(edge_continuous, predicted_edges);
fprintf('与Canny边缘的相关系数: %.4f\n', correlation);%% 8. 保存结果
fprintf('保存结果...\n');% 保存训练好的网络
save('improved_edge_detection_cnn.mat', 'net');% 保存边缘检测结果
imwrite(predicted_edges, 'improved_cnn_edge_detection.png');
imwrite(binary_cnn, 'improved_cnn_edge_binary.png');%% 9. 替代方案：使用预训练网络进行特征提取
fprintf('\n尝试替代方案：使用预训练网络特征...\n');% 如果自定义网络效果仍然不好，可以使用预训练网络
try% 加载预训练网络（如GoogLeNet）if ~exist('googlenet.mat', 'file')net_pretrained = googlenet;elsenet_pretrained = googlenet;end% 使用预训练网络进行特征提取layer = 'inception_3a-output';features = activations(net_pretrained, imresize(img, [224, 224]), layer);fprintf('预训练网络特征提取成功\n');
catchfprintf('预训练网络不可用，跳过此步骤\n');
endfprintf('程序执行完成！\n');%% 10. 提供多种边缘检测方法对比

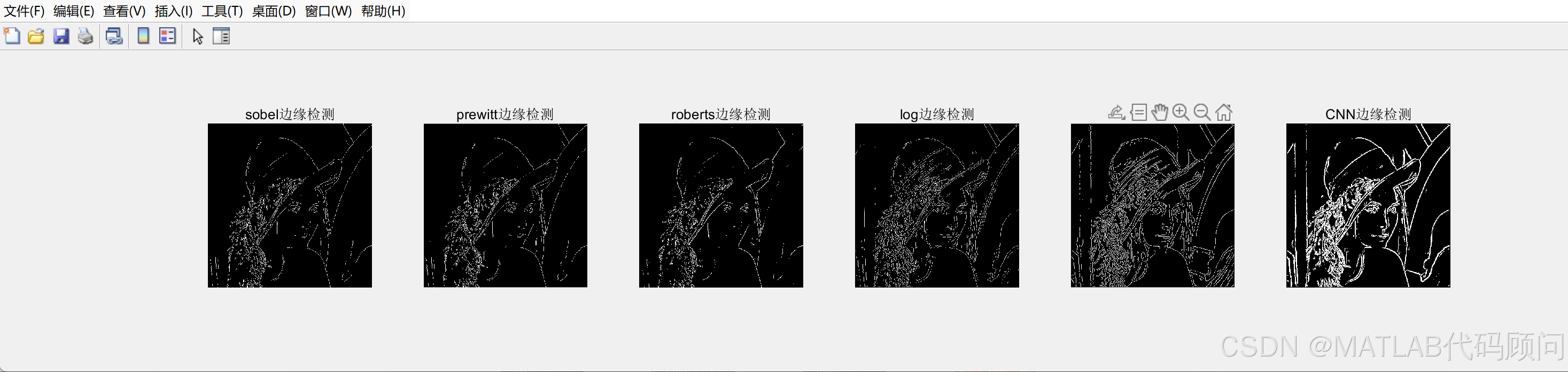

fprintf('\n不同边缘检测方法对比:\n');methods = {'sobel', 'prewitt', 'roberts', 'log', 'canny'};
figure('Position', [100, 200, 1500, 300]);for i = 1:length(methods)subplot(1, length(methods)+1, i);method_edges = edge(img, methods{i});imshow(method_edges);title([methods{i} '边缘检测']);
endsubplot(1, length(methods)+1, length(methods)+1);
imshow(binary_cnn);
title('CNN边缘检测');fprintf('\n所有处理完成！\n');3.程序结果
