移远 5G RG255AA-CN 调试

news 2025/11/11 7:56:35

5G模块引脚配置与识别流程

一、相关引脚配置

在软件部分，需要配置如下引脚状态，并检查模块供电是否正常使能，以及使用万用表确认供电情况。如果配置正确，lusb 工具可以检测到该5G模块对应的 PID 和 VID。

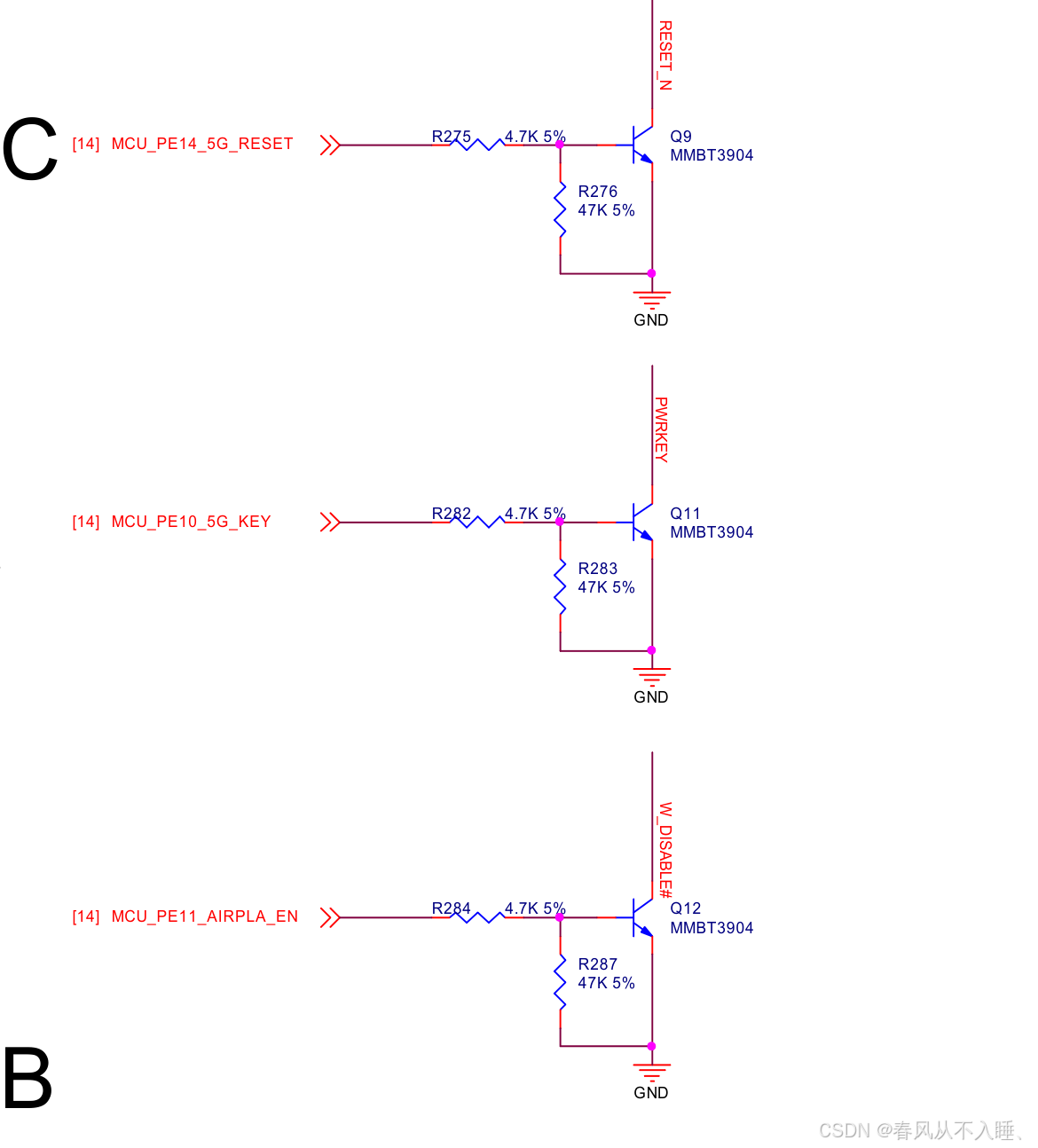

硬件连接说明

根据硬件连接，5G模块的 RESET、5G_KEY、AIRPLA_EN 均由 MCU 控制。

相关代码示例（根据实际情况进行配置，此处只是做个别示例）

#include "eh.h"
#include "eh_debug.h"
#include "eh_module.h"#include "gd32f10x.h"
#include "io-ctrl.h"
#include "gd32f10x_gpio.h"
#include <stdbool.h>// 信号定义
EH_DEFINE_SIGNAL(signal_io_smi_change);// 电源控制函数
void io_ctrl_mpu_power_set(bool is_on){gpio_bit_write(GPIOE, GPIO_PIN_8, is_on ? SET : RESET );
}
void io_ctrl_lte_power_set(bool is_on){gpio_bit_write(GPIOE, GPIO_PIN_7, is_on ? SET : RESET );
}
void io_ctrl_5g_reset_set(bool is_on){gpio_bit_write(GPIOE, GPIO_PIN_14, is_on ? SET : RESET );
}
void io_ctrl_airplane_mode_set(bool is_on){gpio_bit_write(GPIOE, GPIO_PIN_11, is_on ? SET : RESET );
}
void io_ctrl_5g_key_set(bool is_on){gpio_bit_write(GPIOE, GPIO_PIN_10, is_on ? SET : RESET );
}// SMI状态检测
extern bool io_ctrl_smi_status(void){return gpio_input_bit_get(GPIOD, GPIO_PIN_0);
}// 初始化函数
static __init int io_ctrl_init(void){rcu_periph_clock_enable(RCU_AF);rcu_periph_clock_enable(RCU_GPIOE);rcu_periph_clock_enable(RCU_GPIOD);gpio_init(GPIOE, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_8);eh_minfofl(IO_CTRL, "io_ctrl_mpu_power_set true");io_ctrl_mpu_power_set(true);gpio_init(GPIOD, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_50MHZ, GPIO_PIN_0);nvic_irq_enable(EXTI0_IRQn, 0U, 2U);gpio_exti_source_select(GPIO_PORT_SOURCE_GPIOD, GPIO_PIN_SOURCE_0);exti_init(EXTI_0, EXTI_INTERRUPT, EXTI_TRIG_BOTH);exti_interrupt_flag_clear(EXTI_0);gpio_init(GPIOE, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_7);eh_minfofl(IO_CTRL, "io_ctrl_lte_power_set true");io_ctrl_lte_power_set(true);gpio_init(GPIOE, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_10);eh_minfofl(IO_CTRL, "io_ctrl_5g_key_set true");io_ctrl_5g_key_set(true);gpio_init(GPIOE, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_11);eh_minfofl(IO_CTRL, "io_ctrl_airplane_mode_set true");io_ctrl_airplane_mode_set(true);gpio_init(GPIOE, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_13);gpio_init(GPIOE, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_14);eh_minfofl(IO_CTRL, "io_ctrl_5g_reset_set true");io_ctrl_5g_reset_set(false);return 0;
}void io_ctrl_exit(void){// 退出处理
}eh_module_level1_export(io_ctrl_init, io_ctrl_exit);

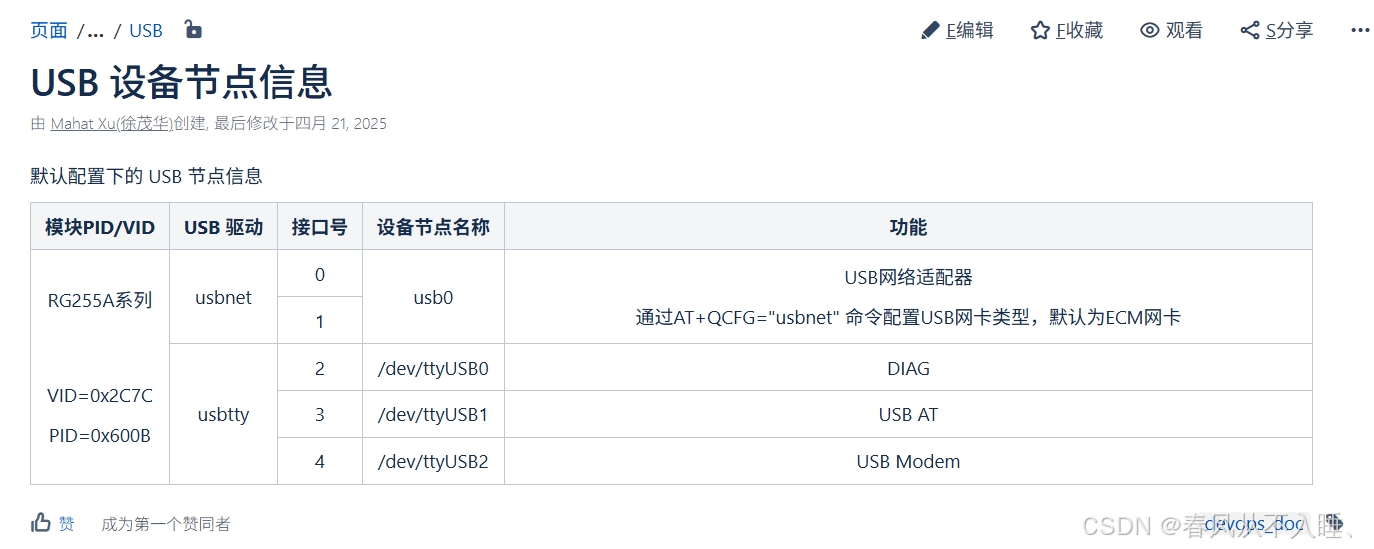

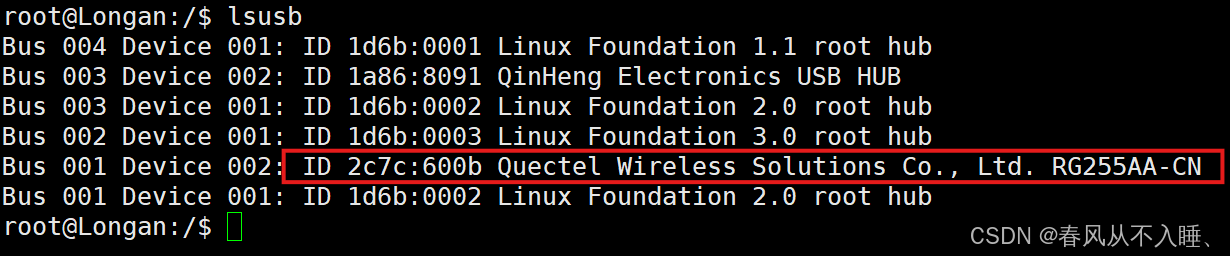

二、查看 PID 与 VID

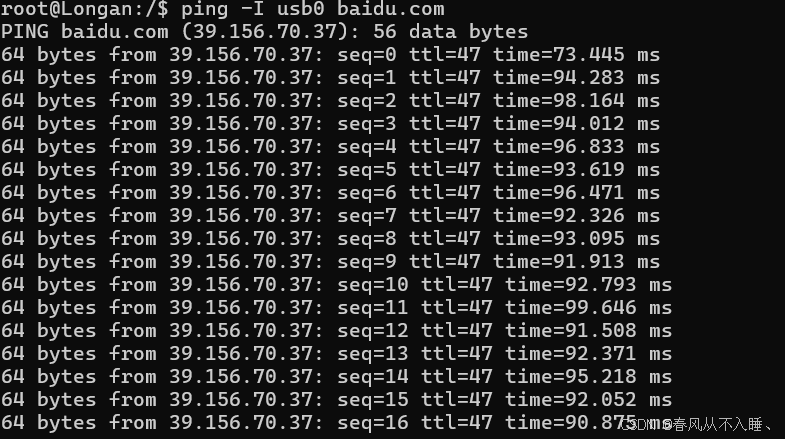

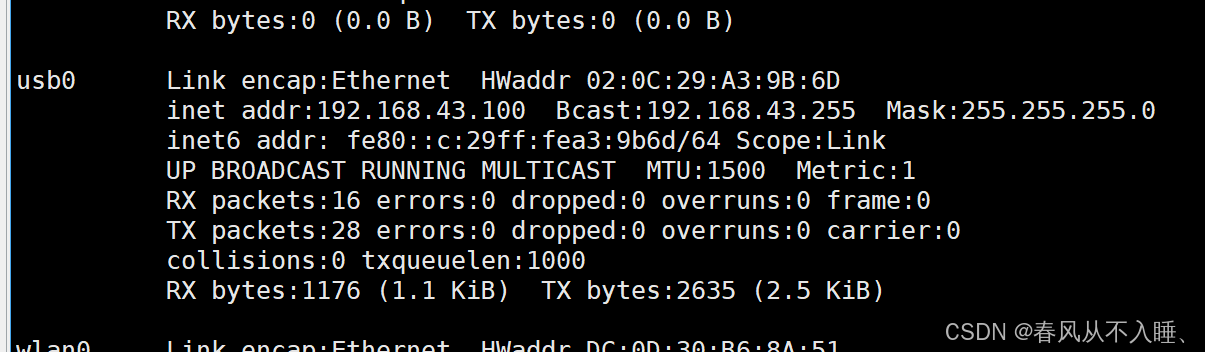

使用 lusb 等工具确认模块已正常识别，检查 PID 和 VID 是否正确。

三、添加 PID 和 VID

在 MPU 内核代码 drivers/usb/serial/option.c 文件的 option_ids 数组下方，添加 RG255AA 模块的 VID 和 PID：

#define QUECTEL_VENDOR_ID                      0x2c7c
#define QUECTEL_PRODUCT_RG255AA                0x600b

四、在内核中启用 USB SERIAL 配置

请确保在内核配置中启用如下选项：

CONFIG_USB_SERIAL=y
CONFIG_USB_SERIAL_WWAN=y
CONFIG_USB_SERIAL_OPTION=y
CONFIG_USB_ACM=y
CONFIG_USB_NET_DRIVERS=y
CONFIG_USB_USBNET=y
CONFIG_USB_NET_CDCETHER=y

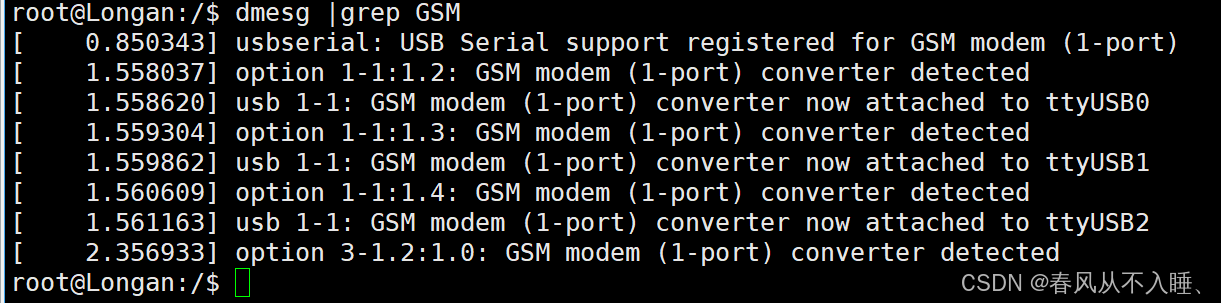

五、添加 option_ids

在 option_ids 列表内增加 RG255AA 的 PID/VID，以便系统能够识别该 USB 设备为串口设备。

// /kernel/linux-5.15/drivers/usb/serial/option.c
static const struct usb_device_id option_ids[] = {......{ USB_DEVICE_AND_INTERFACE_INFO(QUECTEL_VENDOR_ID, QUECTEL_PRODUCT_EC200A, 0xff, 0, 0) },{ USB_DEVICE_AND_INTERFACE_INFO(QUECTEL_VENDOR_ID, QUECTEL_PRODUCT_RG255AA, 0xff, 0, 0) },{ USB_DEVICE_AND_INTERFACE_INFO(AWQUALCOMM_VENDOR_ID, QUECTEL_PRODUCT_AW190, 0xff, 0, 0) },......
}
