一、实验目的

二、实验原理

三、实验器材

四、实验内容和步骤

（一）、完成“城市A社区”中的站点2的机房及天面建设

（二）、完成站点1的机房及天面的建设

（三）、站点1和站点2的设备安装

（四）站点1和站点2的设备连线

五、实验记录与分析（数据、图表、计算等）

（一）、完成“城市A社区”中的站点2的机房及天面建设

（二）、完成站点1的机房及天面的建设

（三）、站点1和站点2的设备安装

（四）、站点1和站点2的设备连线

六、实验总结

思考问题：

一、实验目的

本任务实践主要了解5G室外宏站的基本建设场景与建设方式，能够根据实际建设需求，完成接入机房的选型与建设，并了解5G接入机房的组成，掌握根据工程规划图完成设备的安装与部署。

二、实验原理

某地运营商正在进行5G网络的建设规划与实施，由你来负责5G基站站点的建设，请你根据工程规划图及实际建设需求，完成5G站点机房及站点内的设备建设、安装与部署，完成5G基站站点的建设任务。具体的建设需求如下：
（1）站点2的建设是为了满足“城市A社区”的5G信号覆盖，该社区为小型化社区。
（2）站点1的建设是为了补充城市边缘区域的5G信号覆盖，实际规划的建设地点见下图标注。
（3）站点1为城市边缘，业务最大流量不超过990Mbps。站点2的最大业务流量在2Gbps左右。

三、实验器材

1、PC
2、https://lab.fmaster.cn实验工坊lab.fmaster.cn平台

四、实验内容和步骤

（一）、完成“城市A社区”中的站点2的机房及天面建设

（二）、完成站点1的机房及天面的建设

（三）、站点1和站点2的设备安装

（四）站点1和站点2的设备连线

五、实验记录与分析（数据、图表、计算等）

（一）、完成“城市A社区”中的站点2的机房及天面建设

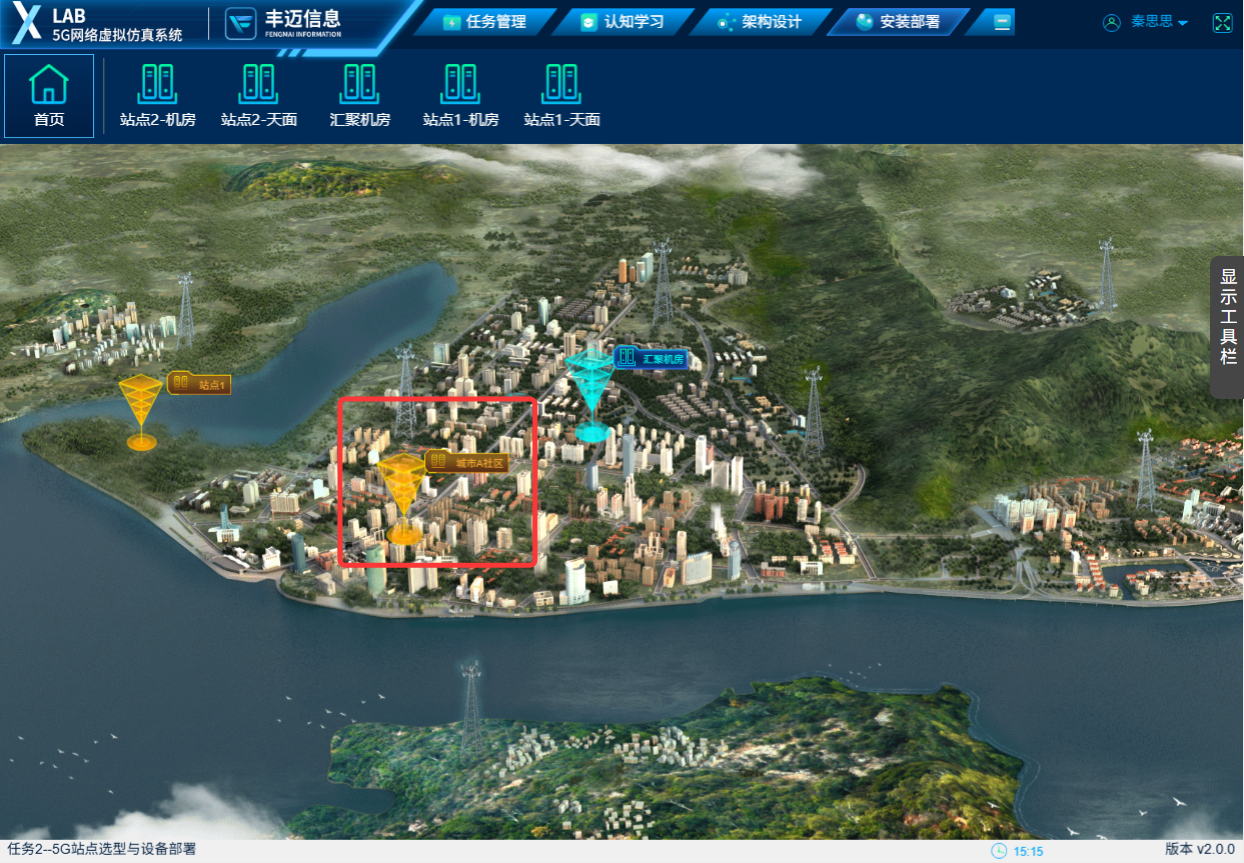

（1）点击【安装部署】模块，并点击地图上“城市A社区”图标，进入社区地图。
（2）选择站点的建设位置。

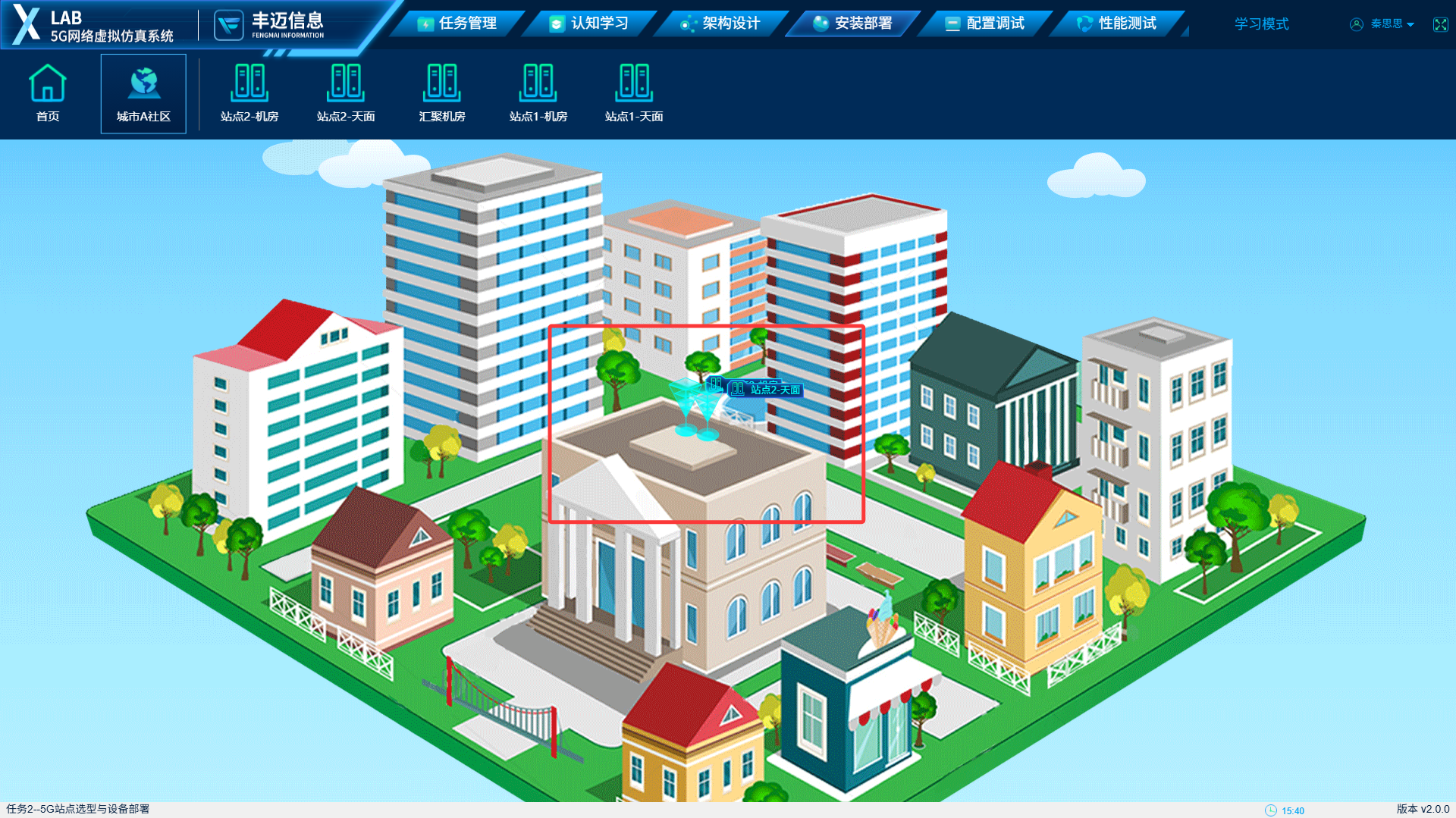

（3）在站点选择位置的楼顶右键，并选择“放置机房”，完成“站点2-机房”的建设。
（4）在站点选择位置的楼顶右键，并选择“放置机房”，完成“站点2-天面”的建设。

（二）、完成站点1的机房及天面的建设

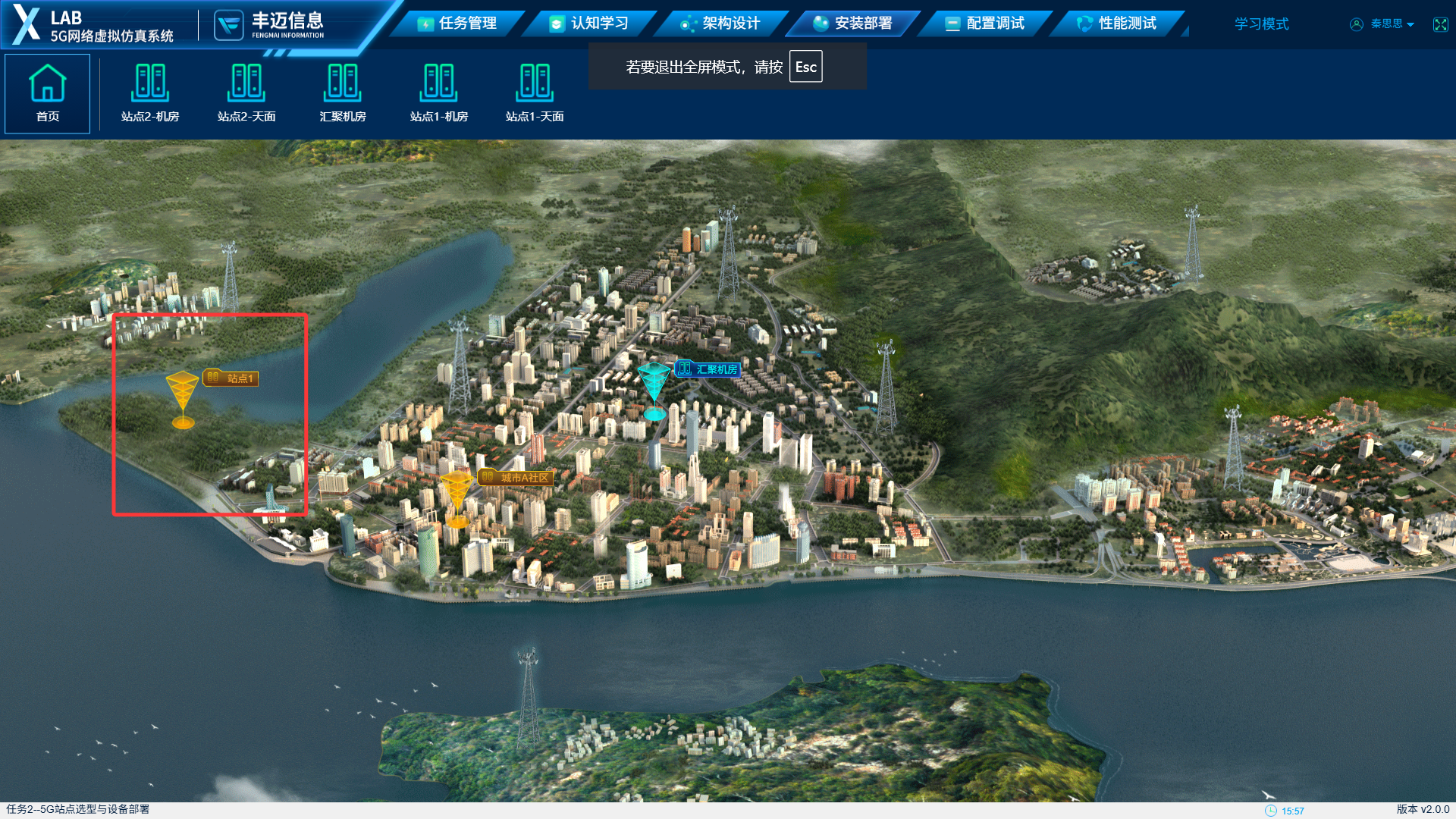

（1）选择“首页”，进入主场景图。在任务要求的站点1建设地点，右键并选择“添加新场景”。
（2）将场景名修改为“站点1”，并选择“铁塔”的场景图。

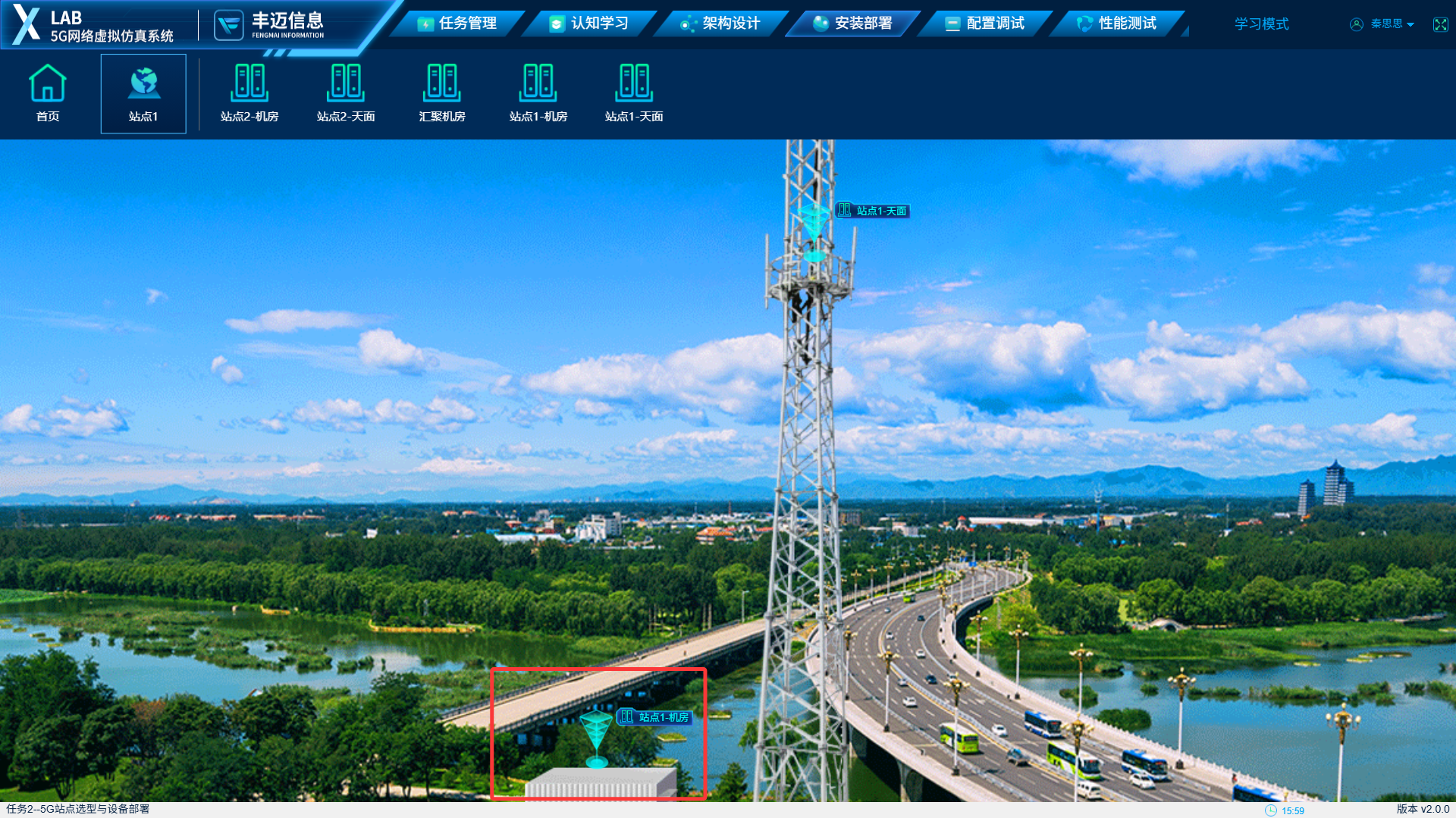

（3）点击进入刚刚添加的铁塔站点的场景，与站点2类似，在该场景进行机房及天面的建设。首先进行“站点1-机房”的建设。（注：可以鼠标左键按住不松来上下拖动场景图）
（4）“站点1-天面”的建设。建设过程与站点2类似，但需要将楼顶抱杆更换为铁塔基站即可。

（三）、站点1和站点2的设备安装

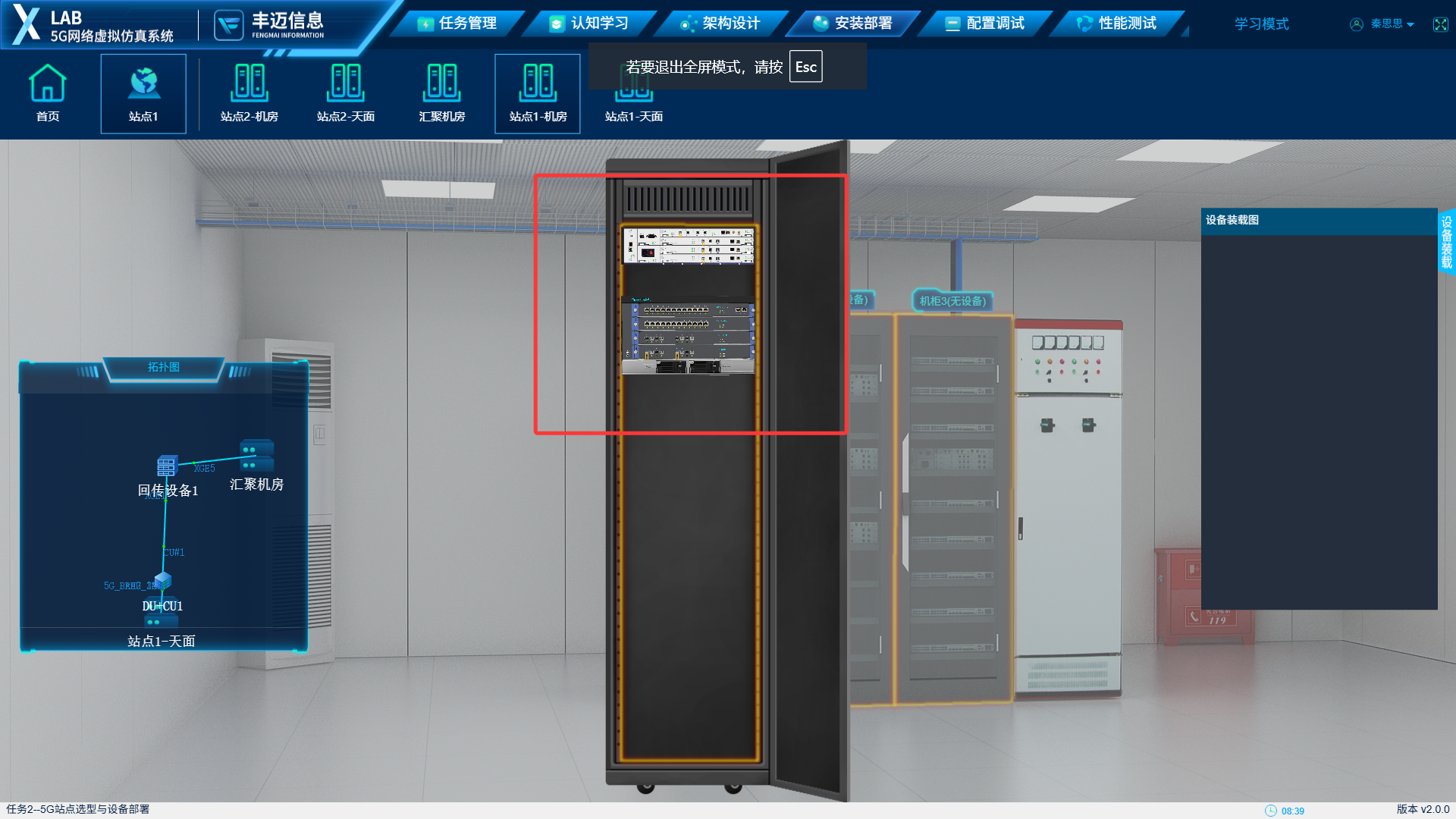

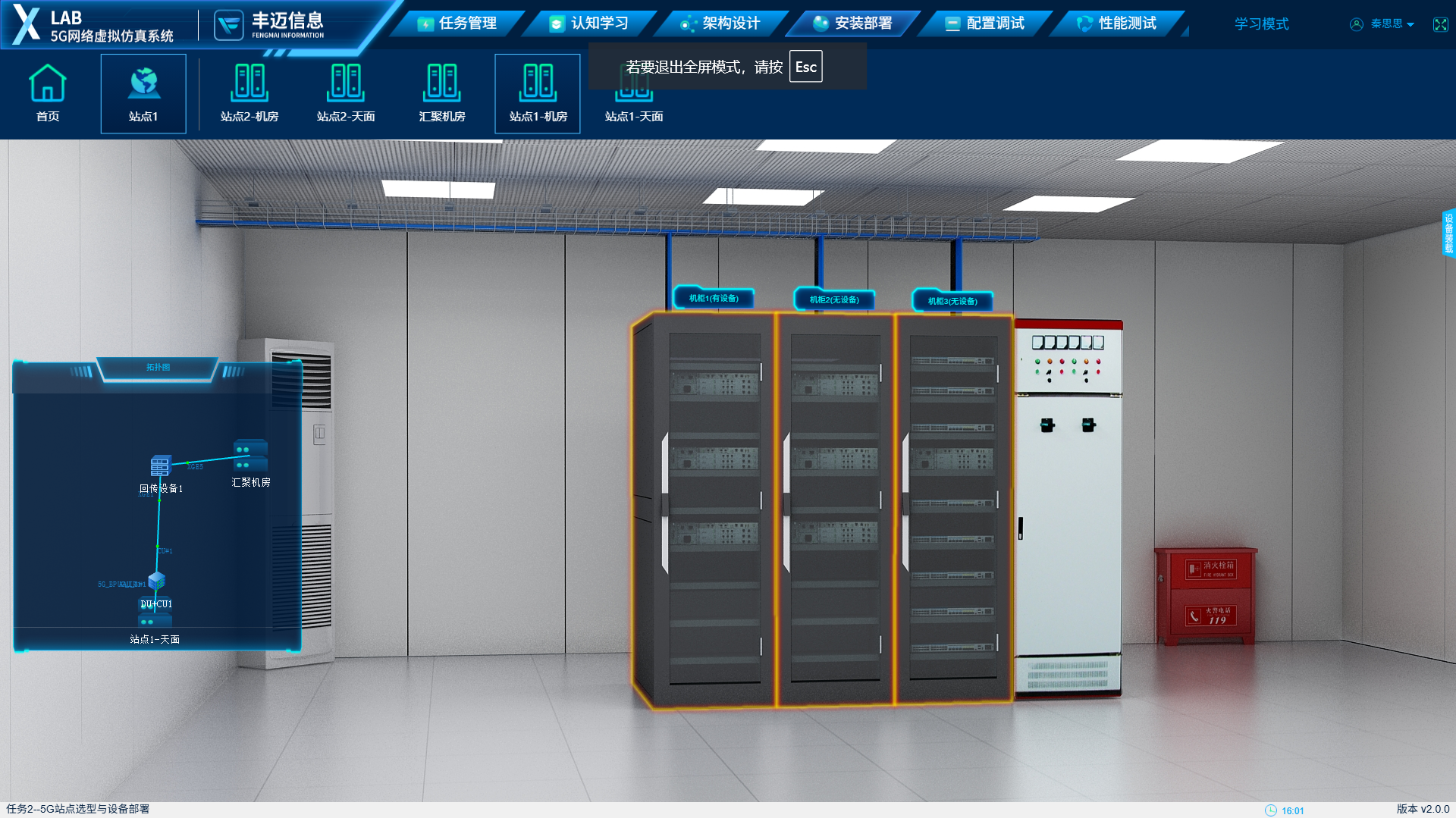

（1）进入“站点1”场景，点击“站点1-机房”，点击右上角“设备装载”，可以看到可以选择安装的设备（可选择设备由架构设计的拓扑图规划决定）。

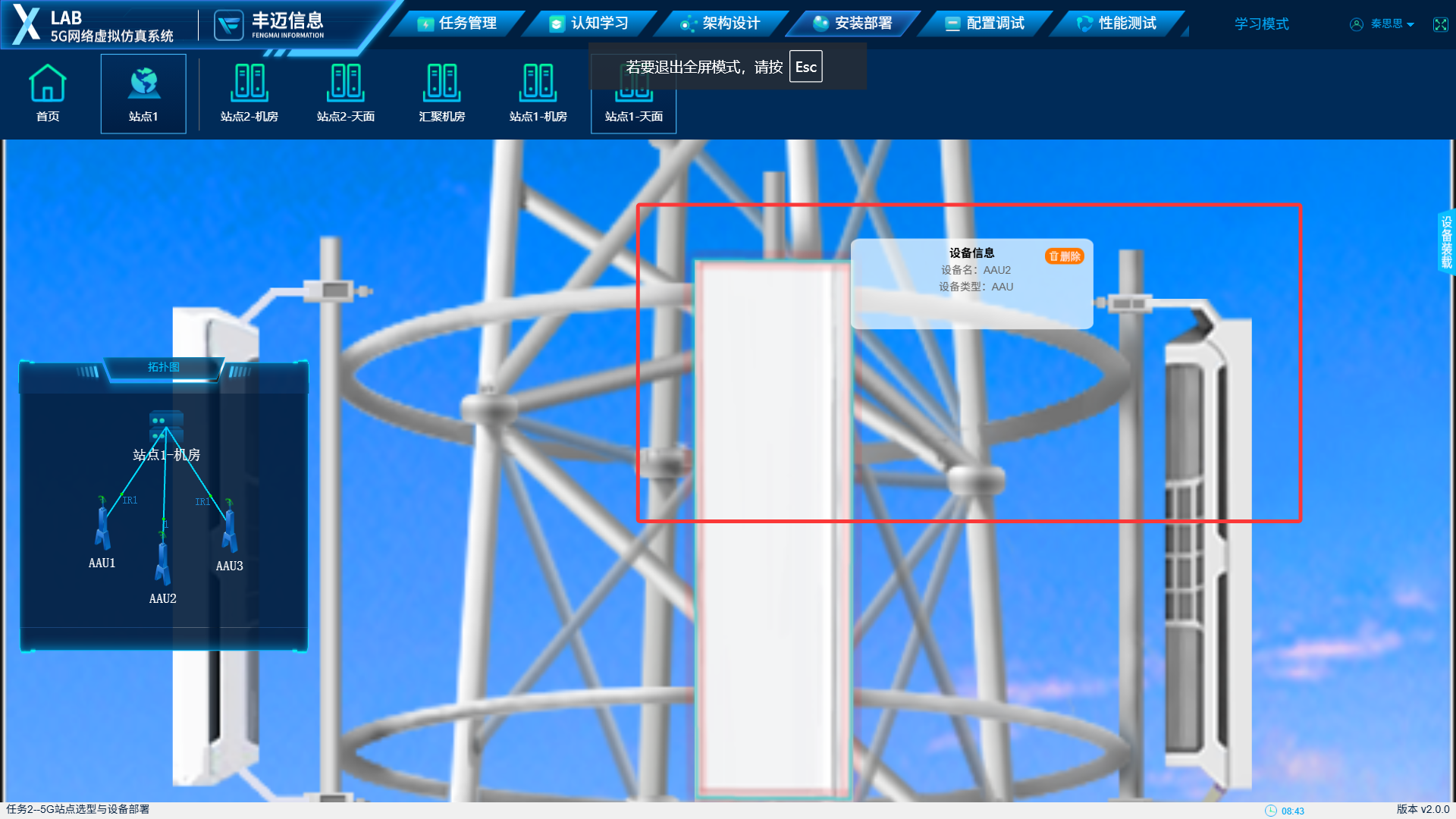

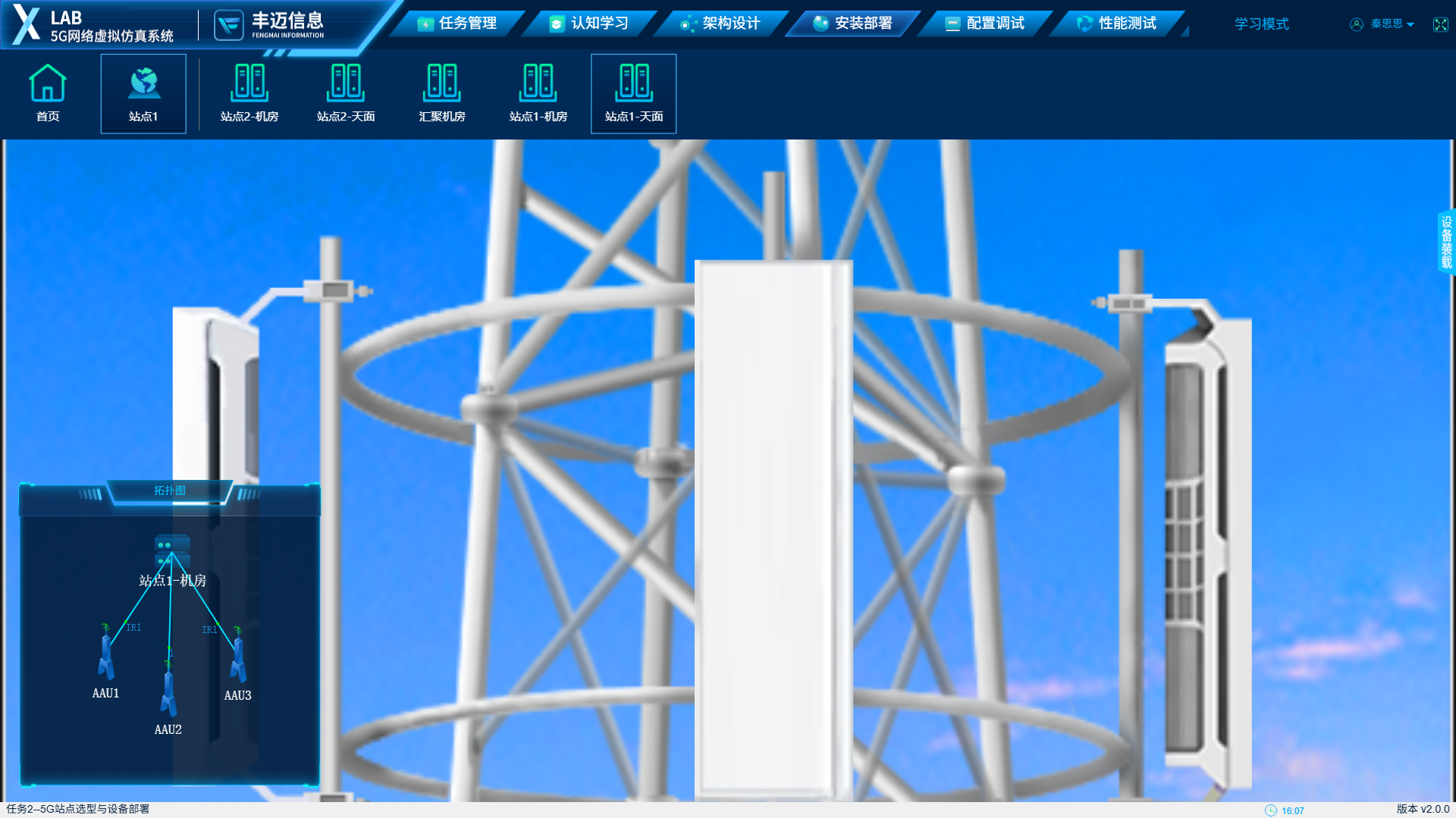

（2）同样步骤，进入“站点1-天面”，安装AAU设备。

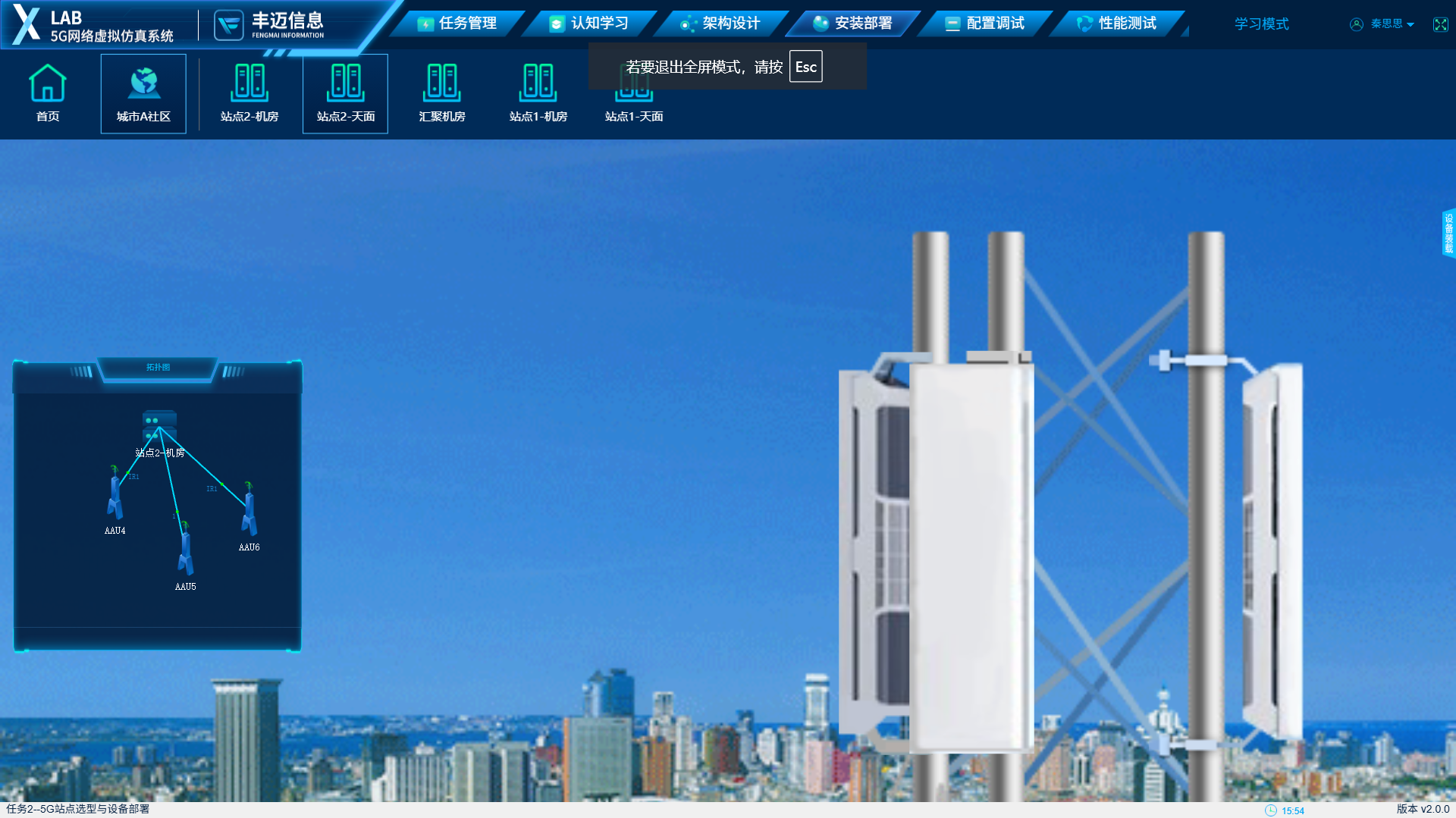

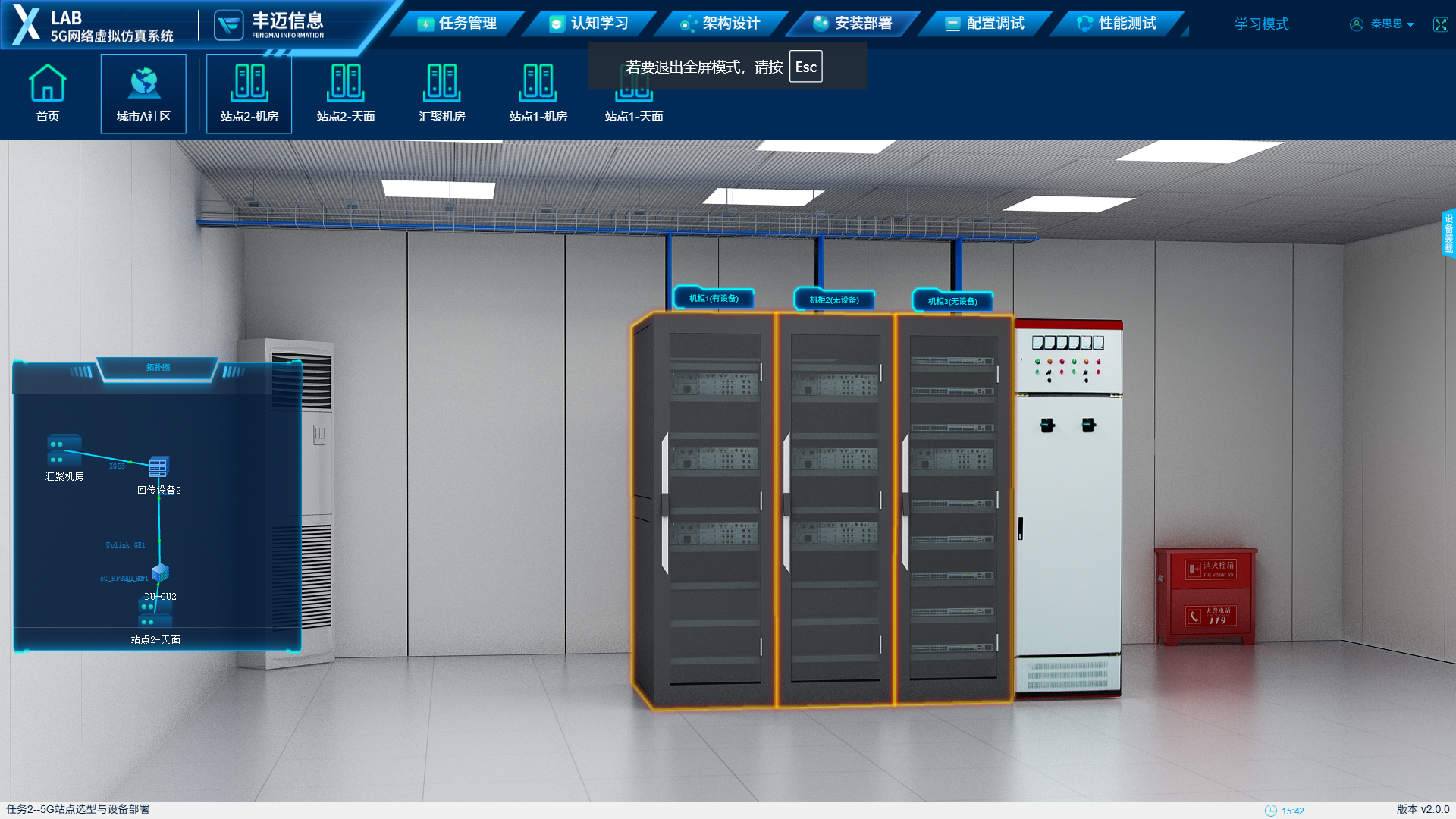

（3）安装步骤与站点1相同，进入“城市A社区”，完成站点2的安装即可。

（四）、站点1和站点2的设备连线

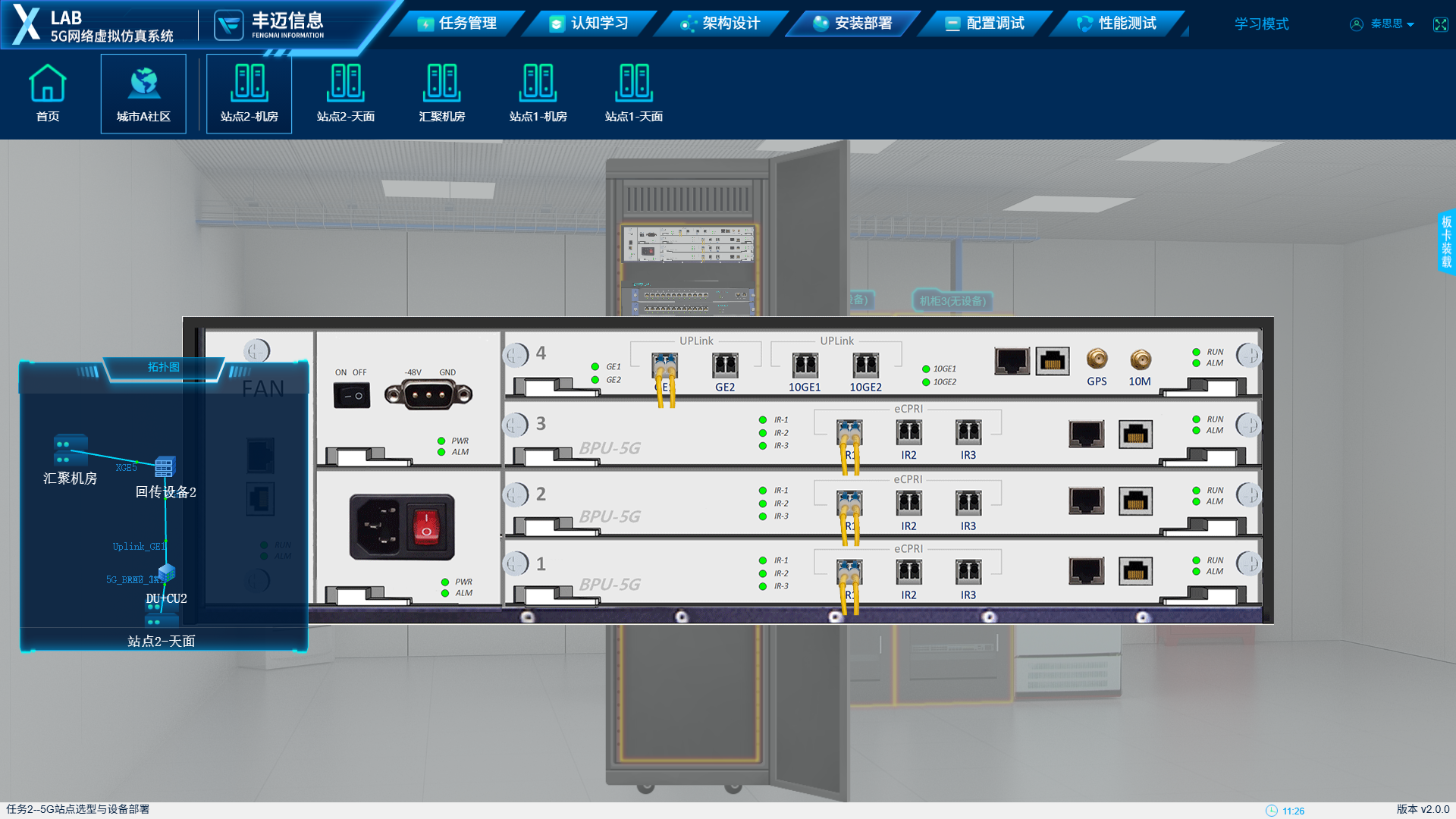

（1）首先，进入铁塔站点的场景，点击进入“站点1-天面”，并双击拓扑图上的AAU设备或单击设备图，打开设备面板。
（2）在设备面板的接口单击，连接本端线缆（这里选择AAU的IR接口）；
（3）切换机房，选择该连线所需连接的另一端设备（这里AAU要与DU+CU1进行连接）。同样的步骤依次完成DU+CU（BBU）设备到3个AAU设备的连接。
（4）站点1内DU+CU1设备与传输设备（本案例用三层交换机替代）的连线。将基站的一个GE上联口（Uplink）连接至本机房中的回传设备（三层交换机）的任意一个GE光口。
（5）将站点1的回传设备（本案例用三层交换机替代）的XGE1与汇聚机房内传输设备的XGE1光口互联。
（6）同样的步骤，完成站点2设备连线。

六、实验总结

通过本次实验，完成了站点机房与天面建设达标、设备安装符合拓扑规划、设备连线实现链路贯通。
首先，按 “城市 A 社区” 小型化覆盖需求，完成站点 2 的楼顶机房与天面建设，通过 “放置机房” 操作实现部署；针对城市边缘区域覆盖需求，在站点 1 规划位置添加 “铁塔” 场景，命名为 “站点 1”，完成站点 1 - 机房与站点 1 - 天面建设，匹配站点 1≤990Mbps 的流量需求。

其次，进入站点 1、站点 2 场景，分别对机房与天面完成设备装载：机房内安装 DU+CU 设备、回传设备，天面安装 AAU 设备，设备选型严格遵循架构设计的拓扑图规划，适配站点 2≈2Gbps 的最大业务流量。

最后，在站点 1：完成 AAU与 DU+CU1 的连接，DU+CU1与回传设备（GE 光口）的连接，回传设备（XGE1 接口）与汇聚机房传输设备（XGE1 光口）的互联；在站点 2：参照站点 1 连线逻辑，完成所有设备的接口匹配与线缆连接，确保两大站点均实现 “AAU-DU+CU - 回传设备 - 汇聚机房” 的完整链路。

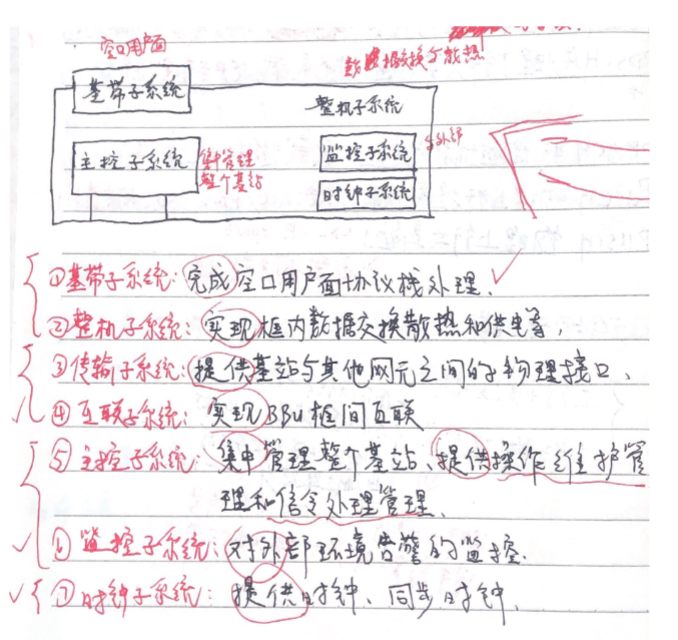

除此之外，掌握 5G 室外宏站建设全流程：明确从 “场景选型（楼顶 / 铁塔）→机房天面搭建→设备装载→线缆连接” 的标准化步骤，理解不同覆盖场景（城市社区 / 城市边缘）对应的站点建设差异。熟悉核心设备部署逻辑：清晰 AAU（天面信号收发）、DU+CU（基带处理）、回传设备（数据传输）的功能定位，掌握设备接口匹配原则，能根据业务流量（≤990Mbps/≈2Gbps）判断设备部署规模。
