【01】Canny边缘检测：原理、实现与性能对比

简介

本文系统解析Canny边缘检测算法，从其核心理论到Python实现，详细阐述去噪声、梯度计算、非极大值抑制、双阈值检测等关键步骤。同时对比Roberts、Prewitt、Sobel、Laplacian等经典算子，通过实验验证Canny算子在边缘连续性与抗噪声能力上的优势，助你全面掌握这一数字图像处理领域的标杆技术。

1 边缘检测算法的分类与Canny算子的诞生

在数字图像处理中，边缘是指图像局部区域灰度值发生显著变化的部分，是图像分割、目标识别的重要基础。边缘检测算法可大致分为三类：

1.1 基于一阶导数的边缘检测算子

这类算法通过计算图像灰度的一阶导数（梯度）来定位边缘，常用模板（卷积核）与图像进行卷积运算，再通过阈值提取边缘。典型代表有Roberts算子、Prewitt算子和Sobel算子。其核心思想是：梯度幅值较大的区域可能存在边缘，通过设定阈值筛选出显著梯度区域。

1.2 基于二阶导数的边缘检测算子

二阶导数通过“过零点”特性检测边缘，即灰度函数的二阶导数为零的点。拉普拉斯（Laplacian）算子是典型代表，它对噪声敏感，易受噪声干扰导致边缘模糊，且无法区分边缘方向，实际应用中较少单独使用。

1.3 Canny算子：最优边缘检测的标杆

1986年，John F. Canny提出了一种多阶段边缘检测算法——Canny算子，并创立了边缘检测计算理论。该算法以低错误率（不丢失重要边缘，无虚假边缘）、高定位性（边缘位置偏差最小）、最小响应（避免多个响应对应同一边缘） 为评价标准，至今仍是边缘检测领域的标准算法。

2 Canny算子的核心原理与实现步骤

Canny算子的实现可分为五个关键步骤，每个步骤都对最终检测效果有重要影响。

2.1 去噪声：高斯滤波预处理

图像中不可避免存在噪声，而噪声会导致梯度计算出现伪边缘。因此，第一步需通过高斯滤波平滑图像，去除噪声。高斯滤波的核心是用高斯函数作为卷积核与图像卷积，其公式为：$$G(x,y)=\frac{1}{2\pi {\sigma }^2}{e}^{-\frac{x^2+y^2}{2{\sigma }^2}}$$其中$\sigma$是高斯核的标准差，核大小通常取$3\times 3$或$5\times 5$（核越大，平滑效果越强，噪声抑制越好，但边缘可能模糊）。

2.2 计算梯度：梯度幅值与方向

梯度是图像边缘检测的核心指标，通过Sobel算子计算x方向（水平）和y方向（垂直）的梯度分量，再合成梯度幅值与方向。

• 梯度分量计算：水平梯度$G_x=I(x+1,y)-I(x-1,y)$，垂直梯度$G_y=I(x,y+1)-I(x,y-1)$（Sobel算子通过加权平均优化邻域像素的影响，减少噪声放大）。
• 梯度幅值：$G=\sqrt{G_x^2+G_y^2}$（或简化为$G=|G_x|+|G_y|$，计算更快）。
• 梯度方向：$\theta =\arctan 2(G_y,G_x)$，通常将方向归为四类：0°（水平）、45°（右上-左下）、90°（垂直）、135°（左上-右下），便于后续非极大值抑制处理。

2.3 非极大值抑制：边缘精确定位

非极大值抑制（NMS）的目标是将模糊的边缘“细化”为单像素宽的线条。具体步骤：

1. 根据梯度方向，确定当前像素的梯度方向（如0°对应水平方向）；
2. 比较当前像素与梯度方向正负方向上像素的梯度幅值，保留幅值最大的像素（即边缘点），其余置为0（非边缘点）。例如，若当前像素梯度方向为135°，则需比较该像素与左上、右下方向像素的梯度幅值，仅保留幅值最大的点。

2.4 双阈值检测：区分强边缘与弱边缘

非极大值抑制后的图像仍存在噪声点，需通过双阈值技术分类边缘：

• 高阈值（T2）：大于T2的像素为“强边缘”，必然是真实边缘；
• 低阈值（T1）：小于T1的像素为“非边缘”，直接排除；
• T1~T2之间的像素为“弱边缘”，需进一步判断是否与强边缘连通，若连通则保留为边缘，否则排除。

2.5 滞后跟踪：连接弱边缘

滞后跟踪技术通过强边缘作为“种子”，跟踪所有与强边缘连通的弱边缘，最终形成完整的边缘轮廓。例如，若弱边缘像素的邻域存在强边缘像素，则该弱边缘被保留，否则被删除，从而避免孤立噪声点被误判为边缘。

3 Canny算子的Python实现

OpenCV提供了cv2.Canny()函数，可直接调用实现Canny边缘检测。其核心参数为：

• image：输入灰度图像；
• threshold1：低阈值（T1）；
• threshold2：高阈值（T2）；
• apertureSize：Sobel算子的孔径大小（默认3）；
• L2gradient：是否使用L2范数计算梯度幅值（默认False，即使用L1范数$|G_x|+|G_y|$）。

代码示例：

# 读取图像并预处理
import cv2
import numpy as np
import matplotlib.pyplot as plt# 读取图像并转为RGB格式（用于显示）
img = cv2.imread('test_image.jpg')  # 替换为实际图像路径
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)# 灰度化与高斯滤波
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
gaussian_blur = cv2.GaussianBlur(gray, (5, 5), 0)  # 高斯核大小5x5，标准差0（自动计算）# Canny边缘检测（低阈值50，高阈值150）
canny_edges = cv2.Canny(gaussian_blur, threshold1=50, threshold2=150)# 显示结果

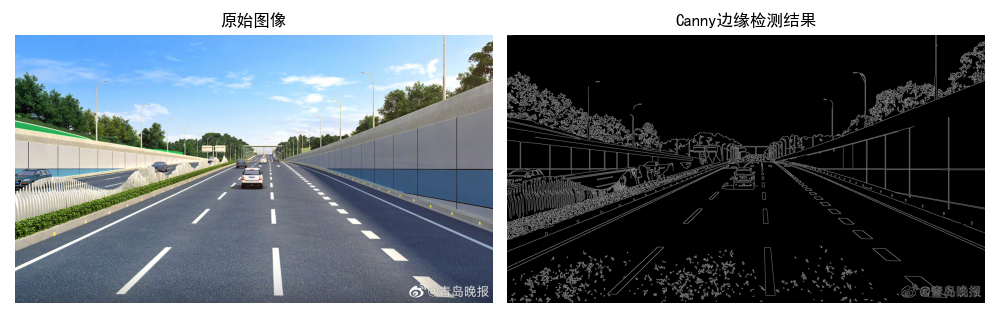

plt.figure(figsize=(10, 5))
plt.subplot(121), plt.imshow(img_rgb), plt.title('原始图像'), plt.axis('off')
plt.subplot(122), plt.imshow(canny_edges, cmap='gray'), plt.title('Canny边缘检测结果'), plt.axis('off')
plt.tight_layout()
plt.show()

4 经典边缘检测算子性能对比实验

为验证Canny算子的优势，我们对比了Roberts、Prewitt、Sobel、Laplacian与Canny算子在相同图像上的检测效果。实验步骤如下：

1. 对图像进行灰度化与高斯滤波（统一预处理）；
2. 分别用各算子提取边缘；
3. 对比边缘完整性、连续性及抗噪声能力。

实验代码：

import cv2
import numpy as np; import matplotlib.pyplot as plt# 读取图像并预处理
img = cv2.imread('test_image.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
gaussian_blur = cv2.GaussianBlur(gray, (3, 3), 0)  # 高斯滤波核3x3# 阈值化（用于Roberts/Prewitt/Sobel/Laplacian）
ret, binary = cv2.threshold(gaussian_blur, 127, 255, cv2.THRESH_BINARY)# 定义各算子的卷积核
roberts_kernels = [np.array([[-1, 0], [0, 1]]), np.array([[0, -1], [1, 0]])]
prewitt_kernels = [np.array([[1, 1, 1], [0, 0, 0], [-1, -1, -1]]), np.array([[-1, 0, 1], [-1, 0, 1], [-1, 0, 1]])]
sobel_kernels = [np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]]), np.array([[-1, -2, -1], [0, 0, 0], [1, 2, 1]])]# 计算各算子结果
def apply_kernel(binary, kernel_x, kernel_y):x = cv2.filter2D(binary, cv2.CV_16S, kernel_x)y = cv2.filter2D(binary, cv2.CV_16S, kernel_y)return cv2.addWeighted(cv2.convertScaleAbs(x), 0.5, cv2.convertScaleAbs(y), 0.5, 0)roberts = apply_kernel(binary, roberts_kernels[0], roberts_kernels[1])
prewitt = apply_kernel(binary, prewitt_kernels[0], prewitt_kernels[1])
sobel = apply_kernel(binary, sobel_kernels[0], sobel_kernels[1])
laplacian = cv2.convertScaleAbs(cv2.Laplacian(binary, cv2.CV_16S, ksize=3))
canny = cv2.Canny(gaussian_blur, 50, 150)# 显示对比结果
plt.figure(figsize=(15, 10))
titles = ['原始图像', 'Canny算子', 'Roberts算子', 'Prewitt算子', 'Sobel算子', 'Laplacian算子']
images = [img_rgb, canny, roberts, prewitt, sobel, laplacian]
for i in range(6):plt.subplot(2, 3, i+1), plt.imshow(images[i], 'gray'), plt.title(titles[i]), plt.axis('off')
plt.tight_layout()
plt.show()

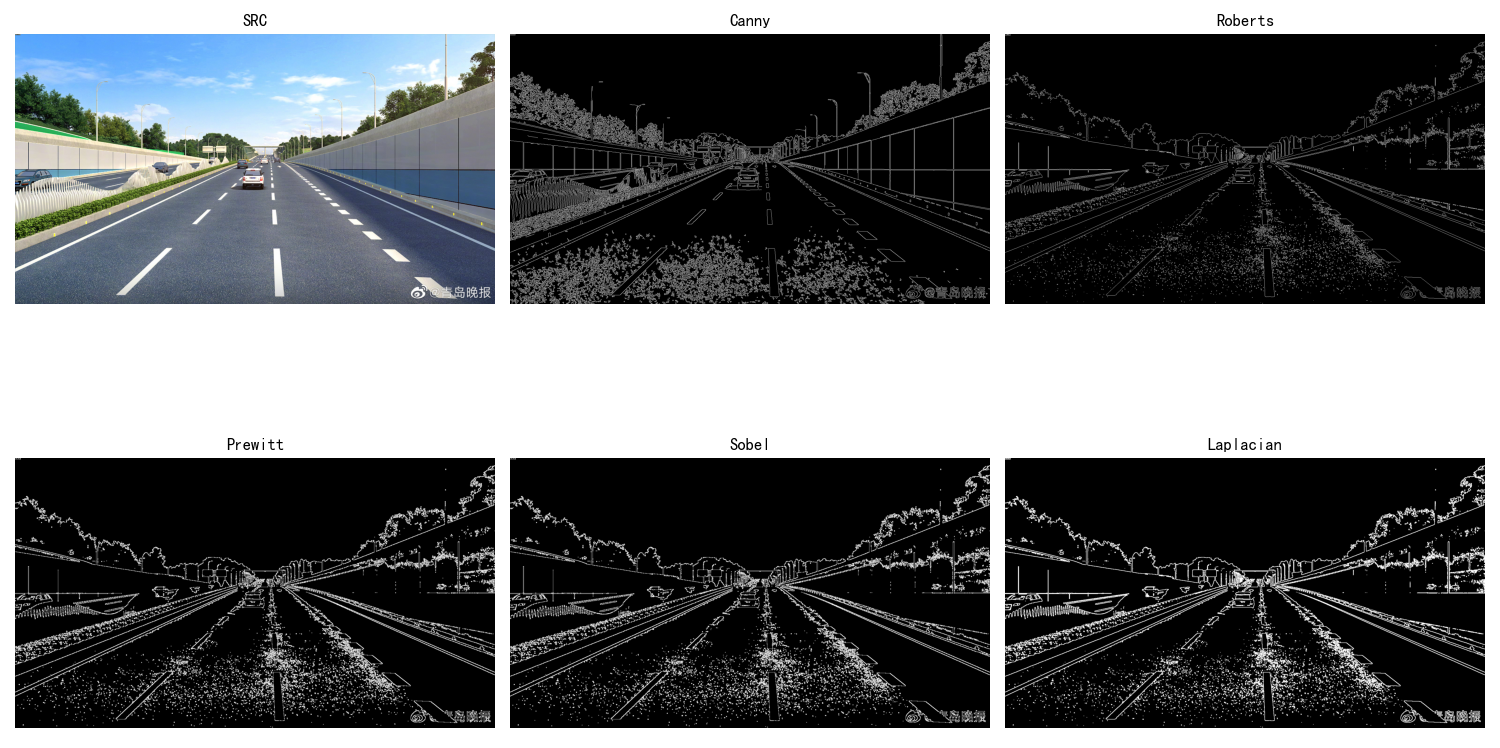

实验结果分析

• Roberts算子：核大小仅2x2，对细节敏感但抗噪声能力弱，边缘易断开；
• Prewitt算子：3x3核平滑效果更好，边缘较连续，但边缘略粗；
• Sobel算子：加权核优化了噪声影响，边缘连续性和清晰度优于Prewitt；
• Laplacian算子：无方向选择性，易产生双像素边缘，且噪声放大明显；
• Canny算子：通过高斯滤波去噪、非极大值抑制细化边缘、双阈值与滞后跟踪筛选，最终边缘更连续、单像素宽，且抗噪声能力最强，是实际应用中的首选。

5 总结

Canny边缘检测算法通过五个关键步骤，在低错误率、高定位性和最小响应三个标准上实现了最优边缘检测。其核心优势在于对噪声的鲁棒性、对边缘的精确定位及边缘连续性的保障，广泛应用于目标识别、图像分割、特征提取等计算机视觉领域。通过Python+OpenCV实现时，合理调整高斯核大小、双阈值参数，可进一步优化检测效果。
