芯伯乐700mA线性稳压器XBLW L78M05H/L78M12H：稳定可靠，简化电源设计

在各类电子设备中，线性稳压器因其结构简单、噪声低、成本低廉而成为基础电源方案的不二之选。芯伯乐（XBLW）的L78M05H/L78M12H系列是一款经典的700mA三端固定正电压稳压器，以其卓越的可靠性、全面的保护功能和灵活的封装选项，广泛应用于消费电子、工业控制及家电等领域。



 一、产品概述

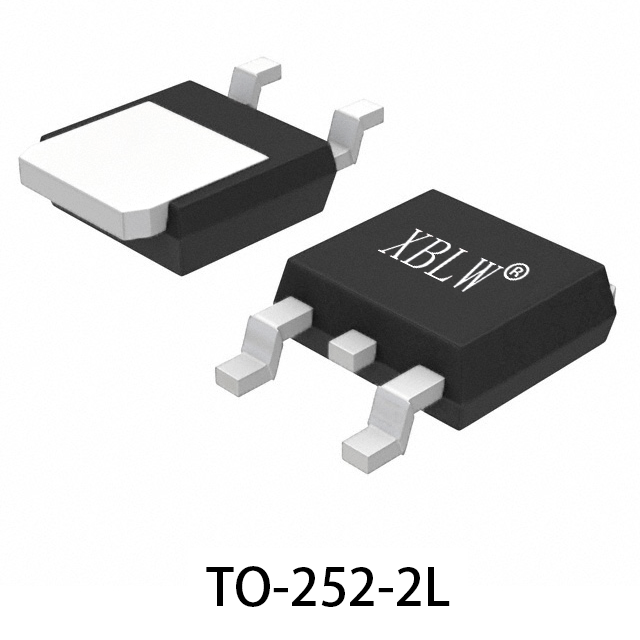

XBLW L78M05H/L78M12H系列是一款单片集成的三端稳压器，通过内部电流限制、热关断和安全区域补偿，使其具有极高的耐用性。在提供足够散热的前提下，可输出高达700mA的电流。除此之外该系列还提供6V, 8V, 9V, 15V, 18V, 24V等多种固定输出电压选项，满足不同电路板的供电需求。芯片采用TO-220, TO-252-2L, SOT-223三种主流封装，完美适配从高功率到紧凑空间的各种设计。

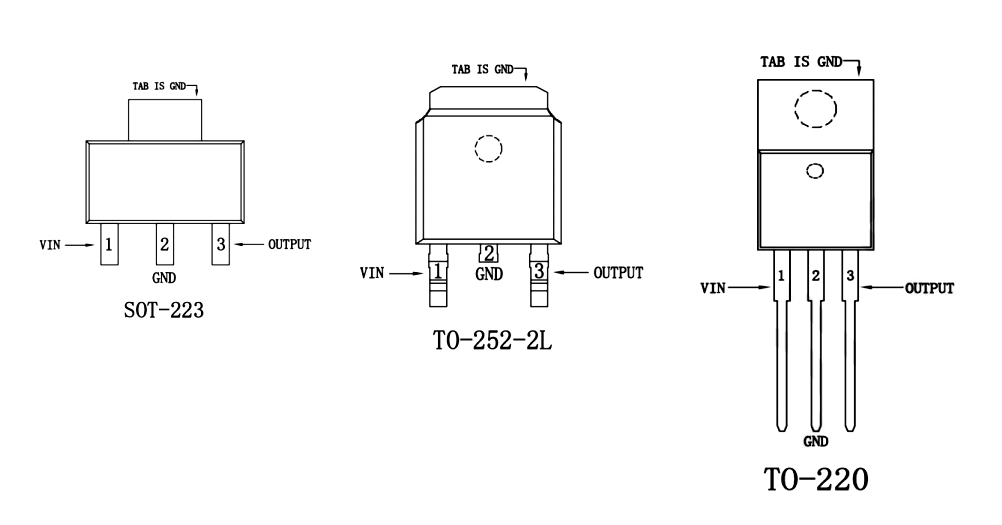

PIN NO	Name	Description
1	VIN	电源电压输入
2	GND	地
3	Output	电源电压输出
TAB	GND	地

 二、核心优势

1. 高输出电流：最大700mA的输出能力，可为大多数MCU、运算放大器及传感器模块提供稳定电源。
2. 宽输入电压范围：工作电压7V~40V，覆盖多种标准电压平台，方便系统选型。
3. 内置多重保护：

1. 热过载保护：芯片过热时自动关断，防止热损坏。
2. 短路保护：输出短路时限制电流，保护芯片及后端电路。
3. 安全操作区(SOA)补偿：保证输出晶体管在安全范围内工作。

1. 极简外围电路：仅需两个电容（输入、输出）即可工作，极大简化PCB设计与BOM成本。

 三、典型应用场景

- 消费电子与白色家电：适用于智能电视、机顶盒、洗衣机、冰箱等家电的控制板供电。

- 工业控制与自动化：为PLC模块、电机驱动器、建筑自动化系统中的传感器与逻辑电路提供纯净电源。

- 电子支付终端(POS机)：为读卡器、打印机等核心模块提供稳定可靠的电压。

 四、典型应用电路设计指南

L78M05H/L78M12H的应用电路极为简洁，是经典的“三端稳压器”架构。

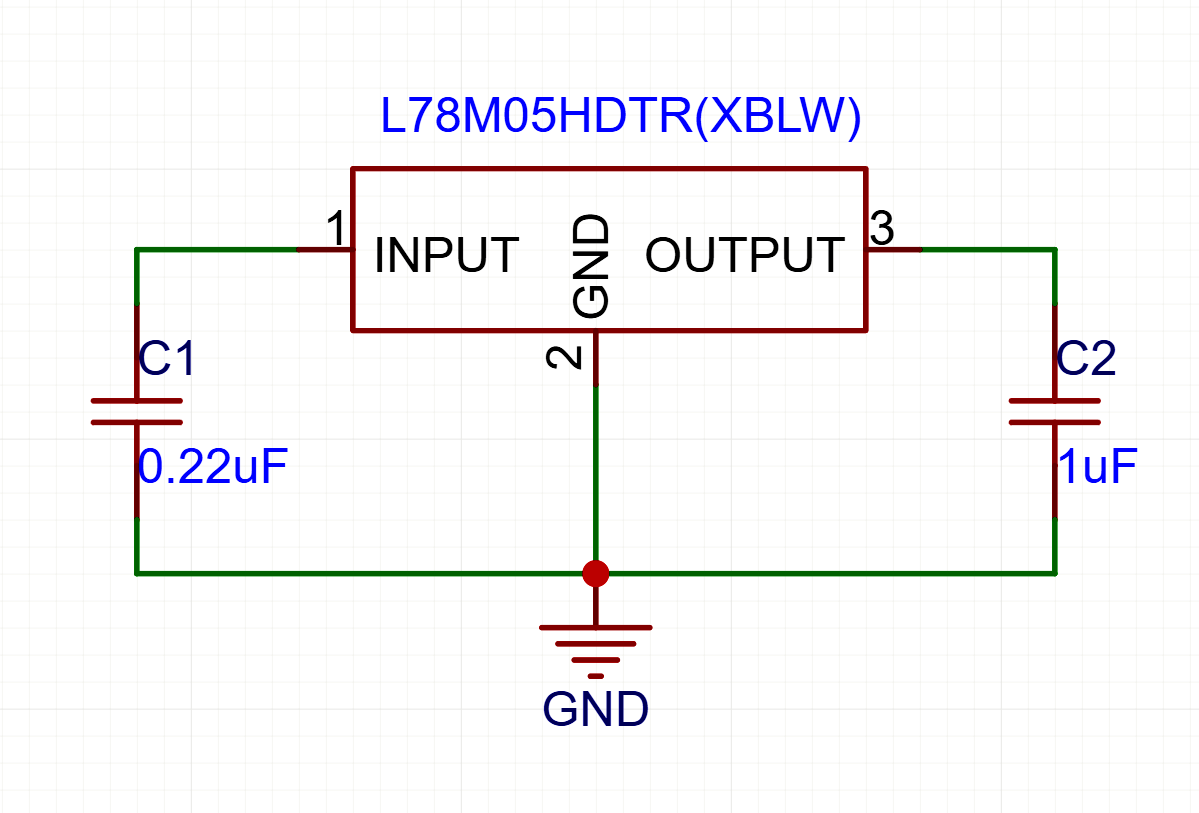

基本应用电路


- INPUT：接入高于输出电压的直流电源（需保证压差，通常建议输入至少比输出高2V）。

- C1 (0.22μF)：输入电容，用于抑制高频噪声和改善纹波。

- C2 (1μF)：输出电容，用于提高稳定性并抑制瞬态干扰。

> 设计提示：对于高负载应用，建议用TO-220封装加装散热片。

 五、总结

芯伯乐XBLW L78M05H/L78M12H系列线性稳压器以其坚实的可靠性、完备的保护机制和极简的设计流程，成为各类中低功率线性电源设计的理想选择。它不仅能够有效消除单点供电带来的噪声和分布问题，更能帮助工程师快速实现低成本、高稳定性的电源方案，加速产品上市进程。
