04. STM32单片机驱动和控制彩屏_显示JPG_刷新测试_指针仪表方法

STM32单片机驱动和控制彩屏系列课程

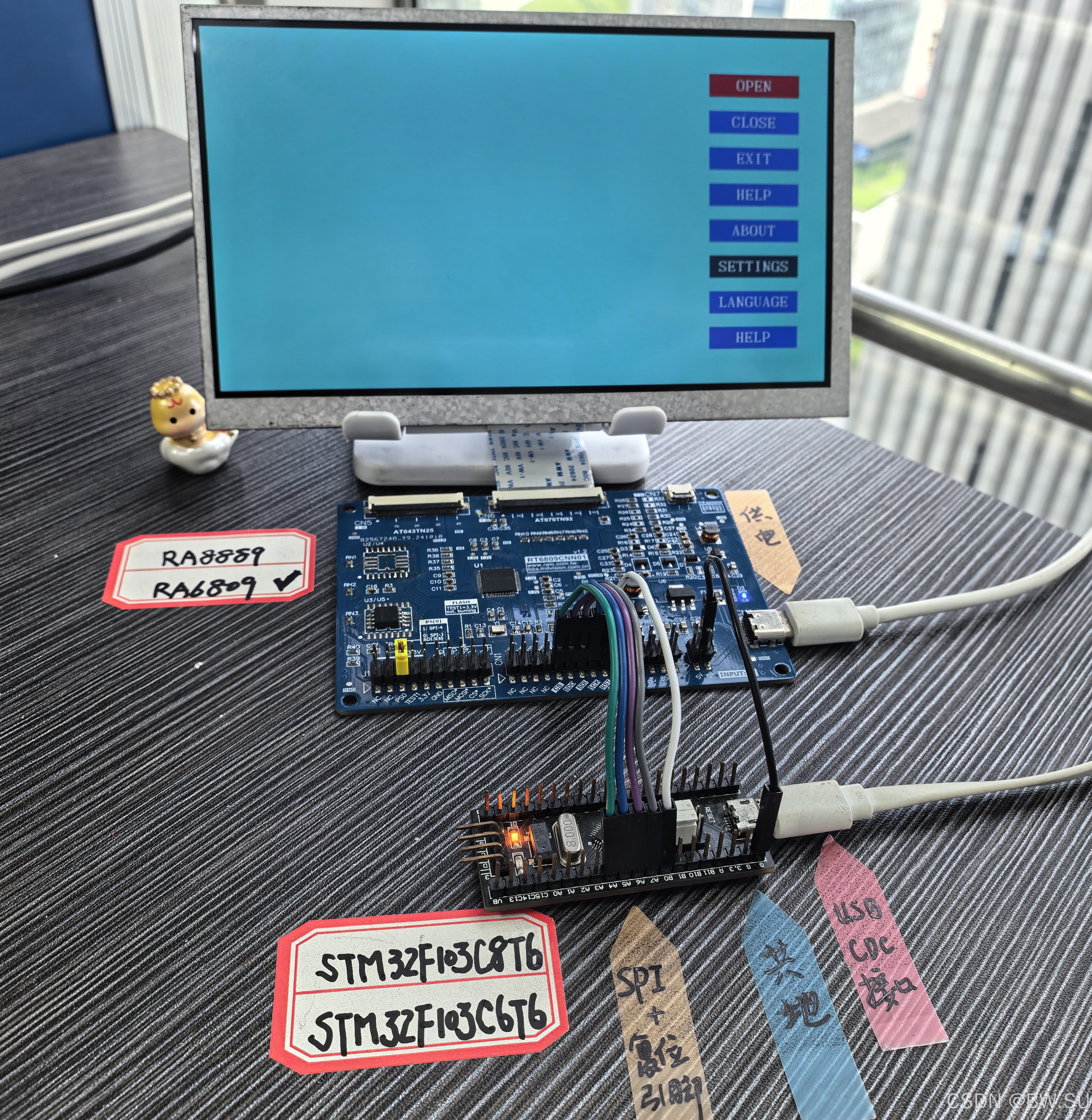

• 单片机：STM32F103C8T6/STM32F103C6T6
• 图形处理器：RA8889/RA6809
• 液晶屏：横屏最大为1366x768（竖屏最宽为1366，最高2048）


一、 先看实例：指针仪表的显示

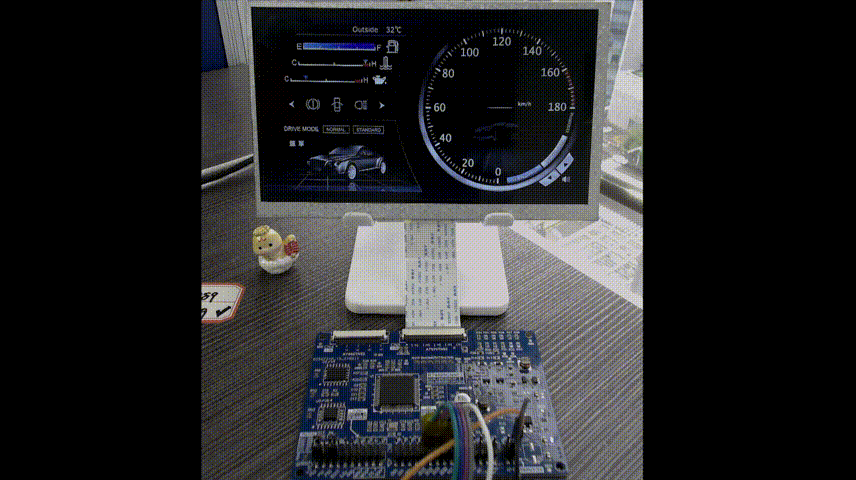

这是一个车表效果展示：

二、再看测试，刷新图片的速度

显示800x480图片，在c8t6作为主控单片机时，10秒钟大概可切换显示980张，即刷新率约100张/秒。图片需要烧录到FLASH中，通过DMA调用出来显示的测试如下：

RA8889_刷新率_JPG测试

三、介绍JPG图片的打包

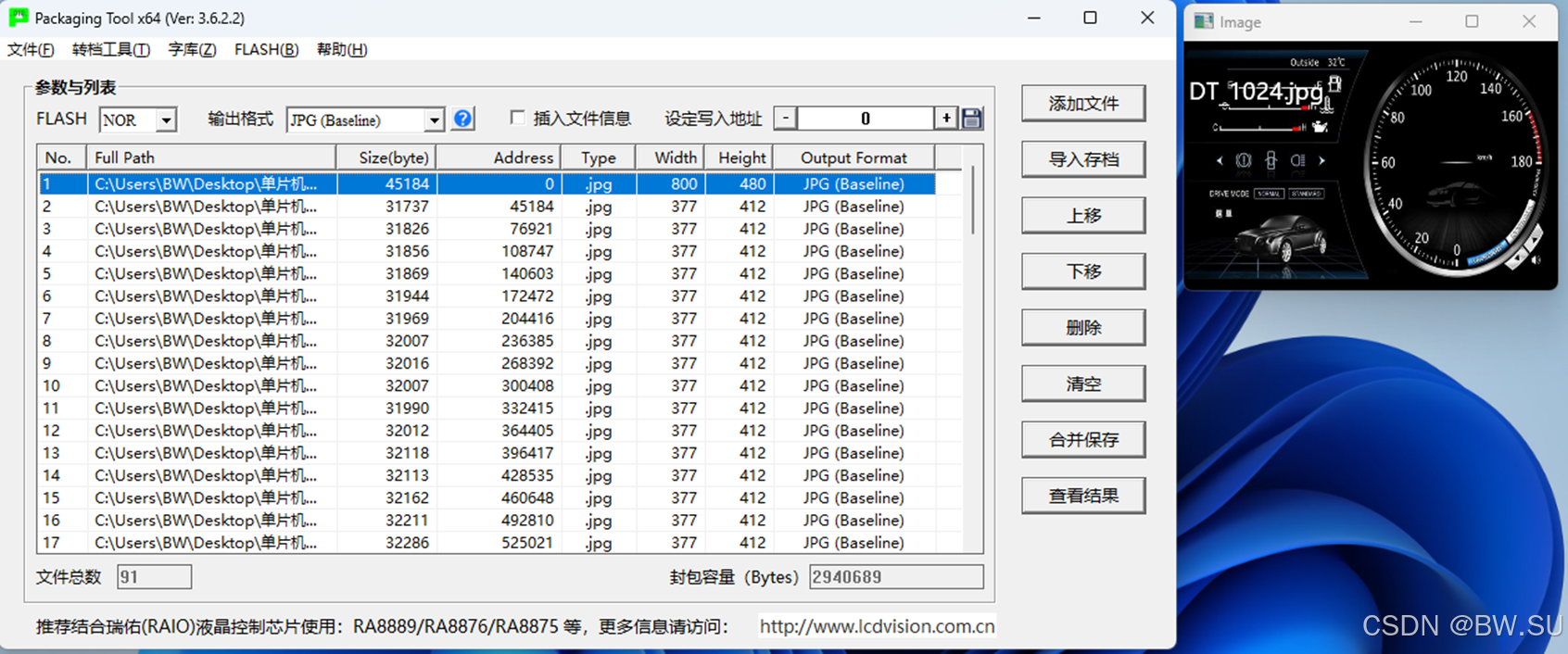

图片打包，请确保JPG源档格式符合规格要求，选择输出格式为JPG：

四、JPG图片转档方法

如果无法正常显示，会卡死，那么需要将JPG图片做一次格式转换：

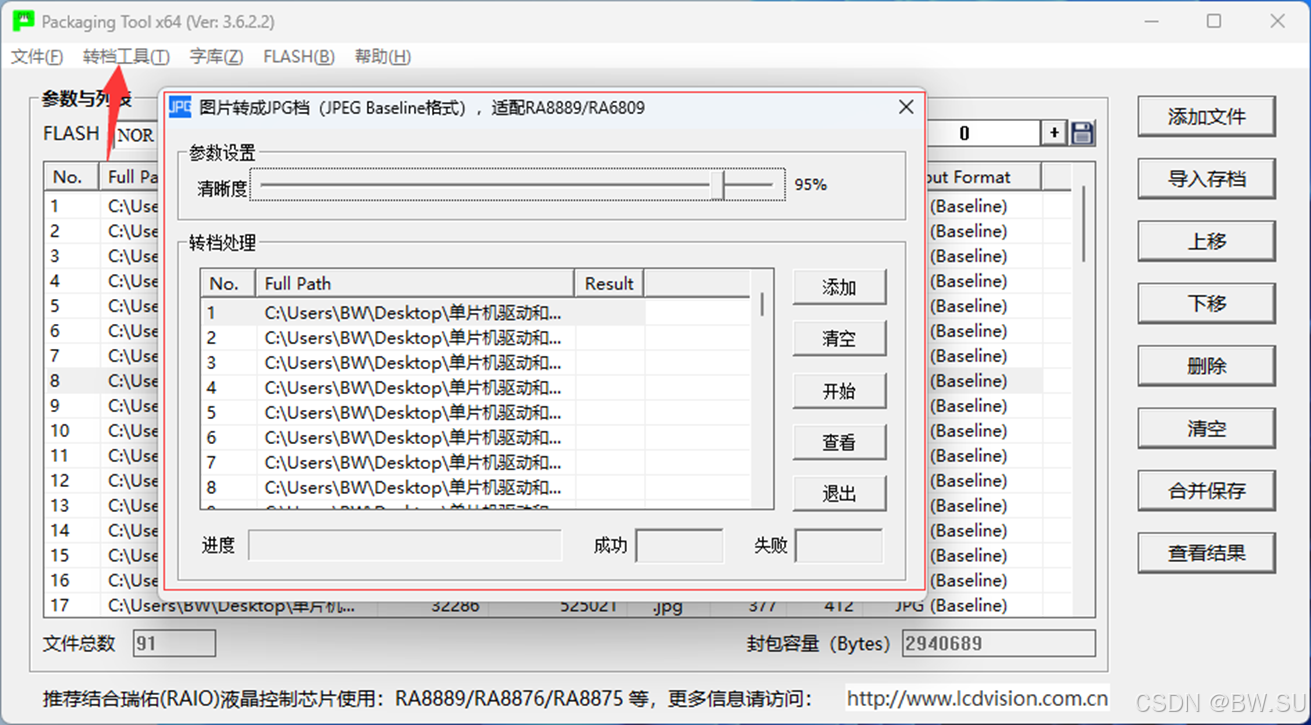

PackagingTool>转档工具>图片转成JPG档，此工具可选择图片清晰度，也可以缩小JPG文件大小。

五、BIN档烧录：简便方法（较慢）

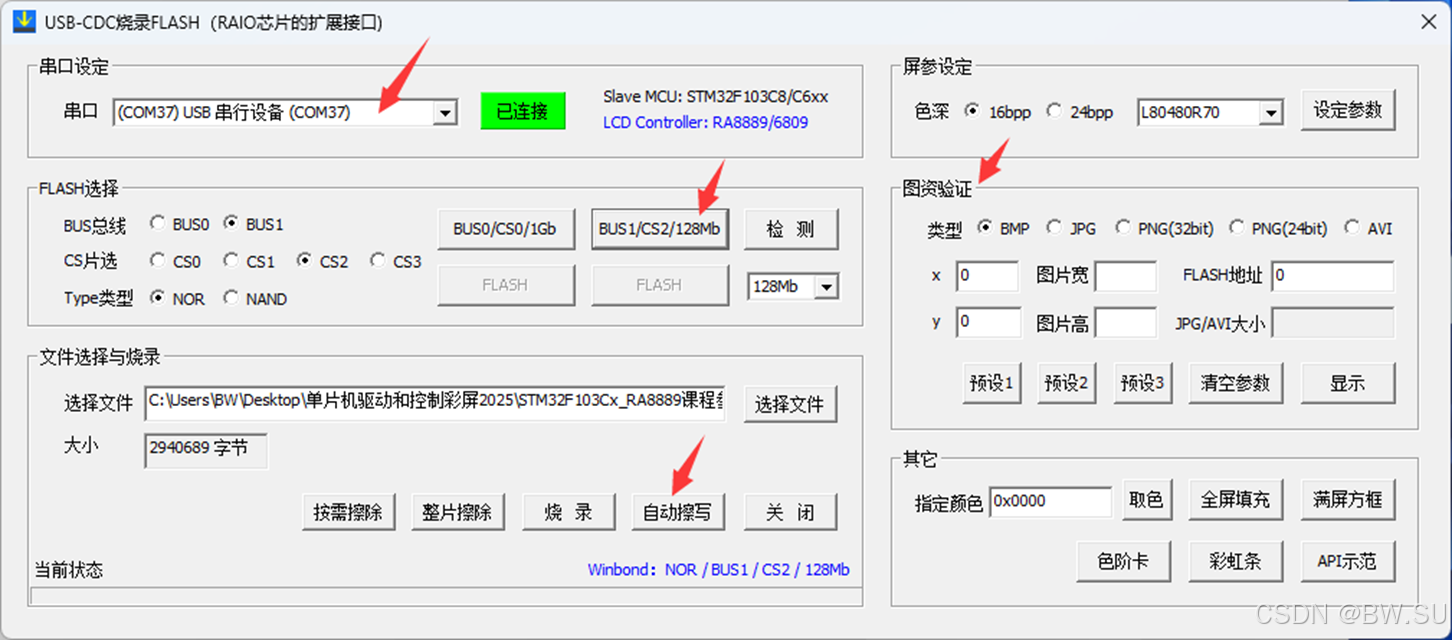

在论坛的“组件与控件中心”下载对应单片机的USB-CDC源程序代码，并下载后将单片机虚拟串口，与PC端直接通信。通过PackagingTool>FLASH，可以采用USB线连接，并探测FLASH以及下载，下载完成后，可立即调出来显示。

六、BIN档烧录：外接烧录器（较快）

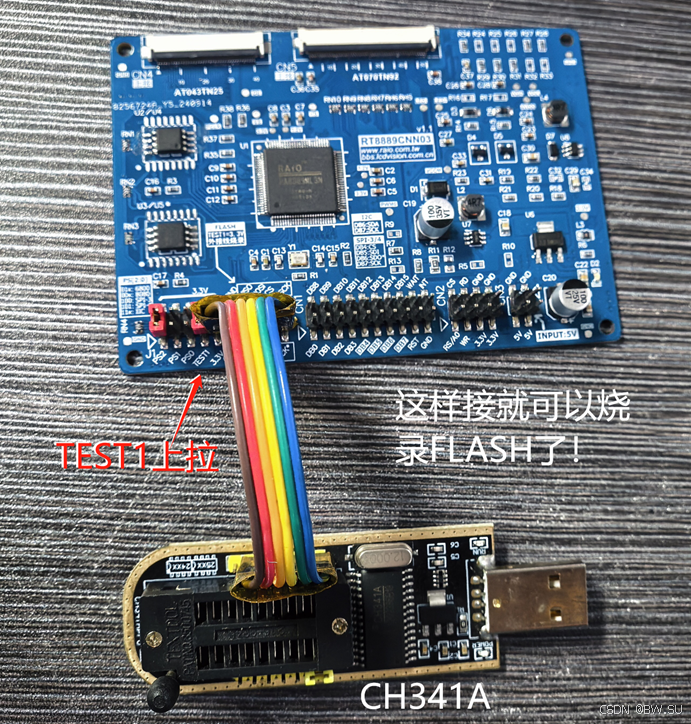

通过CH341A等烧录器，可实现更快的下载速度，一般超过4MB，使用这种方法会更快:

以128Mb容量为参考：

• CH341A：大概需要4分钟
• USB-CDC：大概需要15分钟

开发测试时，烧录容量小，推荐采用USB-CDC方法来烧录！

七、JPG图片调用基本方法

// FLASH初始化：
SPI_NOR_initial_JPG_AVI(1, switch_32bit, bus, cs, 1);// 调用函数
JPG_NOR(pic_addr, pic_size, canvas_image_width, x, y);

八、源码

请移至顶端，本贴下载链接。

九、视频讲解

04.显示JPG_刷新测试_指针仪表方法
