flowable使用01

news 2025/11/8 14:30:40

流程部署

act_re_repository : 部署记录表
每一次部署都会生成一条部署记录

  • name_ : 部署的名字
  • category_ : 分类
  • deploy_time_ : 部署时间

act_re_procdef : 流程定义表
存储了流程定义，，， 一次部署可能会部署多个BPMN文件，，也就有多个流程定义

  • category_ : 分类，来自部署的类别
  • name_ : 流程定义的名字（BPMN文件中的name）
  • key_ : 流程的唯一键 （BPMN文件中的id）
  • version : 版本号，， 当部署相同的key的BPMN文件时，，版本号回自增1
  • deployment_id : 关联 act_re_deployment表的id，，表名这个流程来自于那一次部署
  • resource_name ： 对应act_ge_bytearray ，存放BPMN的xml的name_ 字段
  • dgrm_resource_name : 对应 act_ge_bytearray表中存放流程图片文件的name_字段

act_ge_bytearray ： 资源文件表
ge： general
用来存储所有的二进制文件

  • name_ : 资源的原始文件名字
  • deployment_id : 关联的部署id
  • bytes ： 文件的二进制内容
  • generated ： 标识是引擎自己生成的，还是用户上传的

流程部署： 是每一次的部署记录，，一次可以部署多个流程定义，，，
流程定义： 用来描述流程是什么，，同样的一个key的流程定义，，部署多次的话，version会自增
流程实例：相当于用户启动的一个流程，，， 这个是Execution的子类，，，也就是归属于执行实例。。。流程实例是代表一个流程定义的特定的执行实例，，通俗的讲，启动了一个流程，就是创建了一个流程实例
执行实例：是流程实例中一条执行路径，他既可以表示流程实例本身，也可以表示流程中的具体节点，，如果是并行网关的情况下，一个流程实例可能会同时有多个执行实例

  1. 部署BPMN的xml文件，，会在act_re_deployment这个表里面有一个部署记录，，act_ge_bytearray:这个表会存放你上传的xml文件的byte，引擎会根据你的xml生成这个流程的显示图片，，act_re_procdef:这里面记录了流程定义的信息，，一次部署可能对应多个流程定义
   @Testpublic void test(){RepositoryService repositoryService = processEngine.getRepositoryService();Deployment deployment = repositoryService.createDeployment().name("请假").key("leave").category("请假分类").addClasspathResource("ask_for_leave.bpmn20.xml").deploy();System.out.println("deployment.getId() = " + deployment.getId());}

打印最新的流程定义：

  private static final Logger logger = LoggerFactory.getLogger(Test02.class);@Testpublic void test02(){RepositoryService repositoryService = processEngine.getRepositoryService();List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery()// 最后一个版本的.latestVersion().list();for (ProcessDefinition pd : list) {logger.info("id:{},name:{},version:{},category:{}",pd.getId(),pd.getName(),pd.getVersion(),pd.getCategory());}}

根据指定的key去找流程定义，，，也就是根据指定xml的id去找：

  @Testpublic void test02(){RepositoryService repositoryService = processEngine.getRepositoryService();List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery()// 根据xml中的id 去找.processDefinitionKey("ask_for_leave")// 按照版本号排序.orderByProcessDefinitionKey().desc() // 这个desc好像没什么用.list();for (ProcessDefinition pd : list) {logger.info("id:{},name:{},version:{},category:{}",pd.getId(),pd.getName(),pd.getVersion(),pd.getCategory());}}

根据流程部署去找对应的流程定义：

public void test03(){RepositoryService repositoryService = processEngine.getRepositoryService();List<Deployment> list = repositoryService.createDeploymentQuery().list();for (Deployment d : list) {List<ProcessDefinition> pdList = repositoryService.createProcessDefinitionQuery().deploymentId(d.getId()).list();for (ProcessDefinition pd : pdList) {logger.info("id:{},name:{},version:{},category:{}",pd.getId(),pd.getName(),pd.getVersion(),pd.getCategory());}}}

删除流程部署： 删除流程部署之后，，涉及到流程定义的表，，都会被删除

    RepositoryService repositoryService = processEngine.getRepositoryService();List<Deployment> list = repositoryService.createDeploymentQuery().list();for (Deployment deployment : list) {repositoryService.deleteDeployment(deployment.getId());}

流程实例 ProcessInstance

和执行实例的区别，， 流程实例也算一个执行实例，只不过他是流程的根的执行实例，，

act_ru_execution : 执行实例表
当前所有运行中的执行实例，，，在流程实例运行过程中，，执行实例会表示当前的活跃节点（或分支）

  • rev_ ： 版本号： 用于乐观锁
  • proc_inst_id : 对应的流程实例id
  • business_key : 业务键 ： 启动流程实例的时候传入
  • parent_id ： 父执行实例的id : 用于子流程
  • act_id： 当前活动的id（当前流程实例，执行实例所在的节点）
  • is_active ： 是否活跃（表示这个执行实例是否正在执行）
  • is_concurrent : 是否并发（用于并行网关产生的分支）
  • is_scope : 是否作用域

act_ru_actinst : 运行时活动实例表
所有活动(节点) 的实例信息，，包含当前正在执行和已经执行完了的节点，，他记录了流程实例经过每一个节点的详细信息（包括：开始节点，用户任务，服务任务，网关，结束点 等）

  • proc_def_id : 流程定义id
  • proc_inst_id : 流程实例id
  • execution_id ： 执行实例id
  • act_id ： 活动id（BPMN文件中每一个节点都会有的那个id）
  • act_name: 活动名称
  • act_type ： 活动类型（userTask，startEvent，endEvent 等）
  • start_time : 活动开始时间
  • end_time ： 活动结束时间
  • duration : 活动持续时间

act_ru_task : 运行时任务表
流程到达了一个用户任务，，就会在这个表中创建一条记录，当任务完成时，这个记录就消失了

  • name : 任务名称
  • parent_task_id : 父任务id（如果存在子任务的话）
  • description: 任务描述
  • priority ： 任务优先级
  • create_time ： 任务创建时间
  • assignee ： 任务指派给谁
  • proc_inst_id ： 流程实例id
  • execution_id : 执行实例id
  • task_def_key ： 任务定义的key（也就是BPMN中用户任务的id）

发起一个流程，，首先会在act_ru_execution这个表中创建执行实例，，一般会有两个，一个是根执行实例，，一个是正在执行的执行实例，，，，
如果当前节点是 用户任务,就会在act_ru_task中添加一条任务数据

发起流程：

   @Testpublic void test(){RuntimeService runtimeService = processEngine.getRuntimeService();String processDefinitionKey = "ask_for_leave";ProcessInstance pi = runtimeService.startProcessInstanceByKey(processDefinitionKey);logger.info("definitionId:{},id:{},name:{}", pi.getProcessDefinitionId(), pi.getId(), pi.getName());}

判断流程是否执行结束了：
如果流程执行结束了，在ru表中是找不到的：

    @Testpublic void test02(){RuntimeService runtimeService = processEngine.getRuntimeService();// 如果流程不存在，，说明结束，，，如果存在，说明流程正在执行ProcessInstance processInstance = runtimeService.createProcessInstanceQuery().processInstanceId("xxx").singleResult();}

查看指定人的任务：

    @Testpublic void test01(){TaskService taskService = processEngine.getTaskService();List<Task> taskList = taskService.createTaskQuery().taskAssignee("cc").list();for (Task task : taskList) {logger.info("id:{},assignee:{},name:{}",task.getId(),task.getAssignee(),task.getName());}}

查看当前处于的活动id ：

 @Testpublic void test03(){RuntimeService runtimeService = processEngine.getRuntimeService();List<Execution> list = runtimeService.createExecutionQuery().list();for (Execution execution : list) {// 当前执行实例 活动的节点List<String> activeActivityIds = runtimeService.getActiveActivityIds(execution.getId());System.out.println(activeActivityIds.size());for (String activeActivityId : activeActivityIds) {logger.info("activeActivityId:{}", activeActivityId);}}}

删除流程：

    @Testpublic void test06(){RuntimeService runtimeService = processEngine.getRuntimeService();List<ProcessInstance> list = runtimeService.createProcessInstanceQuery().list();for (ProcessInstance processInstance : list) {String deleteReason = "想删除";runtimeService.deleteProcessInstance(processInstance.getId(),deleteReason);}}

还有挂起流程，恢复挂起，，这种一般用于，，系统出现规则漏洞，，或者系统定期维护，，员工离职审计，，，通过脚本或者管理后台挂起全系统的所有的流程实例，，等到维护结束，在批量激活

DataObject

全局变量

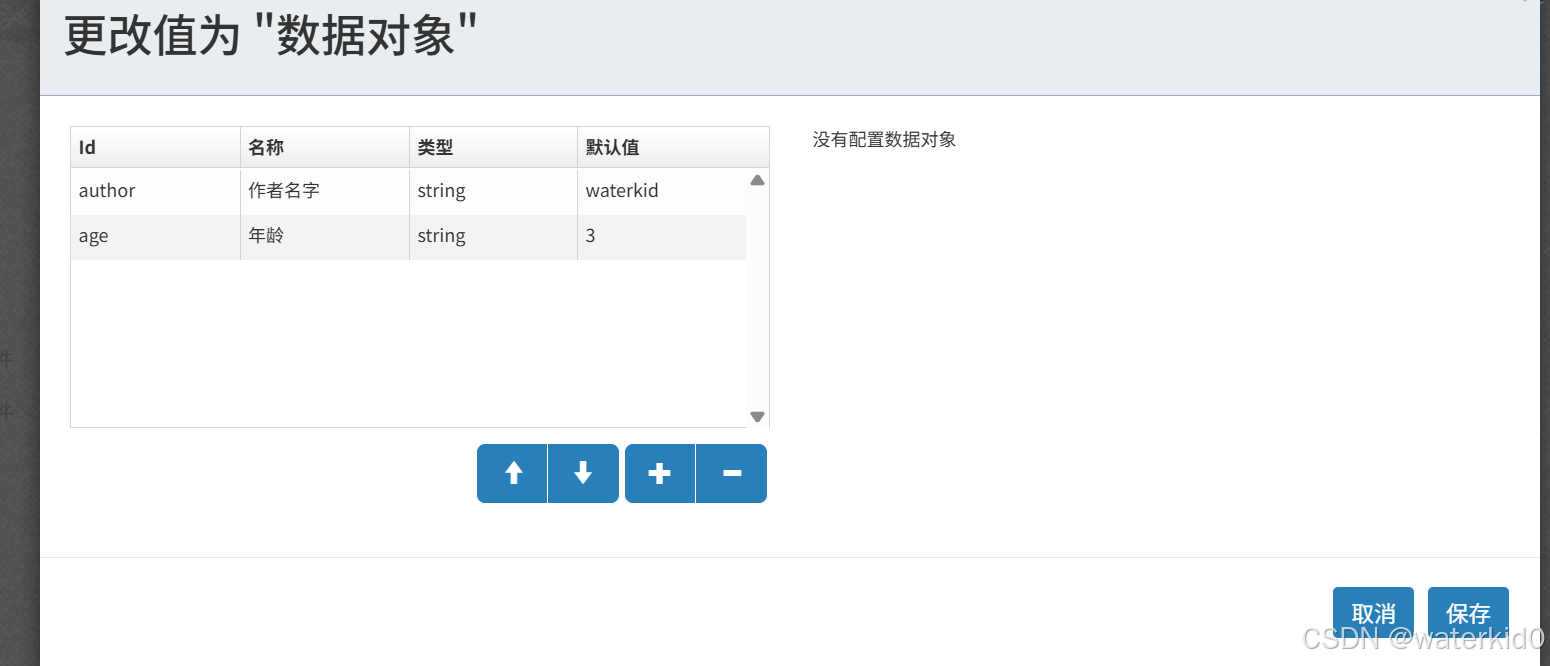

在这里插入图片描述

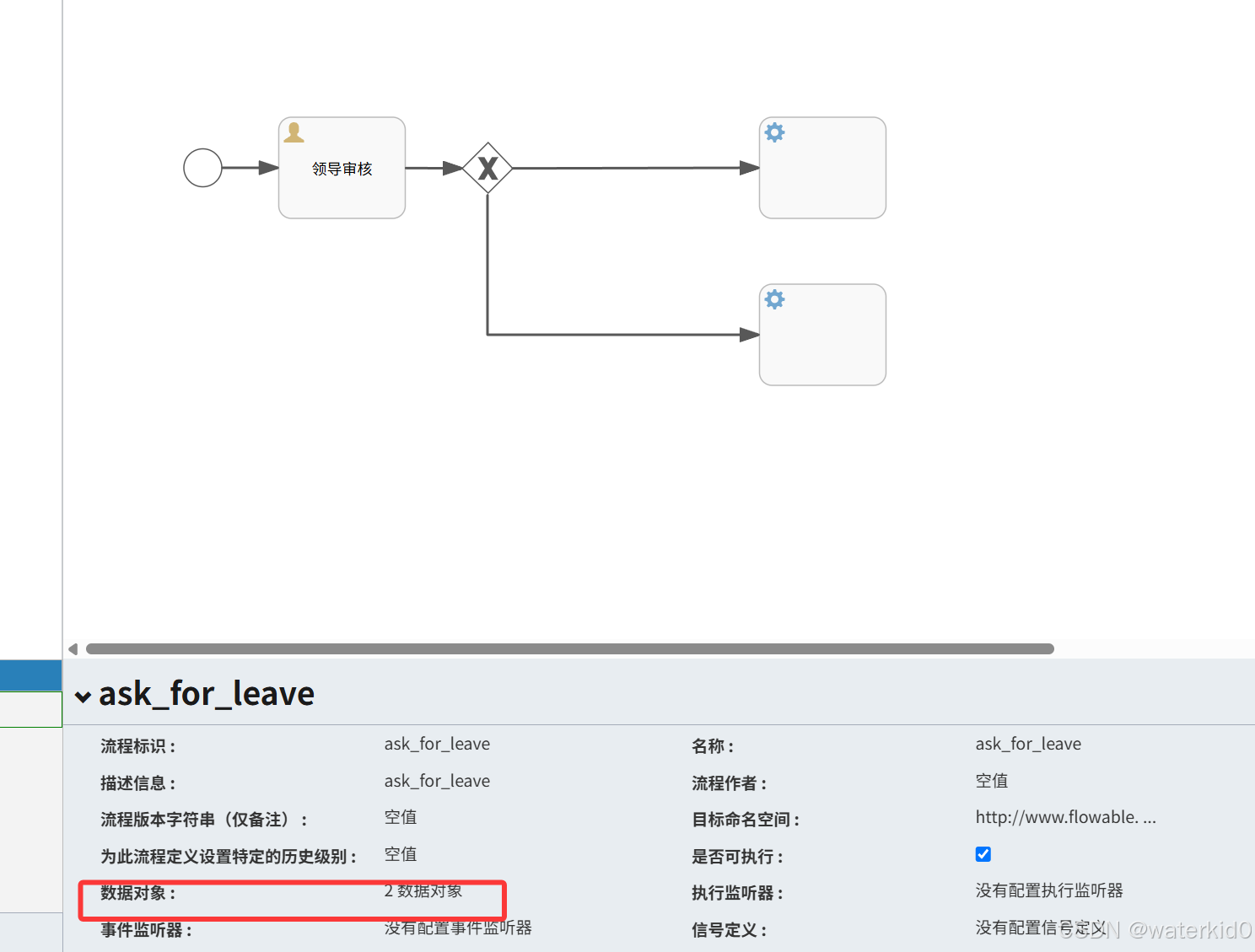

这里配置全局变量，，全局变量是跟流程关联，，

在这里插入图片描述

全局变量会被存放在act_ru_variable 这个表中

获取全局变量：

  @Testpublic void test08(){RuntimeService runtimeService = processEngine.getRuntimeService();ProcessInstance processInstance = runtimeService.startProcessInstanceById("ask_for_leave:3:10004");Map<String, DataObject> dataObjects = runtimeService.getDataObjects(processInstance.getId());for (String s : dataObjects.keySet()) {DataObject data = dataObjects.get(s);logger.info("id:{},name:{},value:{},type:{}",data.getId(),data.getName(),data.getValue(),data.getType());}}
