其实这些教程都看不懂 只是码一下

物体分段：

在3D Max中，给物体设置分段是一项基础而重要的操作，有助于更好地进行模型设计与优化。

切割步骤：

①创建圆柱体

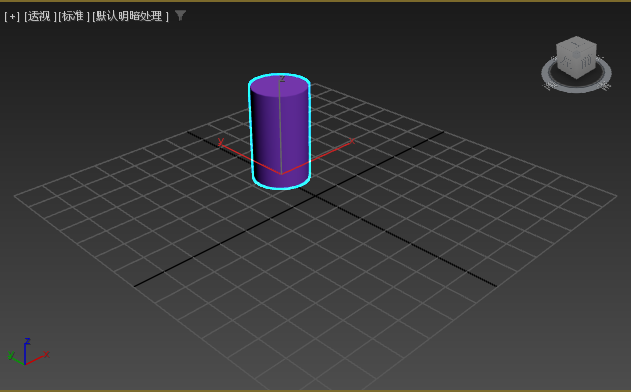

命令面板 → Create → Geometry → Standard Primitives → Cylinder，在视口里拖一个圆柱。

②转成"可编辑多边形"

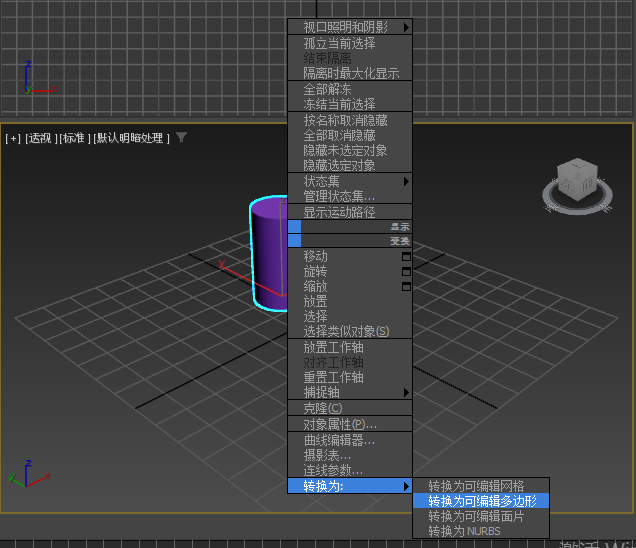

选中圆柱 → 右键 → 转换 → 转换为可编辑图形（只有变成 Poly 才能用分段/切片工具）

③打开边工具

右侧修改器堆栈里选择 "边"子级别 （这里一定要选择边 网上说可以选择多边形然而根本不行）→ 在"Edit Geometry"卷展栏下点 Slice Plane（切片平面）。这时圆柱上会出现一个黄色/橙色线框。

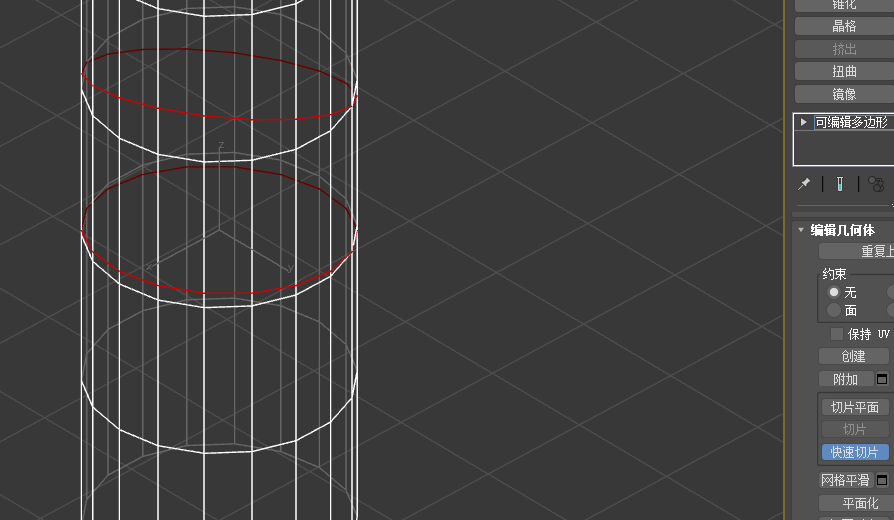

④打开快速切片

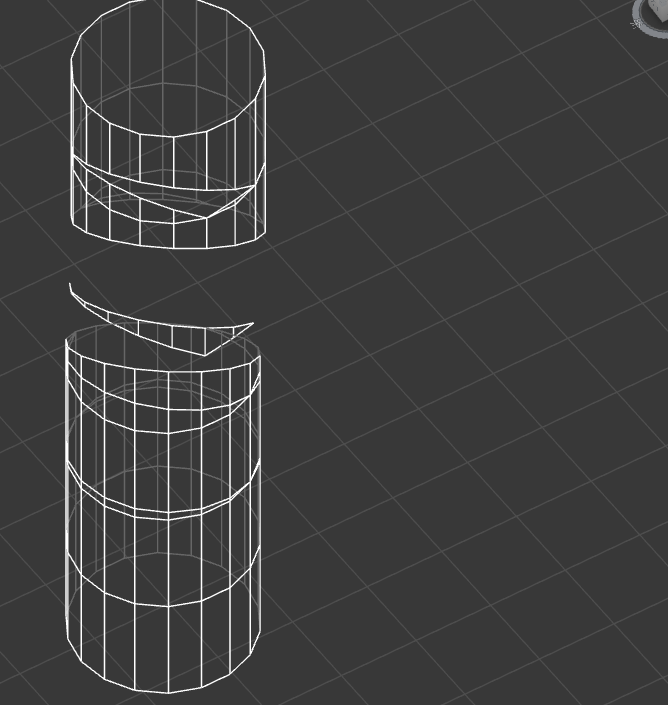

在此处的情境下最好按F3，调整为线框的模式，这样看切片更加明显

用移动/旋转工具（W / E）把线框拖到你想切开的高度 → 想一次切多刀就多点几次 Slice（或 Split 复选框+Slice）。每点一次，圆柱就在该位置被分成上下两段（多段）。

点完了快速切片之后画出弧度，立刻点击切割，这样才可以切割成功

⑤分别使用各段

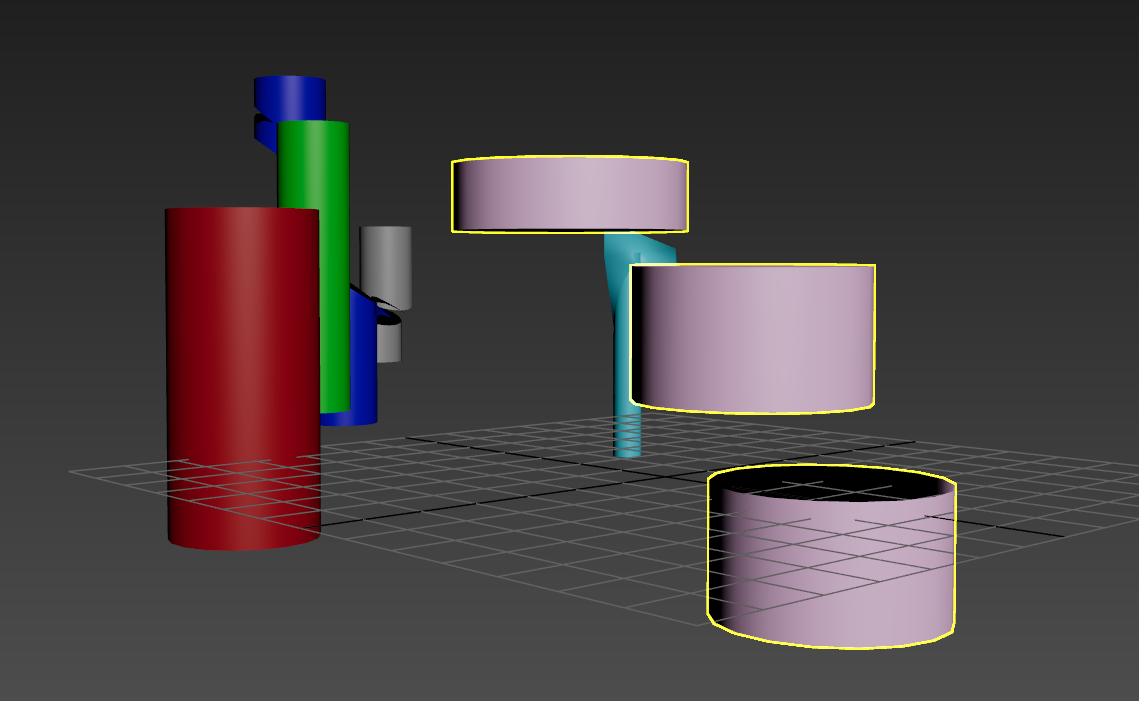

进入 Element 子级别 → 点哪一段就能单独移动、旋转、缩放，或按 Detach 分离成独立物体

分离步骤：

①点击右侧的选择元素，可以看到原本的一个圆柱体被分为了两个（或多个）部分

②选择想分离的圆柱（或其他多边形）区域

③在编辑几何体区域点击分离

根据弹窗对分离出来的区域命名

物体切片：

切片步骤：

切片主要用到的库是polyslicer

①通过自定义桌面将polyslicer库添加到视窗，便于操作使用

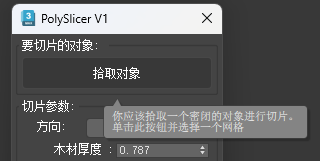

②点击polyslicer，打开后点击拾取对象，选取需要被切片的目标

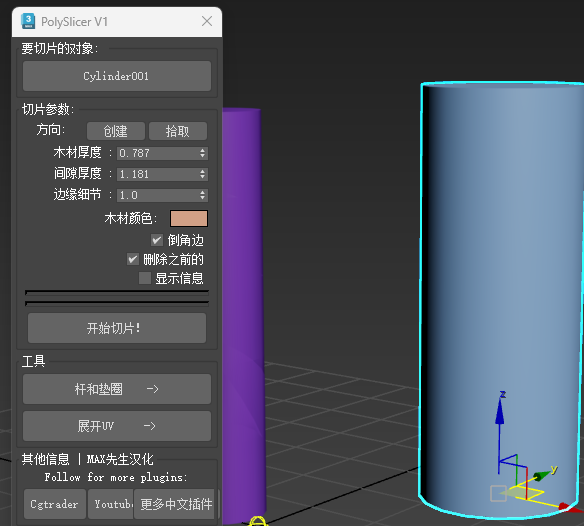

点击对应的物体，拾取成功后会在“要切片的对象”中显示拾取的物体

③点击切片参数中的“方向”，点击创建，创建切片的方向

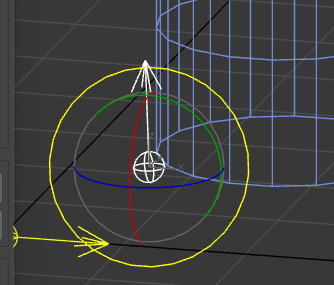

可以通过旋转功能对方向进行旋转

旋转到合适的角度

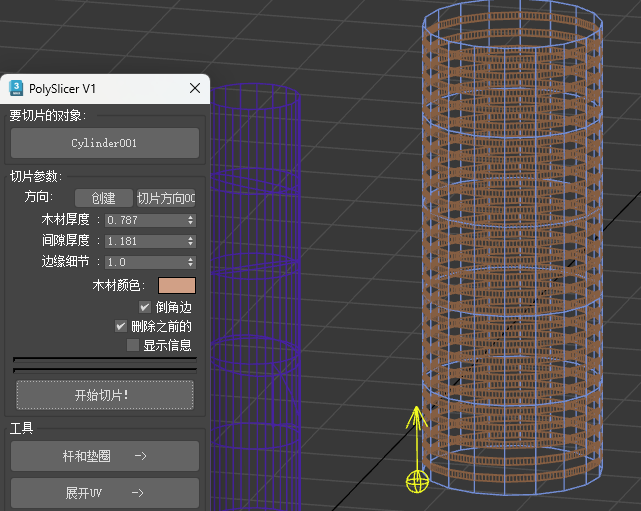

④点击“开始切片”，就可以看到按照切片厚度和切片间隙生成的切片图

其中polysliced部分就是对原本选中的物体进行了切片操作后的物体，如果把原本的物体删除后，就可以更清楚的看到切片的样子

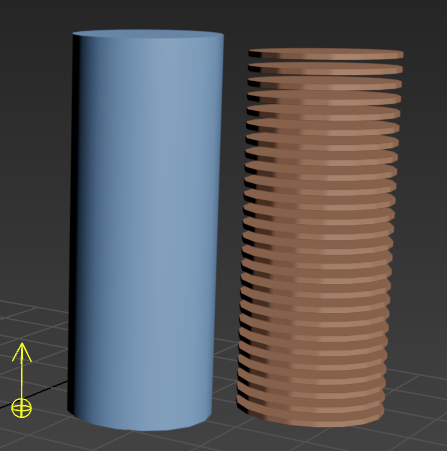

效果对比如下图所示

实线转换虚线：

实线转虚线需要使用dashed shape插件，这个插件可以将设计的直线转换为对应的虚线

实线转虚线步骤：

①绘制出一条直线

②打开dashed shape插件，可以直接将这个mse拖入到视口中

③选择实段长和虚段长，这两个的长度可以差不多，这样看起来比较美观

最终效果如图所示
