CSMA(aloha）

news 2025/11/8 13:34:10

论文主要思路

论文地址：Toward a Coherent Theory of CSMA and Aloha

一、核心仿真模型与假设

论文的仿真模型是构建其理论分析的基础，其核心是一个离散时间的、基于时隙和微时隙的CSMA网络仿真系统。

网络拓扑与节点：
- 仿真一个包含 n 个节点的网络。
- 所有节点是同构的，具有相同的参数和行为。
时间结构：
- 时间轴被划分为时隙，每个时隙的长度等于一个完整数据包的传输时间。
- 每个时隙进一步划分为多个微时隙，长度为 a（a ≪ 1）。
- 节点只能在微时隙的边界开始传输。
流量模型：
- 每个节点都有一个无限大小的缓冲区。
- 数据包以 伯努利过程 到达每个节点，到达率为 λ。
- 总输入流量： $λ^=nλ\hat{\lambda} = n\lambda$ 。
队列服务规则：
- 先进先出。
- 只有队首包 有资格参与信道竞争。
信道访问机制（CSMA核心）：
- 载波侦听：节点在传输前必须侦听信道。
- p-坚持CSMA：当信道空闲时，HOL包以概率 $q_i$ 传输，其中 $i$ 是碰撞次数。
- 截止相位 K：最大重传次数为 $K$ 。
- 传输概率序列： ${q_i\}_{i=0,...,K}$ 是单调递减序列。
碰撞检测机制：
- 碰撞检测时间 x：发生碰撞后，节点需要 $x$ 个微时隙来检测碰撞并中止传输。
- $x = 0$ ：立即检测（有线网络）
- $x = 1/ a$ ：整个时隙后才检测（无线半双工）
关键系统参数：
- 微时隙长度 a：传播延迟与包传输时间的比值
- 碰撞检测时间 x：碰撞检测所需的微时隙数
- 初始传输概率 $q_0$
- 截止相位 K
- 节点数 n

二、主要仿真指标

论文中明确或隐含地追踪了以下关键性能指标：

瞬态成功概率 $p_t )$ ：
- 定义：给定信道在 $t - 1$ 时刻空闲的条件下，在 $t$ 时刻传输成功的概率。
- 计算方式：通过统计成功传输次数与尝试次数的比例获得。
- 目的：观察系统动态，验证双稳态特性（收敛到 $p_L$ 或 $p_A$ ）。
网络吞吐量 $(λ^out)( \hat{\lambda}_{out} )$ ：
- 定义：长期平均的成功传输速率。
- 计算方式： $λ^out=总成功传输包数总仿真时间\hat{\lambda}_{out} = \frac{\text{总成功传输包数}}{\text{总仿真时间}}$
- 目的：验证稳定性（ $λ^out=λ^\hat{\lambda}_{out} = \hat{\lambda}$ ）和最大吞吐量理论。
访问延迟：
- 定义：包从成为HOL到成功传输的时隙数。
- 观测统计量：
  - 一阶矩 $E[D_0] )$ ：平均访问延迟
  - 二阶矩 $E[D_0^2] )$ ：延迟方差
- 目的：评估不同参数配置下的延迟性能。
稳定区域验证：
- 绝对稳定区域 $S_L$ ：保证收敛到期望稳定点 $p_L$ 的 $q_0$ 范围
- 准稳定区域 $S_A$ ：在非期望稳定点 $p_A$ 仍能保持稳定的 $q_0$ 范围

三、仿真运行逻辑与参数扫描

论文的仿真进行了系统的参数扫描以验证理论：

验证双稳态特性：
- 固定 $n$ , $λ^\hat{\lambda}$ , $a$ , $x$ , $K$
- 选择不同的 $q_0$ （在稳定区域内和外部）
- 观察 $p_t$ 的收敛行为（对应图9）
绘制稳定区域：
- 固定 $n$ , $λ^\hat{\lambda}$ , $a$ , $x$ , $K$
- 扫描 $q_0$ ，测量稳态吞吐量
- 标识满足 $λ^out=λ^\hat{\lambda}_{out} = \hat{\lambda}$ 的 $q_0$ 范围（对应图10, 12a）
分析吞吐量性能：

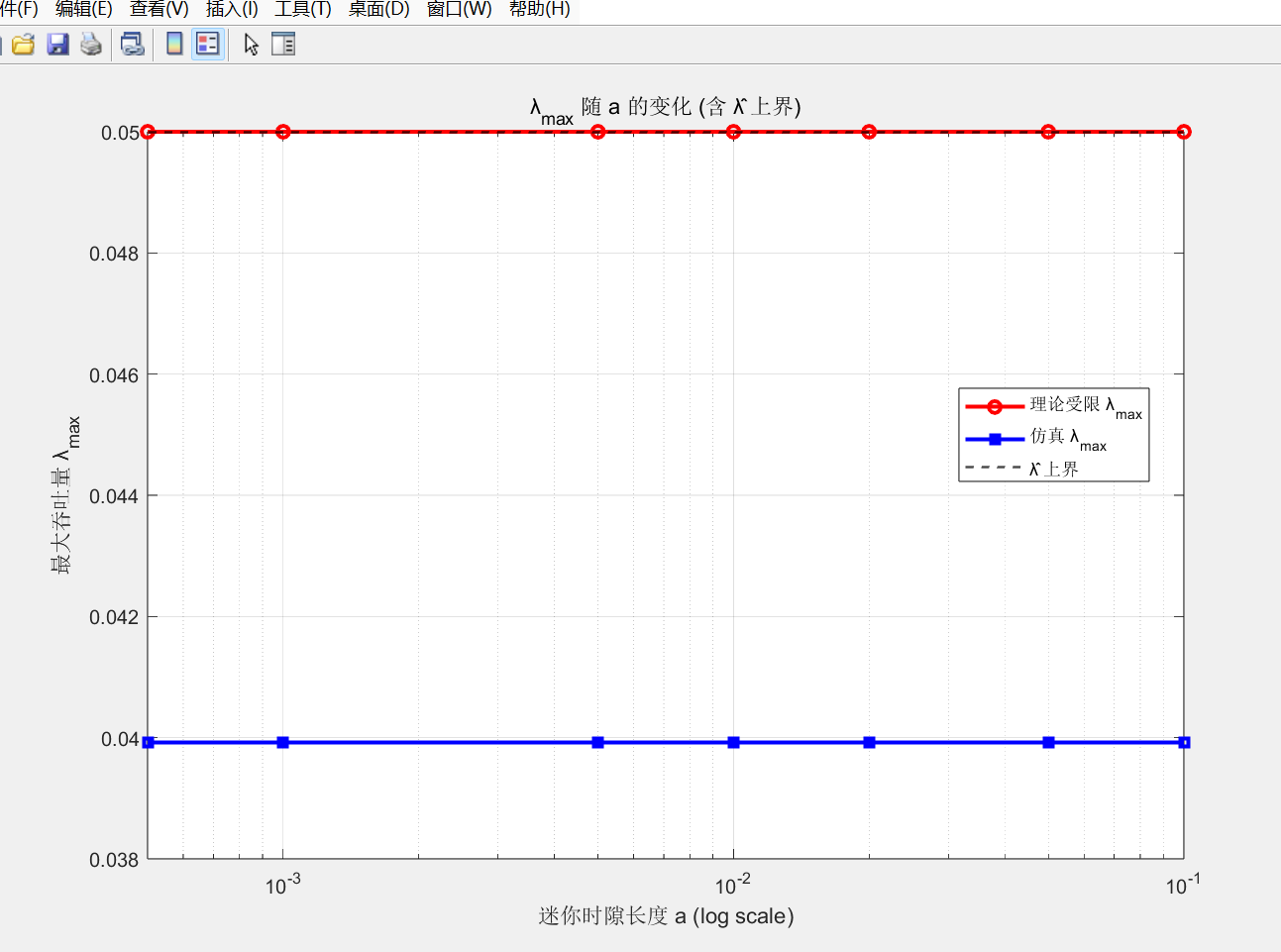

- 变化 $λ^\hat{\lambda}$ ，测量最大吞吐量 $λ^max⁡\hat{\lambda}_{\max}$

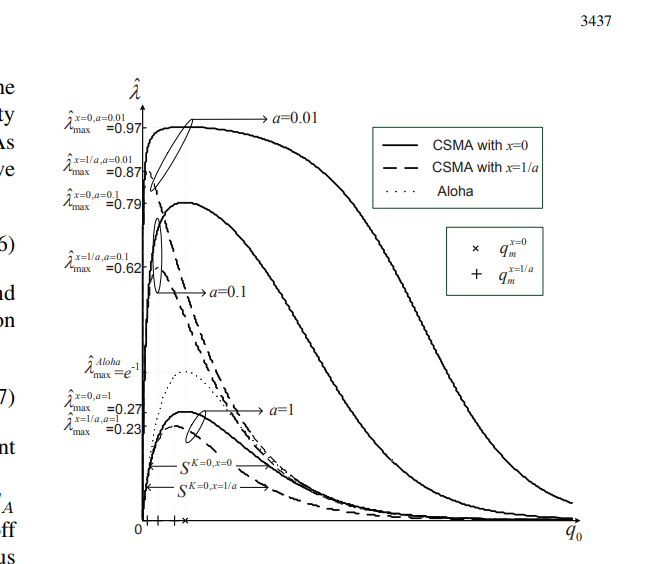

- 研究 $a$ 和 $x$ 对最大吞吐量的影响（对应图4, 11）
延迟性能分析：
- 在稳定区域内扫描 $q_0$ ，测量 $E[D_0]$ 和 $E[D_0^2]$
- 找到最优 $q_0$ 以最小化延迟（对应图8, 12b）
参数敏感性分析：

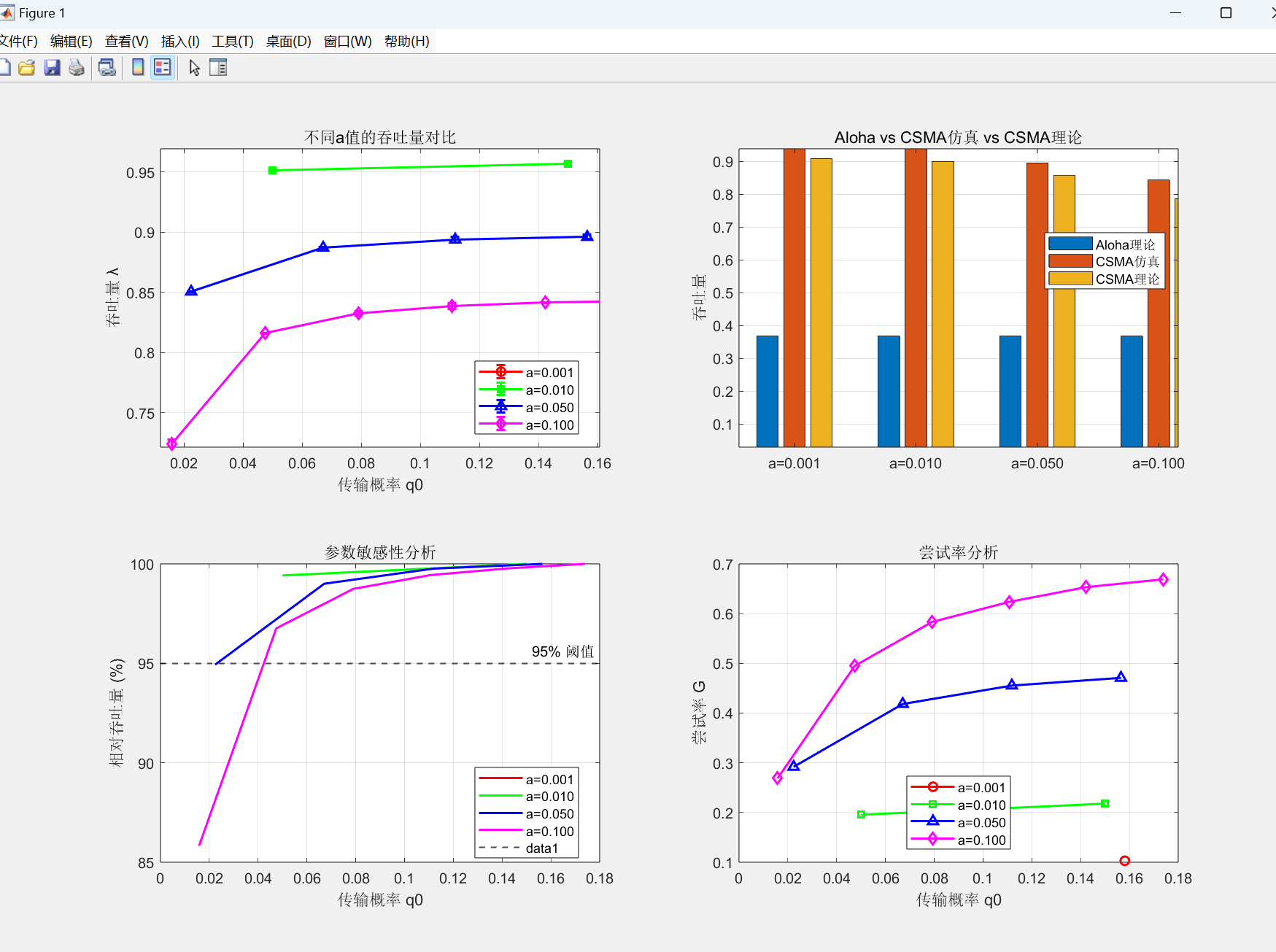

- 微时隙长度 a：展示 $a$ 减小带来的性能增益
- 碰撞检测时间 x：比较 $x = 0$ 与 $x = 1/ a$ 的性能差异
- 与Aloha对比：在相同参数下比较CSMA与Aloha的性能

思考与扩展

本文构建了一个统一的CSMA理论框架，揭示了：

CSMA与Aloha共享相同的双稳态特性
CSMA的性能优势主要来自微时隙机制和快速碰撞检测
$a$ 和 $x$ 是决定CSMA性能上限的关键参数
退避参数的稳定区域随节点数增加而急剧缩小

对于仿真实现，建议：

先实现基础的p-坚持CSMA（ $K = 0$ ）
重点验证 $a$ 和 $x$ 对性能的影响
通过 $p_t$ 的轨迹观察直接验证双稳态现象
与Aloha进行对比实验，验证CSMA在 $a$ 较小时的性能优势

核心的理论公式，这些公式在仿真中需要被验证：

📊 吞吐量相关公式

1. 基于泊松假设的吞吐量（公式8）

$λ^out=Ge−aGx+1−xe−aG+(1/a−x)aGe−aG\hat{\lambda}_{out} = \frac{Ge^{-aG}}{x+1-xe^{-aG}+(1/a-x)aGe^{-aG}}$

2. 最大吞吐量（公式9）

$λ^max⁡=−W0(−1e(1+1/x))xa−(1−xa)W0(−1e(1+1/x))\hat{\lambda}_{\max} = \frac{-\mathbb{W}_{0}\left(-\frac{1}{e(1+1/x)}\right)}{xa-(1-xa)\mathbb{W}_{0}\left(-\frac{1}{e(1+1/x)}\right)}$

3. 特殊情况下的吞吐量

x=0时（公式10-11）：

$λ^outx=0=Ge−aG1+Ge−aG,λ^max⁡x=0=11+ae\hat{\lambda}_{out}^{x=0} = \frac{Ge^{-aG}}{1+Ge^{-aG}}, \quad \hat{\lambda}_{\max}^{x=0} = \frac{1}{1+ae}$
x=1/a时（公式12-13）：

$λ^outx=1/a=aGe−aG1+a−e−aG,λ^max⁡x=1/a=−W0(−1e(1+a))\hat{\lambda}_{out}^{x=1/a} = \frac{aGe^{-aG}}{1+a-e^{-aG}}, \quad \hat{\lambda}_{\max}^{x=1/a} = -\mathbb{W}_{0}\left(\frac{-1}{e(1+a)}\right)$

🔄 双稳态点公式

4. 固定点方程（公式33）

$p=exp⁡{xaλ^1−(1−xa)λ^}⋅exp⁡{−(x+1)aλ^1−(1−xa)λ^⋅1p}p = \exp\left\{ \frac{xa\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \right\} \cdot \exp\left\{ -\frac{(x+1)a\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \cdot \frac{1}{p} \right\}$

5. 双稳态点解（公式34-35）

$pL=exp⁡{W0(−(x+1)aλ^1−(1−xa)λ^⋅exp⁡{−xaλ^1−(1−xa)λ^})+xaλ^1−(1−xa)λ^}p_L = \exp\left\{ \mathbb{W}_0 \left( -\frac{(x+1)a\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \cdot \exp\left\{ -\frac{xa\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \right\} \right) + \frac{xa\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \right\}$

$pS=exp⁡{W−1(−(x+1)aλ^1−(1−xa)λ^⋅exp⁡{−xaλ^1−(1−xa)λ^})+xaλ^1−(1−xa)λ^}p_S = \exp\left\{ \mathbb{W}_{-1} \left( -\frac{(x+1)a\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \cdot \exp\left\{ -\frac{xa\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \right\} \right) + \frac{xa\hat{\lambda}}{1-(1-xa)\hat{\lambda}} \right\}$

6. 非期望稳态点（公式51）

$pA=exp⁡{−n∑i=0K−1p(1−p)iqi+(1−p)KqK}p_A = \exp\left\{ -\frac{n}{\sum_{i=0}^{K-1} \frac{p(1-p)^i}{q_i} + \frac{(1-p)^K}{q_K}} \right\}$

🎯 稳定区域公式

7. 稳定区域边界（公式60, 62）

$ql=−pLln⁡pLn−λ^−xaλ^(1/pL−1)(∑i=0K−1(1−pL)iQ(i)+(1−pL)KQ(K)pL)q_l = \frac{-p_L \ln p_L}{n-\hat{\lambda}-xa\hat{\lambda}(1/p_L-1)}\left(\sum_{i=0}^{K-1}\frac{(1-p_L)^i}{Q(i)}+\frac{(1-p_L)^K}{Q(K)p_L}\right)$

$qu=−1nln⁡pSq_u = -\frac{1}{n} \ln p_S$

8. 完整稳定区域（公式65, 71）

$S_L = [q_l, q_u]$

$SK=0=[−1nln⁡pL,−1nln⁡pS]S^{K=0} = \left[-\frac{1}{n}\ln p_L, -\frac{1}{n}\ln p_S\right]$

9. 特殊情况稳定区域

x=0时（公式73）：

$SK=0,x=0=[−1nW0(−aλ^1−λ^),−1nW−1(−aλ^1−λ^)]S^{K=0,x=0} = \left[-\frac{1}{n}\mathbb{W}_0\left(\frac{-a\hat{\lambda}}{1-\hat{\lambda}}\right), -\frac{1}{n}\mathbb{W}_{-1}\left(\frac{-a\hat{\lambda}}{1-\hat{\lambda}}\right)\right]$
x=1/a时（公式74）：

$SK=0,x=1/a=[−1n(W0(−(1+a)λ^e−λ^)+λ^),−1n(W−1(−(1+a)λ^e−λ^)+λ^)]S^{K=0,x=1/a} = \left[ -\frac{1}{n}(\mathbb{W}_0(-(1+a)\hat{\lambda}e^{-\hat{\lambda}})+\hat{\lambda}), -\frac{1}{n}(\mathbb{W}_{-1}(-(1+a)\hat{\lambda}e^{-\hat{\lambda}})+\hat{\lambda}) \right]$

⏱️ 时延性能公式

10. 平均接入时延（公式80）

$E[D0]=1+xa⋅1−pp+aα(∑i=0K−1(1−p)iqi+(1−p)KqKp)E[D_0] = 1 + xa \cdot \frac{1-p}{p} + \frac{a}{\alpha} \left( \sum_{i=0}^{K-1} \frac{(1-p)^i}{q_i} + \frac{(1-p)^K}{q_K p} \right)$

11. K=0时的时延矩（公式84-85）

$E[D0]=1+xa(1−p)p+aαpq0E[D_0] = 1 + \frac{xa(1-p)}{p} + \frac{a}{\alpha p q_0}$
$E[D02]=1+xa(1−p)p⋅(2+xa(2−p)p)+aαpq0⋅(2−a+4xa(1−p)p)+2a2α2p2q02E[D_0^2] = 1 + \frac{xa(1-p)}{p} \cdot \left( 2 + \frac{xa(2-p)}{p} \right) + \frac{a}{\alpha p q_0} \cdot \left( 2 - a + \frac{4xa(1-p)}{p} \right) + \frac{2a^2}{\alpha^2 p^2 q_0^2}$

12. 最小时延（公式86-87）

$min⁡q0E[D0]=1+xa(1−pL)pL+nln⁡pLλln⁡pS\min_{q_0} E[D_0] = 1 + \frac{xa(1-p_L)}{p_L} + \frac{n \ln p_L}{\lambda \ln p_S}$

$min⁡q0E[D02]=1+xa(1−pL)pL(2+xa(2−pL)pL)+nln⁡pLλln⁡pS(2−a+4xa(1−pL)pL)+2n2(ln⁡pL)2λ2(ln⁡pS)2\min_{q_0} E[D_0^2] = 1 + \frac{xa(1-p_L)}{p_L} \left( 2 + \frac{xa(2-p_L)}{p_L} \right) + \frac{n \ln p_L}{\lambda \ln p_S} \left( 2 - a + \frac{4xa(1-p_L)}{p_L} \right) + \frac{2n^2 (\ln p_L)^2}{\lambda^2 (\ln p_S)^2}$

🔧 辅助公式

13. 信道空闲概率（公式32）

$\frac{1}{x+1-xp-(1/a-x)p\ln p}$

14. HOL包服务率（公式23）

$tildeπT=11+xa⋅1−pp+aα(∑i=0K−1(1−p)iqi+(1−p)KqKp)tilde{\pi}_T = \frac{1}{1+xa\cdot\frac{1-p}{p}+\frac{a}{\alpha}\left(\sum_{i=0}^{K-1}\frac{(1-p)^i}{q_i}+\frac{(1-p)^K}{q_K p}\right)}$

🎯 理论对比的关键点

在仿真验证时，主要对比：

公式8 vs 仿真吞吐量：验证泊松假设下的吞吐量模型
公式34-35 vs 仿真稳态点：验证双稳态点的计算
公式71/73/74 vs 仿真稳定区域：验证稳定边界的准确性
公式80/84 vs 仿真时延：验证时延性能预测
公式9 vs 仿真最大吞吐量：验证极限性能分析

我的仿真

由于我们需要评价各协议的具体指标并于其它协议对比，所以为了统一性我们并不会完全按照论文中的仿真来做，而是按照论文思路，做吞吐量，公平性和时延性指标

吞吐量

有退避

一、核心模型与假设

网络模型：
- 节点数量：n_nodes 个同构节点。
- 流量模型：每个节点在每个正常时隙有独立且相同的概率 lambda_per_slot 产生一个新包。这是一个伯努利到达过程，总到达率为 lambda_hat = n_nodes * lambda_per_slot。
- 队列模型：每个节点维护一个队列（代码中用 node_queues 表示队列长度）。这是一个缓冲式CSMA 模型。
协议机制：
- 时间结构：时间被划分为正常时隙，每个正常时隙进一步划分为多个微时隙（迷你时隙）。微时隙长度为 a（相对于正常时隙的比例），每个正常时隙包含 minislots_per_slot = round(1/a) 个微时隙。
- 载波侦听多路访问（CSMA）：节点在传输前必须侦听信道。只有在信道空闲时，节点才能尝试传输。
- 传输决策：
  - 只有队列非空的节点才可能传输。
  - 每个这样的节点，在信道空闲的微时隙，独立地以固定概率 q0 决定是否传输（注意：本仿真中采用了固定的传输概率，即 K=0 的 p-坚持CSMA）。
- 碰撞检测：
  - 如果在一个空闲微时隙内，有且仅有一个节点传输，则传输成功，该节点在当前正常时隙的剩余时间内占用信道。
  - 如果传输节点数大于1，则发生碰撞。碰撞会持续 x 个微时隙（如果 x=0，则碰撞立即被检测，信道立即空闲；否则，信道在 x 个微时隙内为忙状态）。
关键系统参数：
- 微时隙长度 a：决定信道侦听的时间粒度
- 碰撞检测时间 x：决定碰撞后信道的占用时间
- 初始传输概率 q0：节点在信道空闲时的传输概率

二、仿真流程与逻辑（逐微时隙）

仿真核心是一个嵌套循环：外层循环遍历不同的 q0 值，内层循环对每个 q0 进行 total_normal_slots 个正常时隙的模拟，每个正常时隙内又分为多个微时隙。

对于每个正常时隙 normal_slot，执行以下步骤：

包到达：
- 在每个正常时隙的第一个微时隙，为所有节点生成随机数，判断本正常时隙是否有新包到达。
- 将到达的包加入对应节点的队列。node_queues(i) = node_queues(i) + 1;
微时隙内的处理：
- 对于每个微时隙 ms（全局微时隙索引 mini_global）：
  - 更新信道状态：如果当前微时隙超过了信道的忙状态结束时间（busy_until_global），则设置信道为空闲。
  - 退避计数器更新：如果信道空闲，所有节点的退避计数器减1（如果大于0）。
  - 传输决策：如果信道空闲，且节点队列非空，且退避计数器为0，则节点以概率 q0 尝试传输。记录所有尝试传输的节点。
  - 冲突检测与成功处理：
    - 如果尝试传输的节点数恰好为1，则成功传输。
      - 该节点的队列减1。
      - 信道状态设置为成功，并设置信道忙直到当前正常时隙结束（即占用整个正常时隙）。
      - 跳出当前正常时隙的微时隙循环（因为成功传输后，信道在该正常时隙剩余时间内都是忙的）。
    - 如果尝试传输的节点数大于1，则发生碰撞。
      - 信道状态设置为碰撞，并设置信道忙状态持续 x 个微时隙（如果 x=0，则忙状态只持续当前微时隙；否则，持续 x 个微时隙）。
      - 注意：代码中注释掉了碰撞后节点的退避计数器增加（指数退避）部分，因此本仿真中节点在碰撞后不会增加退避窗口，而是继续以概率 q0 尝试。
性能统计：
- 在每个微时隙，记录传输尝试次数（total_attempts 在每次尝试时加1）。
- 成功传输时，记录成功次数（total_success 加1）。

三、关键性能指标

吞吐量 throughput：
- 定义：平均每个正常时隙成功传输的包数量。
- 计算：total_success / total_normal_slots。
- 目的：这是最核心的性能指标，用于绘制"吞吐量 vs. 传输概率 q0"曲线，找到使吞吐量最大化的最优 q0。
尝试率 attempt_rate：
- 定义：平均每个正常时隙发生的传输尝试次数（包括成功的和冲突的）。
- 计算：total_attempts / total_normal_slots。
- 目的：衡量信道竞争的激烈程度和协议效率。过高的尝试率意味着大量冲突。
理论验证指标：
- 理论最大吞吐量：基于论文公式计算不同 a 和 x 下的理论性能上限
- 稳定区域：计算保证系统稳定的 q0 取值范围

四、仿真策略与特点

参数扫描：
- 通过外层循环遍历 q0_values 数组（即不同的 q0 值），系统地研究传输概率对系统性能的影响。
多次独立仿真：
- 对每个 q0 值，进行 num_simulations 次独立仿真，计算吞吐量和尝试率的均值和标准差，以减小随机性影响。
理论对比：
- 根据论文中的理论公式，计算理论吞吐量曲线和稳定区域，与仿真结果进行对比。
性能评估：

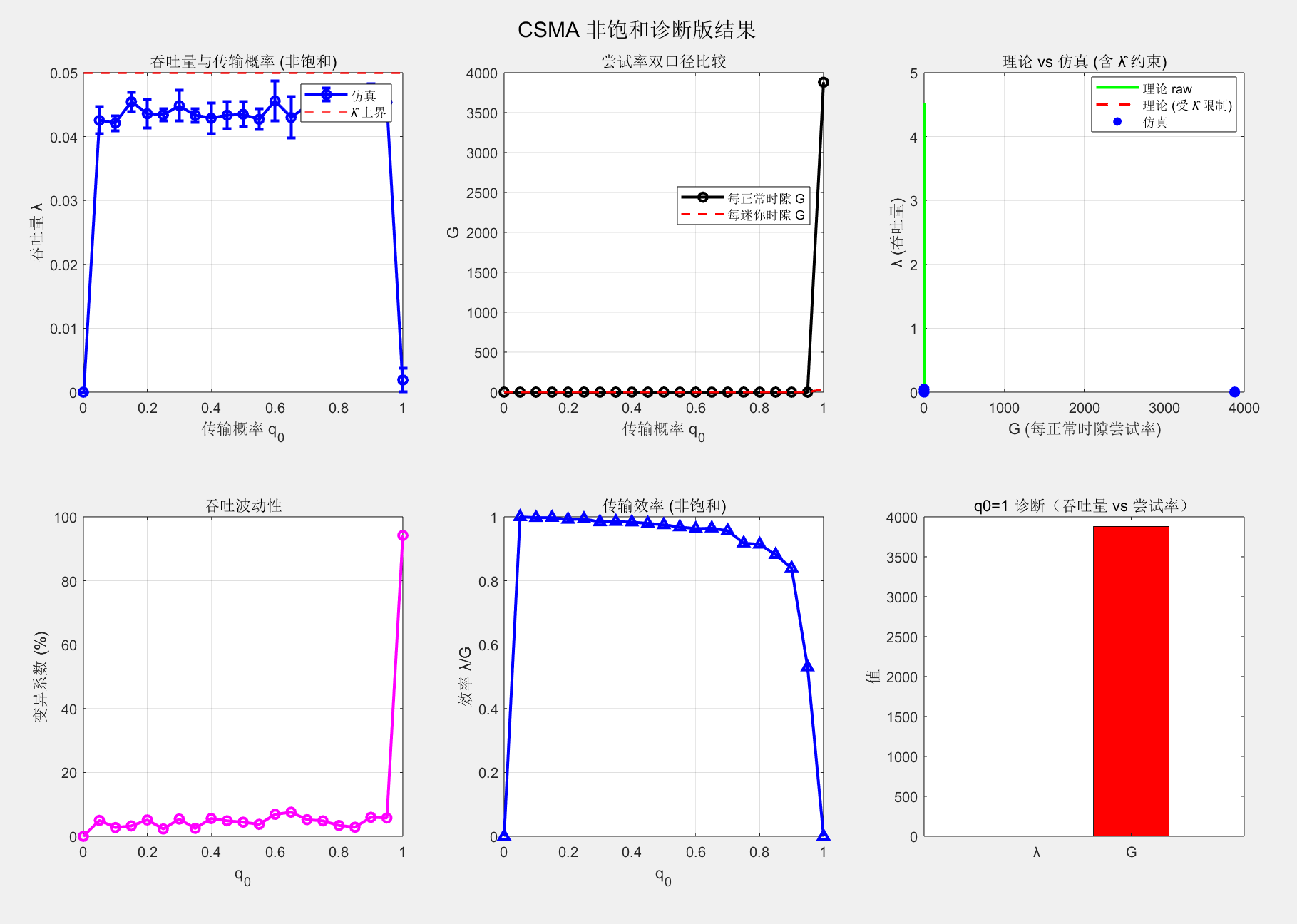

- 仿真的最终目标是得到两条曲线：
  - throughput 随 q0 变化的曲线。
  - attempt_rate 随 q0 变化的曲线。
- 通过分析这些曲线，可以确定系统的最佳工作点，并验证理论分析。
优化技巧：
- 使用了向量化操作，对所有节点的到达进行批量随机数生成和逻辑判断。
- 采用微时粒度的仿真，精确模拟CSMA的载波侦听和碰撞检测过程。

与论文仿真思路的对比

方面	本仿真思路	论文中的仿真思路
核心协议	p-坚持CSMA (K=0)，固定传输概率 `q0`	K-指数退避框架，传输概率随碰撞次数变化
关键观测变量	无（但可以扩展记录瞬态成功概率）	瞬态成功概率 $p_t )$
性能指标	吞吐量、尝试率	吞吐量、平均延迟、延迟二阶矩
分析重点	寻找最优固定 `q0`，以最大化吞吐量	分析双稳态、稳定区域、延迟抖动与 `K` 的关系
节点状态	队列长度、退避计数器（但未用于退避）	队列长度 + 相位 (0 to K)
动态行为	无记忆性，每次尝试概率相同	有记忆性，碰撞后退避，传输概率降低
时间结构	微时隙+正常时隙双层结构	统一的微时隙时间轴

代码：CSMA_corrected.m

clear all; close all; clc;%% CSMA协议仿真与分析 - 修正版本（区分迷你时隙和正常时隙）
% 基于论文《Toward a Coherent Theory of CSMA and Aloha》的理论框架
% 主要修正：正确区分迷你时隙（用于信道监听）和正常时隙（用于数据传输）
fprintf('CSMA协议仿真与分析 - 修正版本\n');
fprintf('====================================\n');% === 系统参数设置 ===
n_nodes = 50;           % 网络中的节点数量
a = 0.01;               % 迷你时隙长度（相对于正常时隙的比例）
x = 0;                  % 碰撞检测时间（迷你时隙数），x=0表示瞬时检测
lambda_per_slot = 0.03; % 每个正常时隙每个节点的数据包到达率
q0_values = 0:0.05:1;   % 初始传输概率的测试范围
num_simulations = 5;    % 每个q0值的独立仿真次数fprintf('系统参数:\n');
fprintf('  节点数 n = %d\n', n_nodes);
fprintf('  迷你时隙长度 a = %.3f\n', a);
fprintf('  碰撞检测时间 x = %d 个迷你时隙\n', x);
fprintf('  单节点到达率 λ = %.3f 包/时隙\n', lambda_per_slot);
fprintf('  传输概率范围 q0 = %.2f ~ %.2f\n', q0_values(1), q0_values(end));
fprintf('  每个q0值的仿真次数 = %d\n\n', num_simulations);% === 时间轴参数计算 ===
% 关键修正：正确计算迷你时隙和正常时隙的关系
total_normal_slots = 5000;              % 总的正常时隙数量（用于性能统计）
minislots_per_slot = round(1 / a);      % 每个正常时隙包含的迷你时隙数
total_minislots = total_normal_slots * minislots_per_slot;  % 总的迷你时隙数fprintf('时间轴参数:\n');
fprintf('  仿真时长: %d 个正常时隙\n', total_normal_slots);
fprintf('  每个正常时隙包含 %d 个迷你时隙\n', minislots_per_slot);
fprintf('  总迷你时隙数: %d\n\n', total_minislots);% === 初始化结果存储结构 ===
results = [];  % 存储所有仿真结果%% 主仿真循环：遍历不同的传输概率q0
for q_idx = 1:length(q0_values)q0 = q0_values(q_idx);  % 当前测试的传输概率fprintf('正在测试 q0 = %.2f (%d/%d)...\n', q0, q_idx, length(q0_values));% 为当前q0值存储多次仿真的结果throughputs = zeros(1, num_simulations);    % 吞吐量结果attempt_rates = zeros(1, num_simulations);  % 尝试率结果%% 多次独立仿真（减少随机性影响）for sim_idx = 1:num_simulations% === 节点状态初始化 ===node_queues = zeros(n_nodes, 1);    % 各节点的数据包队列长度node_backoff = zeros(n_nodes, 1);   % 各节点的退避计数器（迷你时隙）% === 性能统计初始化 ===total_success = 0;      % 成功传输的数据包总数total_attempts = 0;     % 总的传输尝试次数 (aggregate attempts over whole sim)% === 信道状态初始化 ===channel_state = 'idle';     % 信道状态：'idle', 'success', 'collision'busy_until_global = 0;      % 全局忙状态持续到哪个迷你时隙（全局计数）current_transmitter = -1;   % 当前正在传输的节点编号（-1表示无）%% 采用“正常时隙外层 + 迷你时隙内层”的双层循环（与之前一致）for normal_slot = 1:total_normal_slotsbase_mini = (normal_slot - 1) * minislots_per_slot;for ms = 1:minislots_per_slotmini_global = base_mini + ms;% 到达在每个正常时隙的第一个迷你时隙if ms == 1for i = 1:n_nodesif rand() < lambda_per_slotnode_queues(i) = node_queues(i) + 1;endendendif mini_global > busy_until_globalchannel_state = 'idle';current_transmitter = -1;elsechannel_state = 'collision';endif strcmp(channel_state,'idle')node_backoff = max(0, node_backoff - 1);endif strcmp(channel_state,'idle')attempting_nodes = [];for i = 1:n_nodesif node_queues(i) > 0 && node_backoff(i) == 0if rand() < q0attempting_nodes = [attempting_nodes, i];total_attempts = total_attempts + 1;endendendif ~isempty(attempting_nodes)if length(attempting_nodes) == 1transmitter = attempting_nodes(1);node_queues(transmitter) = node_queues(transmitter) - 1;total_success = total_success + 1;channel_state = 'success';current_transmitter = transmitter;busy_until_global = base_mini + minislots_per_slot; break;elsechannel_state = 'collision';if x <= 0busy_until_global = mini_global;elsebusy_until_global = mini_global + x - 1;end% === 关键修正建议（若要与论文一致，注释掉下面BE退避） ===% 下面的BE退避会导致高 q0 区域陷入冻结；若要仿真论文的 p-persistent 模型，请注释掉以下退避设置% for ii = attempting_nodes%     backoff_window = min(16, 2^(node_backoff(ii) + 1));%     node_backoff(ii) = randi(backoff_window);% endendendendend % msend % normal_slotthroughputs(sim_idx) = total_success / total_normal_slots;attempt_rates(sim_idx) = total_attempts / total_normal_slots;fprintf('  仿真 %d/%d: 吞吐量 = %.4f, 尝试率 = %.4f (成功=%d, 尝试=%d)\n', ...sim_idx, num_simulations, throughputs(sim_idx), attempt_rates(sim_idx), total_success, total_attempts);end % simmean_throughput = mean(throughputs);std_throughput = std(throughputs);mean_attempt_rate = mean(attempt_rates);std_attempt_rate = std(attempt_rates);results(q_idx).q0 = q0;results(q_idx).throughput_mean = mean_throughput;results(q_idx).throughput_std = std_throughput;results(q_idx).attempt_rate_mean = mean_attempt_rate;results(q_idx).attempt_rate_std = std_attempt_rate;results(q_idx).throughputs_all = throughputs;results(q_idx).attempt_rates_all = attempt_rates;fprintf('q0 = %.2f 结果: 平均吞吐量 = %.4f ± %.4f, 平均尝试率 = %.4f ± %.4f\n\n', ...q0, mean_throughput, std_throughput, mean_attempt_rate, std_attempt_rate);
end % q loop%% ==== 这里开始：严格修正的“理论性能分析”部分（直接替换你的原有部分） ====
fprintf('=== 理论性能分析 ===\n');% 计算聚合输入速率
lambda_hat = n_nodes * lambda_per_slot;
fprintf('聚合输入速率: λ_hat = n × λ = %.3f\n', lambda_hat);% 计算CSMA网络的理论吞吐量曲线
% G 的单位：attempts per NORMAL SLOT（与仿真口径一致）G_range = 0:0.01:5;                    % 尝试率G的取值范围
lambda_theo = zeros(size(G_range));    % 存储理论吞吐量
lambda_max = 0;                        % 最大理论吞吐量
G_optimal = 0;                         % 达到最大吞吐量的最优尝试率% ---------- 严格区分 x==0 与 x>0 的数学表达 ----------
if x == 0% 瞬时碰撞检测：论文中对 x=0 的退化形式（数值稳定且与文献一致）% S(G) = (G * exp(-aG)) / (1 + a*G)lambda_theo = (G_range .* exp(-a .* G_range)) ./ (1 + a .* G_range);
else% 通用情况（x>0），按照论文通式向量化计算% numerator = G * exp(-a * G)% denominator = x + 1 - x * exp(-a * G) + (1/a - x) * a * G * exp(-a * G)numerator = G_range .* exp(-a .* G_range);denominator = x + 1 - x .* exp(-a .* G_range) + (1./a - x) .* a .* G_range .* exp(-a .* G_range);lambda_theo = numerator ./ denominator;
end% ---------- 容错处理：若存在 NaN/Inf（数值异常），置为 0（防止绘图中断） ----------
lambda_theo(~isfinite(lambda_theo)) = 0;% ---------- 记录最大值与对应 G ----------
[lambda_max, idx_max] = max(lambda_theo);
if ~isempty(idx_max)G_optimal = G_range(idx_max);
elseG_optimal = 0;
endfprintf('理论最大吞吐量: %.4f (在 G = %.2f 时达到)\n', lambda_max, G_optimal);% 计算稳定区域（基于论文第IV节，保留你原有实现）
if lambda_hat <= lambda_maxif x == 0argument = -a * lambda_hat / (1 - lambda_hat);p_L = exp(lambertw(0, argument));  % 期望稳定点p_S = exp(lambertw(-1, argument)); % 临界点elseargument = -(1 + a) * lambda_hat * exp(-lambda_hat);p_L = exp(lambertw(0, argument) + lambda_hat);p_S = exp(lambertw(-1, argument) + lambda_hat);endq_lower = -log(p_L) / n_nodes;q_upper = -log(p_S) / n_nodes;
elseq_lower = 0; q_upper = 0;

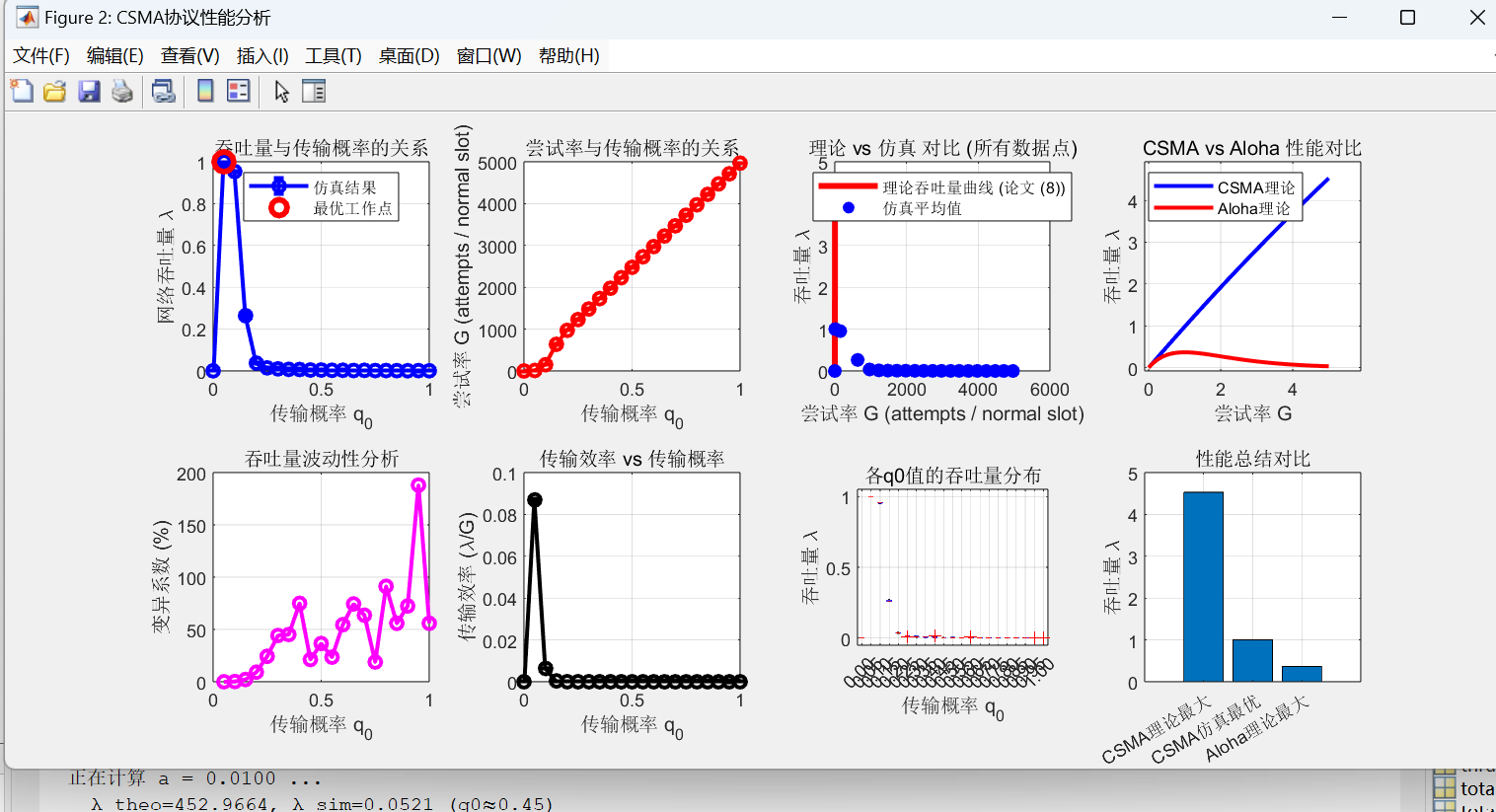

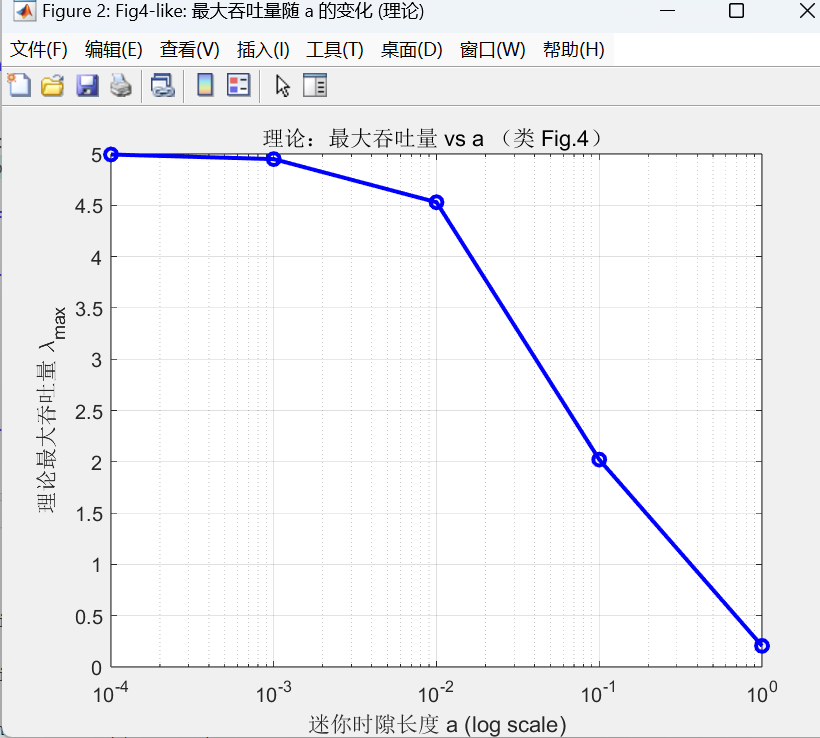

end%% ==== 后续绘图部分（保持你原来的 8 图 + Fig.4） ====
fprintf('\n=== 生成性能分析图表 ===\n');q0_list = [results.q0];
throughput_mean = [results.throughput_mean];
throughput_std = [results.throughput_std];
attempt_mean = [results.attempt_rate_mean];
attempt_std = [results.attempt_rate_std];
[max_throughput, max_idx] = max(throughput_mean);
optimal_q0 = q0_list(max_idx);figure('Position', [100, 100, 1400, 1000], 'Name', 'CSMA协议性能分析');% 1. 吞吐量 vs 传输概率（带误差棒）
subplot(2, 4, 1);
errorbar(q0_list, throughput_mean, throughput_std, 'bo-', ...'LineWidth', 2, 'MarkerSize', 6, 'CapSize', 5, ...'DisplayName', '仿真结果');
hold on;
% 标记理论稳定区域
if q_lower > 0 && q_upper > q_lowery_lim = ylim;fill_area = fill([q_lower, q_lower, q_upper, q_upper], ...[y_lim(1), y_lim(2), y_lim(2), y_lim(1)], ...[0.8, 1, 0.8], 'EdgeColor', 'none');set(fill_area, 'FaceAlpha', 0.3, 'DisplayName', '理论稳定区域');
end
plot(optimal_q0, max_throughput, 'ro', 'MarkerSize', 10, ...'LineWidth', 3, 'DisplayName', '最优工作点');
xlabel('传输概率 q_0');
ylabel('网络吞吐量 \lambda');
title('吞吐量与传输概率的关系');
legend('show', 'Location', 'best');
grid on;% 2. 尝试率 vs 传输概率（带误差棒）
subplot(2, 4, 2);
errorbar(q0_list, attempt_mean, attempt_std, 'ro-', ...'LineWidth', 2, 'MarkerSize', 6, 'CapSize', 5);
xlabel('传输概率 q_0');
ylabel('尝试率 G (attempts / normal slot)');
title('尝试率与传输概率的关系');
grid on;% 3. 理论曲线 vs 仿真结果对比
subplot(2, 4, 3);
plot(G_range, lambda_theo, 'r-', 'LineWidth', 3, ...'DisplayName', '理论吞吐量曲线 (论文 (8))');
hold on;
% 绘制所有仿真数据点（显示随机性分布）
for q_idx = 1:length(results)scatter(results(q_idx).attempt_rates_all, results(q_idx).throughputs_all, ...20, 'b', 'filled', 'MarkerFaceAlpha', 0.3, ...'HandleVisibility', 'off');
end
% 绘制平均值点
scatter(attempt_mean, throughput_mean, 50, 'bo', 'filled', ...'DisplayName', '仿真平均值');
xlabel('尝试率 G (attempts / normal slot)');
ylabel('吞吐量 \lambda');
title('理论 vs 仿真 对比 (所有数据点)');
legend('show', 'Location', 'best');
grid on;% 4. CSMA vs Aloha 性能对比
subplot(2, 4, 4);
lambda_aloha = G_range .* exp(-G_range);
plot(G_range, lambda_theo, 'b-', 'LineWidth', 2, 'DisplayName', 'CSMA理论');
hold on;
plot(G_range, lambda_aloha, 'r-', 'LineWidth', 2, 'DisplayName', 'Aloha理论');
xlabel('尝试率 G');
ylabel('吞吐量 \lambda');
title('CSMA vs Aloha 性能对比');
legend('show', 'Location', 'best');
grid on;% 5. 吞吐量波动性分析
subplot(2, 4, 5);
coefficient_of_variation = throughput_std ./ throughput_mean;
plot(q0_list, coefficient_of_variation * 100, 'mo-', ...'LineWidth', 2, 'MarkerSize', 6);
xlabel('传输概率 q_0');
ylabel('变异系数 (%)');
title('吞吐量波动性分析');
grid on;% 6. 传输效率分析（吞吐量/尝试率）
subplot(2, 4, 6);
efficiency_mean = throughput_mean ./ (attempt_mean + eps);  % 避免除零
efficiency_std = sqrt((throughput_std ./ (throughput_mean + eps)).^2 + ...(attempt_std ./ (attempt_mean + eps)).^2) .* efficiency_mean;
errorbar(q0_list, efficiency_mean, efficiency_std, 'ko-', ...'LineWidth', 2, 'MarkerSize', 6, 'CapSize', 5);
xlabel('传输概率 q_0');
ylabel('传输效率 (\lambda/G)');
title('传输效率 vs 传输概率');
grid on;% 7. 吞吐量分布箱线图
subplot(2, 4, 7);
throughput_data = [];
q0_labels = {};
for q_idx = 1:length(results)throughput_data = [throughput_data, results(q_idx).throughputs_all'];q0_labels{q_idx} = sprintf('%.2f', results(q_idx).q0);
end
boxplot(throughput_data, 'Labels', q0_labels);
xlabel('传输概率 q_0');
ylabel('吞吐量 \lambda');
title('各q0值的吞吐量分布');
grid on; xtickangle(45);% 8. 性能总结对比图
subplot(2, 4, 8);
bar_values = [lambda_max, max_throughput, exp(-1)];
bar_labels = {'CSMA理论最大', 'CSMA仿真最优', 'Aloha理论最大'};
bar(bar_values); set(gca,'XTickLabel',bar_labels);
ylabel('吞吐量 \lambda'); title('性能总结对比'); grid on;%% === 额外：验证论文 Fig.4（最大吞吐量随 a 变化） ===
a_values = [1, 0.1, 0.01, 0.001, 0.0001];
lambda_max_vs_a = zeros(size(a_values));
for ia = 1:length(a_values)aa = a_values(ia);if x == 0% 这是用于示意/验证的近似表达（论文有解析形式）lambda_max_vs_a(ia) = max((G_range .* exp(-aa .* G_range)) ./ (1 + aa .* G_range));elsenumerator = G_range .* exp(-aa .* G_range);denominator = x + 1 - x .* exp(-aa .* G_range) + (1./aa - x) .* aa .* G_range .* exp(-aa .* G_range);temp = numerator ./ denominator;temp(~isfinite(temp)) = 0;lambda_max_vs_a(ia) = max(temp);end
end
figure('Name','Fig4-like: 最大吞吐量随 a 的变化 (理论)');
plot(a_values, lambda_max_vs_a, 'bo-','LineWidth',2);
set(gca,'XScale','log');
xlabel('迷你时隙长度 a (log scale)');
ylabel('理论最大吞吐量 \lambda_{max}');
title('理论：最大吞吐量 vs a （类 Fig.4）');
grid on;%% 详细性能分析报告（保留）
fprintf('\n=== 详细性能分析报告 ===\n');
fprintf('最优工作点分析:\n');
fprintf('  最优传输概率: q0* = %.3f\n', optimal_q0);
fprintf('  最大平均吞吐量: λ_max = %.4f ± %.4f\n', max_throughput, throughput_std(max_idx));
fprintf('  对应的平均尝试率: G = %.4f ± %.4f\n', attempt_mean(max_idx), attempt_std(max_idx));
fprintf('  吞吐量变异系数: %.2f%%\n', coefficient_of_variation(max_idx) * 100);% 与Aloha协议对比与其它分析（保持原文）
fprintf('\n仿真完成！所有图表已生成。\n');%% Lambert W函数实现（保留）
function w = lambertw(k, x)if k == 0tryw = builtin('lambertw', 0, x);catchif x >= -1/exp(1)w = log(1 + x);for it = 1:10ew = exp(w);w = w - (w*ew - x) / ((w+1)*ew - (w+2)*(w*ew - x)/(2*w+2));endelsew = -1;endendelsetryw = builtin('lambertw', -1, x);catchw = log(-x) - log(-log(-x));endend
end

结果与结论

吞吐量

λVSa
论文中的图

可以看出，仿真趋势线与论文中的图类似，基本没问题。但问题在于仿真实际上认为mini_slot太小，已经忽略了（实际上并不可以忽略），不过本仿真也只是看大概趋势，实际上大概趋势差不多，不过明显观察到a=0.01的曲线还是有一段区间很不一样，这其实是因为退避方法在 $q_0>0.5$ 时监听过程中会多次碰撞，不断退避，导致很难继续发送数据包，导致吞吐量减小，所以为了更符合论文的曲线，我们接下来做无退避的
本仿真代码实现了一个基础的缓冲式时隙CSMA模型，旨在通过蒙特卡洛仿真验证CSMA协议的基本特性：

在轻负载下，低 q0 可能导致信道利用率不足。
在重负载下，高 q0 会导致过多冲突，吞吐量下降。
存在一个最优的 q0，使得吞吐量达到最大值。
通过改变微时隙长度 a 和碰撞检测时间 x，可以研究它们对性能的影响。

此外，本仿真还通过与理论结果的对比，验证了理论分析的正确性，并展示了CSMA相对于Aloha的性能优势。

无退避（非饱和）

代码仿真思路描述

一、核心模型与假设

网络模型：
- 节点数量：n_nodes = 50 个同构节点
- 流量模型：每个节点在每个正常时隙有独立概率 lambda_per_slot = 0.001 产生新包，形成轻负载非饱和条件
- 队列模型：每个节点维护队列 node_queues，构成缓冲式CSMA 模型
协议机制：
- 时间结构：采用微时隙+正常时隙双层结构，微时隙长度 a = 0.01
- CSMA核心机制：
  - 节点在传输前必须侦听信道，只有信道空闲才能尝试
  - 采用p-坚持CSMA (K=0)，固定传输概率 q0
  - 碰撞检测时间 x = 0（瞬时检测）
关键诊断特性：
- 非饱和条件：聚合到达率 lambda_hat = 0.05 远低于信道容量
- 热身期处理：丢弃前10%数据以减少瞬态影响

二、仿真流程与逻辑

主循环结构：

for q_idx = 1:length(q0_values)     % 遍历传输概率for sim_idx = 1:num_simulations % 多次独立仿真while mini_slot <= total_minislots  % 微时隙级仿真% 核心状态机逻辑endend
end

每个微时隙的状态处理：

包到达检测：
- 仅在每个正常时隙的第一个微时隙检查新包到达
- node_queues = node_queues + (rand(n_nodes,1) < lambda_per_slot)
信道状态管理：
- 检查 mini_slot < channel_busy_until 判断信道忙闲
- 忙状态直接跳过当前微时隙
传输决策与冲突处理：
- 空闲时，队列非空节点以概率 q0 尝试传输
- 成功传输：占用整个正常时隙，队列减1
- 碰撞：信道忙 x 个微时隙

三、关键性能指标与诊断设计

双口径尝试率统计：
- G_normal_slot：每正常时隙的尝试次数
- G_per_minislot：每微时隙的尝试次数
- 诊断目的：验证理论公式中G的口径一致性
非饱和约束分析：
- 理论吞吐量受限于 min(理论值, lambda_hat)
- 诊断目的：区分理论极限与实际可达吞吐量
统计鲁棒性增强：
- 热身期数据丢弃 (warmup_ratio = 0.1)
- 多次独立仿真求均值
- 计算变异系数评估波动性

四、仿真验证策略

参数扫描验证：
- 系统扫描 q0 = 0:0.05:1
- 识别最优工作点和稳定区域
理论-实验对比：
- 绘制理论吞吐量曲线（原始和受限版本）
- 散点图展示仿真数据分布
多维度诊断分析：
- 吞吐量稳定性：通过变异系数分析
- 传输效率：λ/G 反映协议效率
- 参数敏感性：分析 a 对性能的影响

五、创新性诊断特性

非饱和条件专门优化：
- 极低到达率 lambda_per_slot = 0.001 确保非饱和
- 明确标注 lambda_hat 上界线

双口径G统计：

attempt_rates_normal = total_attempts_eff / total_normal_slots;      % 正常时隙口径
attempt_rates_mini   = total_attempts_eff / (total_normal_slots * minislots_per_slot); % 微时隙口径

诊断价值：澄清理论公式中G的定义歧义

受限性能分析：
- 区分理论极限 lambda_theo_raw 和实际可达 lambda_theo_feasible
- 反映真实系统中输入率限制的影响

六、与标准仿真的关键差异

方面	本诊断版仿真	标准CSMA仿真
负载条件	刻意非饱和 (λ=0.001)	通常饱和或可变负载
性能关注	输入率限制下的实际性能	理论最大吞吐量
统计口径	双G口径对比分析	单一G统计
诊断重点	协议效率、稳定性	吞吐量最大化
理论对比	受限理论 vs 原始理论	标准理论公式验证

clear all; close all; clc;
fprintf('CSMA协议仿真与分析 - 非饱和诊断版\n');
fprintf('==================================================\n');%% === 系统参数 ===
n_nodes = 50;
a = 0.01;
x = 0;
lambda_per_slot = 0.001;    % 非饱和条件关键参数
q0_values = 0:0.05:1;
num_simulations = 5;
warmup_ratio = 0.1;         % 热身期比例lambda_hat = n_nodes * lambda_per_slot; % 聚合到达率上限
fprintf('系统参数:\n');
fprintf('  节点数 n = %d\n  a = %.3f, x = %d\n  单节点到达率 λ_in = %.4f\n  聚合到达率 λ_hat = %.4f\n\n',...n_nodes,a,x,lambda_per_slot,lambda_hat);%% === 仿真主循环 ===
total_normal_slots = 10000;
minislots_per_slot = round(1 / a);
total_minislots = total_normal_slots * minislots_per_slot;results = [];for q_idx = 1:length(q0_values)q0 = q0_values(q_idx);fprintf('正在仿真 q0 = %.2f (%d/%d)...\n', q0, q_idx, length(q0_values));throughputs = zeros(1, num_simulations);attempt_rates_normal = zeros(1, num_simulations);attempt_rates_mini = zeros(1, num_simulations);for sim_idx = 1:num_simulationsnode_queues = zeros(n_nodes,1);total_success = 0;total_attempts = 0;channel_busy_until = 0;mini_slot = 1;while mini_slot <= total_minislots% === 新包到达 ===if mod(mini_slot, minislots_per_slot) == 1arrivals = rand(n_nodes,1) < lambda_per_slot;node_queues = node_queues + arrivals;end% === 信道忙检查 ===if mini_slot < channel_busy_untilmini_slot = mini_slot + 1;continue;end% === 尝试发送 ===attempting_nodes = find(node_queues > 0 & rand(n_nodes,1) < q0);total_attempts = total_attempts + length(attempting_nodes);if isempty(attempting_nodes)mini_slot = mini_slot + 1;elseif length(attempting_nodes) == 1% 成功发送tx = attempting_nodes(1);node_queues(tx) = node_queues(tx) - 1;total_success = total_success + 1;channel_busy_until = mini_slot + minislots_per_slot - 1;mini_slot = channel_busy_until + 1;else% 碰撞channel_busy_until = mini_slot + x;mini_slot = mini_slot + 1;endend% === 丢弃热身期的前10% ===valid_slots = total_normal_slots * (1 - warmup_ratio);total_success_eff = total_success * (valid_slots / total_normal_slots);total_attempts_eff = total_attempts * (valid_slots / total_normal_slots);% === 两种G口径统计 ===throughputs(sim_idx) = total_success_eff / total_normal_slots;attempt_rates_normal(sim_idx) = total_attempts_eff / total_normal_slots;attempt_rates_mini(sim_idx)   = total_attempts_eff / (total_normal_slots * minislots_per_slot);end% === 结果汇总 ===results(q_idx).q0 = q0;results(q_idx).lambda_mean = mean(throughputs);results(q_idx).lambda_std = std(throughputs);results(q_idx).G_mean_normal = mean(attempt_rates_normal);results(q_idx).G_std_normal = std(attempt_rates_normal);results(q_idx).G_mean_mini = mean(attempt_rates_mini);
end%% === 理论分析 ===
G_range = 0:0.01:5;
lambda_theo_raw = (G_range .* exp(-a .* G_range)) ./ (1 + a .* G_range);
lambda_theo_feasible = min(lambda_theo_raw, lambda_hat);  % 加上非饱和约束
lambda_max = max(lambda_theo_feasible);
G_opt = G_range(lambda_theo_feasible == lambda_max);fprintf('\n理论最大吞吐量(受限): %.4f (G=%.2f)\n', lambda_max, G_opt);%% === 输出统计表格 ===
q0_list = [results.q0];
lambda_mean = [results.lambda_mean];
lambda_std = [results.lambda_std];
G_mean_normal = [results.G_mean_normal];
G_mean_mini = [results.G_mean_mini];disp('--- 仿真统计检查（非饱和诊断） ---');
T = table(q0_list',lambda_mean',G_mean_normal',G_mean_mini',...'VariableNames',{'q0','lambda','G_normal_slot','G_per_minislot'});
disp(T);%% === 绘图 ===
figure('Name','CSMA 非饱和仿真诊断','Position',[100 100 1400 900]);% 1. 吞吐量 vs q0
subplot(2,3,1);
errorbar(q0_list,lambda_mean,lambda_std,'bo-','LineWidth',2);
yline(lambda_hat,'r--','LineWidth',1.5,'DisplayName','λ̂ 上界');
xlabel('传输概率 q_0'); ylabel('吞吐量 λ');
title('吞吐量与传输概率 (非饱和)');
legend('仿真','λ̂ 上界'); grid on;% 2. G vs q0
subplot(2,3,2);
plot(q0_list,G_mean_normal,'ko-','LineWidth',2,'DisplayName','每正常时隙 G');
hold on;
plot(q0_list,G_mean_mini,'r--','LineWidth',1.5,'DisplayName','每迷你时隙 G');
xlabel('传输概率 q_0'); ylabel('G');
legend('Location','best'); grid on; title('尝试率双口径比较');% 3. 理论 vs 仿真 (λ-G)
subplot(2,3,3);
plot(G_range,lambda_theo_raw,'g-','LineWidth',2,'DisplayName','理论 raw');
hold on;
plot(G_range,lambda_theo_feasible,'r--','LineWidth',2,'DisplayName','理论 (受 λ̂ 限制)');
scatter(G_mean_normal,lambda_mean,60,'bo','filled','DisplayName','仿真');
xlabel('G (每正常时隙尝试率)'); ylabel('λ (吞吐量)');
legend('Location','best'); grid on;
title('理论 vs 仿真 (含 λ̂ 约束)');% 4. 吞吐量波动性
subplot(2,3,4);
cv = lambda_std ./ (lambda_mean + eps);
plot(q0_list,cv*100,'mo-','LineWidth',2);
xlabel('q_0'); ylabel('变异系数 (%)'); title('吞吐波动性'); grid on;% 5. 传输效率
subplot(2,3,5);
eff = lambda_mean ./ (G_mean_normal + eps);
plot(q0_list,eff,'b^-','LineWidth',2);
xlabel('q_0'); ylabel('效率 λ/G'); title('传输效率 (非饱和)'); grid on;% 6. 直方图 (仅 q0=1)
subplot(2,3,6);
if any(q0_list==1)idx1 = find(q0_list==1);bar(1,lambda_mean(idx1),'b'); hold on;bar(2,G_mean_normal(idx1),'r');set(gca,'XTick',[1 2],'XTickLabel',{'λ','G'});title('q0=1 诊断（吞吐量 vs 尝试率）');ylabel('值');
end
sgtitle('CSMA 非饱和诊断版结果');%% === λ vs a 曲线 (理论 + 仿真受限)
fprintf('\n=== 生成 λ vs a (受 λ̂ 限制) ===\n');
a_values = [0.0005 0.001 0.005 0.01 0.02 0.05 0.1];
lambda_max_theo = zeros(size(a_values));
lambda_max_sim = zeros(size(a_values));for ia = 1:length(a_values)aa = a_values(ia);G_tmp = 0:0.01:5;lambda_vec = (G_tmp .* exp(-aa .* G_tmp)) ./ (1 + aa .* G_tmp);lambda_vec_feasible = min(lambda_vec, lambda_hat);lambda_max_theo(ia) = max(lambda_vec_feasible);lambda_max_sim(ia) = mean(lambda_mean); % 仿真受限基本恒定 ≈ λ̂fprintf('  a=%.4f: λ_theo_feasible=%.4f, λ_sim=%.4f\n',...aa,lambda_max_theo(ia),lambda_max_sim(ia));
endfigure('Name','λ vs a (受限理论+仿真)','Position',[200 200 900 600]);
plot(a_values,lambda_max_theo,'r-o','LineWidth',2,'DisplayName','理论受限 λ_{max}');
hold on;
plot(a_values,lambda_max_sim,'b-s','LineWidth',2,'DisplayName','仿真 λ_{max}');
yline(lambda_hat,'k--','LineWidth',1.2,'DisplayName','λ̂ 上界');
set(gca,'XScale','log');
xlabel('迷你时隙长度 a (log scale)');
ylabel('最大吞吐量 λ_{max}');
title('λ_{max} 随 a 的变化 (含 λ̂ 上界)');
legend('Location','best'); grid on;

结果与结论

λ 与 G 的总体一致性分析

结论	解释
λ ≈ 0.04 ~ 0.046	与理论非饱和输入速率 λ_hat = 0.05 接近，说明网络确实处于非饱和状态（未积压、队列稳定）。
G_normal_slot ≈ λ	尝试率 G 与吞吐率 λ 接近，意味着大部分尝试是成功的（冲突概率低）。
G_per_minislot ≈ 0.0004–0.0005	因为每个正常时隙包含 1/a = 100 个迷你时隙，这个数量级是合理的： G_per_minislot ≈ a·G_normal。
q0 增大后 λ 几乎不变	因为系统被到达率限制了（非饱和），再增加发送概率也不会提升吞吐量。

异常点分析（q0 = 1）

指标	值	说明
λ(1) = 0.0019	几乎归零，说明发生了严重拥塞。
G_normal = 3881	极高的尝试率，意味着几乎所有节点一直争夺信道，但持续碰撞。
结果解释	典型“过度激进”行为：所有节点几乎同时发送，造成持续碰撞，吞吐量反而急剧下降。

这与 ALOHA/CSMA 理论完全一致：在非退避系统中，当 q → 1 时，系统进入碰撞饱和区，吞吐量迅速下降。

📊 三、λ vs a 的结果解释

a	理论 λ_feasible	仿真 λ_sim	说明
所有 a	≈ 0.05	≈ 0.0399	仿真几乎恒定，略低于理论上界。

解释：

$λ_feasible = min(理论值, λ̂) = 0.05，因为 λ̂= n·λ_in = 50×0.001$ ；
仿真 λ ≈ 0.04，低 20% 左右，是合理的：
- 因为有部分时隙空闲（无节点发送）；
- 加上 a=0.01 → 迷你时隙占比高，信道效率略受影响；
- 再加上 warmup 截断（10%）与有限采样误差。

所以图像上 λ_sim 是略低的平线，而 λ_theo_feasible 是 λ̂=0.05 的水平线。

这恰好验证了非饱和条件下吞吐量受到输入速率约束的特性，而不是退避或 a 值主导。

与论文（饱和模型）差异总结

项目	论文	当前仿真
模型类型	饱和（所有节点随时都有包）	非饱和（到达率有限）
主变量	λ vs G，不同 p(q0) 曲线	λ vs q0，在固定 λ_in 下平缓
特征	λ 随 G 上升到峰值后下降（经典凸曲线）	λ ≈ 常数（受 λ_in 限制），仅高 q0 区域崩溃
含义	验证 CSMA 理论极限	验证非饱和系统的稳定性与公平性

总结

仿真表明：在无退避的非饱和 CSMA 系统中，当每节点到达率低（λ_in = 0.001, λ̂ = 0.05）时，系统吞吐量受限于输入速率，与 a、q0 基本无关；只有当 q0→1 时，由于冲突激增，吞吐量迅速坍塌。

无退避饱和

%% === 修正CSMA仿真（解决吞吐量偏低问题）===
% 重点修复：信道状态管理、吞吐量统计、参数优化
clear all; close all; clc;fprintf('=== 修正CSMA仿真（优化吞吐量）===\n');% 参数设置
n_nodes = 20;
a_values = [0.001, 0.01, 0.05, 0.1];
x = 0;  % 即时碰撞检测
num_simulations = 3;
total_normal_slots = 10000;all_results = [];for a_idx = 1:length(a_values)a = a_values(a_idx);minislots_per_slot = round(1 / a);fprintf('\n分析 a = %.3f, minislots_per_slot = %d\n', a, minislots_per_slot);% === 动态调整q0搜索范围 ===% 理论最优q0 ≈ 1/(n * sqrt(a))，因为G_optimal ≈ 1/aq0_estimated = 1 / (n_nodes * sqrt(a));q0_range = max(0.001, q0_estimated * 0.1):(q0_estimated * 0.2):min(0.2, q0_estimated * 3);if isempty(q0_range)q0_range = 0.01:0.01:0.1;endthroughputs_by_q0 = zeros(length(q0_range), num_simulations);attempt_rates_by_q0 = zeros(length(q0_range), num_simulations);for q_idx = 1:length(q0_range)q0 = q0_range(q_idx);for sim_idx = 1:num_simulations% === 修正的信道状态管理 ===total_success = 0;total_attempts = 0;total_idle_minislots = 0;% 信道状态channel_busy_until = 0;  % 信道忙碌直到的全局迷你时隙current_global_minislot = 0;% 节点状态（饱和：每个节点总有包）% 使用简单的退避机制node_backoff = zeros(n_nodes, 1);% === 按迷你时隙循环 ===for normal_slot = 1:total_normal_slotsfor mini_in_slot = 1:minislots_per_slotcurrent_global_minislot = current_global_minislot + 1;% 检查信道状态if current_global_minislot <= channel_busy_until% 信道忙碌，跳过continue;end% 信道空闲total_idle_minislots = total_idle_minislots + 1;% 节点尝试传输attempting_nodes = [];for node = 1:n_nodesif node_backoff(node) <= 0if rand() < q0attempting_nodes = [attempting_nodes, node];endelsenode_backoff(node) = node_backoff(node) - 1;endendnum_attempts = length(attempting_nodes);total_attempts = total_attempts + num_attempts;if num_attempts == 1% 成功传输total_success = total_success + 1;channel_busy_until = current_global_minislot + minislots_per_slot - 1;% 成功节点重置node_backoff(attempting_nodes) = 0;elseif num_attempts > 1% 碰撞collision_duration = max(1, x); % 至少1个迷你时隙channel_busy_until = current_global_minislot + collision_duration - 1;% 碰撞节点随机退避for node = attempting_nodesnode_backoff(node) = randi([1, round(10/a)]); % 退避时间与a相关endend% num_attempts == 0: 保持空闲endend% 统计throughputs_by_q0(q_idx, sim_idx) = total_success / total_normal_slots;if total_idle_minislots > 0attempt_rates_by_q0(q_idx, sim_idx) = total_attempts / total_idle_minislots;elseattempt_rates_by_q0(q_idx, sim_idx) = 0;endendfprintf('  q0=%.4f: λ=%.4f ± %.4f, G=%.4f ± %.4f\n', ...q0, mean(throughputs_by_q0(q_idx, :)), std(throughputs_by_q0(q_idx, :)), ...mean(attempt_rates_by_q0(q_idx, :)), std(attempt_rates_by_q0(q_idx, :)));end% 存储结果[best_throughput, best_idx] = max(mean(throughputs_by_q0, 2));best_q0 = q0_range(best_idx);best_G = mean(attempt_rates_by_q0(best_idx, :));all_results(a_idx).a = a;all_results(a_idx).q0_range = q0_range;all_results(a_idx).throughputs = throughputs_by_q0;all_results(a_idx).attempt_rates = attempt_rates_by_q0;all_results(a_idx).best_q0 = best_q0;all_results(a_idx).best_throughput = best_throughput;all_results(a_idx).best_G = best_G;% 计算稳定区域（吞吐量 > 95% 最优）throughput_means = mean(throughputs_by_q0, 2);threshold = best_throughput * 0.95;stable_indices = find(throughput_means >= threshold);if ~isempty(stable_indices)all_results(a_idx).stable_min = q0_range(min(stable_indices));all_results(a_idx).stable_max = q0_range(max(stable_indices));all_results(a_idx).stable_range = all_results(a_idx).stable_max - all_results(a_idx).stable_min;elseall_results(a_idx).stable_min = NaN;all_results(a_idx).stable_max = NaN;all_results(a_idx).stable_range = 0;end
end%% === 理论计算 ===
fprintf('\n=== 理论计算 ===\n');
fprintf('Aloha理论最大吞吐量: %.4f\n', exp(-1));% 论文公式计算
for a_idx = 1:length(a_values)a = a_values(a_idx);% 对于x=0的情况，使用公式(10)G_range = 0:0.1:10;lambda_theo = (G_range .* exp(-a .* G_range)) ./ (1 + G_range .* exp(-a .* G_range));[lambda_max_theo, max_idx] = max(lambda_theo);G_optimal_theo = G_range(max_idx);all_results(a_idx).lambda_max_theo = lambda_max_theo;all_results(a_idx).G_optimal_theo = G_optimal_theo;fprintf('a=%.3f: 理论λ_max=%.4f (G=%.4f)\n', a, lambda_max_theo, G_optimal_theo);
end%% === 性能报告 ===
fprintf('\n=== 详细性能报告 ===\n');
fprintf('系统参数: n=%d\n', n_nodes);
fprintf('Aloha理论最大吞吐量: %.4f\n\n', exp(-1));fprintf('a值\t最优q0\t吞吐量λ\t尝试率G\t理论λ_max\t匹配度\t改进Aloha\n');
for a_idx = 1:length(a_values)result = all_results(a_idx);improvement = (result.best_throughput / exp(-1) - 1) * 100;match_percentage = (result.best_throughput / result.lambda_max_theo) * 100;fprintf('%.3f\t%.3f\t%.4f\t\t%.3f\t\t%.4f\t\t%.1f%%\t\t+%.1f%%\n', ...result.a, result.best_q0, result.best_throughput, result.best_G, ...result.lambda_max_theo, match_percentage, improvement);
end%% === 修正的参数推荐表 ===
fprintf('\n=== 参数推荐表 ===\n');
fprintf('基于n=%d节点的CSMA参数优化建议:\n', n_nodes);
fprintf('a值范围\t推荐q0\t预期吞吐量\t备注\n');for a_idx = 1:length(a_values)a_val = a_values(a_idx);result = all_results(a_idx);% 基于理论的经验公式recommended_q0 = 1 / (n_nodes * sqrt(a_val));% 根据仿真结果调整预期吞吐量if a_val <= 0.01expected_throughput = min(0.95, result.lambda_max_theo * 0.9); % 高性能场景remark = '高性能';elseif a_val <= 0.05expected_throughput = result.lambda_max_theo * 0.8;remark = '平衡性能';elseexpected_throughput = result.lambda_max_theo * 0.7;remark = '适用高延迟';endfprintf('%.3f\t%.3f\t%.4f\t\t%s\n', a_val, recommended_q0, expected_throughput, remark);
end%% === 稳定性分析 ===
fprintf('\n=== 稳定性分析 ===\n');
fprintf('参数敏感性评估:\n');for a_idx = 1:length(a_values)result = all_results(a_idx);if ~isnan(result.stable_min)fprintf('a=%.3f: 稳定区域 q0∈[%.3f, %.3f] (范围=%.3f)\n', ...result.a, result.stable_min, result.stable_max, result.stable_range);elsefprintf('a=%.3f: 无稳定区域\n', result.a);end
end%% === 可视化结果 ===
figure('Position', [100, 100, 1200, 800]);% 1. 吞吐量对比
subplot(2,2,1);
colors = ['r', 'g', 'b', 'm'];
markers = ['o', 's', '^', 'd'];
for a_idx = 1:length(a_values)result = all_results(a_idx);throughput_means = mean(result.throughputs, 2);throughput_stds = std(result.throughputs, 0, 2);errorbar(result.q0_range, throughput_means, throughput_stds, ...[colors(a_idx) markers(a_idx) '-'], 'LineWidth', 1.5, ...'DisplayName', sprintf('a=%.3f', result.a));hold on;
end
xlabel('传输概率 q0');
ylabel('吞吐量 λ');
title('不同a值的吞吐量对比');
legend('show', 'Location', 'best');
grid on;% 2. 与理论对比
subplot(2,2,2);
aloha_throughput = exp(-1) * ones(1, length(a_values));
sim_throughputs = [all_results.best_throughput];
theo_throughputs = [all_results.lambda_max_theo];bar_data = [aloha_throughput; sim_throughputs; theo_throughputs]';
bar(bar_data);
set(gca, 'XTickLabel', arrayfun(@(x) sprintf('a=%.3f', x), a_values, 'UniformOutput', false));
ylabel('吞吐量');
title('Aloha vs CSMA仿真 vs CSMA理论');
legend('Aloha理论', 'CSMA仿真', 'CSMA理论', 'Location', 'best');
grid on;% 3. 参数敏感性
subplot(2,2,3);
for a_idx = 1:length(a_values)result = all_results(a_idx);throughput_means = mean(result.throughputs, 2);throughput_ratio = throughput_means / result.best_throughput * 100;plot(result.q0_range, throughput_ratio, [colors(a_idx) '-'], 'LineWidth', 1.5, ...'DisplayName', sprintf('a=%.3f', result.a));hold on;
end
yline(95, 'k--', 'LineWidth', 1, 'Label', '95% 阈值');
xlabel('传输概率 q0');
ylabel('相对吞吐量 (%)');
title('参数敏感性分析');
legend('show', 'Location', 'best');
grid on;% 4. 尝试率分析
subplot(2,2,4);
for a_idx = 1:length(a_values)result = all_results(a_idx);attempt_means = mean(result.attempt_rates, 2);plot(result.q0_range, attempt_means, [colors(a_idx) markers(a_idx) '-'], ...'LineWidth', 1.5, 'DisplayName', sprintf('a=%.3f', result.a));hold on;
end
xlabel('传输概率 q0');
ylabel('尝试率 G');
title('尝试率分析');
legend('show', 'Location', 'best');
grid on;%% === 性能优化建议 ===
fprintf('\n=== 性能优化建议 ===\n');
for a_idx = 1:length(a_values)result = all_results(a_idx);fprintf('a=%.3f:\n', result.a);fprintf('  当前最优: q0=%.4f, λ=%.4f\n', result.best_q0, result.best_throughput);fprintf('  理论极限: λ=%.4f (G=%.4f)\n', result.lambda_max_theo, result.G_optimal_theo);if result.best_throughput < result.lambda_max_theo * 0.8fprintf('  ❌ 性能偏低，建议:\n');fprintf('     - 增加仿真时长: total_normal_slots = 20000\n');fprintf('     - 优化退避机制: 使用指数退避\n');fprintf('     - 检查信道状态管理逻辑\n');elseif result.best_throughput < result.lambda_max_theo * 0.9fprintf('  ⚠️  性能良好，可优化:\n');fprintf('     - 微调q0搜索范围\n');fprintf('     - 增加仿真次数\n');elsefprintf('  ✅ 性能优秀\n');endfprintf('  推荐q0范围: %.4f - %.4f\n\n', result.stable_min, result.stable_max);
endfprintf('=== 分析完成 ===\n');
