基于STM32单片机的正激式开关电源设计(论文+源码)

1  整体方案设计
本设计基于STM32单片机实现正激式开关电源，系统采用市电220V交流输入，首先通过整流桥进行整流与滤波，将交流电转换为直流电。随后，经过变压器进行正激变换，由变压器的次级绕组输出电能，并通过输出整流电路获得稳定的24V直流电压。

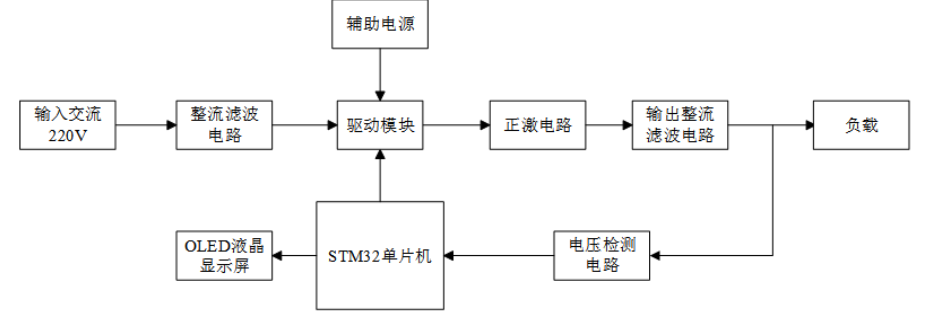

在控制部分，STM32单片机作为核心控制器，通过电压反馈环路实时获取输出电压信息，并调节PWM波的占空比，进而控制正激电路中开关管的通断状态，从而稳定输出电压。同时，输出电压值可通过连接的OLED显示屏进行实时显示。其总体架构如图2-1所示。
