Flink Source源码解析

news 2025/11/8 7:48:31

Source

Source执行时由SourceOperatorCoordinator和SourceReader两部分组成，SourceOperatorCoordinator执行SourceSplitEnumerator逻辑，管理SourceSplit，将SourceSplit分配给SourceReader；SourceReader则读取SourceSplit的具体内容, 传递给SourceOutput发送给下游。

Source接口抽象了工厂方法，可生产SplitEnumerator和SourceReader, 因此，自定义Source时主要关注实现自定义SourceReader和SourceEnumerator。

SourceReader与SourceEnumerator通信图：

OperatorCoordinator&SplitEnumerator

OperatorCoordinator是在JobMaster启动时创建的，包括SourceOperatorCoordinator, SourceOperatorCoordinator会调用Source接口的createEnumerator方法生产SourceSplitEnumerator。

在创建ExecutionJobVertex时，在initialize方法中会为每个ExecutionJobVertex创建OperatorCoordinatorHolder， OperatorCoordinatorHolder持有对应OperatorID的OperatorCoordinator，其中SourceOperator对应的SourceCoordinator是通过SourceCoordinatorProvider::getCoordinator创建出来。

SourceCoordinator启动时会调用Source::createEnumerator创建SplitEnumerator并启动，流程如下：

JobMaster::onStart
JobMaster::startJobExecution
JobMaster::startScheduling
SchedulerBase::startScheduling
DefaultOperatorCoordinatorHandler::startAllOperatorCoordinators
DefaultOperatorCoordinatorHandler::startOperatorCoordinators
OperatorCoordinatorHolder::start
SourceCoordinator::start
Source::createEnumerator
SplitEnumerator::start

SourceCoordinator启动后就可以处理SourceReader的请求，比如请求Split分配事件RequestSplitEvent，SourceReader注册事件ReaderRegistrationEvent， Watermark报告ReportedWatermarkEvent

SourceReader

SourceReader是SourceOperator在启动时创建，SourceOperator和SourceCoordinatorProvider由SourceOperatorFactory创建。

SourceTask启动时加载SourceOperator，创建SourceReader，向SourceOperatorCoordinator注册Reader后启动Reader, 向SourceCoordinator发送RequestSplitEvent事件。

SourceReader启动流程如下：

TaskManager.Task::run
TaskManager.Task::doRun
TaskManager.Task::restoreAndInvoke //调用TaskInvokable.invoke方法
StreamTask::invokeStreamTask::restoreInternalSourceOperatorStreamTask::init //创建StreamTaskSourceInputSourceOperator::initReaderSource::createReader  //创建SourceReaderStreamTask::restoreGatesOperatorChain::initializeStateAndOpenOperatorsSourceOperator::open SourceOperator::registerReader  //注册ReaderSourceReader::start //启动Reader, 可向Coordinator发送RequestSplitEvent请求Split
StreamTask::runMailboxLoop
MailboxProcessor::runMailboxLoop
StreamTask::processInput
StreamOneInputProcessor::processInput
StreamTaskSourceInput::emitNext
SourceOperator::emitNextSourceOperator::emitNextNotReadingSourceOperator::initializeMainOutput //创建Source ReaderOutput
SourceReader::pollNext  //循环调用从Queue获取RecordsWithSplitIds数据传递给RecordEmitter发送出去
SourceReader::moveToNextSplit
SplitContext::getOrCreateSplitOutput //为每个split创建SourceOutput
RecordEmitter::emitRecord
SourceOutput::collect //发送数据到下游

RequestSplitEvent

SourceReader启动后在start方法中向SourceCoordinator发送RequestSplitEvent事件请求Split, SourceCoordinator通过SplitEnumerator获取Split封装成AddSplitEvent返回给SourceReader

SourceCoordinator处理RequestSplitEvent流程：

DefaultOperatorCoordinatorHandler::deliverOperatorEventToCoordinator
OperatorCoordinatorHolder::handleEventFromOperator
SourceCoordinator::handleEventFromOperator
SourceCoordinator::handleRequestSplitEvent   //判断是否有可用split
SplitEnumerator::handleSplitRequest
SplitEnumeratorContext::assignSplit  //返回split给SourceReader
SourceCoordinatorContext::assignSplits
SourceCoordinatorContext::assignSplitsToAttempts //封装AddSplitEvent消息发送给SourceReader

SingleThreadMultiplexSourceReaderBase

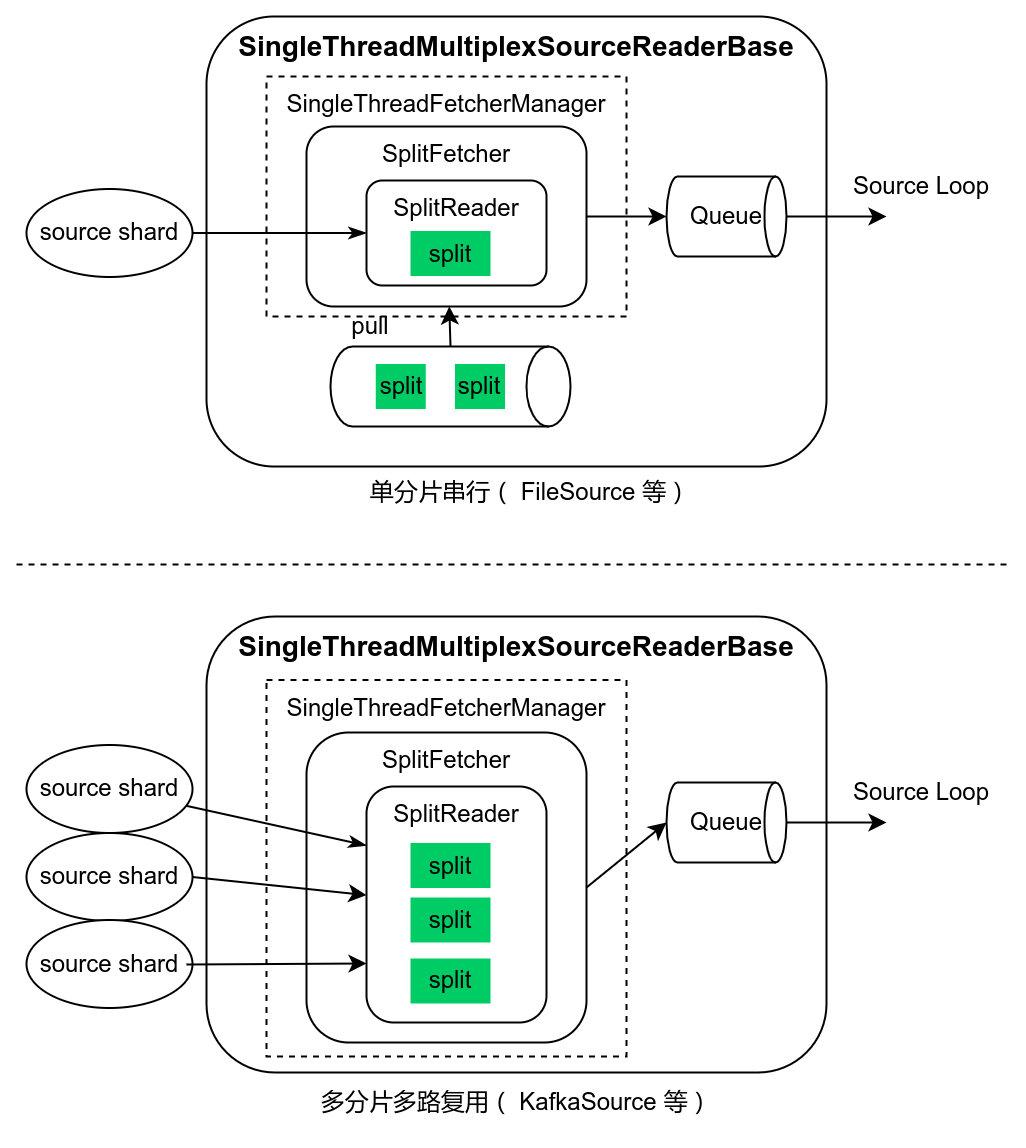

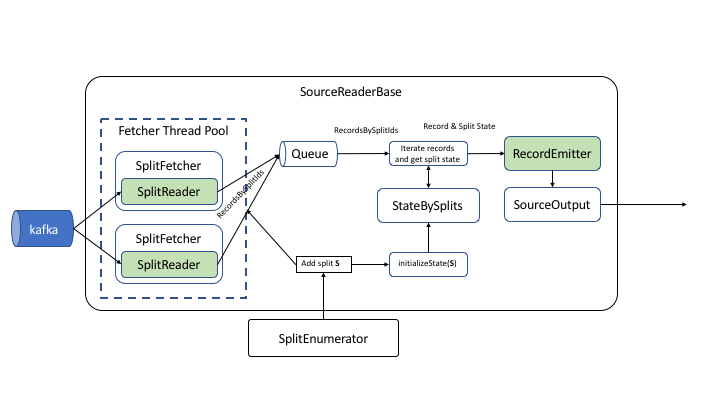

为方便自定义SourceReader， Flink提供了SingleThreadMultiplexSourceReaderBase/SingleThreadFetcherManager实现单线程单分片串行或多分片多路同时读取模型。 SourceReader处理AddSplitEvent事件时会创建一个线程执行SplitFetcher逻辑，将获取的split信息传递给SplitReader, 只要存在未完成的split， SplitFetcher线程就会不断调用SplitReader::fetch获取RecordsWithSplitIds，将RecordsWithSplitIds存入Queue中给SourceReader主线程消费

AddSplitEvent事件处理流程：

SourceOperator::handleOperatorEvent
SourceOperator::handleAddSplitsEvent
SourceReaderBase::addSplits
SplitContext::new 创建SplitContext, 记录split状态信息
SingleThreadFetcherManager::addSplits  //添加split
SingleThreadFetcherManager::createSplitFetcher  //创建SplitFetcher线程并启动执行
SplitFetcher::new //Feacher控制中心，保存分配的split信息，以及从split读取的数据
FetchTask::new  //创建FetchTask, 从split读取数据，放入Queue
SplitFetcher::addSplits //封装成AddSplitsTask
AddSplitsTask::newSplitFetcher::run //优先执行AddSplitsTask，将split信息传递给SplitReader,其次调用FetchTask，只要当前的SplitFetcher还有分配的split未读取完成，会不断调用FetchTask::run方法读取数据
AddSplitsTask::run
SplitReader::handleSplitsChanges
FetchTask::run
SplitReader::fetch //获取RecordsWithSplitIds
