软考中级软件设计师（下午题）--- UML建模
1.

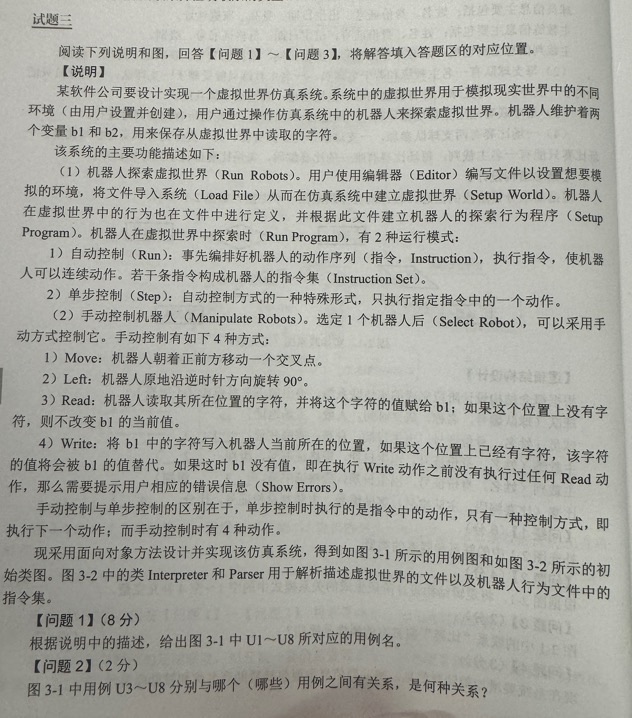

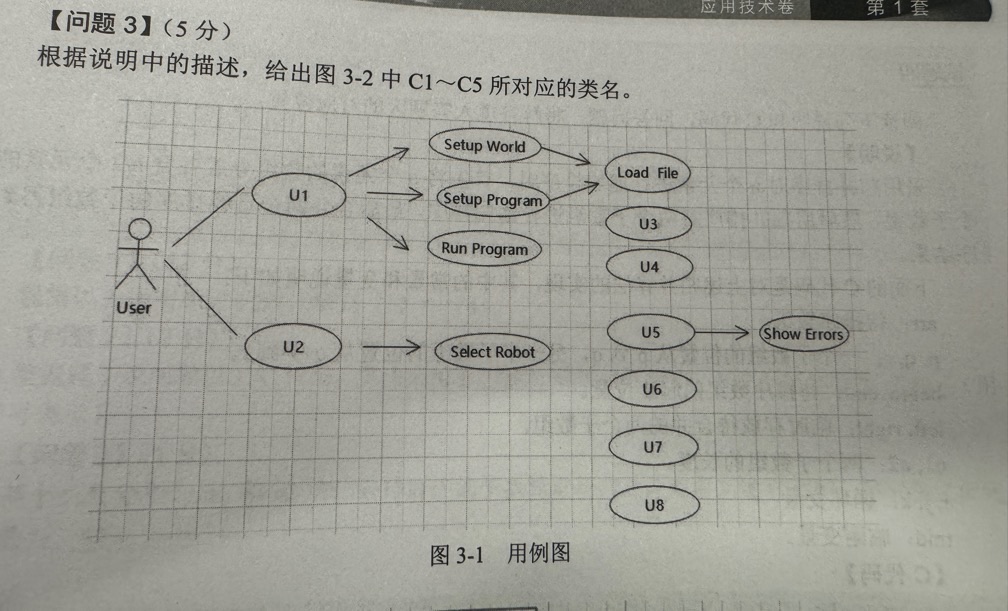

用户通过了操作仿真系统中的机器人来探索虚拟世界，系统中共有2个主要功能，分别是机器人探索虚拟世界（Run Robots）与手动控制机器人（Manipulate Robots），所以U1、U2分别为Run Robots与Manipulate Robots
U3、U4 处于 Run Program 用例下，所以是自动控制（Run）与单步控制（Step）
U5与show errors关联，表示U5与该行为是同级的，就像丈夫与妻子，所以应该为Write
U6、U7、U8就是剩下的3种手动控制方式
如果把 Run Program 看为一个一般的父类，那么 Run与Step 就是两个特殊的子类，所以是泛化关系；之所以不是扩展关系是因为U3、U4执行是 Run Program的具体方式，而非不同场景所产生的行为
extend表示的是扩展关系：如果一个用例明显混合了两种或两种以上的不同场景，那么就可以把这个用例分为一个基本用例和一个或多个扩展用例。最一开始的Select Robot用例应该是选中一个机器人，然后手动控制它；目前Select Robot 用例中只保留了“选中一个机器人”（基本用例）及其相关操作的触发条件，而相关操作的实现通过不同的子用例Move、Left、Read、Write（扩展用例）来实现
include表示的是包含关系：当可以从两个或两个以上用例中提取公共行为时，应该使用包含关系来表示他们与该公共行为之间的联系

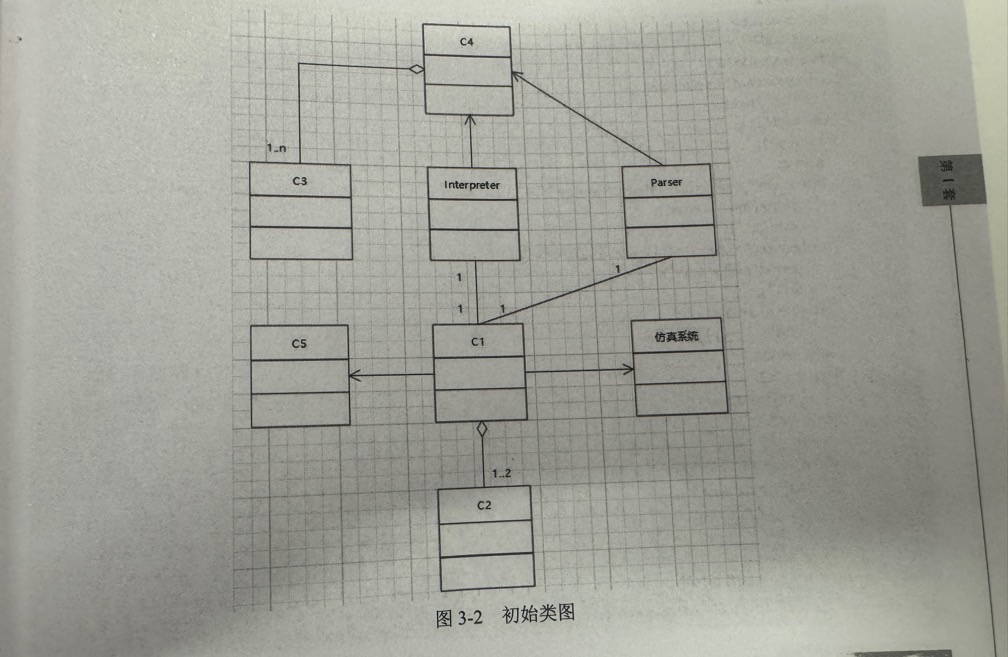

Interpreter、parser用于解析文件，所以C1为文件
文件是由虚拟世界的描述与机器人行为聚合的，所以C2为机器人在虚拟世界中的行为
Interpreter、parser还用于解析指令集，说明Interpreter、parser和Instruction Set之间有关联关系，所以C4为Instruction Set
C3聚合而成了C4，所以C3为Instuction
用Editor来编写文件，Editor与文件之间有关联关系，所以C5为Editor
不难发现，关联关系很多都是用xxx来做yyy，xxx与yyy之间就有了关联关系；依赖关系是xxx的变化会影响yyy
2.
注：问题1作答只能用说明中给的英文词汇

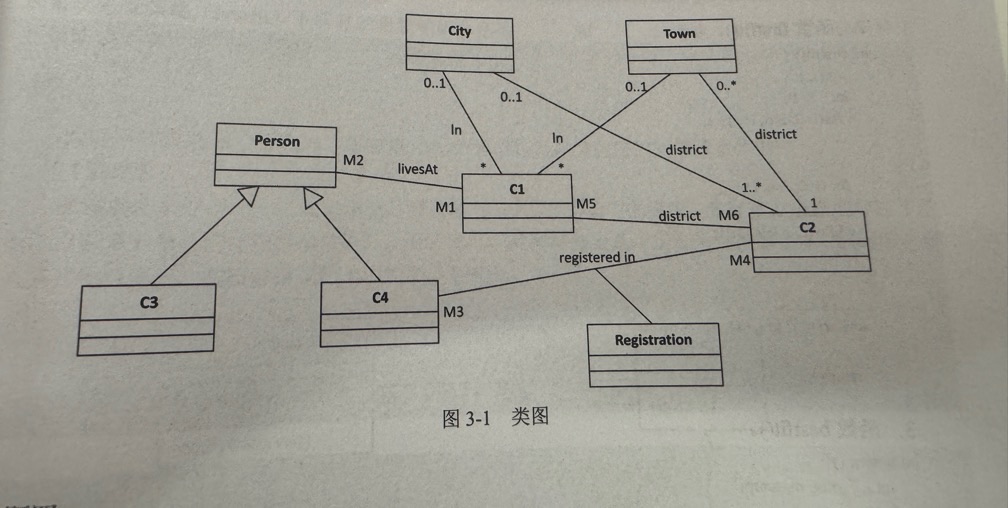

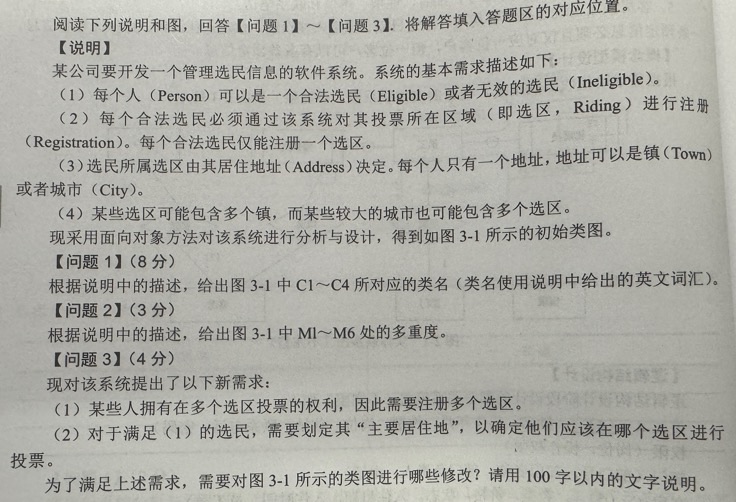

Person lives at 1个address，所以C1为Address；C2与registration相互关联，所以是Riding
Person 是 C3、C4 的泛化，C4才和registration相互关联，所以C3为无效选民（Ineligible），C4为合法选民（Eligible）
每个人只有1个住址，M1为1；无论是Town还是City都住了非常多人，所以M2为*；一个选区肯定有非常多人注册，所以M3为*；每个合法选民只能注册一个选取，所以M4为1；一个选取（例如德克萨斯州）肯定包含了非常多的City与Town，所以M5为*；纽约只能属于一个选区，所以M6为1
至少选择一个选区，至少住在一个居住地，所以将M1、M4从1改为1…*即可
3.

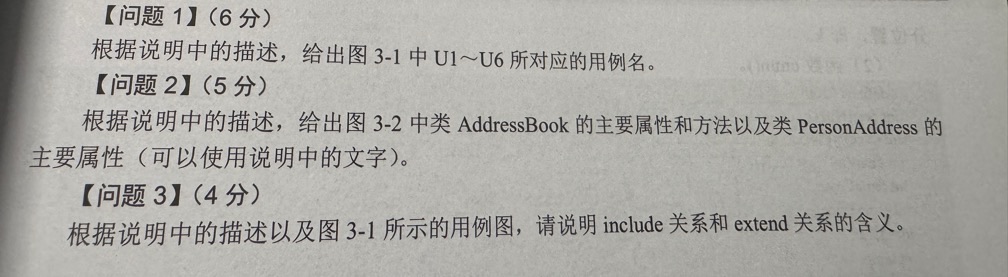

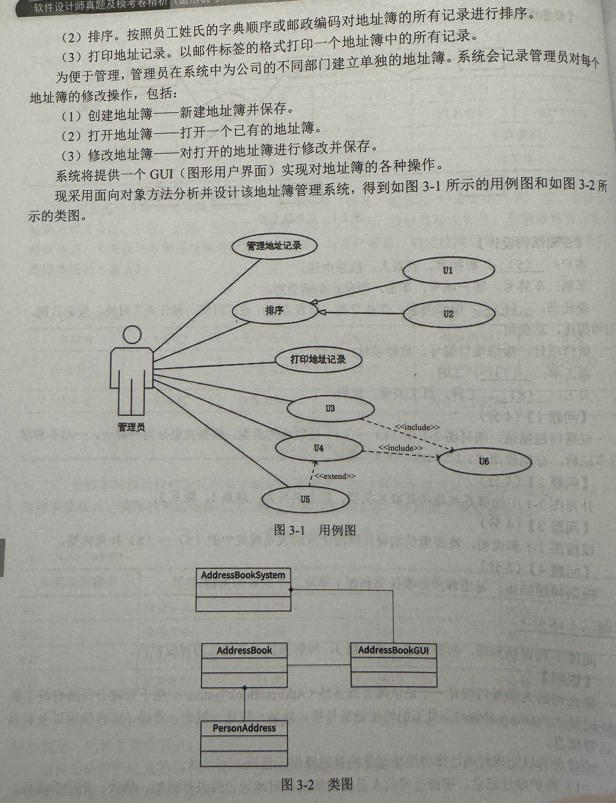

排序是U1、U2的一个泛化，所以U1为按姓氏的字典排序，U2为按邮政编码排序
创建与修改地址簿都包含了保存地址簿这一操作，所以U6为保存地址簿，U3、U4为创建地址簿与修改地址簿
U5为U4的扩展关系，把U4、U5的组合看作是创建地址簿这一行为整体用例，那么打开地址簿就不对了（没有地址簿打开什么）；所以U4只可能是修改地址簿，修改地址簿之前得要先打开地址簿；U5为打开地址簿

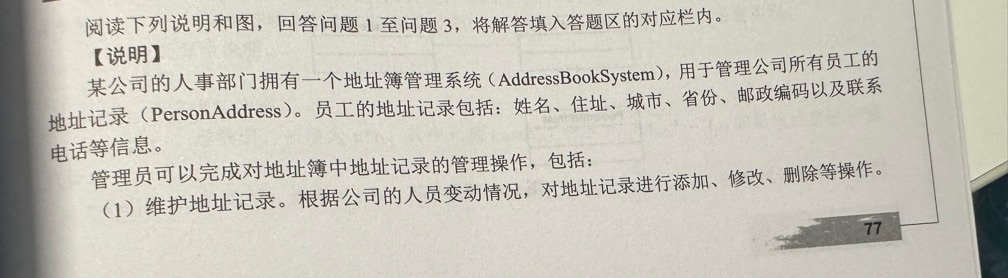

属性是类中的变量，方法是类中的函数
AddressBook（地址簿管理类）属性：PersonAddress中的所有属性都要有1个（要不然怎么增删改查），部门编号
AddressBook方法：添加、创建、打开、修改、删除、保存
PersonAddress属性：姓名、地址、城市、省份、邮政编码、联系电话、员工号（没有主码，自己搞一个出来）
4.

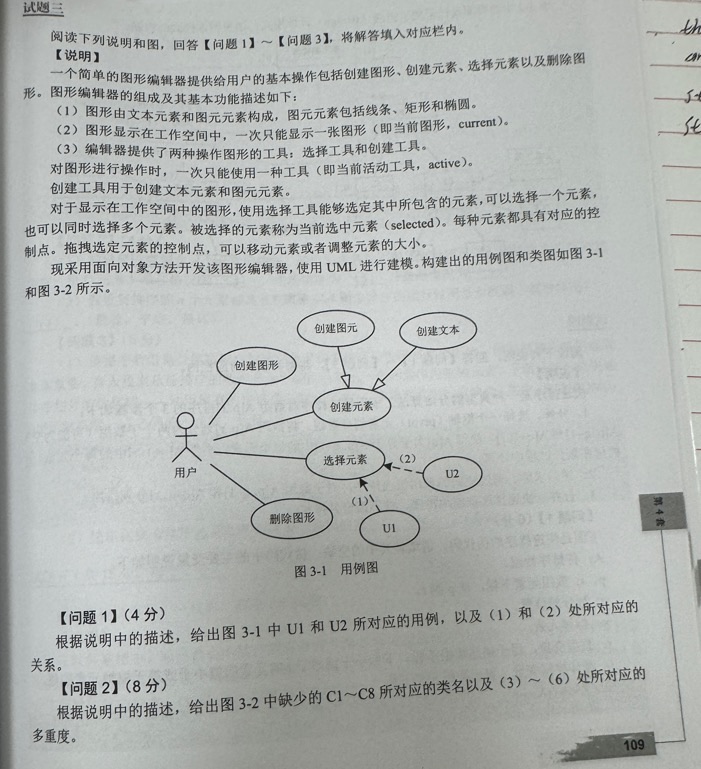

选择元素后，可以移动元素或调整元素大小，所以U1、U2分别为移动元素与调整元素大小
U1、U2与选择元素视作一个整体（操作元素）时，U1、U2开始前都得先要选择元素，所以构成了扩展关系

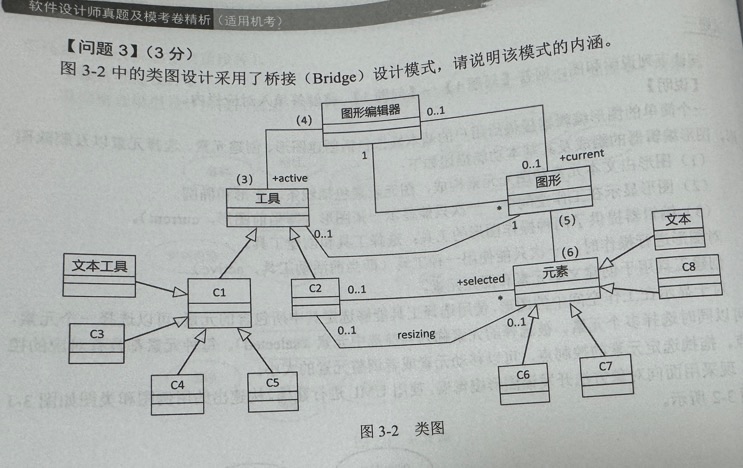

C1与工具形成了泛化关系，C2与元素有selected关联所以是选择元素，C1也就只能是创建工具
C1是文本工具、C3、C4、C5的泛化，所以C3为线条工具，C4为矩形工具，C5为椭圆工具，C
C6、C7、C8和元素形成泛化关系，所以是具体的xx元素，那么只可能是线条、矩形和椭圆了
5.

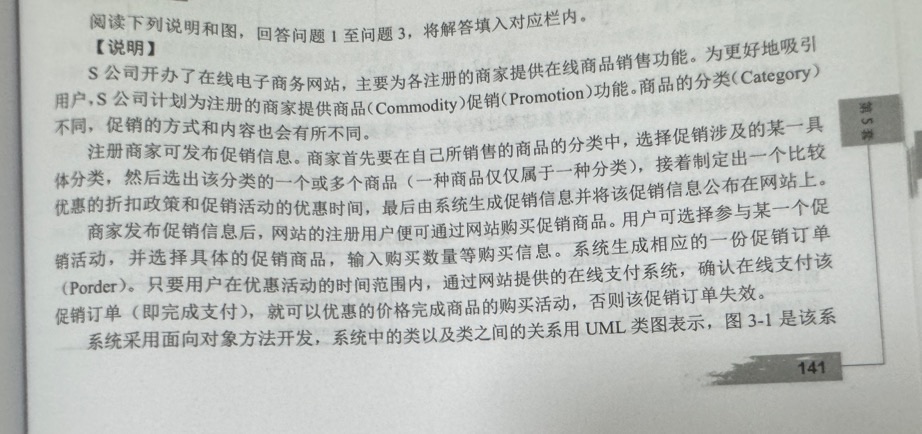

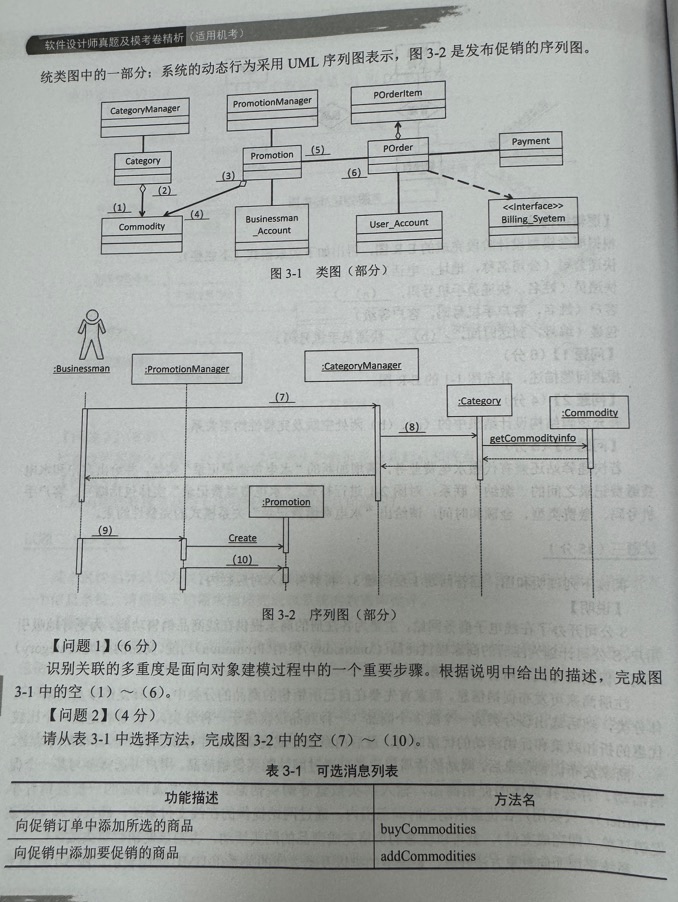

一个Category当中可以有某件商品，也可一件商品都没有，所以（1）为 0…*；一件商品仅属于一种分类，所以（2）为 1
一件商品可以有多个促销活动（淘宝里，商品A和不同种类商品搭配一起买，促销力度不一样），也可以完全没有促销，所以（3）为 0…*；一个促销活动肯定有一件及以上的商品，所以（4）为 1…*
一个账号可以买一单，也可以一单也不买，所以（6）为 0…*；用户选择某一促销活动，系统生成一个促销订单，所以（5）为 1

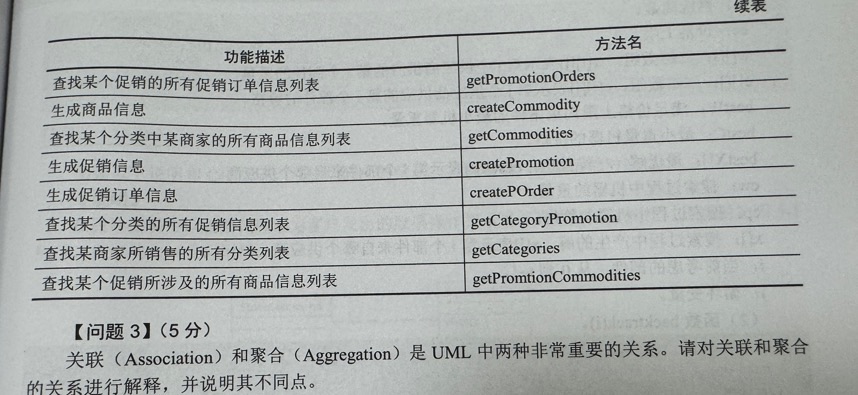

category读取了商品信息，categoryManager从category中读取分类信息，所以是（8）是getCategories
businessman（商人）从categorymanager那获取所有商品信息，即getCommodities（9）
先是createPromotion（10），然后再addCommodities（11）
聚合关系是一种特殊的关联关系。
关联关系不强调整体与部分间的结构关系，两个对象在概念上处于一个级别；而聚合关系是一种“has-a”的关系，一个对象明确拥有另一个对象，这种拥有关系可以松散也可以强烈
