STM32外设学习--TIM定时器--输入捕获---测频方法（代码编写）

上次我们了解了stm32TIM定时器外设输入捕获的基本工作原理，接下来我们来进行代码的编写。

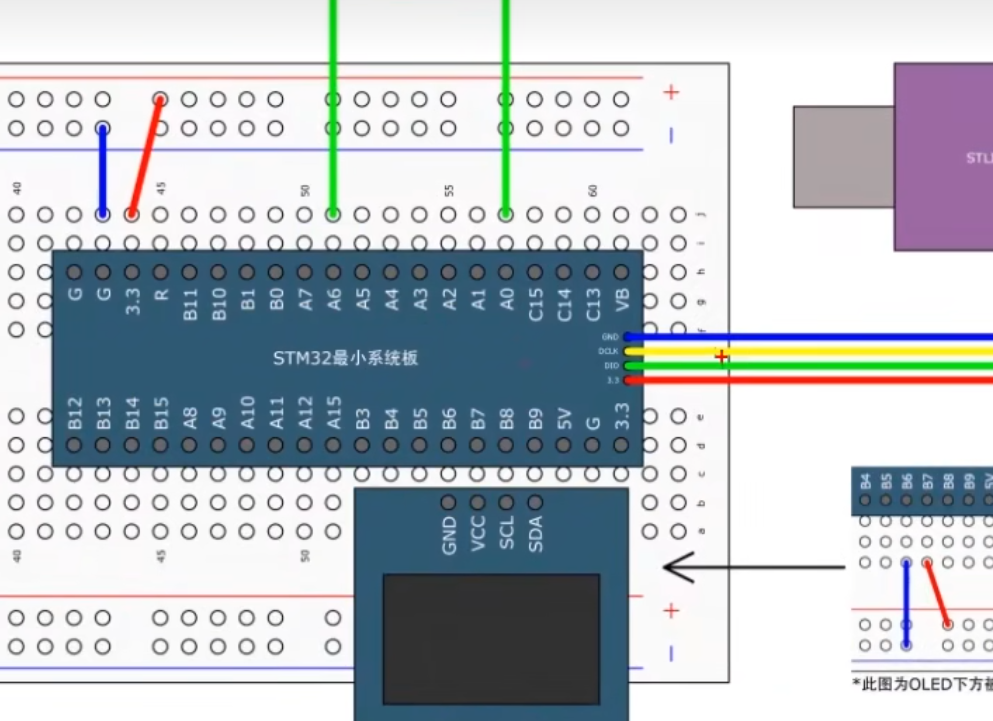

一.硬件接线图

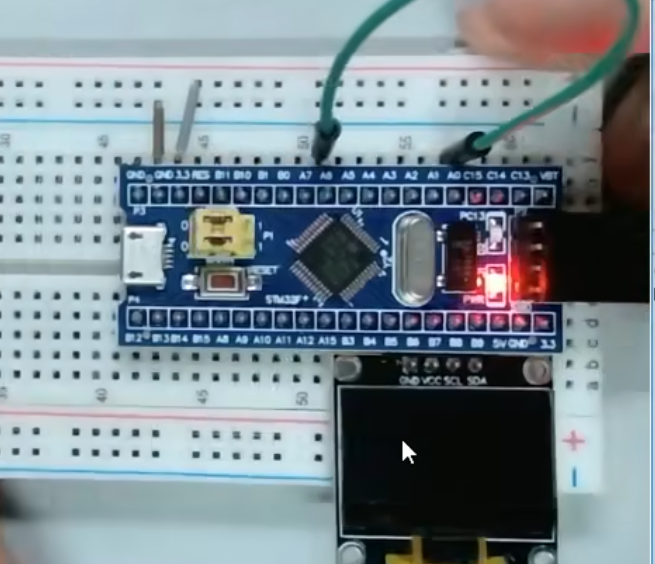

目前我们输入信号的测试引脚时PA6，信号从PA6进来，待测的PWM信号也是由我们STM32单片机产生的，属于是自给自足了。输出引脚是PA0所以接线的话，用一根跳线，直接从PA0引到PA6就可以了。如果有信号发生器的话，可以直接设置为方波信号输出高电平3.3V低电平0V.，然后直接接到PA6，另外不要忘记共地。

完成我们的接线。

二.程序编写

1.函数了解

因为我们要用PWM生成待测信号。直接复制PWM驱动呼吸灯代码

起个名字，然后打开keil5。

我们需要对PWM.c这个文件，进行一下改进。

目前这个代码的逻辑是初始化TIM2的一个通道1，产生一个PWM波形输出引脚是PA0。

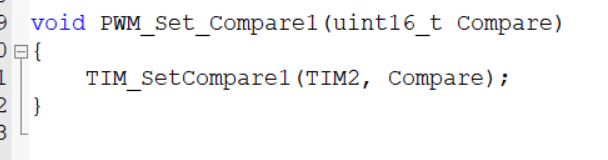

然后通过这个函数，可以修改CCR1的值。从而控制PWM的占空比。

但是PWM的频率，是在初始化里面写好了的，是固定的。运行时候调节不太方便。

所以我们加入一个函数，用来调节PWM的频率。

我们知道PWM的频率=更新频率=72M/(PSC+1)/(ARR+1)，所以PSC和ARR都可以调节频率，但是占空比=CCR/(ARR+1)。所以通过ARR调节频率的话，还会影响我们的占空比，所以通过PSC调节频率就不会影响占空比。显然比较方便，所以我们的计划是固定ARR的值为100-1。通过调结PSC来改变我们的频率。因为ARR的值为100-1，CCR的值就直接是占空比，用起来非常方便。

所以我们设置频率的话，可以根据分辨率的要求，先设置好ARR,然后PSC决定频率就可以了。

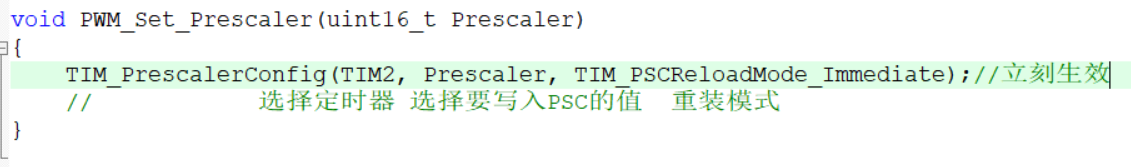

我们需要用到一个单独写入PSC的函数。

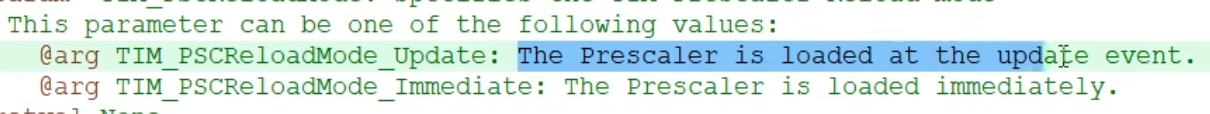

我们看一下第三个参数的解释，指定定时器预分频器的重装模式。

这个参数可以是下面的两个值

1.uodate：预分频器在更新事件重装

2.immediately：预分频器立刻重装。

意思就是影子寄存器预装载的问题，就是你写入的这个值，是立刻生效，还是在更新事件生效

立刻生效可能会在值改变时，产生切断波形现象。

在更新事件生效就是会有一个缓存器，延迟参数的写入时间，等一个周期结束了，再更新事件时候，再统一改变参数。保证我们周期完整。

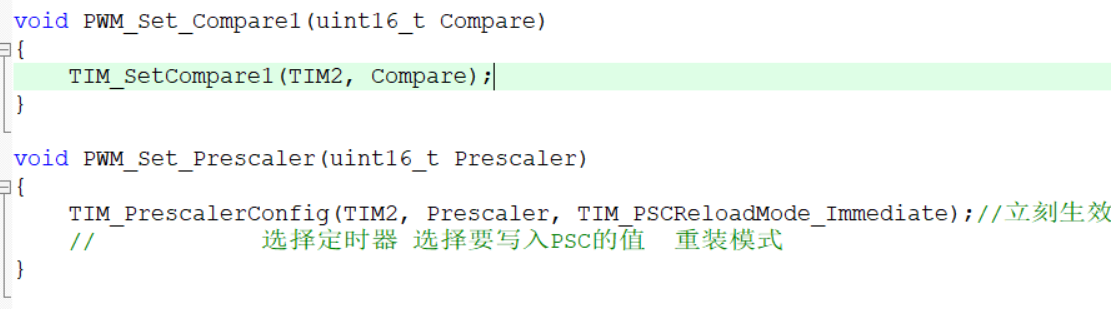

2.输出程序编写

因为我们要求精度不高，所立即生效就好。

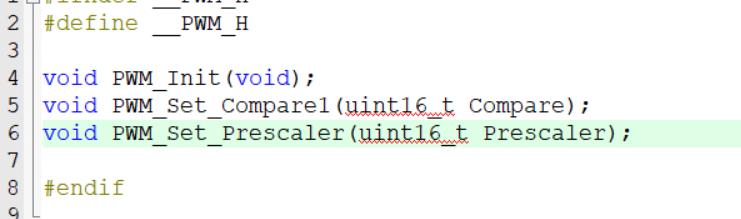

放在.h文件里面声明一下。

这两个函数整体解释就是，通过setcompater改变频率，通过setprescal改变通道1的占空比。

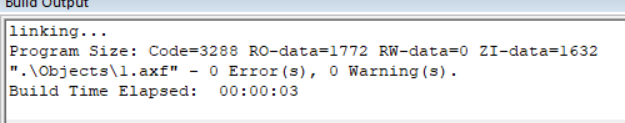

然后编译一下，发现0错误0警告。

来到主函数调用我们的设置频率函数，因为我们ARR固定是100，然后我们PSC给了720，那么频率目前就是1KHz。

占空比给到50，因为ARR设置好了为100。

这样子之后PA0口就可以输出一个频率1KHz，占空比为50的PWM波形了。

3.输入捕获函数了解

我们添加一下输入捕获的模块。

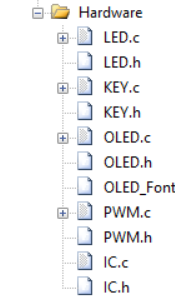

添加.c和.h文件，输入捕获我们就起名字为IC。

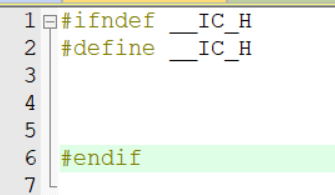

快速写好.h文件。

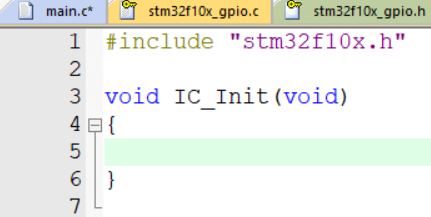

写出.c文件的框架。

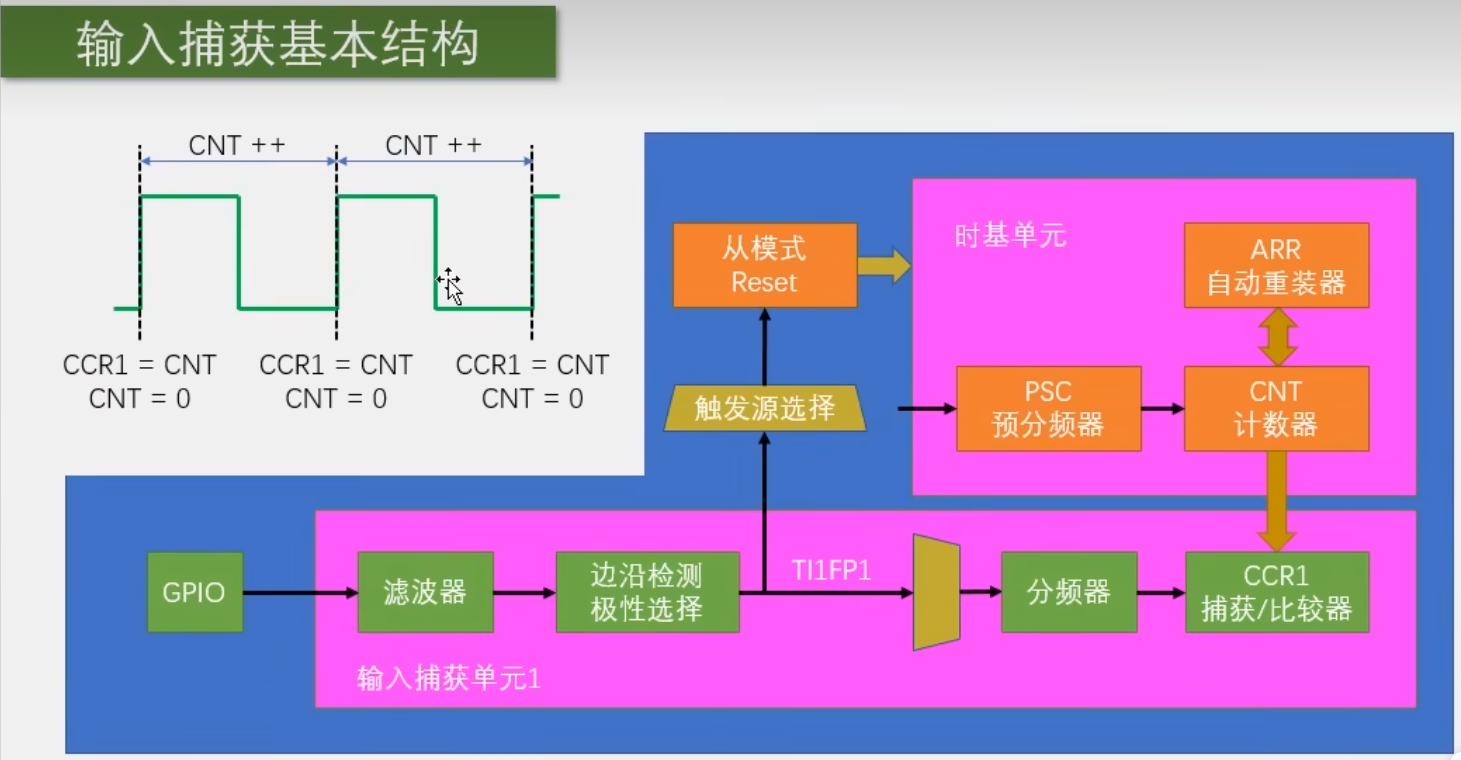

然后按照我们的结构图进行初始化TIM的输入捕获。

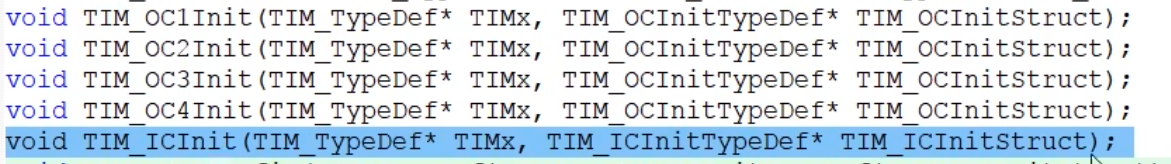

我们打开库函数，发现这个不用想，肯定是初始化输入捕获的函数，老朋友了。

需要注意的是，向输出比较OC有四个通道，一个通道占用一个函数，然而输入捕获是四个通道占用一个函数，但是再结构体里面，有一个额外的参数，可以用来选择配置的是哪个通道。因为可能有交叉通道的配置，所以函数合在一起比较方便。

这个函数也是用来初始化输入捕获的。跟上一个函数比较，上一个函数只是单一的配置一个通道，然而这个函数可以快速配置两个通道。

老朋友了给结构体赋一个初始值。

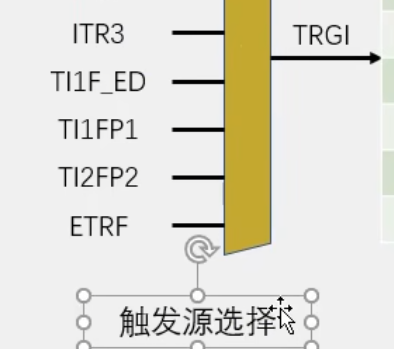

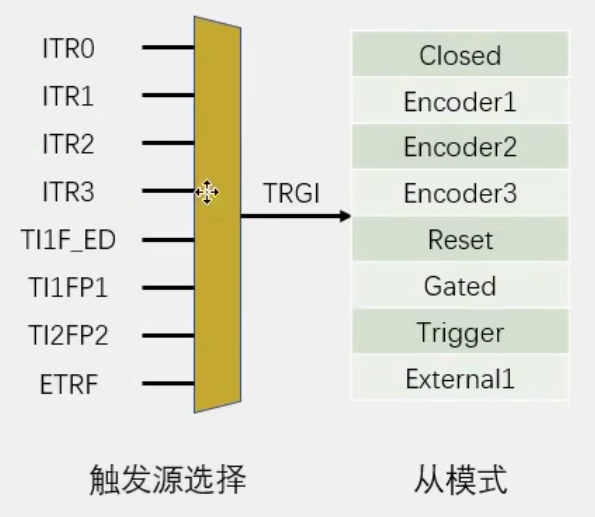

选择触发源的TRGI

对应我们这里，从模式的触发源选择。比如我们要用到的TI1FP1。

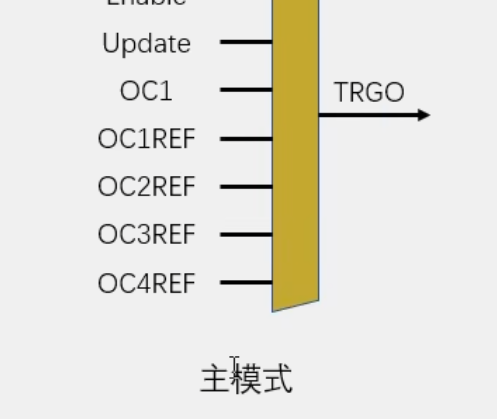

选择输出触发源TRGO

对应这里，也就是选择主模式输出的触发源

选择从模式，这个函数对应的就是从模式选择这部分，这下三兄弟就凑齐了，三个函数对应三个需要选择的部分，还是简单明了的。

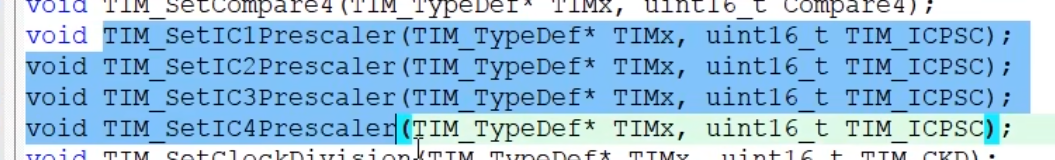

分别设置通道1，2，3，4的分频器，这个参数结构体里也可以配置。

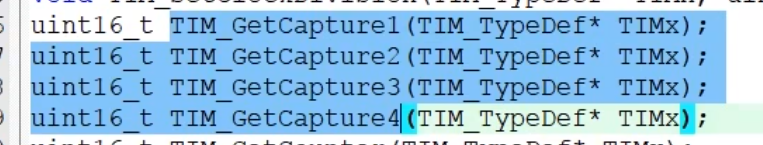

分别读取四个通道的CCR的值。

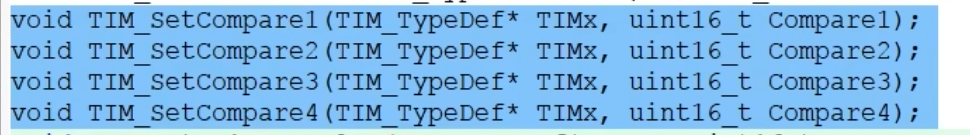

跟这四个函数是对应的，读写的都是CCR寄存器的值

输出比较模式下，CCR是只写的要用setcompare进行写入

输入捕获模式下，CCR是只读的要用getcapture进行读取

4.编写程序：1

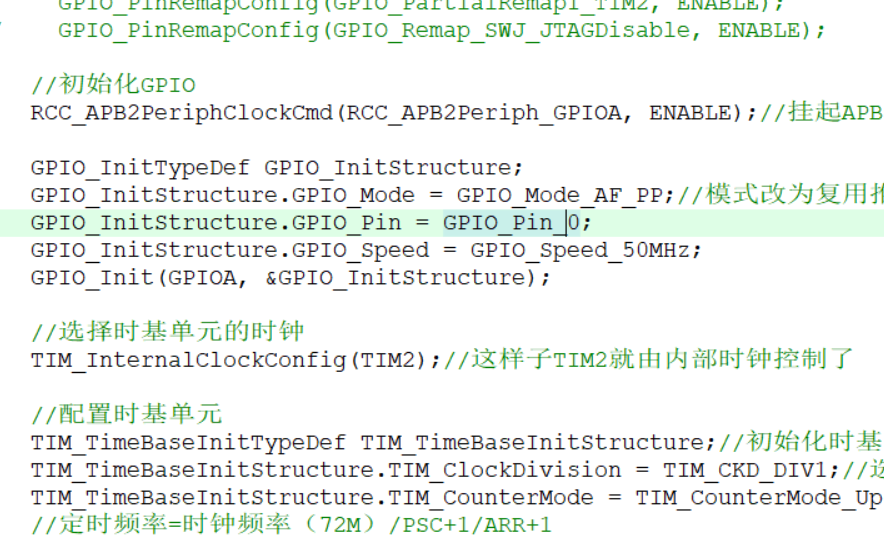

因为前面经常写GPIO，TIM的配置，所以我们复制一下。然后逐条进行修改。

首先我们把开启时钟的定时器切换为TIM3，因为我们需要TIM2输出PWM波形，我们需要更换输入捕获的定时器，然后TIM3也是APB1的外设，

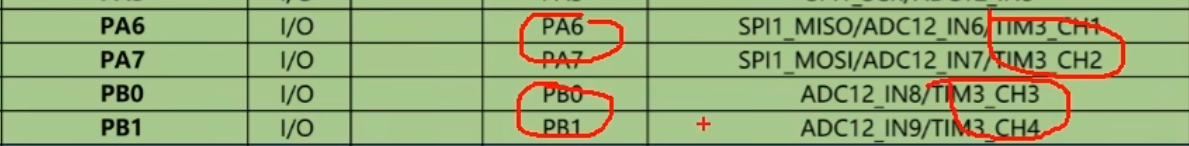

我们查一下引脚定义，TIM3的通道1和通道2，对应PA6和PA7，通道3和通道4，对应PB0和PB1。

我们计划用TIM3的通道1引脚，也就是PA6。

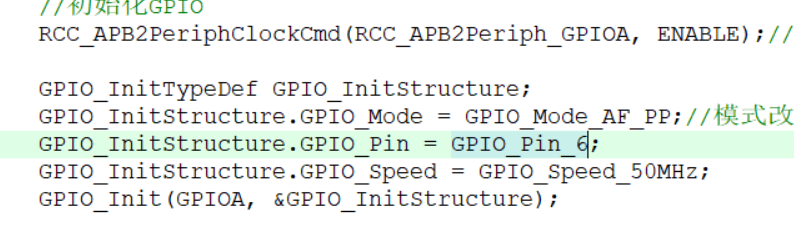

所以要将pin0改为pin6。

模式更改为上拉模式。

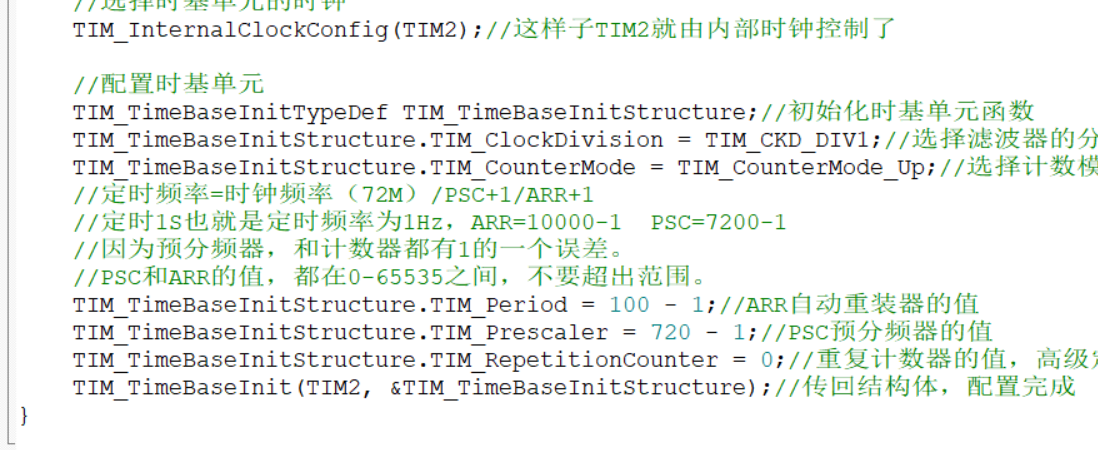

然后选择内部时钟，让然后选择我们的TIM3。

之后为了防止计数溢出，我们将ARR的值调整为最大，65536。

接着是PSC预分频器的值，这个值根据我们上次分析，它决定了测周法的基准频率fc，72M/预分频，就是计数器自增的频率，也是计数的标准频率

我们给72-1，这样子基准频率就是72MHz/72=1MHz。比较方便计算。

时基单元初始化，改为TIM3。

初始化输入捕获的函数

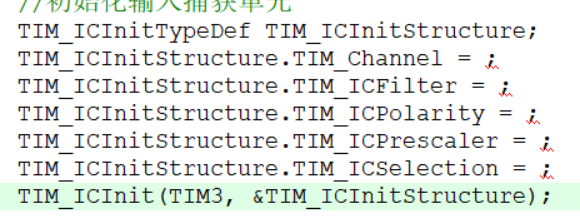

找到函数的结构体，起个新名字，然后把变量都印出来。

选择输入捕获的通道，因为ICInit的函数只有一个，，所以需要用这个参数来选择通道。

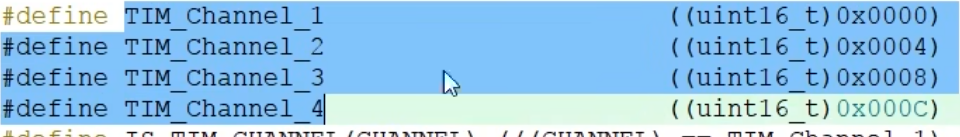

我们转到这个参数的定义，可以看到有四个通道，需要哪个通道，就写入哪个函数就可以了。

因为我们计划的是使用TIM3的通道1，所以我们选择这个参数来选择通道1。

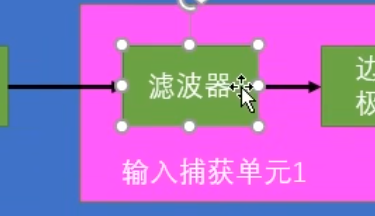

这个参数是用来选择输入捕获的滤波器。

对应这里，如果你的信号有毛刺和噪声，可以选择增大滤波器参数，来减小干扰。

转到定义，可以看到解释是可以选择0x0到0xF之间的任意一个数。每个数值对应的采样频率和采样次数手册中有定义。

我们给点滤波。

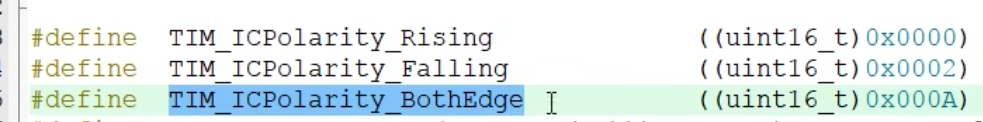

这个就是对应我们的极性选择。选择上升沿触发还是下降沿触发。

跳转到定义，有三个参数，分别是上升沿触发，下降沿触发，边沿触发。

我们选择上升沿触发。

配置我们信号的分频器

对应这个。不分频是每次触发都有效，而分频就是每隔一次有效一次。

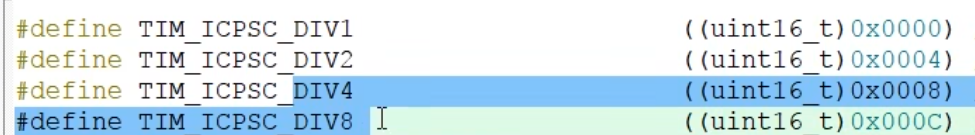

跳转到定义，DIV1就是不分频，DIV2就是2分频以此类推，然后这个值只能是系统给定的，不能我们自己随意写入。

我们选择DIV1也就是不分频。

选择触发信号从哪个引脚输入

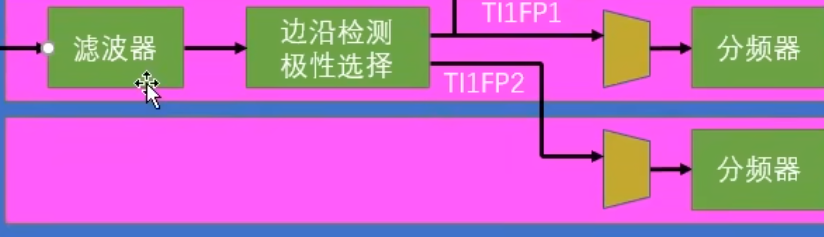

是用来配置数据选择器的，可以选择直连通道或者交叉通道。

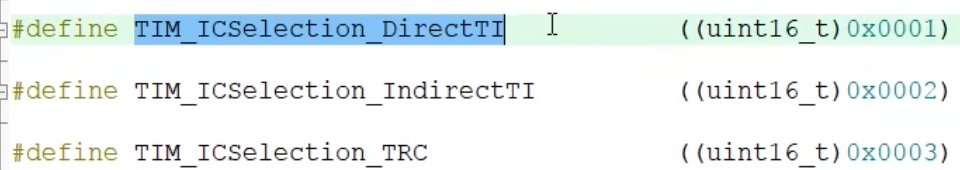

转到定义我们可以看到，directti就是我们的直连通道的输入，indirectti就是交叉通道的输入，TRC引脚我们暂时不用，上次原理图也提起过。

我们选择直链通道。

触发源选择函数。

转到定义

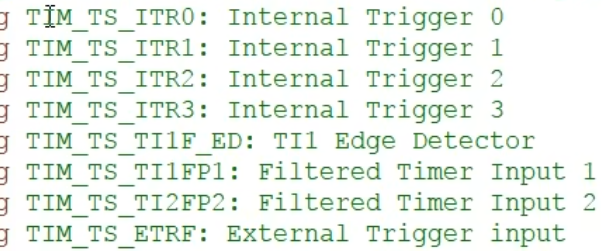

这里面给了我们八个触发源

和这几个主从模式一一对应。

我们选择这个。

编写程序。

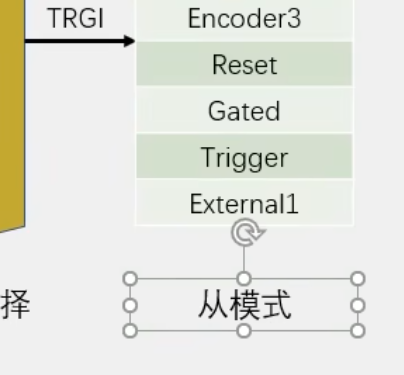

设置从模式。

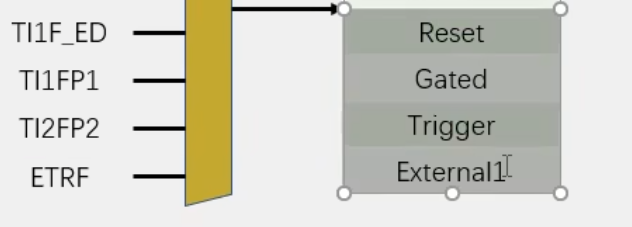

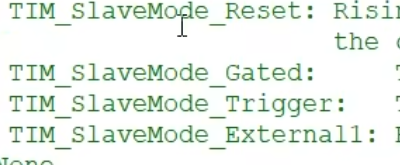

转到定义，这里给出了四个从模式。

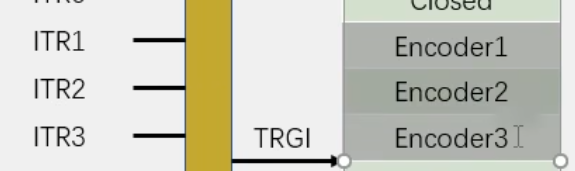

对应我们下面四个从模式。

上面这三个从模式，是给编码器接口用的。

设置从模式为清零。

最后我们启动TIM3的定时器。

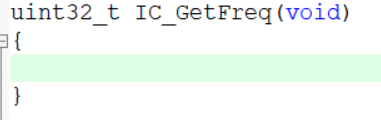

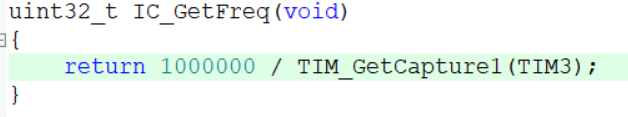

写一个频率计算的函数，需要执行我们的公式。

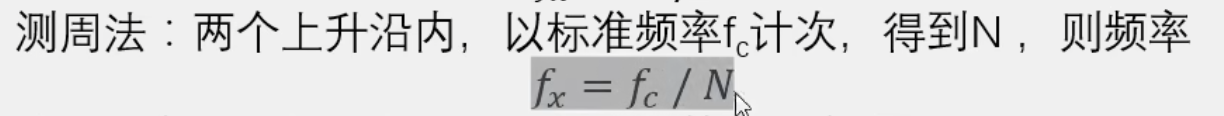

fc=72MHz/（PSC+1)，目前PSC+1为72-1，所以我们的fc就是1MHz。N就是读取CCR的值。

读取CCR值的函数。

这样子就可以了。

放在.h文件中声明。

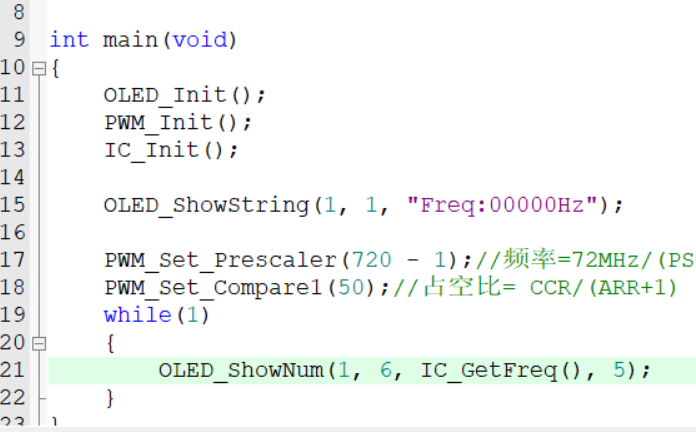

来到主程序编写，因为我们以及把PWM给到了PA0所以，只需要让PA6进行捕获就可以了。

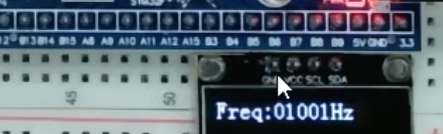

可以看到目前，待测的频率是1001Hz。这符合我们±1的概念，但是看着别扭，我们给补回来

然后就可以正常显示了。

5.程序编写：2

复制我们上一个程序。

我们需要配置为两个通道同时捕获一个引脚的模式。

需要用到PWMI这个模式。

我们只需要调用这个函数，然后把地址传过去就可以了，不用再去选择第二个通道，然后下降沿触发，然后交叉连接等等。

这个函数会，自动把剩下的通道，设置为相反的配置。比如我们传入的是通道1，上升沿，直链，那么通道二就是下降沿，交叉连接。

我们知道高电平的计数值存在CCR2里整个周期的计数值存在CCR1里

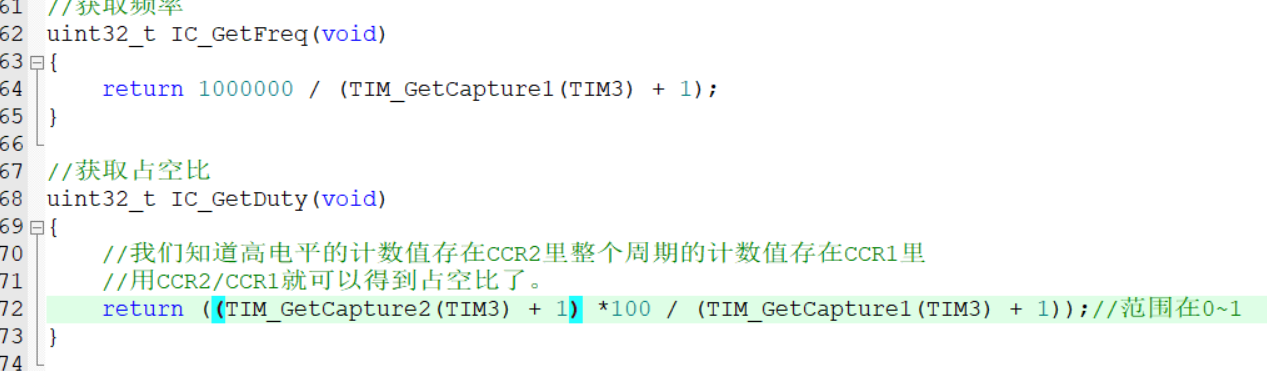

然后我们编写获取占空比的函数。用CCR2/CCR1就可以得到占空比了，得出的结过在0~1之间，我们给这个结过×100，加个%就是我们的占空比了。实测会少一个数，我们来给他加一，把这个数变正常。

我感觉是因为cnt是在0，开始计数的，所以记1000个数的话实际上是记录到999，加1给补园一下。

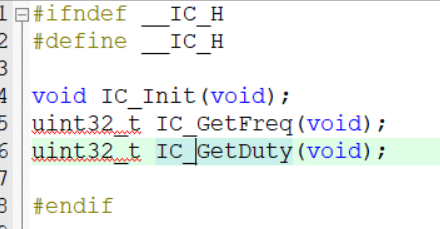

放入.h文件引用一下。

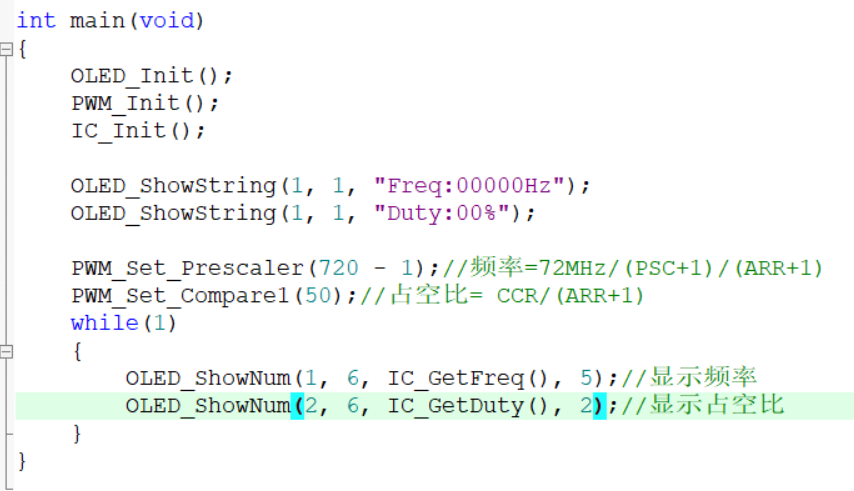

主函数稍微复制，粘贴修改一下。这样子程序就完成了。

编译下载到单片机。

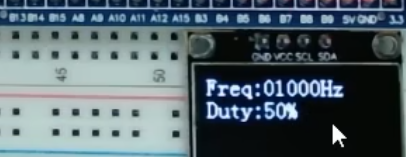

测量结果，频率1K，占空比50。这样子我们的程序就完成了。

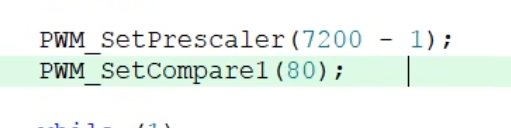

修改我们的占空比以及频率，在进行测试。此时频率应为100Hz，占空比为80%。

看到我们的输出结果，没有问题。

6.测频率的性能

最后我们来研究一下，测频率的范围

我们现在给出的是，标准频率为1MHz，计数器最高可以记到65535。所以所测得的最低频率因该为1MHz/65535，大概等于15Hz，如果信号频率再低的话，计数器就记录满了，就会溢出。如果想要更低的频率我们可以把预分频改大一点，这样子所支持的最低频率就会更低。

最大可测量周期 = 65535 + 1 = 65536 个时钟周期
最大周期时间 = 65536 / 1000000Hz = 0.065536秒
最低频率 = 1 / 0.065536 ≈ 15.26Hz

例1：预分频系数 = 720
TIM_Prescaler = 720 - 1;
计数频率 = 72MHz / 720 = 100kHz
最大测量周期 = 65536 / 100000 = 0.65536秒
最低频率 ≈ 1.5Hz

例2：预分频系数 = 7200
TIM_Prescaler = 7200 - 1;
计数频率 = 72MHz / 7200 = 10kHz
最大测量周期 = 65536 / 10000 = 6.5536秒
最低频率 ≈ 0.15Hz

正负1误差，就是记100个数，误差一个相对误差就是1%，

                    记1000个数误差一个，相对误差就是千分之一

所以正负1误差可以认为是1/计数值。如果要求误差为千分之一频率为上限，那么这个频率的上线应该为1M/1K=1KHz，如果误差要求为1%，那么频率上线就为1M/100=10KHz。

如果向提高频率的上限，就要把PSC降低一些。如果要求更高的频率，我们就要考虑测频法了。
