调用栈和fault analyzers（快速找到bug）

1.错误类型

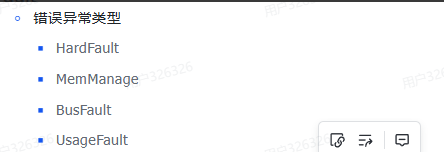

一般来说 错误类型就是以下四种 而最常见的是：Hardfault

在 ARM Cortex-M 系列处理器（如 STM32 芯片）中，Hardfault是一种严重的系统故障异常，当处理器检测到无法被其他异常（如总线故障、用法故障）处理的错误时，会触发该异常。以下是关于 Hardfault 的关键信息：

一、触发原因

Hardfault 的触发场景非常广泛，典型原因包括：

1. 内存访问错误

• 数组越界（如int arr[5]; arr[10] = 0;）；

• 空指针 / 野指针解引用（如int *p = NULL; *p = 10;）；

• 栈溢出（局部变量过大、函数递归过深导致栈空间耗尽）。

1. 指令异常

• 执行未定义的指令（如非法汇编指令、代码段被意外改写）；

• 特权级违规（如用户模式下访问特权寄存器）。

1. 硬件故障

• 总线访问失败（如外设地址配置错误，访问不存在的硬件资源）；

• 外设异常（如 ADC、SPI 等外设配置冲突）。

1. 中断配置错误

• 中断优先级配置非法（超出0~15范围）；

• 中断向量表未正确初始化（如向量地址无效）。

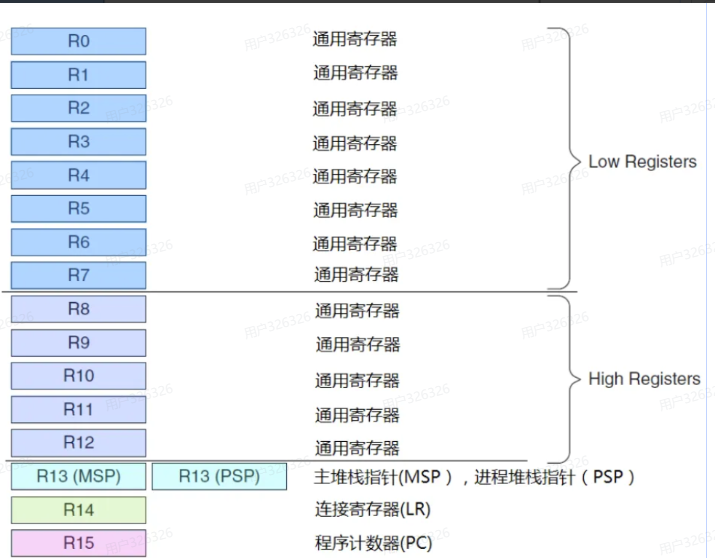

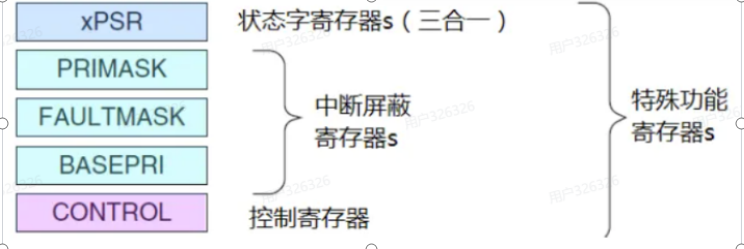

2. ARM Cortex-M 系列处理器寄存器

1.sp寄存器

• SP_main（主堆栈指针，MSP）：是默认的堆栈指针，用于异常服务例程（如中断、系统调用）、OS 内核以及需要特权访问的代码。系统复位后默认使用该堆栈。

• SP_process（进程堆栈指针，PSP）：用于线程模式下的普通应用程序代码（非异常场景）。在嵌入式操作系统中，不同任务可通过它维护独立堆栈，实现任务隔离。（在freertos下会用到）

2.LR与PC寄存器

1. R14（连接寄存器，LR）

• 核心功能：主要用于保存函数调用、异常（中断、异常服务例程）发生时的返回地址。

• 当执行函数调用指令（如BL）时，LR 会自动存储调用指令的下一条指令的地址，函数执行完毕后可通过BX LR指令返回调用点。

• 在异常（如中断、Hardfault）发生时，LR 会存储异常返回时需要恢复的指令地址，保障程序在异常处理完成后能正确回到原执行流程。

• 特殊场景：在多任务操作系统中，任务切换时也会涉及 LR 的保存与恢复，以确保任务上下文的完整性。

1. R15（程序计数器，PC）

• 核心功能：用于存储当前正在执行或即将执行的指令的地址，是处理器 “知道下一步该执行哪条指令” 的关键。

• 处理器会不断从 PC 指向的地址中取出指令并执行，执行完一条指令后，PC 会自动更新为下一条指令的地址（对于 ARM 指令集，通常是PC += 4；对于 Thumb 指令集，通常是PC += 2）。

• 在分支、跳转指令（如B、BL、BX）执行时，PC 会被修改为目标地址，从而改变程序的执行流程。

3.异常发生后的处理

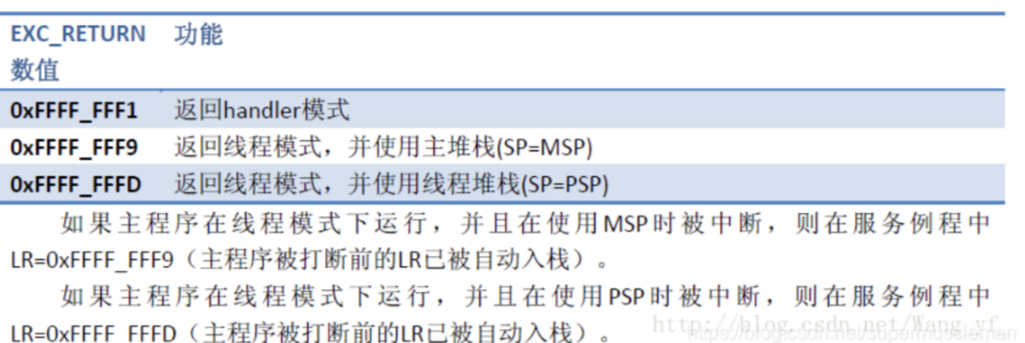

这张图展示的是 ARM Cortex-M 系列处理器中 ** 异常返回机制（EXC_RETURN）** 的关键参数，用于定义异常处理完成后处理器的返回行为，核心含义如下：

1. 什么是EXC_RETURN？

当处理器进入异常处理（如中断、HardFault 等）时，链接寄存器（LR）会被自动加载一个特殊值，这个值就是EXC_RETURN。它的作用是指示处理器在异常处理完成后，以何种模式、使用哪个堆栈返回原执行流程。

1. 各数值的功能解析

2. 补充说明的逻辑

• 当 “主程序在线程模式下用 MSP” 被中断时，异常服务例程的LR会被自动设为0xFFFF_FFF9（原 LR 已被压栈），确保返回后回到 “线程模式 + MSP” 的原流程。

• 当 “主程序在线程模式下用 PSP” 被中断时，异常服务例程的LR会被自动设为0xFFFF_FFFD，确保返回后回到 “线程模式 + PSP” 的原流程。

• ，MSP（主堆栈指针）在错误发生前指向的是当前活跃的主堆栈区域；当错误（如异常、Hardfault）发生时，处理器会自动将上下文寄存器（R0-R3、R12、LR、PC、xPSR 等）压入 MSP 指向的栈中，因此错误发生后，MSP 指向的是 “错误发生前的栈 + 刚压入的上下文数据” 的栈区域。

简言之，EXC_RETURN是 Cortex-M 处理器异常返回的 “控制码”，通过不同数值编码，精准控制返回后的执行模式（线程 /handler）和堆栈选择（MSP/PSP），保障系统在异常处理后能正确恢复执行流程。

4.案例分析

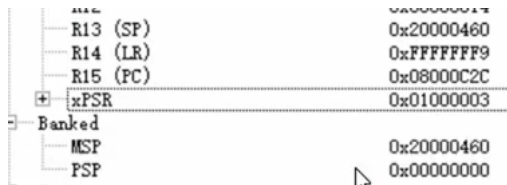

在有错误的时候，我们看寄存器

看lr寄存器的值与上面的错误分析，去寻找msp（主栈堆）

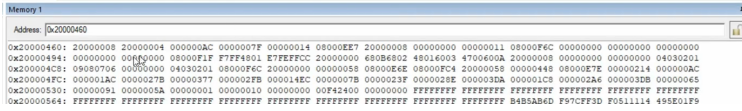

1. 找到msp对应的地址（此时已经压栈）

从左往右依次对应寄存器 找到LR对应的值

可以通过 MSP（主堆栈指针）定位到发生错误的函数，核心依据是异常发生时处理器会自动将关键寄存器（包括错误发生时的指令地址）压入 MSP 指向的堆栈

原理：异常时的堆栈自动压入机制

当错误（如 HardFault、中断等异常）发生时，Cortex-M 处理器会触发 “硬件自动压栈”：将当前执行上下文的关键寄存器按固定顺序压入当前活跃的堆栈（如果此时使用 MSP，则压入 MSP 指向的主堆栈），压栈顺序为：R0 → R1 → R2 → R3 → R12 → LR（返回地址） → PC（错误发生时的指令地址） → xPSR（程序状态寄存器）

其中，PC（程序计数器）的值就是错误发生时正在执行的指令地址，通过这个地址可以直接定位到对应的函数。

.在本次案例中 我们不查看pc寄存器而是查看lr寄存器

指示 “被中断函数的返回目标”，追溯函数调用链

当程序正常运行时，LR的作用是保存 “当前函数执行完毕后要返回的下一条指令地址”（即调用者的地址）。例如：

• 函数 A 调用函数 B（执行BL B指令），此时 B 的LR会被设置为 A 中 “调用 B 之后的下一条指令地址”（即 B 执行完后要返回 A 的位置）。

• 若 B 执行时发生异常，处理器会将 B 的LR值压入栈中。此时栈里的LR就记录了 “B 原本要返回 A 的地址”。

通过这个LR值，可以反向追溯：错误发生在哪个函数（B）中，而这个函数是被哪个函数（A）调用的，从而还原错误发生时的函数调用链（如 A→B→错误点）。

补充

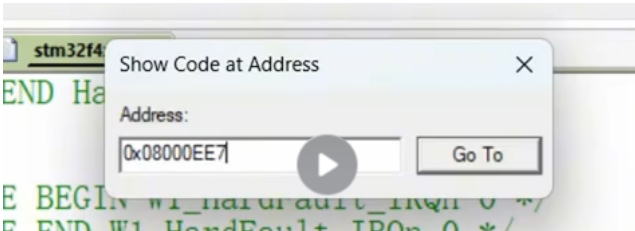

再上面这里 20000008是pc最后的指向 而08000f6c是发生错误前正在指向的代码翻译成机器码后的储存位置

具体详情看

06 调用栈和fault analyzers
