STM32 串口线A-B

news 2025/11/7 8:39:04

串口线A-B

1. 官方文档

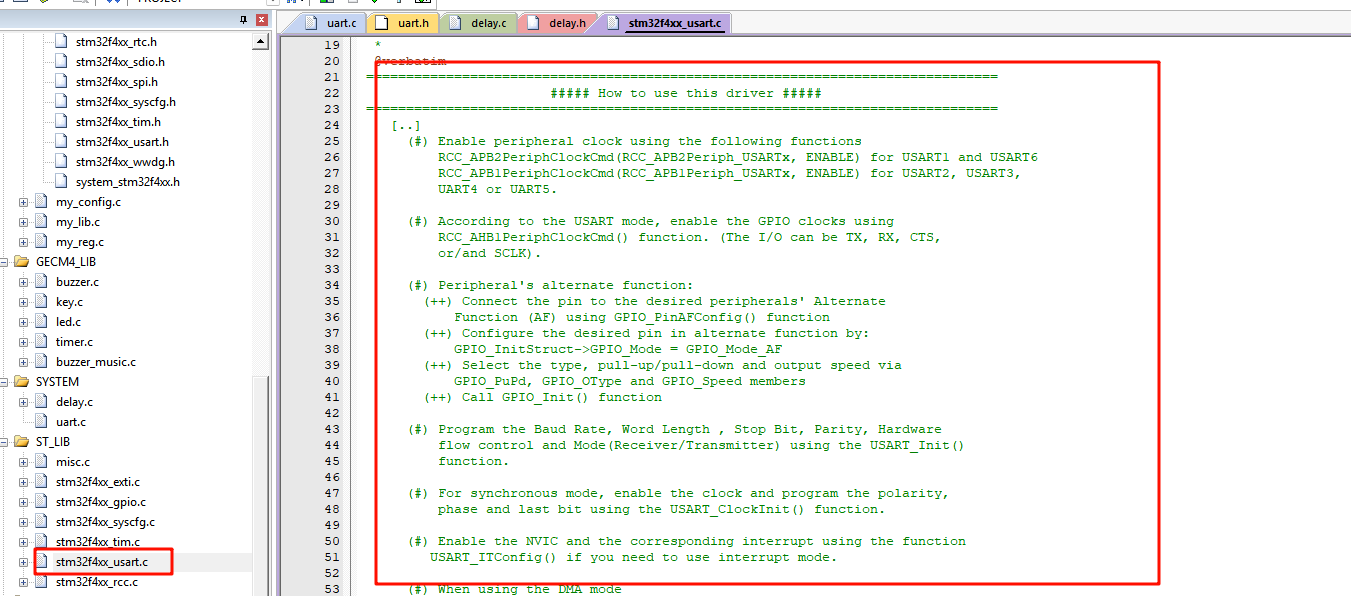

STM32官方文档《stm32f4xx_usart.c》中有具体说明

在这里插入图片描述

翻译：

===============================================================================
#####如何使用此驱动程序#####
===============================================================================
[..]
（#）使用以下功能启用外围时钟
适用于USART1和USART6的RCC_APB2 PeriphClockCmd（RCC_APB2Periph_USARTx，启用）
RCC_APB1 PeriphClockCmd（RCC_APB1Periph_USARTx，启用）适用于USART2、USART3、，
UART4或UART5。（#）根据USART模式，使用以下命令启用GPIO时钟
RCC_AHB1PeriphClockCmd（）函数。（I/O可以是TX、RX、CTS，
或/和SCLK）。 （#）外设的备用功能：
（++）将引脚连接到所需外围设备的备用
使用GPIO_PinAFConfig（）函数的功能（AF）
（++）通过以下方式在备用功能中配置所需的引脚：
GPIO_nitStruct->GPIO_Mode=GPIO_Mode_AF
（++）通过以下方式选择类型、上拉/下拉和输出速度
GPIO_uPd、GPIO_OType和GPIO_Speed成员
（++）调用GPIO_Init（）函数（#）对波特率、字长、停止位、奇偶校验、硬件进行编程
使用USART_Init（）进行流量控制和模式（接收器/发射器）
功能。（#）对于同步模式，启用时钟并编程极性，
使用USART_ClockInit（）函数计算相位和最后一位。（#）使用函数启用NVIC和相应的中断
如果需要使用中断模式，请使用USART_ITConfig（）。 （#）使用DMA模式时
（++）使用DMA_Init（）函数配置DMA
（++）使用USART_DMACmd（）函数激活所需的通道请求（#）使用USART_Cmd（）函数启用USART。（#）使用DMA模式时，使用DMA_Cmd（）函数启用DMA。 -@-请参阅多处理器、LIN、半双工、智能卡、IrDA小节
详情请见[..]
为了达到更高的通信波特率，可以
使用函数USART_OverSampling8Cmd（）启用8模式的过采样。
启用USART时钟（RCC_APBxPeriphClockCmd（））后应调用此函数
在调用函数USART_Init（）之前。

整理一下，代码大致是这样的

void UART_Init()
{// 启动外围时钟// RCC_APB2PeriphClockCmd(); 	// 适用于USART1和USART6的// RCC_APB1 PeriphClockCmd(); 	// 适用于USART2、USART3、UART4或UART5。// 启动GPIO时钟// RCC_AHB1PeriphClockCmd();// 将引脚连接到所需外围设备的备用// GPIO_PinAFConfig()// 配置GPIO// GPIO_Init()// 对波特率、字长、停止位、奇偶校验、硬件进行编程// USART_Init（）// 对于同步模式，启用时钟并编程极性// USART_ClockInit()// 使用函数启用NVIC和相应的中断// USART_ITConfig()// 使用DMA模式时// 使用DMA_Init（）函数配置DMA// 使用USART_DMACmd（）函数激活所需的通道请求// 使用USART_Cmd（）函数启用USART。// 使用DMA模式时，使用DMA_Cmd（）函数启用DMA。 }

2. 串口初始化

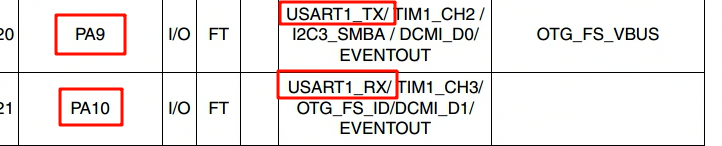

我这里以一个小Demo举例子，我的Demo要求是 UART1+A-A口线接收中断通信+控制蜂鸣器的响和不响。

在这里插入图片描述

(1) 启动外围时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE); 	// 适用于USART1和USART6的

(2) 启动GPIO时钟

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

(3) 配置外设所需要的复用引脚

void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_PinSource, uint8_t GPIO_AF);

文档函数介绍：

/*** @brief  Changes the mapping of the specified pin.* @param  GPIOx: where x can be (A..K) to select the GPIO peripheral for STM32F405xx/407xx and STM32F415xx/417xx devices*                      x can be (A..I) to select the GPIO peripheral for STM32F42xxx/43xxx devices.*                      x can be (A, B, C, D and H) to select the GPIO peripheral for STM32F401xx devices. * @param  GPIO_PinSource: specifies the pin for the Alternate function.*         This parameter can be GPIO_PinSourcex where x can be (0..15).* @param  GPIO_AFSelection: selects the pin to used as Alternate function.

翻译：

*@brief更改指定引脚的映射。
*@param GPIOx：其中x可以是（A..K），用于选择STM32F405xx/407xx和STM32F415xx/417xx设备的GPIO外围设备
*x可以（A..I）为STM32F42xx/43xxx设备选择GPIO外围设备。
*x可以是（A、B、C、D和H），为STM32F401xx设备选择GPIO外设。
*@param GPIO_PinSource：指定备用功能的引脚。
*此参数可以是GPIO_InSourcex，其中x可以是（0..15）。
*@param GPIO_AFS选择：选择用作备用功能的引脚。

介绍：

  • 第一个参数：选择哪个GPIO？我这里是PA9与PA10，所以是GPIOA。
  • 第二个参数：选择哪个引脚？选择引脚9与引脚10
  • 第三个参数：选择引脚复用成什么功能？我这里是复用成串口1
GPIO_PinAFConfig(GPIOA, GPIO_PinSource9, GPIO_AF_USART1);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource10, GPIO_AF_USART1);

作用：将GPIO引脚PA9，PA10连接到所需外设USART1的复用模式下。

(4) 配置GPIO引脚信息

官方文档：GPIO配置结构体

/** * @brief   GPIO Init structure definition  */
typedef struct
{uint32_t GPIO_Pin;              /*!< Specifies the GPIO pins to be configured.This parameter can be any value of @ref GPIO_pins_define */GPIOMode_TypeDef GPIO_Mode;     /*!< Specifies the operating mode for the selected pins.This parameter can be a value of @ref GPIOMode_TypeDef */GPIOSpeed_TypeDef GPIO_Speed;   /*!< Specifies the speed for the selected pins.This parameter can be a value of @ref GPIOSpeed_TypeDef */GPIOOType_TypeDef GPIO_OType;   /*!< Specifies the operating output type for the selected pins.This parameter can be a value of @ref GPIOOType_TypeDef */GPIOPuPd_TypeDef GPIO_PuPd;     /*!< Specifies the operating Pull-up/Pull down for the selected pins.This parameter can be a value of @ref GPIOPuPd_TypeDef */
}GPIO_InitTypeDef;xxxxxxxxxx20 1GPIO_InitTypeDef GPIO_InitStructure;/** 2  * @brief   GPIO Init structure definition  3  */ 4typedef struct5{6  uint32_t GPIO_Pin;              /*!< Specifies the GPIO pins to be configured.7                                       This parameter can be any value of @ref GPIO_pins_define */89  GPIOMode_TypeDef GPIO_Mode;     /*!< Specifies the operating mode for the selected pins.10                                       This parameter can be a value of @ref GPIOMode_TypeDef */1112  GPIOSpeed_TypeDef GPIO_Speed;   /*!< Specifies the speed for the selected pins.13                                       This parameter can be a value of @ref GPIOSpeed_TypeDef */1415  GPIOOType_TypeDef GPIO_OType;   /*!< Specifies the operating output type for the selected pins.16                                       This parameter can be a value of @ref GPIOOType_TypeDef */1718  GPIOPuPd_TypeDef GPIO_PuPd;     /*!< Specifies the operating Pull-up/Pull down for the selected pins.19                                       This parameter can be a value of @ref GPIOPuPd_TypeDef */20}GPIO_InitTypeDef;

配置具体函数我就不做过多介绍，可以看我往期内容。

GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin		= GPIO_Pin_9 | GPIO_Pin_10;		// 引脚：第9、10根引脚
GPIO_InitStructure.GPIO_Mode	= GPIO_Mode_AF;					// 模式：复用模式
GPIO_InitStructure.GPIO_Speed   = GPIO_High_Speed;				// 速度：高速(100MHz)
GPIO_InitStructure.GPIO_PuPd	= GPIO_PuPd_NOPULL;				// 上下拉：不拉
GPIO_InitStructure.GPIO_OType   = GPIO_OType_PP;				// 输出类型：推挽输出GPIO_Init(GPIOA, &GPIO_InitStructure);

注意：将模式改为复用模式即可，电阻上不上拉取决于你的开发板或芯片有无电阻用于上下拉。

作用：将GPIO引脚PA9 PA10改为复用模式，并将其他基础信息配置完成

(5) 配置USART1的外设信息

官方文档：

/*** @brief  Initializes the USARTx peripheral according to the specified*         parameters in the USART_InitStruct .* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @param  USART_InitStruct: pointer to a USART_InitTypeDef structure that contains*         the configuration information for the specified USART peripheral.* @retval None*/
void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct)

翻译：

/*** @brief  根据 USART_InitStruct 中指定的参数，初始化 USARTx 外设。* @param  USARTx: x 可以是 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @param  USART_InitStruct: 指向 USART_InitTypeDef 结构体的指针，*         该结构体包含指定 USART 外设的配置信息。* @retval 无返回值*/

介绍：

  • USART_TypeDef* USARTx：需要配置的串口号，USART1 串口1
  • USART_InitTypeDef* USART_InitStruct：用该结构体进行具体配置

USART_InitTypeDef 结构体官方文档：

/** * @brief  USART Init Structure definition  */ typedef struct
{uint32_t USART_BaudRate;            /*!< This member configures the USART communication baud rate.The baud rate is computed using the following formula:- IntegerDivider = ((PCLKx) / (8 * (OVR8+1) * (USART_InitStruct->USART_BaudRate)))- FractionalDivider = ((IntegerDivider - ((u32) IntegerDivider)) * 8 * (OVR8+1)) + 0.5 Where OVR8 is the "oversampling by 8 mode" configuration bit in the CR1 register. */uint16_t USART_WordLength;          /*!< Specifies the number of data bits transmitted or received in a frame.This parameter can be a value of @ref USART_Word_Length */uint16_t USART_StopBits;            /*!< Specifies the number of stop bits transmitted.This parameter can be a value of @ref USART_Stop_Bits */uint16_t USART_Parity;              /*!< Specifies the parity mode.This parameter can be a value of @ref USART_Parity@note When parity is enabled, the computed parity is insertedat the MSB position of the transmitted data (9th bit whenthe word length is set to 9 data bits; 8th bit when theword length is set to 8 data bits). */uint16_t USART_Mode;                /*!< Specifies wether the Receive or Transmit mode is enabled or disabled.This parameter can be a value of @ref USART_Mode */uint16_t USART_HardwareFlowControl; /*!< Specifies wether the hardware flow control mode is enabledor disabled.This parameter can be a value of @ref USART_Hardware_Flow_Control */
} USART_InitTypeDef;

翻译：

/** * @brief  USART 初始化结构体定义  */ typedef struct
{uint32_t USART_BaudRate;            /*!< 此成员用于配置 USART 通信的波特率。波特率通过以下公式计算：- IntegerDivider = ((PCLKx) / (8 * (OVR8+1) * (USART_InitStruct->USART_BaudRate)))- FractionalDivider = ((IntegerDivider - ((u32) IntegerDivider)) * 8 * (OVR8+1)) + 0.5 其中，OVR8 是寄存器 CR1 中的 “8倍过采样模式” 配置位。 */uint16_t USART_WordLength;          /*!< 指定一帧中传输或接收的数据位数。该参数可取 @ref USART_Word_Length 中的值。 */uint16_t USART_StopBits;            /*!< 指定传输的停止位数。该参数可取 @ref USART_Stop_Bits 中的值。 */uint16_t USART_Parity;              /*!< 指定奇偶校验模式。该参数可取 @ref USART_Parity 中的值。@note 当启用奇偶校验时，计算得到的校验位将插入到数据的最高位：当字长为 9 位数据时插入第 9 位；当字长为 8 位数据时插入第 8 位。 */uint16_t USART_Mode;                /*!< 指定接收模式或发送模式是否启用。该参数可取 @ref USART_Mode 中的值。 */uint16_t USART_HardwareFlowControl; /*!< 指定是否启用硬件流控制模式。该参数可取 @ref USART_Hardware_Flow_Control 中的值。 */
} USART_InitTypeDef;

这里就是配置UART协议的基础信息

  • USART_BaudRate：波特率
  • USART_WordLength：传输的数据位数
  • USART_StopBits：停止位数
  • USART_Parity：校验位模式
  • USART_Mode：是否启动发送或接受模式
  • USART_HardwareFlowControl：是否启动硬件流控制模式

如下是针对我开发的具体需求配置的：

USART_InitTypeDef USART_InitStructure;
// 对波特率、字长、停止位、奇偶校验、硬件进行编程
USART_InitStructure.USART_BaudRate = baud_rate; // 波特率：我这里通过函数输入参数定义
USART_InitStructure.USART_WordLength = USART_WordLength_8b; // 字长：8位（根据校验位选择）
USART_InitStructure.USART_StopBits = USART_StopBits_1; // 停止位：1位
USART_InitStructure.USART_Parity = USART_Parity_No; // 校验位：不需要
USART_InitStructure.USART_Mode = USART_Mode_Rx| USART_Mode_Tx; // 模式：输出与输入
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 硬件流控制

注意：

  • 校验位会影响传输的数据位数，如果选择了奇偶校验，那么数据位数应该是9位，具体可以参考文档。

最后再写到初始化中

USART_Init(USART1, &USART_InitStructure);

(6) 配置同步模式

由于我使用的串口A-B是UART协议的，不需要同步模式，我这里就不配置了。

// 对于同步模式，启用时钟并编程极性
// USART_ClockInit()

官方文档：

/*** @brief  Initializes the USARTx peripheral Clock according to the *         specified parameters in the USART_ClockInitStruct .* @param  USARTx: where x can be 1, 2, 3 or 6 to select the USART peripheral.* @param  USART_ClockInitStruct: pointer to a USART_ClockInitTypeDef structure that*         contains the configuration information for the specified  USART peripheral.* @note   The Smart Card and Synchronous modes are not available for UART4 and UART5.    * @retval None*/
void USART_ClockInit(USART_TypeDef* USARTx, USART_ClockInitTypeDef* USART_ClockInitStruct)

翻译：

/*** @brief  根据 USART_ClockInitStruct 中指定的参数，*         初始化 USARTx 外设的时钟设置。* @param  USARTx: x 可以为 1、2、3 或 6，用于选择具体的 USART 外设。* @param  USART_ClockInitStruct: 指向 USART_ClockInitTypeDef 结构体的指针，*         该结构体包含指定 USART 外设的时钟配置信息。* @note   UART4 和 UART5 不支持智能卡模式与同步模式。    * @retval 无返回值*/
void USART_ClockInit(USART_TypeDef* USARTx, USART_ClockInitTypeDef* USART_ClockInitStruct)

(7) 启用NVIC和配置相应的中断

官方文档：

/*** @brief  Enables or disables the specified USART interrupts.* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @param  USART_IT: specifies the USART interrupt sources to be enabled or disabled.*          This parameter can be one of the following values:*            @arg USART_IT_CTS:  CTS change interrupt*            @arg USART_IT_LBD:  LIN Break detection interrupt*            @arg USART_IT_TXE:  Transmit Data Register empty interrupt*            @arg USART_IT_TC:   Transmission complete interrupt*            @arg USART_IT_RXNE: Receive Data register not empty interrupt*            @arg USART_IT_IDLE: Idle line detection interrupt*            @arg USART_IT_PE:   Parity Error interrupt*            @arg USART_IT_ERR:  Error interrupt(Frame error, noise error, overrun error)* @param  NewState: new state of the specified USARTx interrupts.*          This parameter can be: ENABLE or DISABLE.* @retval None*/
void USART_ITConfig(USART_TypeDef* USARTx, uint16_t USART_IT, FunctionalState NewState)

翻译：

/*** @brief  使能或失能指定的 USART 中断。* @param  USARTx: x 可以为 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @param  USART_IT: 指定要使能或失能的 USART 中断源。*          该参数可以是以下取值之一：*            @arg USART_IT_CTS:  CTS（清除发送）变化中断*            @arg USART_IT_LBD:  LIN 断点检测中断*            @arg USART_IT_TXE:  发送数据寄存器为空中断*            @arg USART_IT_TC:   发送完成中断*            @arg USART_IT_RXNE: 接收数据寄存器非空中断*            @arg USART_IT_IDLE: 空闲线路检测中断*            @arg USART_IT_PE:   奇偶校验错误中断*            @arg USART_IT_ERR:  错误中断（帧错误、噪声错误、溢出错误）* @param  NewState: 指定 USARTx 中断的新状态。*          该参数可取值：ENABLE（使能）或 DISABLE（失能）。* @retval 无返回值*/
void USART_ITConfig(USART_TypeDef* USARTx, uint16_t USART_IT, FunctionalState NewState)

既然需要中断，那就先要配置中断信息

NVIC_InitTypeDef NVIC_InitStructure;NVIC_InitStructure.NVIC_IRQChannel 						= USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority 	= 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority 			= 0;
NVIC_InitStructure.NVIC_IRQChannelCmd 					= ENABLE;NVIC_Init(&NVIC_InitStructure);

再将中断绑定到触发事件中，选择的触发方式是接受数据中断。对于串口来说，一般是发送或者接受中断，而我的需求是收到信号后控制蜂鸣器的变化，所以选择接受数据中断。

USART_ITConfig(USART1,USART_IT_RXNE, ENABLE);

(8) 配置DMA模式

**DMA（Direct Memory Access，直接存储器访问）**是一种 不经过CPU、直接在外设与内存之间传输数据 的机制。

一般用于发送或者接受大量数据时使用，我这里没有这样的需求，就不配置了。

// 使用DMA模式时
// 使用DMA_Init()函数配置DMA
// 使用USART_DMACmd()函数激活所需的通道请求// 使用DMA模式时，使用DMA_Cmd()函数启用DMA。

(9) 使能USART

官方文档：


/*** @brief  Enables or disables the specified USART peripheral.* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @param  NewState: new state of the USARTx peripheral.*          This parameter can be: ENABLE or DISABLE.* @retval None*/
void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState)

翻译：

/*** @brief  使能或失能指定的 USART 外设。* @param  USARTx: x 可以为 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @param  NewState: 指定 USARTx 外设的新状态。*          该参数可取值：ENABLE（使能）或 DISABLE（失能）。* @retval 无返回值*/
void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState)

将串口1使能

USART_Cmd(USART1, ENABLE);

至此初始化就配置完成了。

3. 串口发送接受数据

官方文档

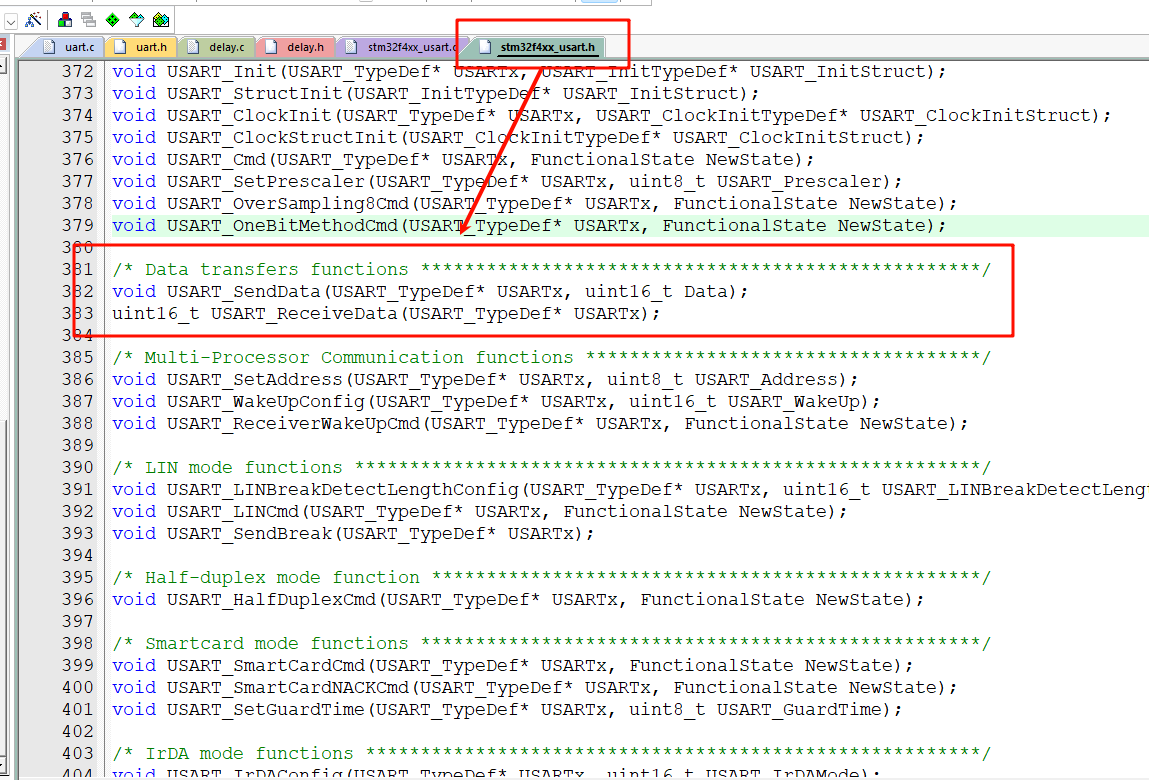

在这里插入图片描述

直接从,h文件能很快定位到函数，这两个就是发送与接受数据的函数。

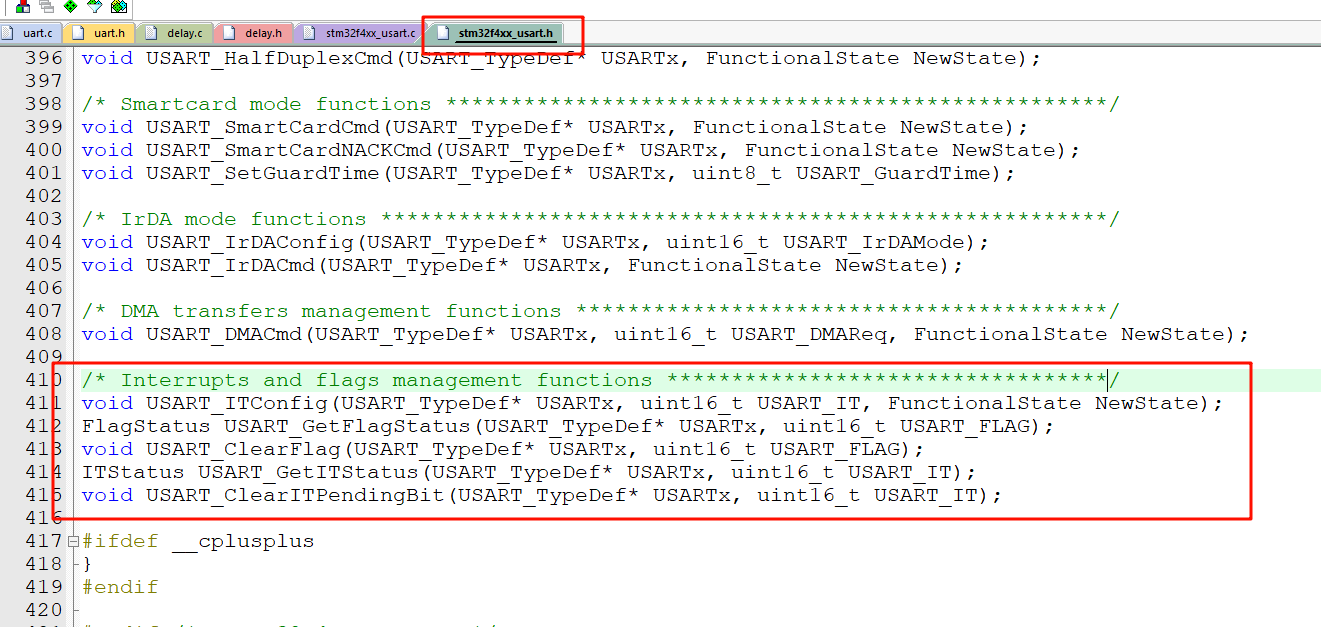

除了这两个以外，还需要一些获取串口状态的函数，这些用于避免发送或接受数据混乱（当串口正在发送数据，而第二批需要使用串口发送数据时，不应该打断它，而是判断串口是否发送完毕后，再进行自己的发送，接受数据亦是如此）。

在这里插入图片描述

(1) 串口发送数据

UART1的发送数据，发送数据方向是 下位机(单片机) ->上位机(电脑)

整理得下面函数

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);
FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);

官方文档：

/*** @brief  Transmits single data through the USARTx peripheral.* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @param  Data: the data to transmit.* @retval None*/
void USART_SendData(USART_TypeDef* USARTx, uint16_t Data)

翻译：

/*** @brief  通过指定的 USARTx 外设发送单个数据。* @param  USARTx: x 可以为 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @param  Data: 要发送的数据。* @retval 无返回值*/

作用：用于指定USART发送数据的

注意：发送数据的类型是uint16_t，是16位的，小心发生截断。

官方文档：

/*** @brief  Checks whether the specified USART flag is set or not.* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @param  USART_FLAG: specifies the flag to check.*          This parameter can be one of the following values:*            @arg USART_FLAG_CTS:  CTS Change flag (not available for UART4 and UART5)*            @arg USART_FLAG_LBD:  LIN Break detection flag*            @arg USART_FLAG_TXE:  Transmit data register empty flag*            @arg USART_FLAG_TC:   Transmission Complete flag*            @arg USART_FLAG_RXNE: Receive data register not empty flag*            @arg USART_FLAG_IDLE: Idle Line detection flag*            @arg USART_FLAG_ORE:  OverRun Error flag*            @arg USART_FLAG_NE:   Noise Error flag*            @arg USART_FLAG_FE:   Framing Error flag*            @arg USART_FLAG_PE:   Parity Error flag* @retval The new state of USART_FLAG (SET or RESET).*/
FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG)

翻译：

/*** @brief  检查指定的 USART 标志位是否被置位。* @param  USARTx: x 可以为 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @param  USART_FLAG: 指定要检查的标志位。*          该参数可以是以下取值之一：*            @arg USART_FLAG_CTS:  CTS 变化标志（UART4 和 UART5 不支持）*            @arg USART_FLAG_LBD:  LIN 断点检测标志*            @arg USART_FLAG_TXE:  发送数据寄存器为空标志*            @arg USART_FLAG_TC:   发送完成标志*            @arg USART_FLAG_RXNE: 接收数据寄存器非空标志*            @arg USART_FLAG_IDLE: 空闲线路检测标志*            @arg USART_FLAG_ORE:  溢出错误标志*            @arg USART_FLAG_NE:   噪声错误标志*            @arg USART_FLAG_FE:   帧错误标志*            @arg USART_FLAG_PE:   奇偶校验错误标志* @retval 返回 USART_FLAG 的当前状态（SET：已置位 或 RESET：未置位）。*/
FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG)

作用：检查指定的 USART 标志位是否被置位。而这里需要选择USART_FLAG_TXE，表示发送数据完毕。

代码如下：

void USART1_SendStr(const char *str)
{	while(*str != '\0'){		USART_SendData(USART1,*str++);while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);}
}

解释：函数参数是需要发送的数据，数据按一个字节一个字节发送（str++），后面while如果是未完成USART_GetFlagStatus函数会返回RESET ，RESET == RESET为真就一直卡主，意味着USART_FLAG_TC 未完成置位，即数据没有发送完毕，当数据发送完毕函数返回SET为假跳出循环，继续发下一个字节，直到发送完毕*str 等于字符串结束标志符\0。

(2) 串口接收数据

UART1的接收数据中断服务函数，接受数据方向是 上位机(电脑) - > 下位机(单片机)

整理得下面函数

ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT)
uint16_t USART_ReceiveData(USART_TypeDef* USARTx)
void USART_ClearITPendingBit(USART_TypeDef* USARTx, uint16_t USART_IT)

官方文档：

/*** @brief  Checks whether the specified USART interrupt has occurred or not.* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @param  USART_IT: specifies the USART interrupt source to check.*          This parameter can be one of the following values:*            @arg USART_IT_CTS:  CTS change interrupt (not available for UART4 and UART5)*            @arg USART_IT_LBD:  LIN Break detection interrupt*            @arg USART_IT_TXE:  Transmit Data Register empty interrupt*            @arg USART_IT_TC:   Transmission complete interrupt*            @arg USART_IT_RXNE: Receive Data register not empty interrupt*            @arg USART_IT_IDLE: Idle line detection interrupt*            @arg USART_IT_ORE_RX : OverRun Error interrupt if the RXNEIE bit is set*            @arg USART_IT_ORE_ER : OverRun Error interrupt if the EIE bit is set  *            @arg USART_IT_NE:   Noise Error interrupt*            @arg USART_IT_FE:   Framing Error interrupt*            @arg USART_IT_PE:   Parity Error interrupt* @retval The new state of USART_IT (SET or RESET).*/
ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT)

翻译：

/*** @brief  检查指定的 USART 中断是否发生。* @param  USARTx: x 可以为 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @param  USART_IT: 指定要检查的 USART 中断源。*          该参数可以是以下取值之一：*            @arg USART_IT_CTS:  CTS 变化中断（UART4 和 UART5 不支持）*            @arg USART_IT_LBD:  LIN 断点检测中断*            @arg USART_IT_TXE:  发送数据寄存器为空中断*            @arg USART_IT_TC:   发送完成中断*            @arg USART_IT_RXNE: 接收数据寄存器非空中断*            @arg USART_IT_IDLE: 空闲线路检测中断*            @arg USART_IT_ORE_RX : 当 RXNEIE 位置位时的溢出错误中断*            @arg USART_IT_ORE_ER : 当 EIE 位置位时的溢出错误中断  *            @arg USART_IT_NE:   噪声错误中断*            @arg USART_IT_FE:   帧错误中断*            @arg USART_IT_PE:   奇偶校验错误中断* @retval 返回 USART_IT 的当前状态（SET：已发生 或 RESET：未发生）。*/
ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT)

作用：检查是否有消息接受USART_IT_RXNE

官方文档：

/*** @brief  Returns the most recent received data by the USARTx peripheral.* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @retval The received data.*/
uint16_t USART_ReceiveData(USART_TypeDef* USARTx)

翻译：

/*** @brief  返回指定 USARTx 外设最近接收到的数据。* @param  USARTx: x 可以为 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @retval 返回接收到的数据。*/
uint16_t USART_ReceiveData(USART_TypeDef* USARTx)

作用：接收数据

官方文档：

/*** @brief  Clears the USARTx's interrupt pending bits.* @param  USARTx: where x can be 1, 2, 3, 4, 5, 6, 7 or 8 to select the USART or *         UART peripheral.* @param  USART_IT: specifies the interrupt pending bit to clear.*          This parameter can be one of the following values:*            @arg USART_IT_CTS:  CTS change interrupt (not available for UART4 and UART5)*            @arg USART_IT_LBD:  LIN Break detection interrupt*            @arg USART_IT_TC:   Transmission complete interrupt. *            @arg USART_IT_RXNE: Receive Data register not empty interrupt.** @note   PE (Parity error), FE (Framing error), NE (Noise error), ORE (OverRun *          error) and IDLE (Idle line detected) pending bits are cleared by *          software sequence: a read operation to USART_SR register *          (USART_GetITStatus()) followed by a read operation to USART_DR register *          (USART_ReceiveData()).* @note   RXNE pending bit can be also cleared by a read to the USART_DR register *          (USART_ReceiveData()).* @note   TC pending bit can be also cleared by software sequence: a read *          operation to USART_SR register (USART_GetITStatus()) followed by a write *          operation to USART_DR register (USART_SendData()).* @note   TXE pending bit is cleared only by a write to the USART_DR register *          (USART_SendData()).*  * @retval None*/
void USART_ClearITPendingBit(USART_TypeDef* USARTx, uint16_t USART_IT)

翻译：

/*** @brief  清除指定 USARTx 的中断挂起位。* @param  USARTx: x 可以为 1、2、3、4、5、6、7 或 8，用于选择具体的 USART 或 UART 外设。* @param  USART_IT: 指定要清除的中断挂起位。*          该参数可以是以下取值之一：*            @arg USART_IT_CTS:  CTS 变化中断（UART4 和 UART5 不支持）*            @arg USART_IT_LBD:  LIN 断点检测中断*            @arg USART_IT_TC:   发送完成中断 *            @arg USART_IT_RXNE: 接收数据寄存器非空中断** @note   PE（奇偶校验错误）、FE（帧错误）、NE（噪声错误）、*          ORE（溢出错误）和 IDLE（空闲线检测）挂起位的清除方式为：*          先读取 USART_SR 寄存器（通过 USART_GetITStatus()），*          再读取 USART_DR 寄存器（通过 USART_ReceiveData()）。* @note   RXNE 挂起位也可以通过读取 USART_DR 寄存器（USART_ReceiveData()）来清除。* @note   TC 挂起位也可以通过以下软件顺序清除：*          先读取 USART_SR 寄存器（USART_GetITStatus()），*          再写入 USART_DR 寄存器（USART_SendData()）。* @note   TXE 挂起位只能通过向 USART_DR 寄存器写入数据（USART_SendData()）来清除。*  * @retval 无返回值*/
void USART_ClearITPendingBit(USART_TypeDef* USARTx, uint16_t USART_IT)

作用：清除接受完毕后的接受中断标志位USART_IT_RXNE

解释：串口发送数据时候，我们并没有主动清除标志位，其实是硬件自动清除、自动置位的，它也是有发送结束标志位。那为什么接受数据要手动清除呢？很简答，从实际出发，我在接受数据的时候肯定是需要手动处理数据的，硬件并不知道你是否处理完成，不可能主动清除这个标志，所以就需要程序员自己规定在处理完数据后，手动清除。

代码如下：

volatile int8_t u1_count = 0;
volatile int8_t u1_recvbuf[128];
volatile int8_t u1_flag = 0;void USART1_IRQHandler(void)
{	int8_t return_data;if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET){return_data = USART_ReceiveData(USART1);u1_recvbuf[u1_count] = return_data;if (return_data  == '#'){u1_count = 0;u1_flag = 1;}else{u1_count++;}USART_ClearITPendingBit(USART1, USART_IT_RXNE); // 清除接受数据中断标志位}
}

注意：

  • 这个接受中断服务函数是每接收一个字符都会触发一次
  • 数据接收结束标志：我这里定为‘#’，那为什么不定为\0呢，首先我们在发送\0（’ \ ’ , ’ 0 ‘）其实是两个字符，只有在C语言中才有’\0’这样的说法，所以需要一个特定字符去作为结束标志，当然你用\0当做结束标志也可以，只是你需要存储上一次的输入记录，然后再加判断，这样就过于麻烦了。

可选：

我们在接受完数据后，并不知道数据是否真的存储起来，调试起来十分麻烦，所以可以采取回发的形式（将接受到的数据再次发送到串口显示到电脑串口助手上），让接受的数据更直观的看到。

void USART1_IRQHandler(void)
{	int8_t return_data;if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET){return_data = USART_ReceiveData(USART1);u1_recvbuf[u1_count] = return_data;if (return_data  == '#'){u1_count = 0;u1_flag = 1;}else{u1_count++;}// 回发USART_SendData(USART1,return_data);while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);USART_ClearITPendingBit(USART1, USART_IT_RXNE); // 清除接受数据中断标志位}
}

只需要将串口发送数据代码复用即可。

注：以上均是学习笔记。
