openvela 时钟框架概述
一、时钟配置
配置选项
以下是时钟配置的相关选项：
CONFIG_CLK=y
CONFIG_CLK_RPMSG=y //支持跨核控制
二、时钟框架
1、整体架构
以下是时钟框架的主要组成部分及其功能：
https://vela-open-doc.cnbj1.mi-fds.com/vela-open-doc/1760320885631_001.svg
中间层：
- 提供统一的时钟控制接口，支持多种时钟类型和硬件适配。
2、南向适配层
南向接口实现
时钟南向适配需要实现 struct clk_ops_s 接口，以支持以下特性：
| 特性 | 南向接口 | 作用 |
|---|---|---|
| clk gate | enable | 使能时钟。 |
| disable | 关闭时钟。 | |
| is_enabled | 判断时钟是否使能。 | |
| calc rate | recalc_rate | 根据父时钟频率计算当前时钟频率。 |
| round_rate | 根据目标频率，计算合适的频率和父时钟频率。 | |
| determine_rate | 根据目标频率，计算最佳频率、最佳父时钟及其频率。 | |
| multiplexer | set_parent | 设置对应的父时钟。 |
| get_parent | 获取当前父时钟。 | |
| set rate | set_rate | 根据父时钟频率，配置当前时钟频率。 |
| set_rate_and_parent | 根据父时钟频率配置当前时钟频率，并选择对应的父时钟。 | |
| phase | get_phase | 获取时钟相位。 |
| set_phase | 设置时钟相位。 |
- struct clk_ops_s 定义
以下是 struct clk_ops_s 的定义及其接口参数：
struct clk_ops_s
{CODE int (*enable)(FAR struct clk_s *clk);CODE void (*disable)(FAR struct clk_s *clk);CODE int (*is_enabled)(FAR struct clk_s *clk);CODE uint32_t (*recalc_rate)(FAR struct clk_s *clk, uint32_t parent_rate);CODE uint32_t (*round_rate)(FAR struct clk_s *clk,uint32_t rate, uint32_t *parent_rate);CODE uint32_t (*determine_rate)(FAR struct clk_s *clk, uint32_t rate,uint32_t *best_parent_rate,struct clk_s **best_parent_clk);CODE int (*set_parent)(FAR struct clk_s *clk, uint8_t index);CODE uint8_t (*get_parent)(FAR struct clk_s *clk);CODE int (*set_rate)(FAR struct clk_s *clk, uint32_t rate,uint32_t parent_rate);CODE int (*set_rate_and_parent)(FAR struct clk_s *clk, uint32_t rate,uint32_t parent_rate,uint8_t index);CODE int (*get_phase)(FAR struct clk_s *clk);CODE int (*set_phase)(FAR struct clk_s *clk, int degrees);
};
- 时钟节点注册接口
框架提供 clk_register 接口，用于注册时钟控制节点。定义如下：
FAR struct clk_s *clk_register(FAR const char *name,FAR const char * const *parent_names,uint8_t num_parents, uint8_t flags,FAR const struct clk_ops_s *ops,FAR void *private_data, size_t private_size)；
参数说明
| 参数 | 说明 |
|---|---|
| name | 时钟单元名称 |
| parent_names | 父时钟单元名称数组 |
| num_parents | 父时钟单元个数 |
| flags | 时钟单元属性 |
| ops | 时钟单元控制接口 |
| private_data | 私有数据 |
| private_size | 私有数据长度 |
注册属性说明
以下是时钟注册时的属性标志及其说明：
| flag | 属性说明 |
|---|---|
| CLK_SET_RATE_GATE | 调用 clk_set_rate 设置频率时，需要 gate 当前时钟。 |
| CLK_SET_PARENT_GATE | 调用 clk_set_parent 关联非当前父时钟时，需要 gate 当前时钟。 |
| CLK_SET_RATE_PARENT | 调用 clk_set_rate 设置频率时，可以变更父时钟及其频率。 |
| CLK_SET_RATE_NO_REPARENT | 设置频率时，不需要重新变更父时钟。 |
| CLK_GET_RATE_NOCACHE | 调用 clk_get_rate 时根据父时钟频率重新计算频率，否则直接从内存结构获取。 |
| CLK_NAME_IS_STATIC | 调用 clk_register 时，时钟名称为静态内存。 |
| CLK_PARENT_NAME_IS_STATIC | 调用 clk_register 时，父时钟名称为静态内存。 |
| CLK_IS_CRITICAL | 时钟不允许被关闭。 |
| CLK_OPS_PARENT_ENABLE | 调用 clk_set_parent、clk_set_rate、clk_enable、clk_disable 时需要使能父时钟。 |
3、中间框架层注册接口
3.1 分频器
以下是分频器中间框架的注册接口：
FAR struct clk_s *clk_register_divider(FAR const char *name,FAR const char *parent_name,uint8_t flags, uint32_t reg,uint8_t shift, uint8_t width,uint16_t clk_divider_flags)
- 参数说明
| 参数 | 说明 |
|---|---|
| name | 时钟单元名称 |
| parent_name | 父时钟单元名称 |
| flags | 时钟单元属性标志 |
| reg | 指定操作寄存器地址 |
| shift | 配置寄存器的偏移量 |
| width | 配置寄存器的宽度 |
| clk_divider_flags | 分频器属性标志，用于控制分频器的行为 |
-
功能：根据 reg 对应位的值对父时钟频率进行分频。
-
属性及计算公式
以下是分频器的属性标志及其计算公式和作用：
| 属性 | 计算公式及作用 |
|---|---|
| CLK_DIVIDER_ONE_BASED | fout = (fin + val − 1) / val 分频系数从 1 开始，没有该标志时，val 从寄存器读出后需加 1。 |
| CLK_DIVIDER_HIWORD_MASK | 高 16 位掩码，对低 16 位修改 value 时进行掩码操作，无需回读寄存器即可完成配置。 |
| CLK_DIVIDER_ROUND_CLOSEST | 在 round_rate 时，寻找最接近目标频率的分频值。 |
| CLK_DIVIDER_READ_ONLY | 在 round_rate 时，不允许修改寄存器值。 |
| CLK_DIVIDER_MAX_HALF | 计算最大分频系数为掩码值的一半。 |
| CLK_DIVIDER_DIV_NEED_EVEN | 分频系数需要为偶数。 |
| CLK_DIVIDER_POWER_OF_TWO | fout = (fin + 2^n − 1) / 2^n 分频系数为 2 的 n 次幂。 |
| CLK_DIVIDER_MINDIV_OFF | flags 中最小除法数的偏移量。 |
| CLK_DIVIDER_MINDIV_MSK | flags 中最小除法数的位掩码。 |
- round_rate 算法流程
以下是分频器 round_rate 算法的流程图：
https://vela-open-doc.cnbj1.mi-fds.com/vela-open-doc/1760320885719_002.svg
3.2 固定系数调频器
FAR struct clk_s *clk_register_fixed_factor(FAR const char *name,FAR const char *parent_name,uint8_t flags, uint8_t mult,uint8_t div)- 调频公式
固定系数调频器的输出频率 (fout) 通过以下公式计算：
fout = fin * mult / div
fin：父时钟频率。
mult：倍频因子。
div：分频因子。
round_rate 算法
- round_rate 算法用于计算最接近目标频率的输出频率，具体步骤如下：
-
根据目标输出频率 (fout) 反推父时钟频率 (fp)：
fp = fout * div / mult
-
对父时钟频率 (fp) 进行四舍五入，得到最接近的父时钟频率 (fpbest)。
-
根据最优父时钟频率 (fpbest) 计算最优输出频率 (foutbest)：
foutbest = fpbest * mult / div
3.3 固定频率调节器
FAR struct clk_s *clk_register_fixed_rate(FAR const char *name,FAR const char *parent_name,uint8_t flags, uint32_t fixed_rate)- fixed_rate：固定输出频率值。
3.4 选通器
FAR struct clk_s *clk_register_gate(FAR const char *name,FAR const char *parent_name,uint8_t flags, uint32_t reg,uint8_t bit_idx,uint8_t clk_gate_flags)- bit_idx：指定寄存器中用于选通操作的位索引。
3.5 倍频器
FAR struct clk_s *clk_register_multiplier(FAR const char *name,FAR const char *parent_name,uint8_t flags, uint32_t reg,uint8_t shift,uint8_t width,uint8_t clk_multiplier_flags)- 参数说明
| 参数 | 说明 |
|---|---|
| reg | 倍频寄存器地址。 |
| shift | 倍频寄存器偏移量。 |
| width | 倍频寄存器宽度。 |
- 倍频器属性及计算公式
以下是倍频器的属性标志及其计算公式和作用：
| 属性 | 计算公式及作用 |
|---|---|
| CLK_MULT_ONE_BASED | fout = fin * val 倍频系数从 1 开始，没有该标志时，val 从寄存器读出后需加 1。 |
| CLK_MULT_ALLOW_ZERO | 允许倍频系数为 0。 |
| CLK_MULT_HIWORD_MASK | 高 16 位掩码，对低 16 位修改 value 时进行掩码操作，无需回读寄存器即可完成配置。 |
| CLK_MULT_MAX_HALF | 计算最大倍频系数为掩码值的一半。 |
| CLK_MULT_ROUND_CLOSEST | 在 round_rate 时，寻找最接近目标频率的倍频值。 |
- round_rate 算法流程
3.6 多路选择器
FAR struct clk_s *clk_register_mux(FAR const char *name,const char * const *parent_names,uint8_t num_parents,uint8_t flags, uint32_t reg,uint8_t shift, uint8_t width,uint8_t clk_mux_flags)- 参数说明
| 参数 | 说明 |
|---|---|
| reg | 多路选择器寄存器地址。 |
| shift | 多路选择器寄存器偏移量。 |
| width | 多路选择器寄存器宽度。 |
功能：根据 reg 对应的位选择父时钟频率输出。
- 多路选择器属性说明
| 属性 | 说明 |
|---|---|
| CLK_MUX_HIWORD_MASK | 高 16 位掩码，对低 16 位修改 value 时进行掩码操作，无需回读寄存器即可完成配置。 |
| CLK_MUX_READ_ONLY | 只支持获取父时钟频率，不支持修改。 |
| CLK_MUX_ROUND_CLOSEST | 在 determine_rate 时，寻找最接近目标频率的父时钟频率。 |

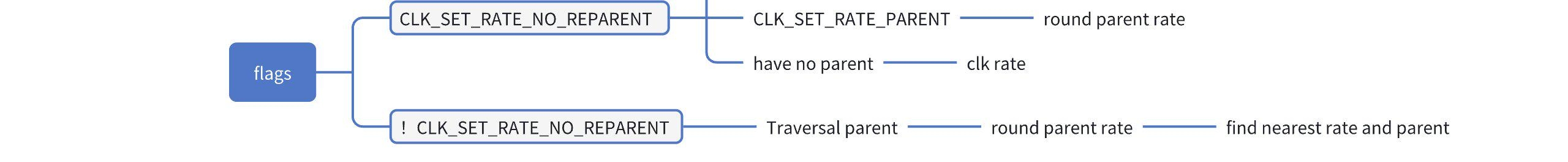

- determine_rate 步骤
3.7 相位调节器
FAR struct clk_s *clk_register_phase(FAR const char *name,FAR const char *parent_name,uint8_t flags, uint32_t reg,uint8_t shift, uint8_t width,uint8_t clk_phase_flags)- 参数说明
| 参数 | 说明 |
|---|---|
| reg | 相位调节器寄存器地址。 |
| shift | 相位调节器寄存器偏移量。 |
| width | 相位调节器寄存器宽度。 |
功能：根据 reg 对应的位选择父时钟频率，并进行相位调节。
- 相位调节器属性说明
| 属性 | 说明 |
|---|---|
| CLK_PHASE_HIWORD_MASK | 高 16 位掩码，对低 16 位修改 value 时进行掩码操作，无需回读寄存器即可完成配置。 |
3.8 分数除法器
FAR struct clk_s *
clk_register_fractional_divider(FAR const char *name,FAR const char *parent_name,uint8_t flags, uint32_t reg,uint8_t mshift, uint8_t mwidth,uint8_t nshift, uint8_t nwidth,uint8_t clk_divider_flags)- 参数说明
| 参数 | 说明 |
|---|---|
| reg | 分数除法器寄存器地址。 |
| mshift | 分数除法器分母寄存器偏移量。 |
| mwidth | 分数除法器分母寄存器宽度。 |
| nshift | 分数除法器分子寄存器偏移量。 |
| nwidth | 分数除法器分子寄存器宽度。 |
功能：根据 reg 对应的位选择父时钟频率，通过分数除法计算输出频率。
- 分数除法器属性及计算公式
| 属性 | 说明 |
|---|---|
| CLK_FRAC_DIV_DOUBLE | 不包含该标志：fout = fin * m /n 包含该标志：fout = fin * m /2n |
| CLK_FRAC_MUL_NEED_EVEN | 在 round_rate 时，m 值需要是偶数。 |
4、API接口层
| API | 功能 |
|---|---|
| clk_get | 从 g_clk_root_list 和 g_clk_orphan_list 中匹配指定名称的 clk_s。 |
| clk_get_parent | 获取 clk_s 当前关联的父时钟的 clk_s。 |
| clk_get_parent_by_index | 获取 clk_s 第 index 个父时钟对应的 clk_s。 |
| clk_set_parent | 根据父时钟的名称是否与 clk 的父时钟名称匹配，来关联父时钟，并根据父时钟频率刷新 clk 的频率。 |
| clk_enable | 使能父时钟，启用 clk_s，并增加 enable_count。 |
| clk_disable | 减少 enable_count，禁用 clk_s，并禁用父时钟。 |
| clk_is_enabled | 判断 clk_s 是否已启用。 |
| clk_round_rate | 根据目标频率计算最合适的频率。 |
| clk_set_rate | 设置 clk 的频率。 |
| clk_set_rates | 批量配置多个 clk 的频率。 |
| clk_get_rate | 获取 clk 当前的频率。 |
| clk_set_phase | 配置 clk 的相位。 |
| clk_get_phase | 获取 clk 的相位。 |
| clk_disable_unused | 关闭未启用的 clk。 |
| clk_get_name | 获取 clk 的名称。 |
三、调试PROCFS
通过 /proc/clk 文件节点，可以查看时钟树的结构关系，以及每个时钟节点的以下信息：
- enable_cnt：时钟启用计数。
- rate：时钟频率。
-
phase：时钟相位。
-
示例操作
以下是通过 cat 命令查看 /proc/clk 文件的示例：
ap> cat /proc/clkclock enable_cnt rate phaseclk_1000 0 1000 0clk_2000 0 2000 0
ap>
四、参考文档
- 异步跨核支持请参见 rpmsg clk 相关文档。
