Design Compiler：时钟树在综合时的特性
相关阅读
Design Compiler
https://blog.csdn.net/weixin_45791458/category_12738116.html?spm=1001.2014.3001.5482
有一类信号由于其自身高扇出的特性，需要使用树形结构来满足其DRC/时序约束的要求，比如时钟（复位、扫描使能等），本文就将讨论时钟树在综合时的特性。
由于综合工具不进行时钟树综合(Clock Tree Synthesis, CTS)，在使用物理实现工具进行时钟树综合前，设计中所有的时钟都是理想时钟，其时钟偏移、时钟抖动、时钟延迟、时钟转换时间由set_clock_uncertainty、set_clock_latency、set_clock_transition命令直接设置，与触发器时钟引脚直接相连的时钟路径上的DRC约束不会被检查，下面展示了一个简单的例子。

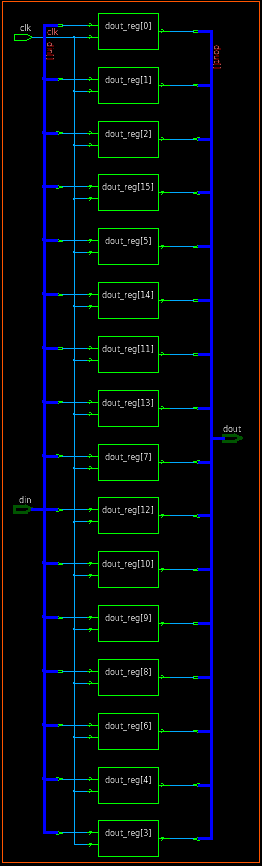

图1 简单的例子（综合前）
dc_shell> set_max_capacitance 0.0000001 [get_ports clk]
dc_shell> create_clock -period 10 [get_ports clk] // 必须定义时钟，否则无法识别时钟路径
dc_shell> compile
dc_shell> report_net [get_nets clk]****************************************
Report : net
Design : dff
Version: W-2024.09-SP2
Date : Thu Nov 6 16:46:58 2025
****************************************Operating Conditions: fast Library: fast
Wire Load Model Mode: topAttributes:dr - drc disabledNet Fanout Fanin Load Resistance Pins Attributes
--------------------------------------------------------------------------------
clk 16 1 0.03 0.00 17 dr
--------------------------------------------------------------------------------
Total 1 nets 16 1 0.03 0.00 17
Maximum 16 1 0.03 0.00 17
Average 16.00 1.00 0.03 0.00 17.00
dc_shell> report_constraint -max_capacitance****************************************
Report : constraint-max_capacitance
Design : dff
Version: W-2024.09-SP2
Date : Thu Nov 6 16:44:19 2025
****************************************Constraint Cost-----------------------------------------------------max_capacitance 0.00 (MET)

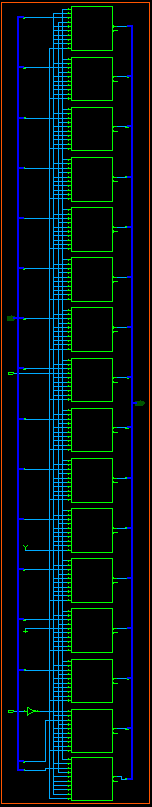

图2 简单的例子（综合后）
从上面的例子中可以看出，即使线网clk不满足DRC约束的要求，综合工具在综合时也并没有插入缓冲器来进行修复，代价函数中也并没有包含DRC违例。
但是在某些情况下，综合工具还是会在时钟路径上插入缓冲器，对于那些与触发器时钟引脚不直接相连的时钟路径就是如此，如图3所示。

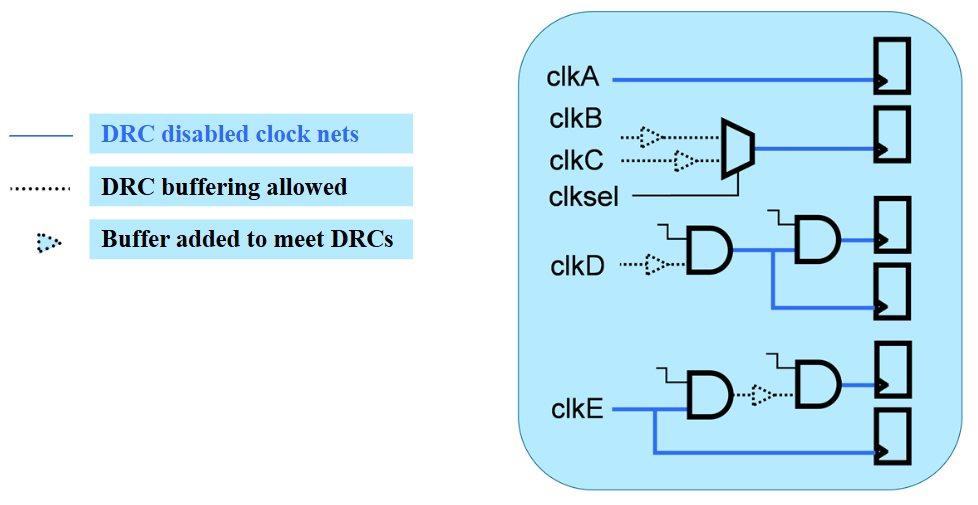

图3 时钟路径上的DRC修复
在这种情况下，推荐使用set_auto_disable_drc_nets -on_clock_network true命令进行设置，这样整个时钟路径都会被禁止DRC约束检查，如图4所示。
图4 禁止整个时钟路径上的DRC约束检查
除了set_auto_disable_drc_nets命令之外，还有两个命令可以用来禁止缓冲器插入，但它们或多或少存在一些问题，下面将分别讨论。
set_dont_touch_network
有关set_dont_touch_network命令的详细介绍，可见下面这篇博客。
SDC命令详解：使用set_dont_touch_network命令进行约束https://blog.csdn.net/weixin_45791458/article/details/154078168?spm=1001.2014.3001.5501 set_dont_touch_network命令可以将当前设计中的一组端口、引脚或时钟标记为dont_touch网络源（设置端口、引脚或时钟对象的dont_touch_network属性为true），且dont_touch属性会沿着组合逻辑进行传播，这会阻止对整个时钟路径进行逻辑的添加、删除或尺寸调整，从而禁止缓冲器插入。
但是该命令无法禁止整个时钟路径上的DRC约束检查，因此综合工具会报告出现DRC违例。
该命令还有一些副作用，它可能会影响一些数据路径（在时钟作为数据使用的情况下）的优化，详细介绍可见下面这篇博客。
静态时序分析：时钟标记（作为数据使用的时钟）及其分析方式https://chenzhang.blog.csdn.net/article/details/146268285
set_ideal_network
有关set_ideal_network命令的详细介绍，可见下面这篇博客。
SDC命令详解：使用set_ideal_network命令进行约束https://blog.csdn.net/weixin_45791458/article/details/146082417?spm=1001.2014.3001.5501 set_ideal_network命令可以将当前设计中的一组端口或引脚标记为理想网络源（设置端口或引脚对象的ideal_network_source属性为true），且在一定情况下，理想属性会沿着组合逻辑进行传播，所有理想网络中的单元和线网都会被设置dont_touch属性，这会阻止对整个时钟路径进行逻辑的添加、删除或尺寸调整，从而禁止缓冲器插入，同时理想网络也会被禁止DRC约束检查。
与set_dont_touch_network命令类似，该命令的副作用也是可能会影响一些数据路径（在时钟作为数据使用的情况下）的优化。
下面针对这个副作用给出一个简单的例子。

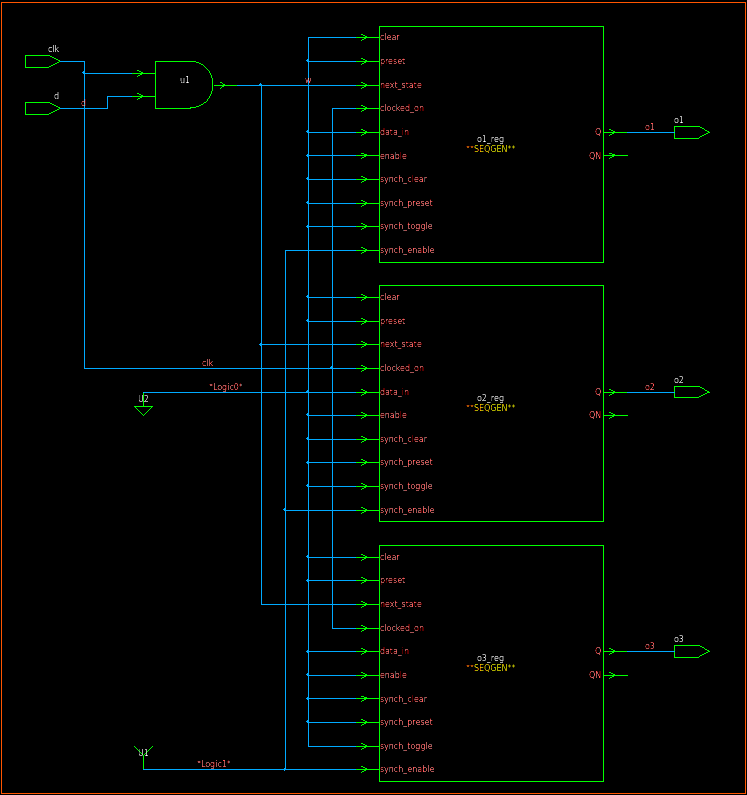

图5 针对副作用的简单例子（综合前）
从上面的例子中可以看出，设计的时钟端口不仅连接到了触发器时钟引脚，还连接到了触发器的数据引脚，因此时钟作为数据使用了。
下面展示了使用set_dont_touch_network命令进行约束的结果，由于数据路径上的扇出过大，综合工具报告出现了DRC违例。
dc_shell> set_max_fanout 2 [current_design]
dc_shell> create_clock -period 10 [get_ports clk] // 必须定义时钟，否则无法识别时钟路径
dc_shell> set_dont_touch_network [get_ports clk]
dc_shell> compile
dc_shell> report_constraint -max_fanout****************************************
Report : constraint-max_fanout
Design : simple_register
Version: W-2024.09-SP2
Date : Thu Nov 6 18:53:14 2025
****************************************Constraint Cost-----------------------------------------------------max_fanout 1.00 (VIOLATED)

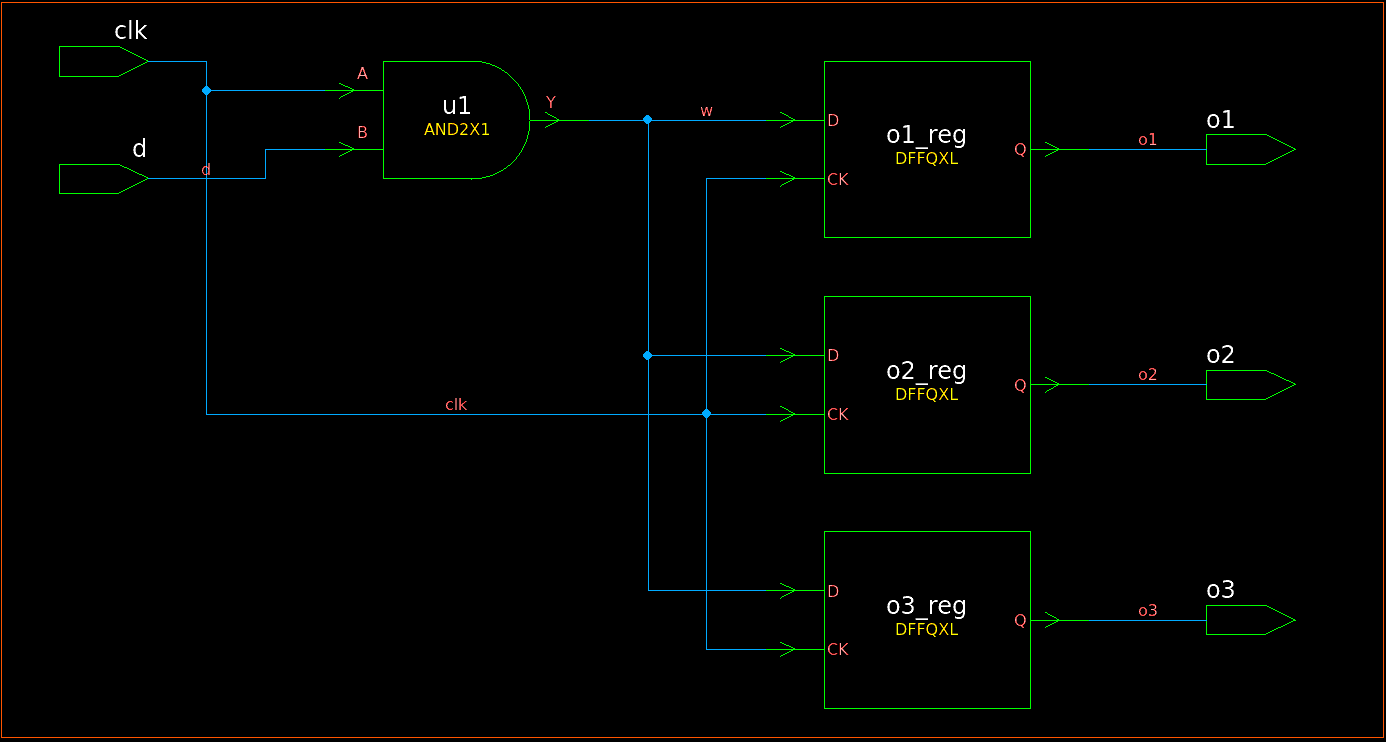

图6 使用set_dont_touch_network命令约束的综合结果
下面展示了使用set_ideal_network命令进行约束的结果。
dc_shell> set_max_fanout 2 [current_design]
dc_shell> create_clock -period 10 [get_ports clk] // 必须定义时钟，否则无法识别时钟路径
dc_shell> set_ideal_network [get_ports clk]
dc_shell> set_ideal_network [get_ports d] // 为了传播理想属性
dc_shell> compile
dc_shell> report_constraint -max_fanout****************************************
Report : constraint-max_fanout
Design : simple_register
Version: W-2024.09-SP2
Date : Thu Nov 6 19:15:12 2025
****************************************Constraint Cost-----------------------------------------------------max_fanout 0.00 (MET)
图7 使用set_ideal_network命令约束的综合结果
下面展示了使用set_auto_disable_drc_nets命令进行约束的结果。
dc_shell> set_max_fanout 2 [current_design]
dc_shell> create_clock -period 10 [get_ports clk] // 必须定义时钟，否则无法识别时钟路径
dc_shell> set_auto_disable_drc_nets -on_clock_network true
dc_shell> compile
dc_shell> report_constraint -max_fanout

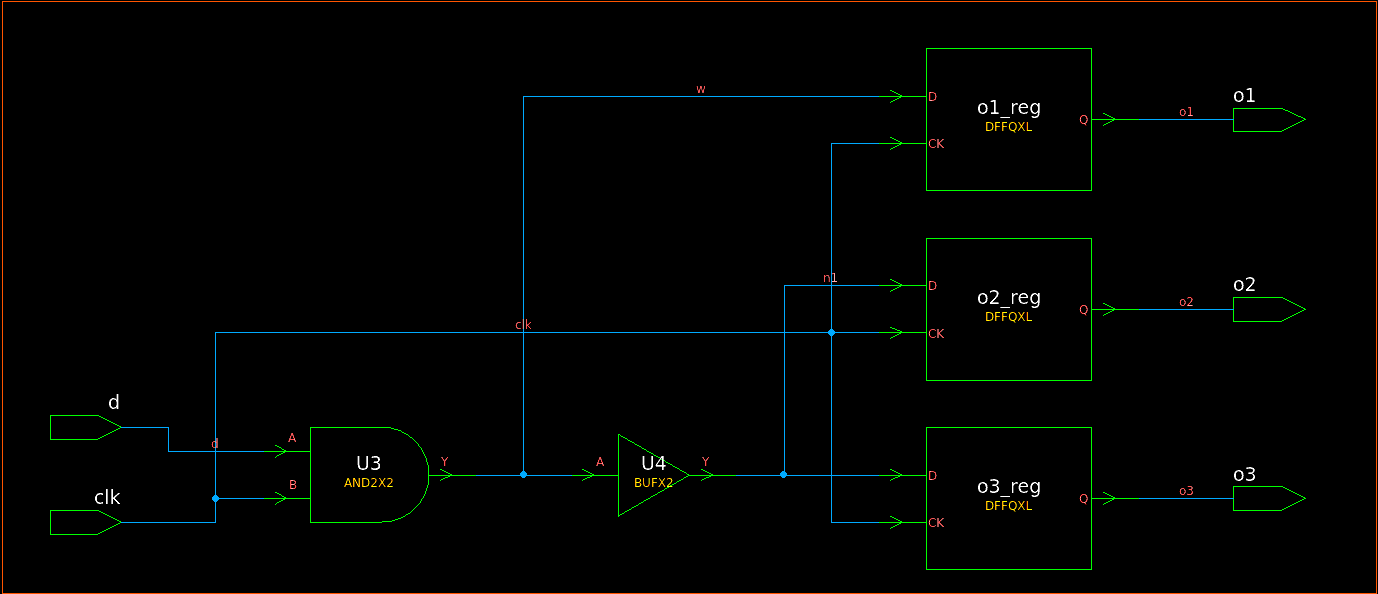

图8 使用set_auto_disable_drc_nets命令约束的综合结果
