【项目】小型支付商城 MVC/DDD

news 2025/11/6 11:16:05

一、领域拆分（四色建模）

1、概念

蓝色 - 决策命令：用户发起的行为动作。
黄色 - 领域事件，事件完成态。
粉色 - 外部系统，外部接口。
红色 - 业务流程，串联决策命令到领域事件。
绿色 - 只读模型，读取数据的动作，没有写库的操作。
棕色 - 领域对象，启动决策命令的发起。

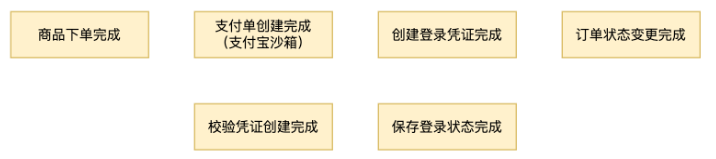

2、寻找领域事件

找领域事件。

3、识别领域角色和对象并划分领域边界

找决策命令、领域对象、执行用户。圈出领域边界。

二、数据库表设计

（1）支付订单表

DATETIME：不受 2038 年限制。
DECIMAL ：避免浮点数（FLOAT/DOUBLE）带来的精度误差，适合货币、计费等场景。
用户、商品、订单、支付单。

SET NAMES utf8mb4;CREATE database if NOT EXISTS `s-pay-mall` default character set utf8mb4 ;
use `s-pay-mall`;DROP TABLE IF EXISTS `pay_order`;CREATE TABLE `pay_order` (`id` int unsigned NOT NULL AUTO_INCREMENT COMMENT '自增ID',`user_id` varchar(32) CHARACTER SET utf8mb4  NOT NULL COMMENT '用户ID',`product_id` varchar(16) NOT NULL COMMENT '商品ID',`product_name` varchar(64) NOT NULL COMMENT '商品名称',`order_id` varchar(16) CHARACTER SET utf8mb4  NOT NULL COMMENT '订单ID',`order_time` datetime NOT NULL COMMENT '下单时间',`total_amount` decimal(8,2) unsigned DEFAULT NULL COMMENT '订单金额',`status` varchar(32) CHARACTER SET utf8mb4  NOT NULL COMMENT '订单状态；create-创建完成、pay_wait-等待支付、pay_success-支付成功、deal_done-交易完成、close-订单关单',`pay_url` varchar(2014) CHARACTER SET utf8mb4  DEFAULT NULL COMMENT '支付信息',`pay_time` datetime DEFAULT NULL COMMENT '支付时间',`create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',`update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',PRIMARY KEY (`id`),UNIQUE KEY `uq_order_id` (`order_id`),KEY `idx_user_id_product_id` (`user_id`,`product_id`)
) ENGINE=InnoDB AUTO_INCREMENT=5 DEFAULT CHARSET=utf8mb4;

三、创建工程

1、创建初始多模块工程

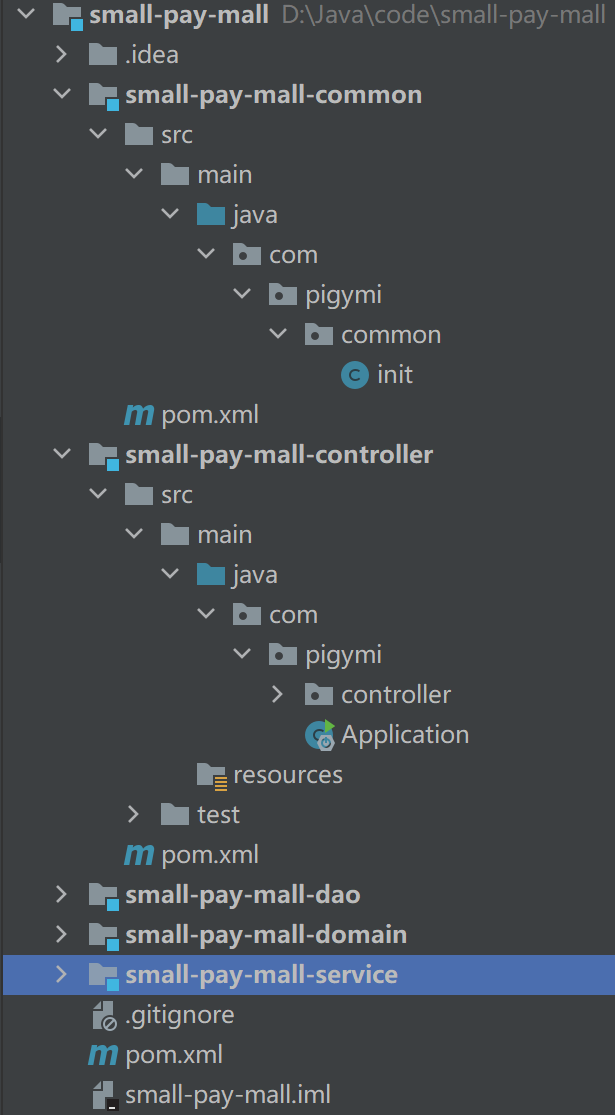

创建一个多模块工程（将 mvc 每一层放到不同模块，各层间解耦，互不影响；别人要复用哪个模块，直接下对应模块，不用整个项目打包）。把父工程的源代码 src 都删了。每个层级分别创个 module。controller 是对外的接口，只保留它的启动文件、yml 配置（启动时加载）、静态资源和测试文件，其他都删掉。

配置文件 pom、yml（各种版本的）、日志配置xml。

2、上传到远程仓库

Git 有两种常用传输协议，HTTPS 和 SSH。使用 SSH 方式通信需要创建 SSH 密钥：

ssh-keygen -t rsa -C "你的邮箱，用于备注这个密钥是哪个设备的"

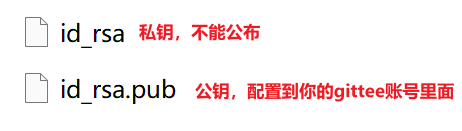

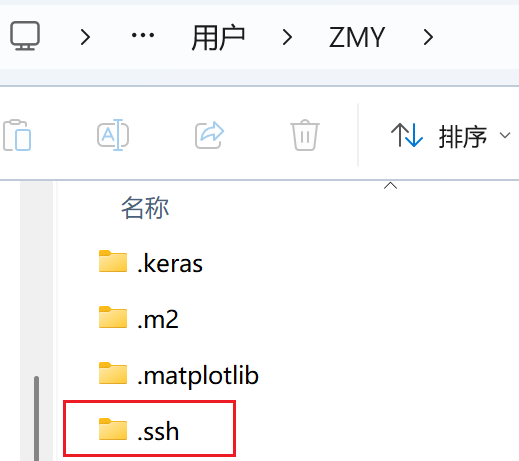

一路回车，用户主目录生成了.ssh 文件：

右上角头像》设置》ssh 公钥：

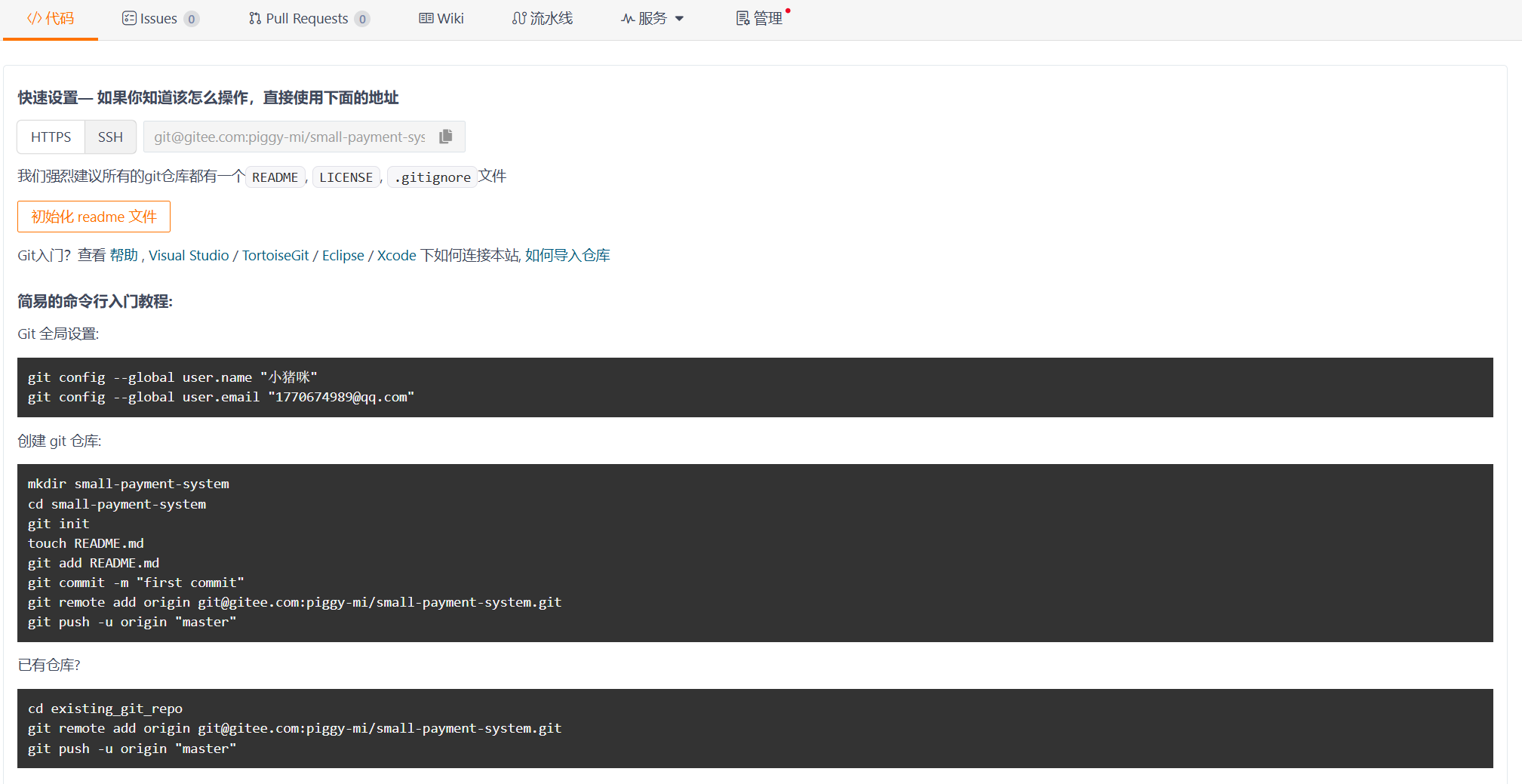

创建远程 Git 仓库，注意不要生成 readme 等文件，因为这样会同时生成一个 .git 文件，这就与本地 init 的 .git 文件冲突了。保持这个界面：

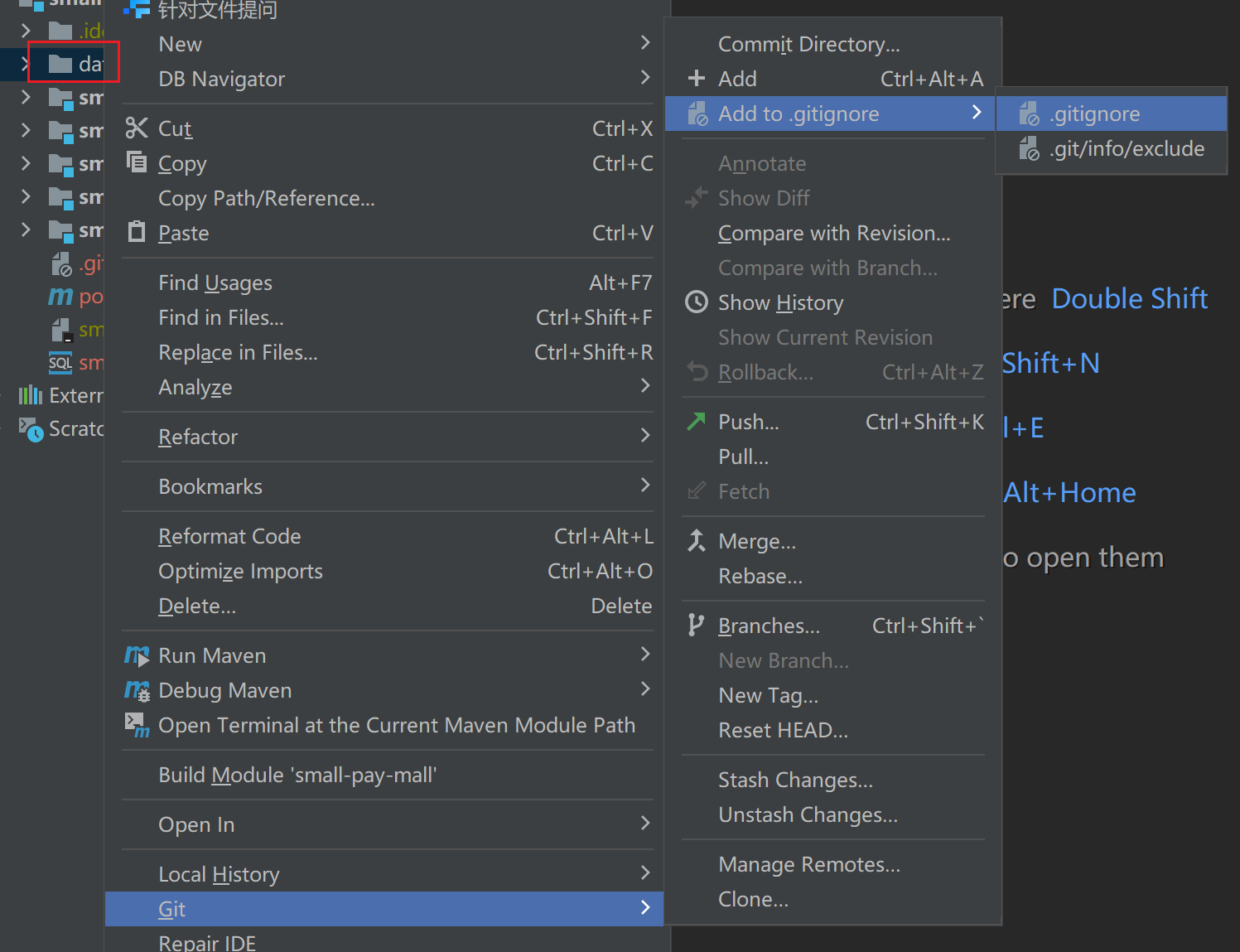

这个日志我们可以忽略掉，不上传：

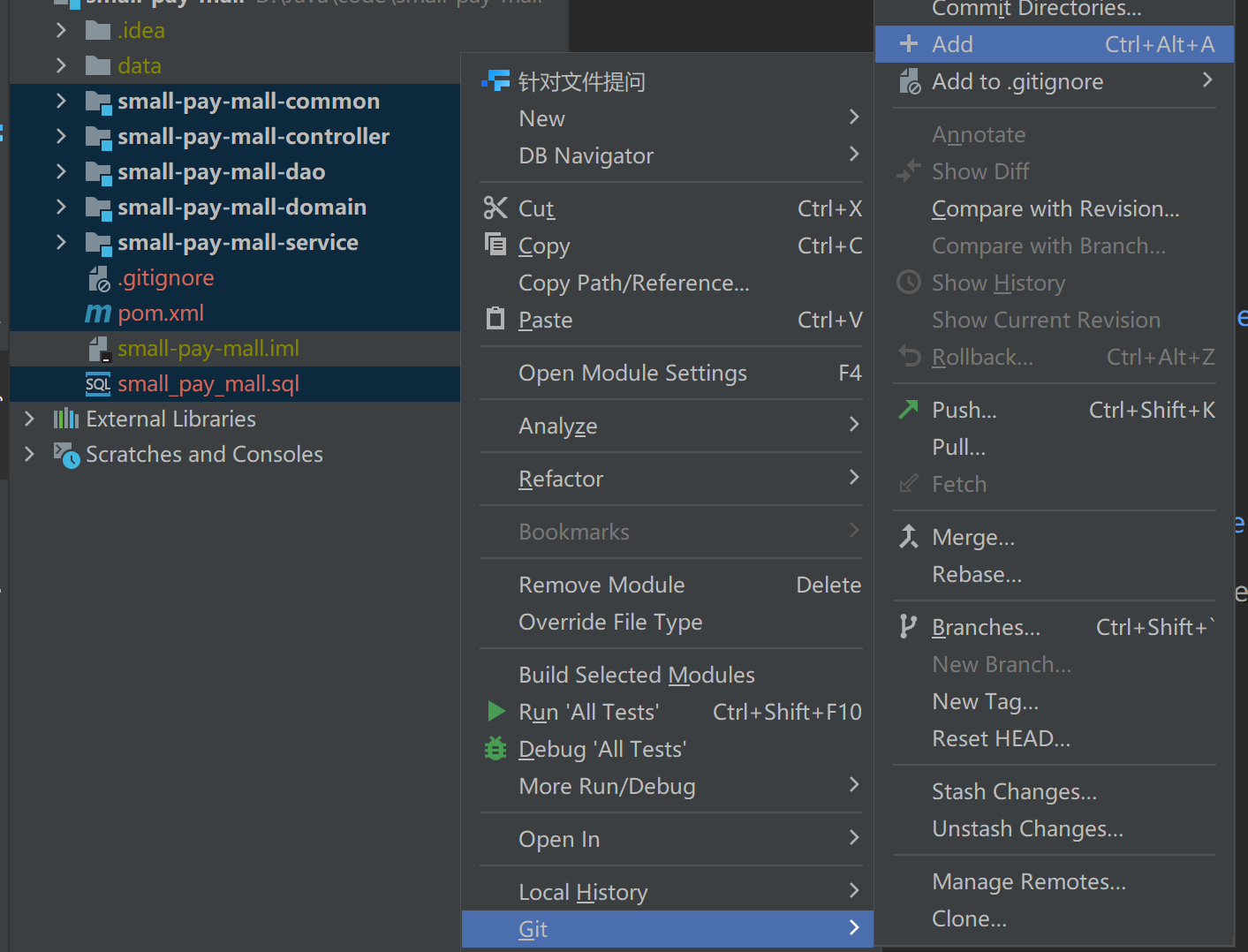

add：上传到本地暂存区。

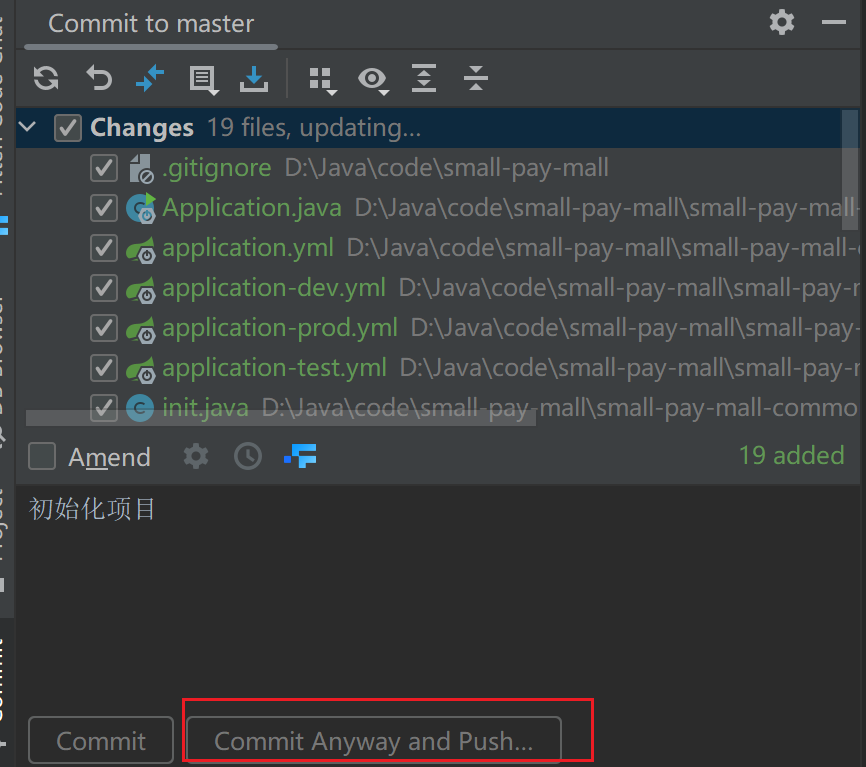

ctr+K：commit

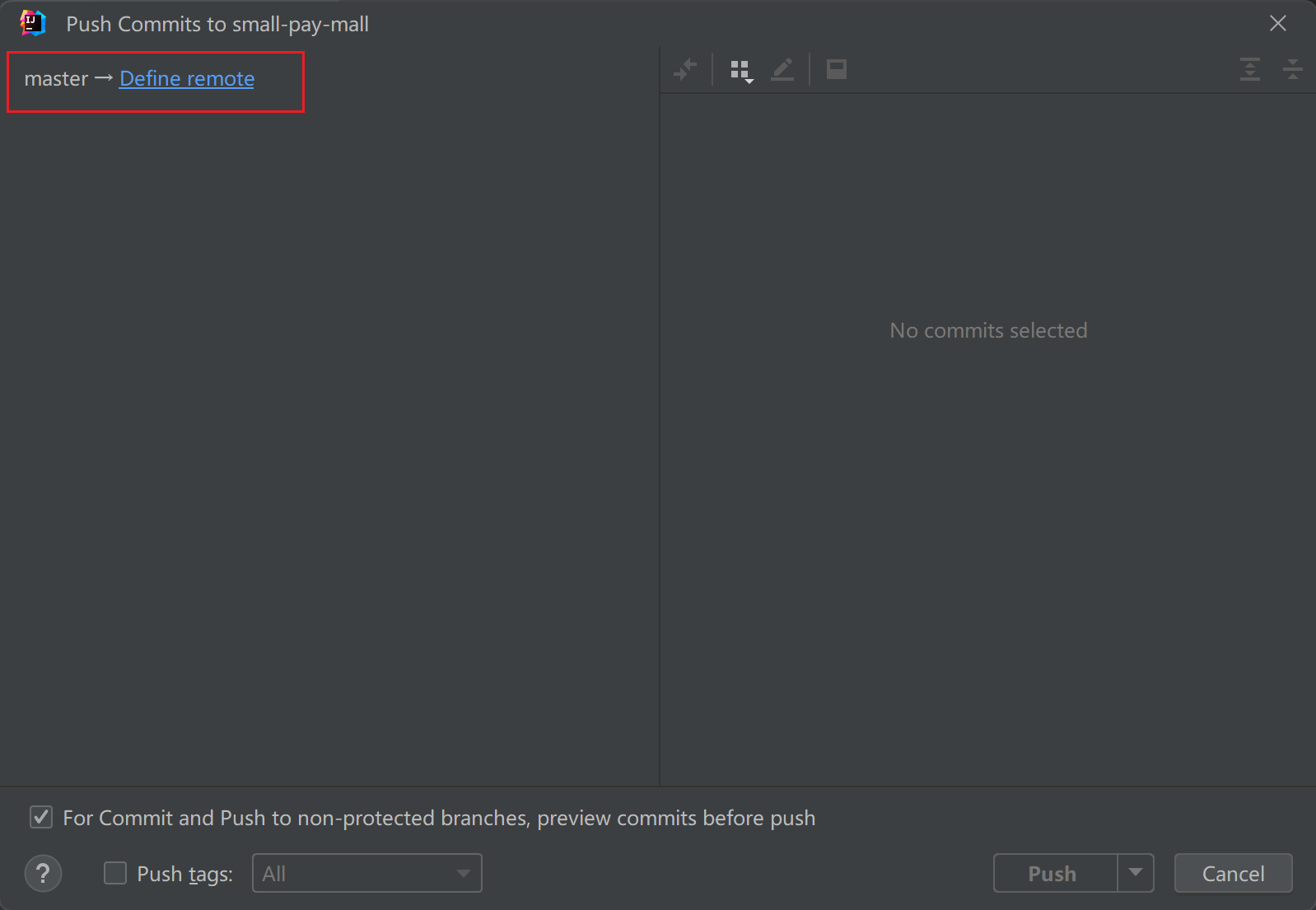

ctrl+shift+K：推送到远程仓库，先配置一下远程仓库 url，结束。

四、准备工作

1、内网穿透

我是在云服务器和本地搭建了一个内网穿透服务，docker 运行了 frp 技术镜像的容器，参考我的另一篇文章：【工具】内网穿透服务搭建。主要目的是让项目在本地的 linux 环境运行，消耗的是本地资源，这样就不用买贵的云服务了，买最低档的云服务器也能提供公网 IP 访问内网 IP 项目支持。

再一个就是需要用到微信、支付宝服务，开发阶段，第三方服务得调我们本地的接口，那肯定要搭建内网穿透了（否则你每次测试还得部署到云服务器）。

2、第三方接口对接

见我的博客：1. 【工具】微信公众号测试平台的使用 2. 【工具】支付宝沙箱的使用

五、MVC 架构业务实现

1、微信公众号扫码登陆

（1）需求描述

用户在 web 前端点击登录，web 前端展示微信二维码。用户用微信扫码后，通知登录成功模板到微信公众号对话框，同时前端轮询校验用户是否登录成功，后续可跳转到下单页面。

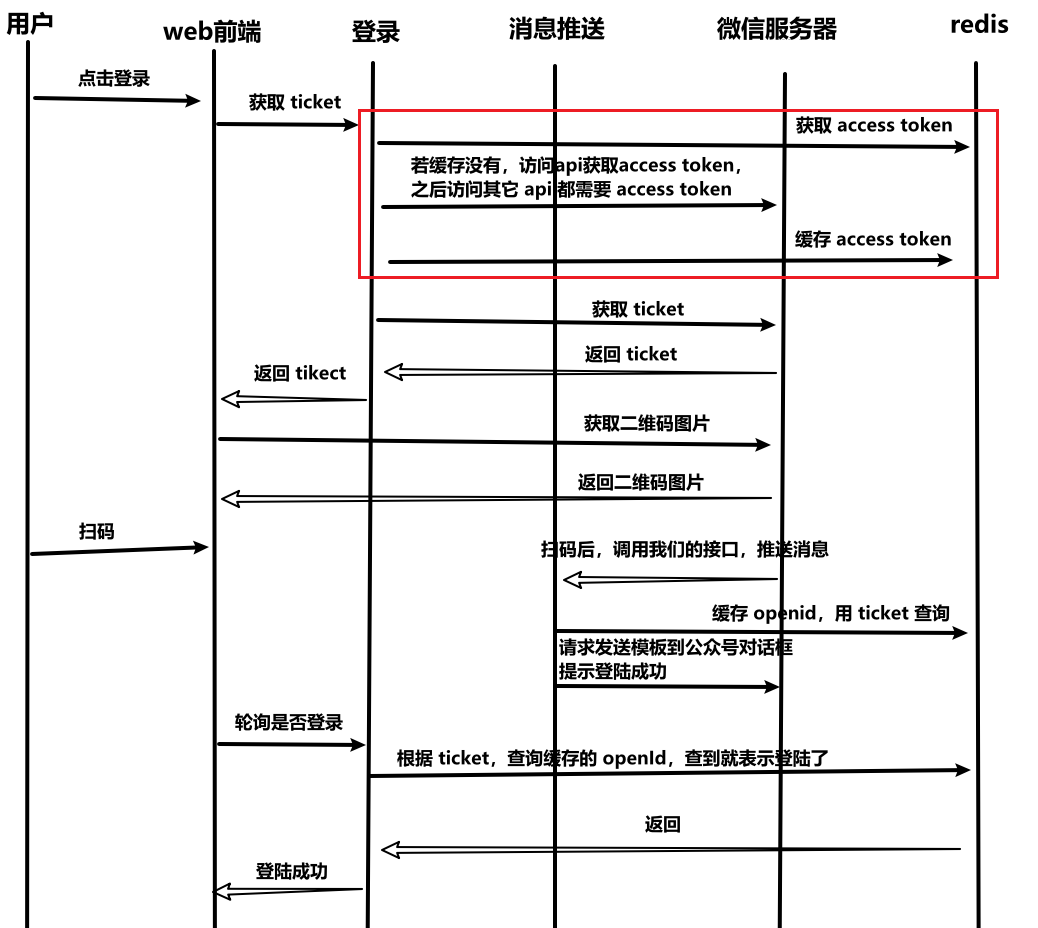

（2）时序图

access_token（微信公众号 api 调用的全局凭证）：用于验证应用身份并授权接口访问权限，有过期时间，因此需及时更新并缓存（避免频繁调用获取接口，并且微信也有每天获取次数的限制）。
先获取二维码 ticket（ticket 是二维码的唯一凭证，关联了二维码状态等信息，便于在数据库中查找二维码相关数据；同时会返回二维码 url，开发者可个性化生成二维码图；将 ticket 与二维码解耦，缓解了微信服务的生成压力），请求参数中的场景值可用于识别用户的扫描入口，便于开发者统计推广效果数据。
后续前端可用 ticket 换取二维码。
用户用微信扫码后：若未关注公众号，关注后会推送带场景值的关注事件；若关注了，推送带场景值的扫码事件。推送 xml 数据包中，包含 MsgType（消息类型）、Event（事件类型），根据类型可以判断消息是否是 "event"，事件是否是 SCAN/subscribe，已关注用户扫码/未关注用户关注，将登录成功。缓存用户的 openId，可用 ticket 作为 key 查询，以此判断用户是否登录。
后续web前端轮询校验是否登录（查询 ticket 对应的 openId，也可以给前端返回 jwt token）。

（3）对接文档

获取 Access Token：基础接口 / 获取接口调用凭据
生成带参数的二维码：服务号二维码 / 带参二维码 / 生成带参数的二维码
接收消息推送事件（扫描带参数二维码事件）：能力接入 / 基础消息与订阅通知 / 接收事件推送
发送模板消息：基础消息与订阅通知 / 模板消息 / 发送模板消息

（4）接口测试

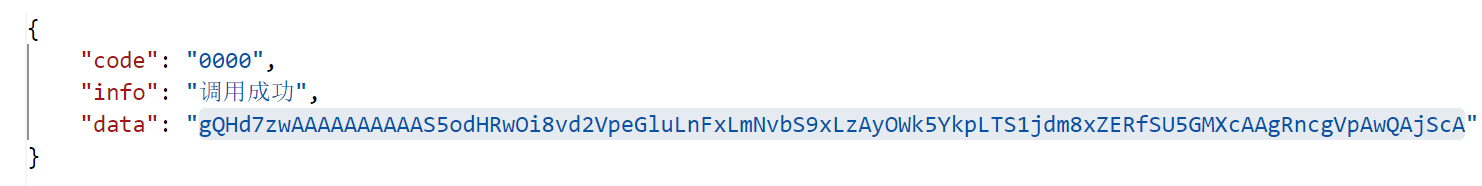

获取 ticket：

凭 ticket 换取二维码图片：

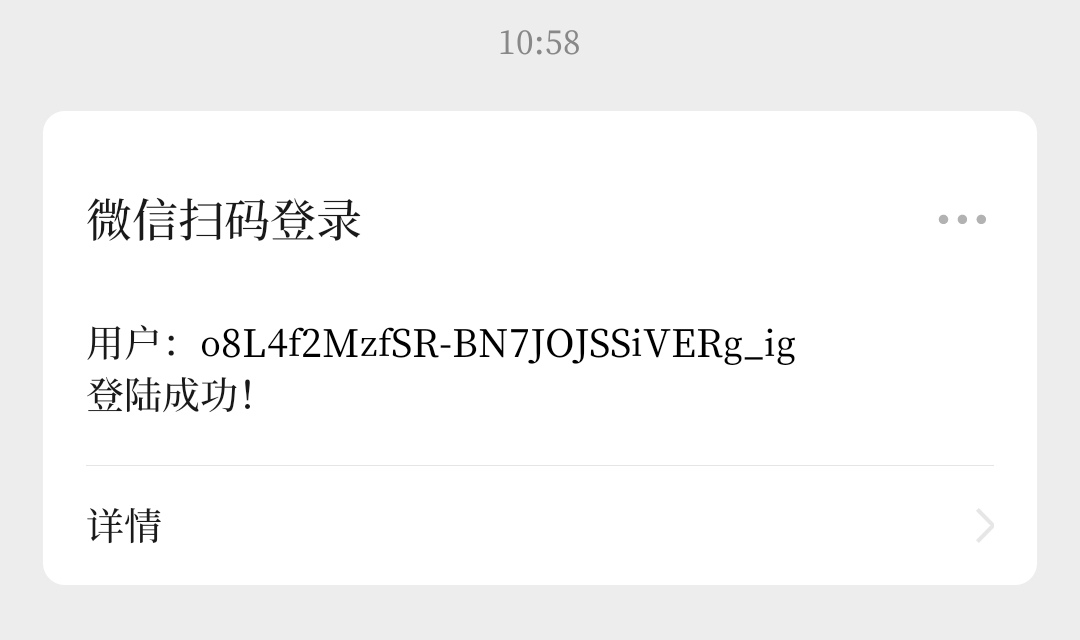

已关注用户扫码后，发送登陆成功通知模板：

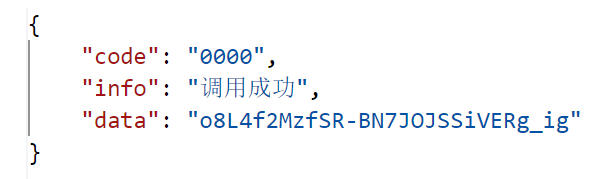

校验登录，返回 openId：

2、商品下单

（1）需求描述

用户下单后，后端创建订单+支付单，保存订单信息到数据库，返回支付宝支付的表单页面。用户支付后，更新数据库中订单的状态为已支付。

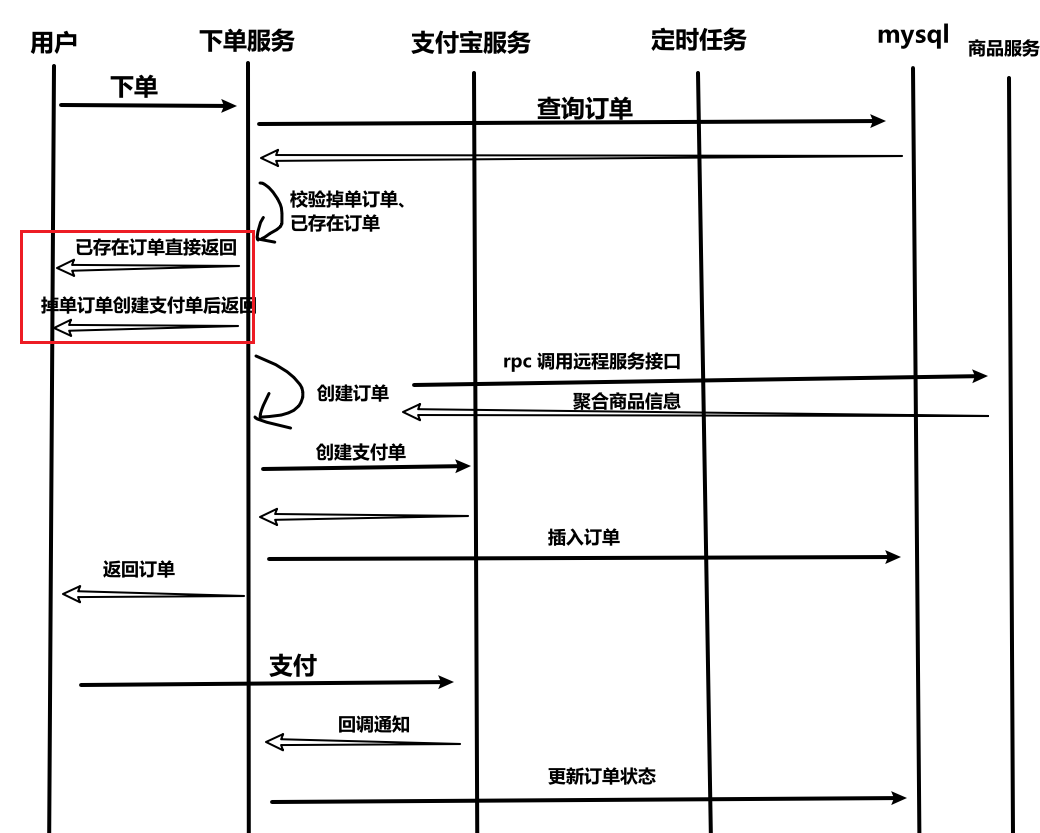

（2）时序图

创建订单：入参：用户id+商品id。

查询该订单：

① 若创建了，但没有创建支付单（CREATE 状态）（掉单），创建支付单后，更新订单状态为 WAIT_PAY、更新支付表单，并返回。

② 若创建了订单+支付单，直接返回。

③ 若没有创建该订单，创建订单+支付单，插入数据库后返回。

支付宝回调通知：用户支付后，支付宝回调通知用户已支付，我们需要更新订单状态为已支付，并将订单支付信息放入消息队列mq，以便异步解耦后续的业务，如：发货、充值、积分等。
如果回调通知处理订单状态失败（抛出异常），支付宝会在有限次数内重试，若依旧失败，我们需要进行补救处理：定时任务，每隔 3 秒钟扫描 WAIT_PAY 状态+超时 1 分钟的订单，向支付宝查询订单，若订单的交易状态为“交易成功”，则更新订单状态为已支付。

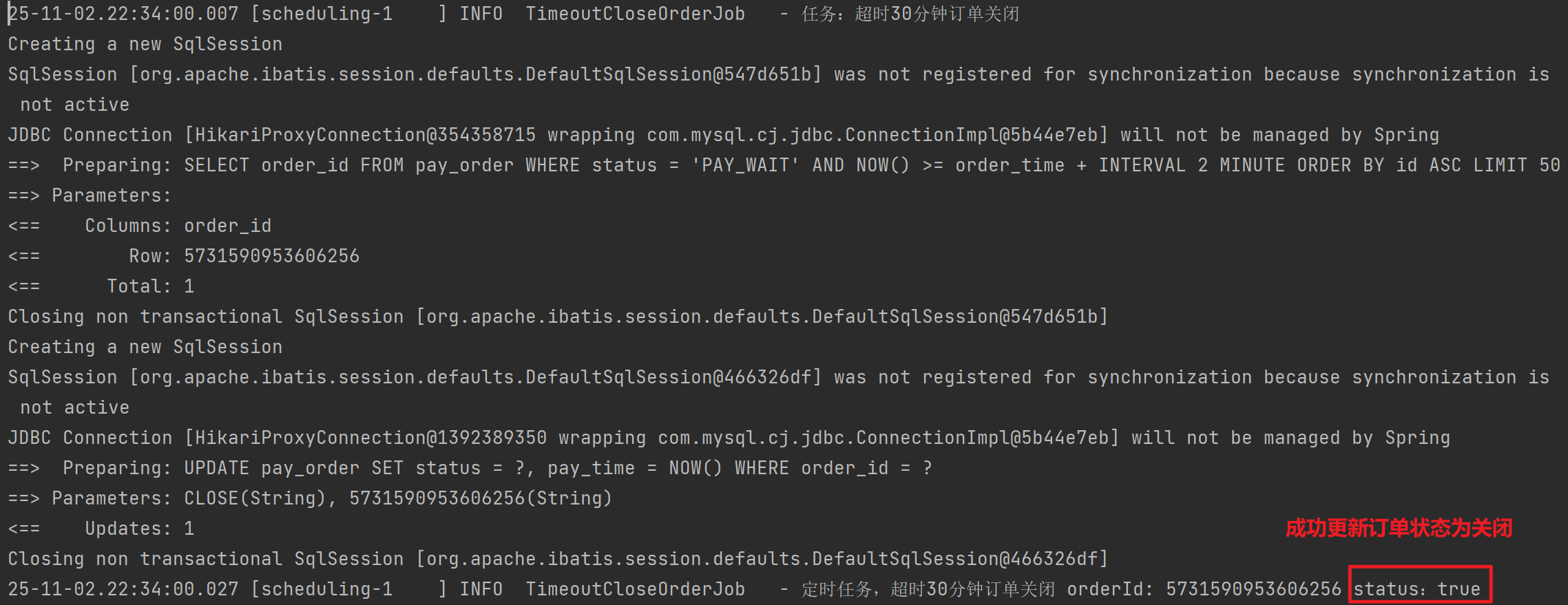

超时订单关闭：同样需要定时任务，每隔 10 分钟扫描 WAIT_PAY 状态+超时 30 分钟的订单，更新它们的状态为 CLOSE。

（3）对接文档

支付宝沙箱：快速接入 - 支付宝文档中心
支付宝异步回调通知：电脑网站支付如何设置异步通知 - 支付宝文档中心
订单查询接口：统一收单线下交易查询接口 - 支付宝文档中心

（4）接口测试

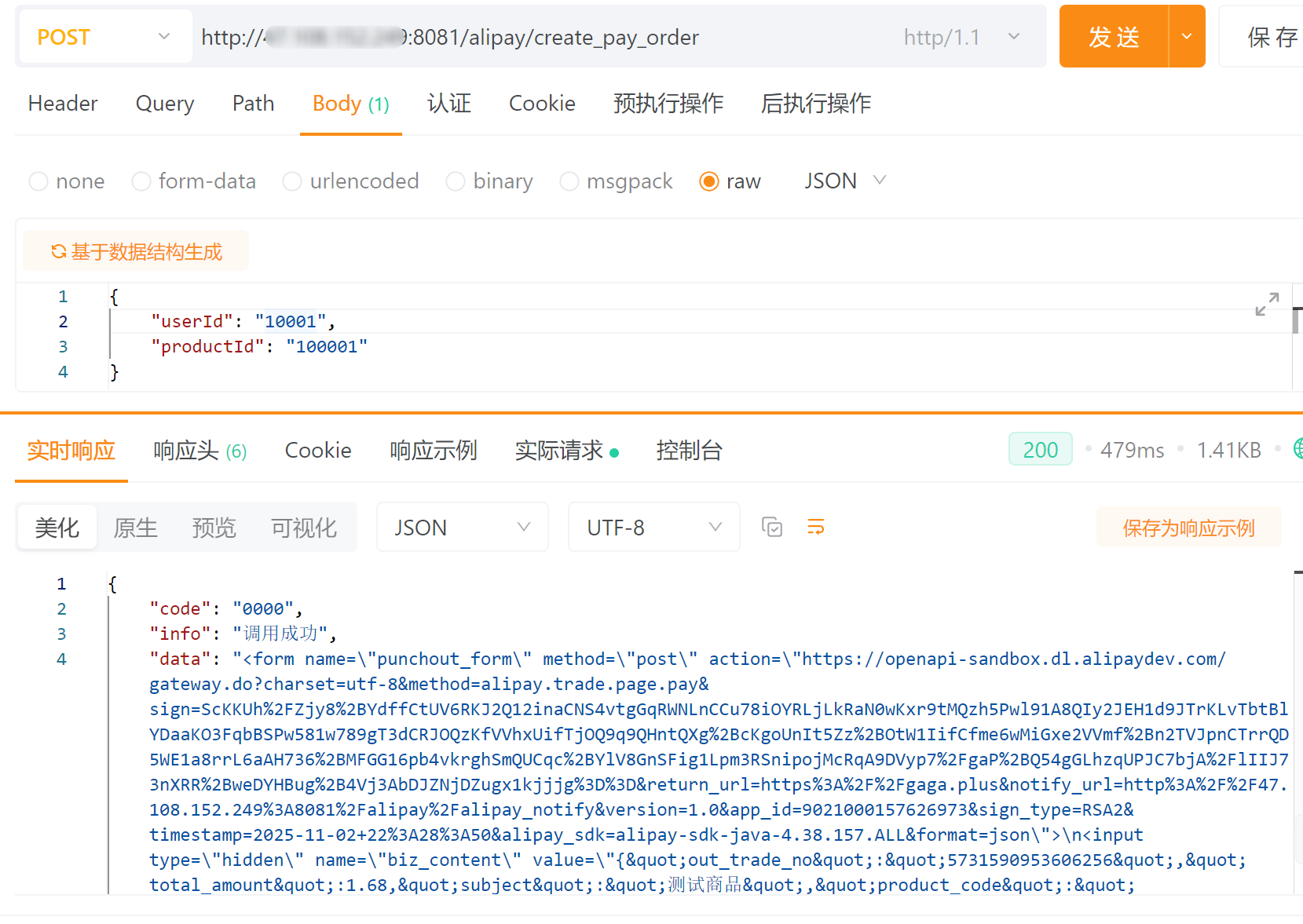

创建订单：

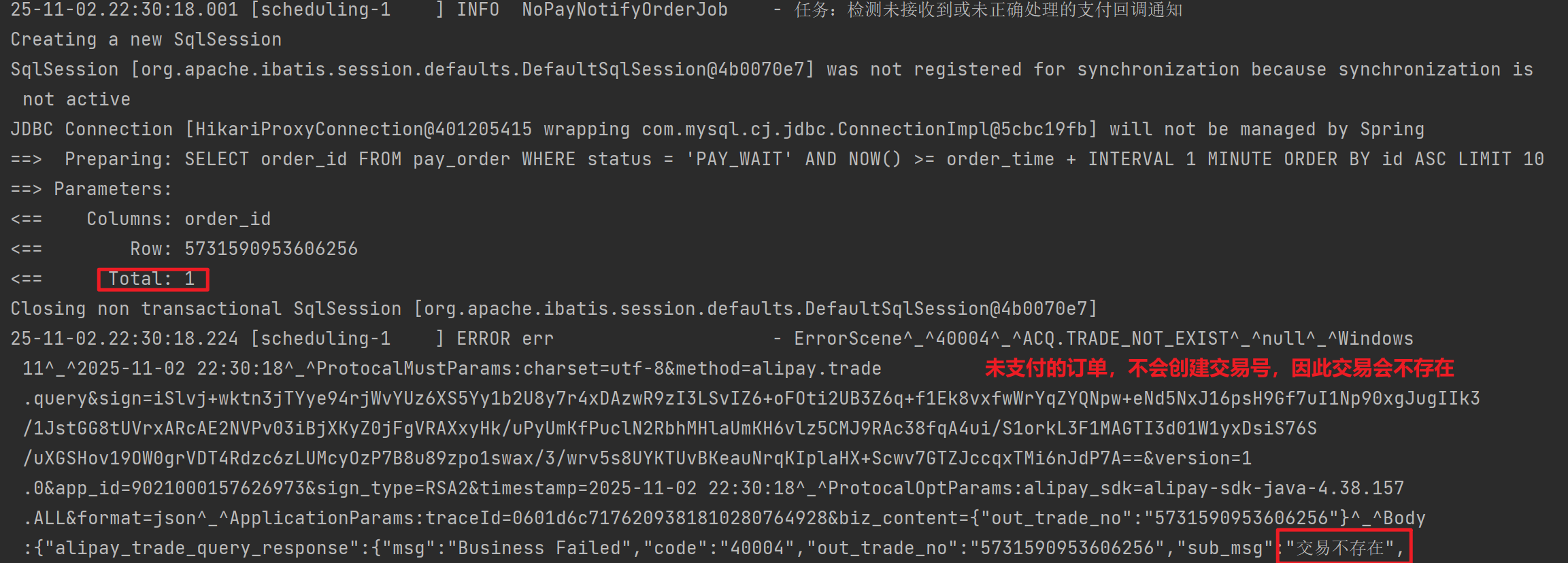

未正确处理支付回调的定时任务：

3、前端

（1）扫码登录

页面加载完后》访问后端获取 ticket》若成功，访问微信服务换取二维码》轮询校验用户是否扫码登录》登录成功，停止轮询、保存 token 到本地、跳转到下单首页。

（2）下单

页面加载完后》用户点击下单按钮》查看本地是否保存 token，若没有，跳转到扫码登录页；若有，访问后端创建订单》嵌入支付表单，并提交表单，跳转到支付宝支付页。

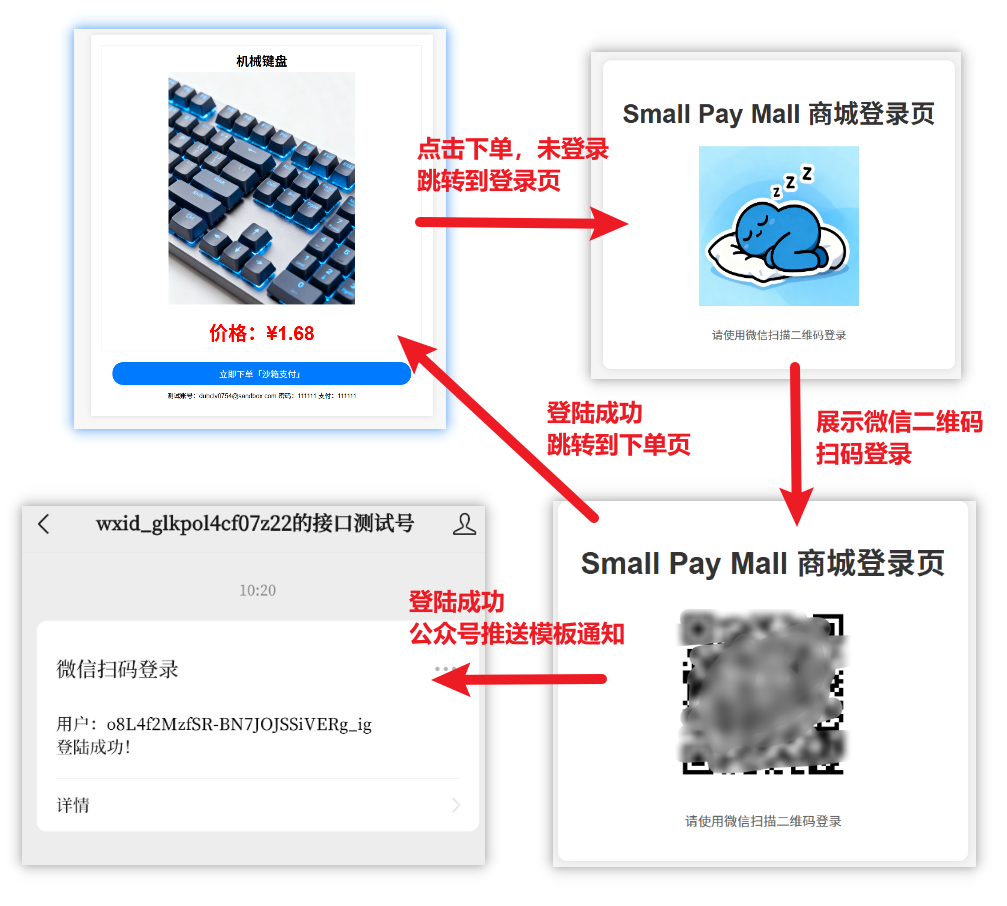

（3）功能测试

4、Docker 部署

（1）环境

制作 mysql（需要挂载 .sql 脚本）、redis、rabbitmq、以及它们的管理页面的 docker-compose，在同一自定义网络中。

修改项目配置文件的 mysql、redis、rabbitmq 连接信息（IP 使用容器名）。

遇到的 wsl 环境问题：（rabbitmq 一直重启不成功）Cookie file /var/lib/rabbitmq/.erlang.cookie must be accessible by owner only。解析：.erlang.cookie 是 RabbitMQ 用于节点间通信的安全凭证（类似 “密码”），为了防止泄露，RabbitMQ 强制要求其权限必须为 600（即 -rw-------），含义是：仅文件所有者（user）有读写权限。我的项目存储在 Windows 的 D: 盘（WSL 中挂载为 /mnt/d），而 Windows 文件系统（NTFS）与 Linux 文件系统的权限机制不同：

默认情况下，WSL 对 /mnt/d 等 Windows 分区使用 DrvFs 文件系统，不会真正存储 Linux 权限信息，导致所有文件 / 目录默认显示为 777（全权限），且 chmod 命令无效。
这直接导致 .erlang.cookie 无论怎么修改，权限始终不符合 RabbitMQ 的要求，启动失败。

解决方案：

# 重新挂载 Windows 分区并添加 metadata 选项：让 WSL 能在 Windows 文件上存储 Linux 权限信息（如 600），使 chmod 命令生效。
# 配置 wsl.conf 中的权限掩码：通过 umask 和 fmask 统一设置新建文件 / 目录的默认权限，避免默认 777。# 编辑 WSL 配置文件
sudo vi /etc/wsl.conf# 添加以下内容
[automount]
options = "metadata,umask=022,fmask=111"  # 核心：启用 metadata 并设置默认权限掩码# 未来版本支持后可添加（当前版本可能无效，提前配置无副作用）
[filesystem]
umask = 022# 修正 Shell 的 umask：确保新建文件的权限不会因 WSL 版本问题被重置为 000（过松）。
vi ~/.bashrc
# 文件尾添加
# 修复默认权限为 000 的问题（强制设置为 022）
if [ "$(umask)" = "000" ]; thenumask 022
fi# 保存后生效
source ~/.bashrc  # 立即生效，无需重启# 重启
wsl --shutdown  # 完全关闭 WSL 子系统
wsl修改文件权限：
sudo chmod 600 rabbitmq/data/.erlang.cookie
查看文件权限：
ls -la rabbitmq/data/.erlang.cookie

执行：

docker-compose -f docker-compose-environment.yml up -d

进入 rabbitmq 容器，启动管理页面（其它管理页面直接到 docker 管理页面点）：

# 启动
rabbitmq-plugins enable rabbitmq_management# 访问，也可以直接在 docker 管理页面进入
wsl ip + 外部访问容器的端口

（2）应用

制作后端服务镜像 dockerfile，制作前后端 docker-compose，一键部署。

（3）内网穿透

配置：新增代理的客户端，IP 和端口用容器名和容器端口。

[[proxies]]
# 代理应用名称，根据自己需要进行配置
name = "small-pay-mall-prod"
# 代理类型 有tcp\udp\stcp\p2p
type = "tcp"
# 客户端代理应用IP
localIP = "small-pay-mall"
# 客户端代理应用端口
localPort = 8080
# 服务端反向代理端口；提供给外部访问
remotePort = 8082[[proxies]]
# 代理应用名称，根据自己需要进行配置
name = "small-pay-mall-nginx"
# 代理类型 有tcp\udp\stcp\p2p
type = "tcp"
# 客户端代理应用IP
localIP = "small-pay-mall"
# 客户端代理应用端口
localPort = 80
# 服务端反向代理端口；提供给外部访问
remotePort = 8083

docker-compose：跟应用使用同一个自定义网络。（因为 frpc 跟应用的 docker-compose 不在同一个文件夹下，所以指定 my-network 实际上是创建了 fpc_my-network，会导致不在同一个网络下。）

    networks: # 网络名会自动加一个前缀--docker-compose.yaml 所在目录名my-network:networks: # 指定已存在的网络my-network:external: true  # 声明这是一个外部已存在的网络name: docs_my-network  # 明确指定网络的实际名称（不带前缀）

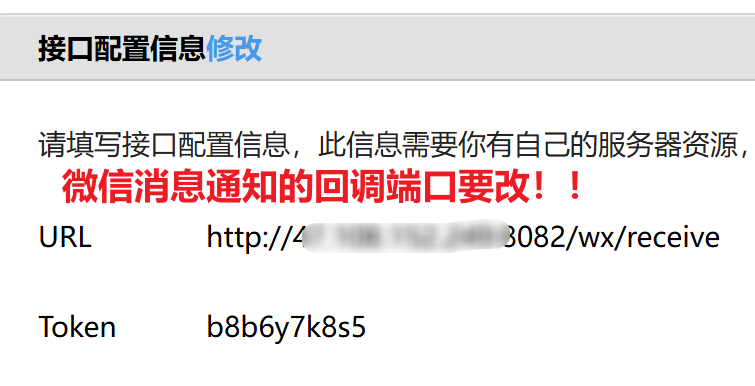

在云服务器禁用应用端口号 8082、8083 的防火墙。

一键部署。

六、DDD 架构业务实现

1、DDD 架构对比 MVC 分析

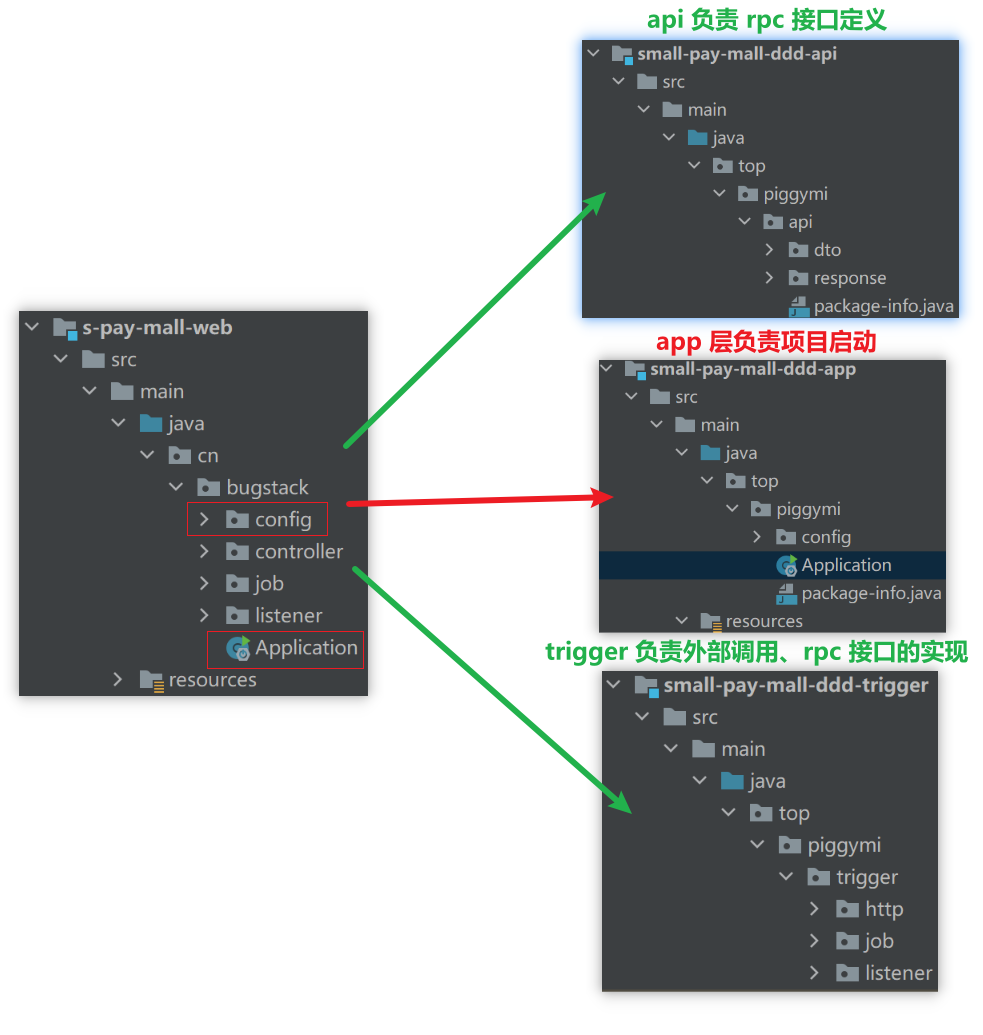

（1）web 层的拆分

问题：mvc 中，把项目启动（项目启动配置、启动类）+各种外部调用我们的方式（监听器、定时任务、controller http 调用等），都放到 web 层中，非常杂乱臃肿，职责不清晰。

拆分：app 层只负责项目的启动（配置+启动类）；trigger 层只负责各种调用我们的方式（前端 http 通信调用 controller、定时任务、mq 监听、rpc 通信等）

再拆分：在微服务架构中，我们需要用到 rpc 让独立运行的不同服务相互通信。把 controller、dto 都放到 trigger 包只适合 http 通信（前端只需要知道 URL 和 DTO 格式，不需要关心 controller 的代码），但是rpc 不适应。因为把整个 controller 都打包给别人是没必要的（我们也不想暴露具体实现），所以需要把 controller 接口定义、dto （其它服务调用我们接口的规则）放到 api 层，这样只需要打包 api 即可（让契约和实现解耦）。

（2）让 service 和 domain 充血

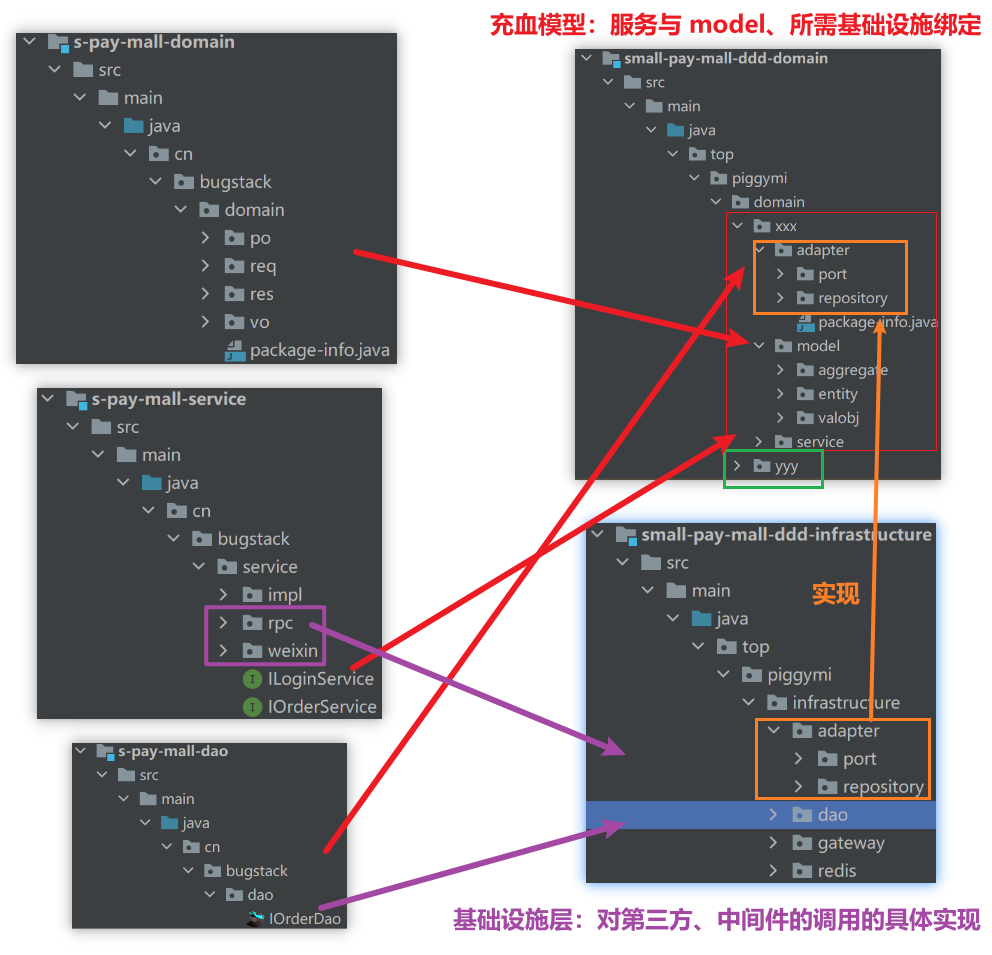

问题：mvc 把所有实体类都放在 domain 层下，所有人混着用，导致实体类被不断地修改填充各种各样的属性（后面的人觉得前人写的这个实体类跟我需要的差不多，就加点东西再用），一个实体混杂太多参数，文档及项目难以维护、测试困难低效（一个小改动就要测试各种情况），这都是职责不清晰带来的困扰。service 和 dao 层也是同理，把所有业务以及对第三方、数据库、中间件的调用，都放在同一个包下，随着业务的堆积，难以知道是否有前任写过某个服务，自己又冗余创建一个，导致代码混乱且难以维护。

充血模型：不同业务放到不同的领域模型之下，设施配备齐全（订单需要的业务、对第三方接口的调用、数据库、中间件的调用，按需配置，不受其它领域的影响）。

充血对象：让实体类不仅有属性，还配备各种它需要的工具，比如：把某个属性进行类型转换、校验订单状态是否匹配等。

基础设施层专门用于实现我们的项目对其它接口的调用（第三方、数据库、中间件等），各个领域只需要定义基础设施的接口，基础设施层实现接口（基础设施引用领域，倒置引用），目的是对领域隐藏具体的实现，防止对基础设施层进行混乱地 ”按需“ 修改。

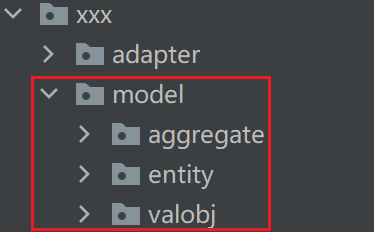

（3）model 的划分

实体类（用于改变持久化值）、值对象（用于定义枚举、只读对象）、聚合对象（多个实体对象组合，聚合内规范事务一致性的范围）。

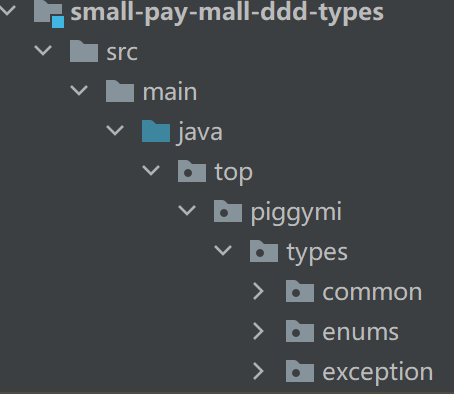

最后，types 层放公共部分（mvc 中的 common 层）。

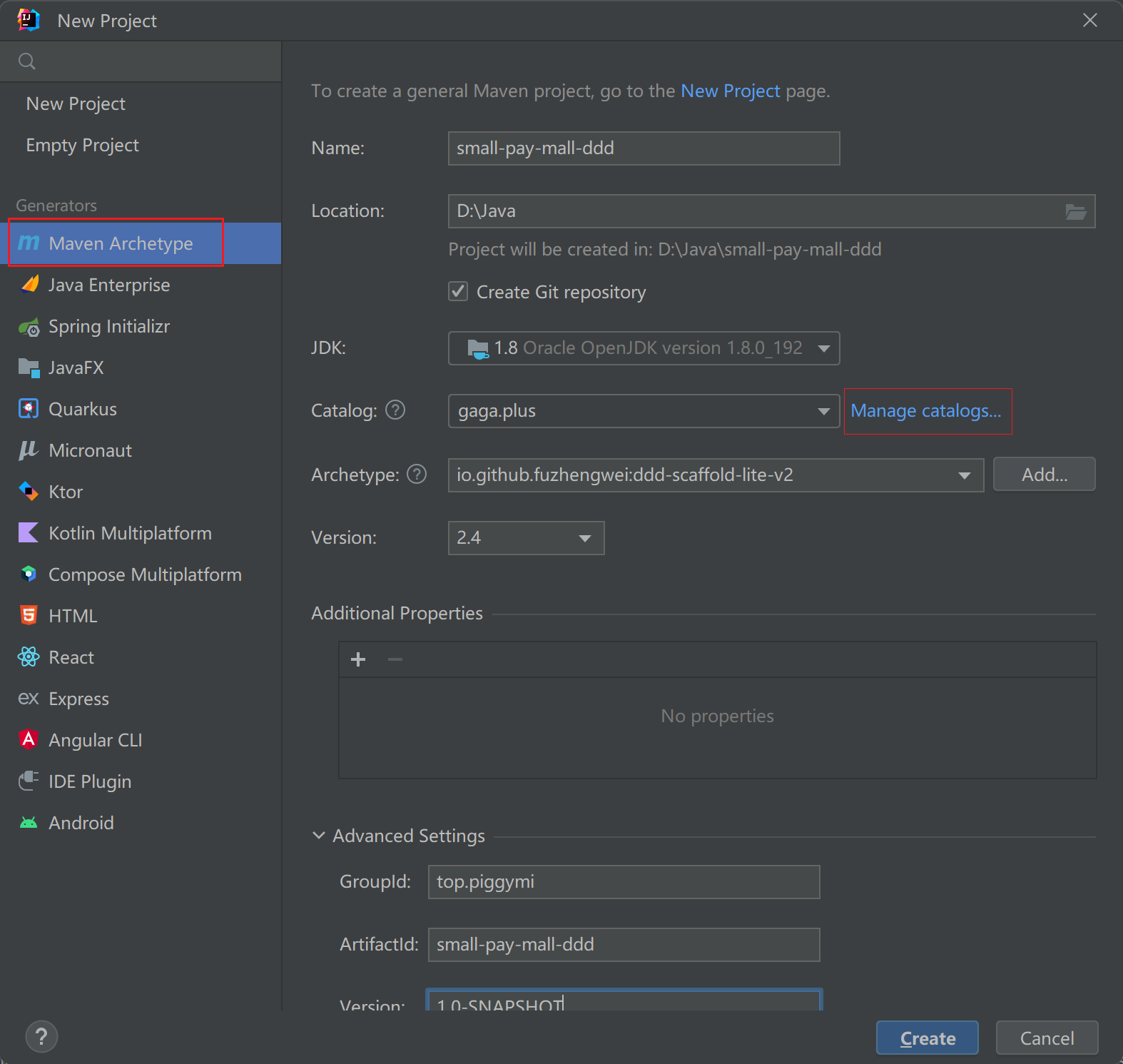

2、脚手架创建初始化工程

把数据库连接配置好，注释掉 mybatis 启动一下试试。

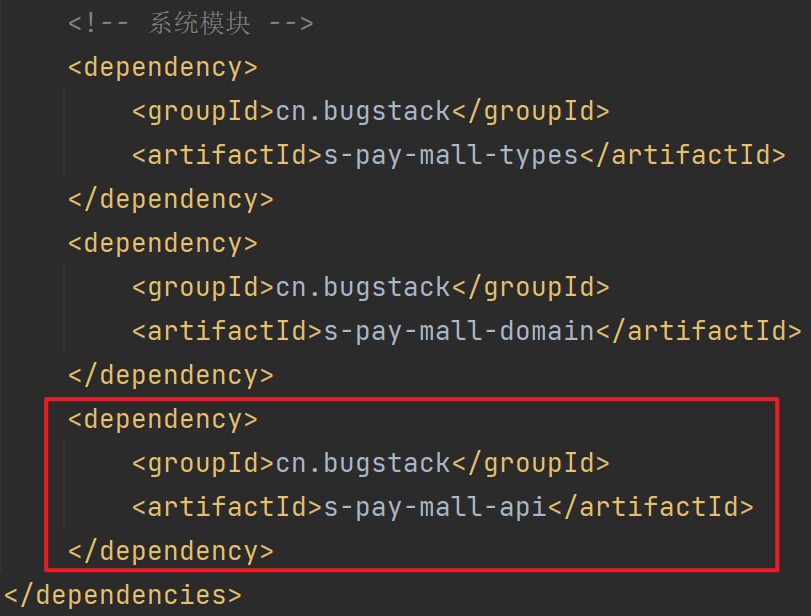

因为 trigger 要实现 api 的接口，所以需要引用 api 的包（倒置引用，避免把具体实现暴露给 api）：

因为基础设施层需要实现 domain 层的接口，所以需要引用 domain 的包（倒置引用）：

3、微信扫码登录重构

（1）微信公众号普通消息推送

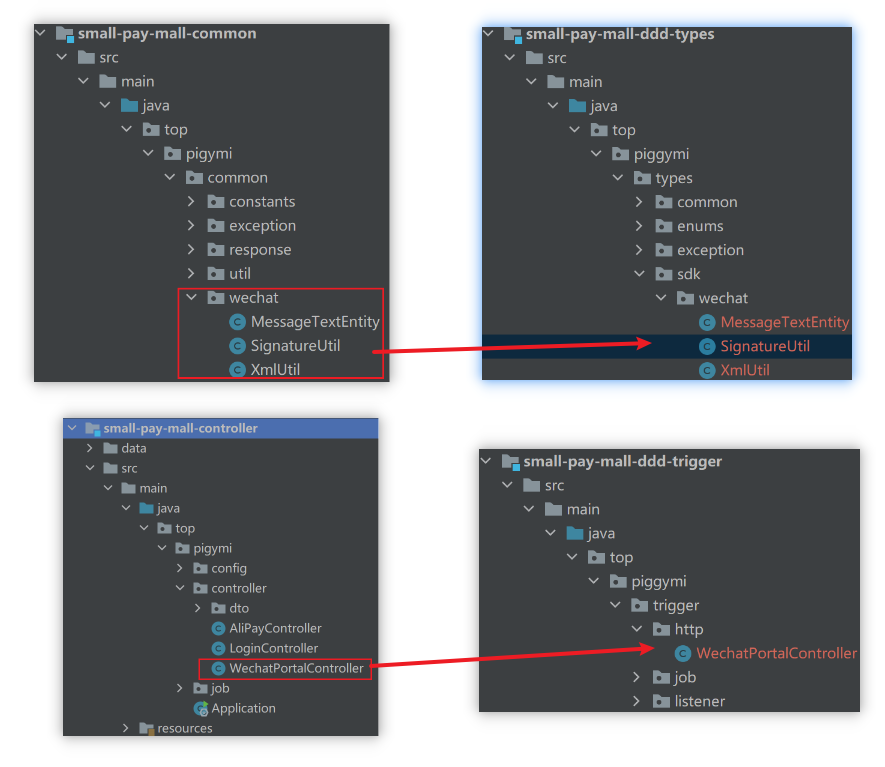

公共微信 sdk 工具包》 types；controller 》trigger

（2）扫码登录及校验

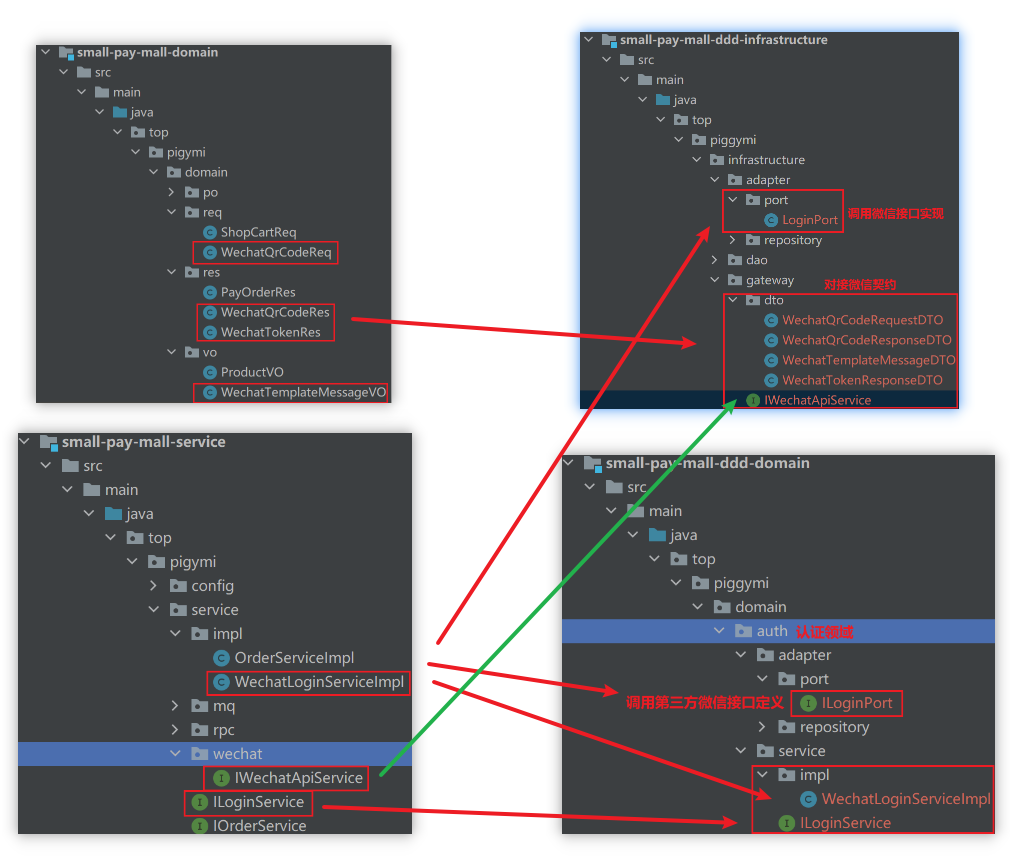

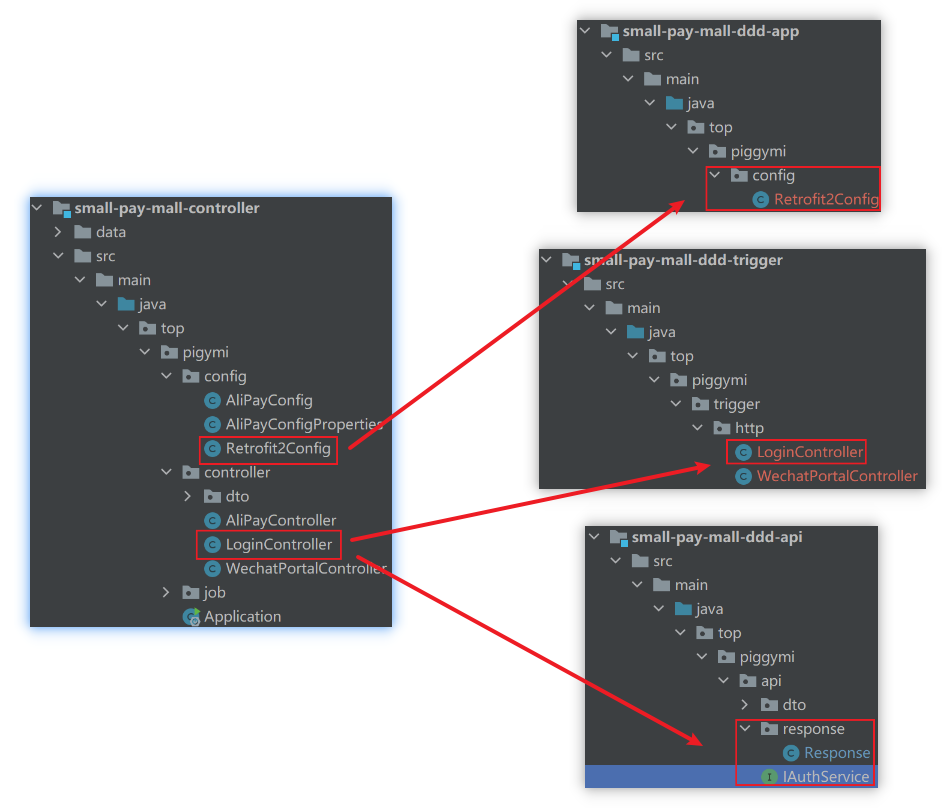

登陆服务，将业务的实现与第三方微信接口对接的实现分开，可以分组协同开发，职责清晰，效率更高。adapter：对两个接口（业务层定义的接口和微信接口）进行对接。

4、下单支付宝支付重构

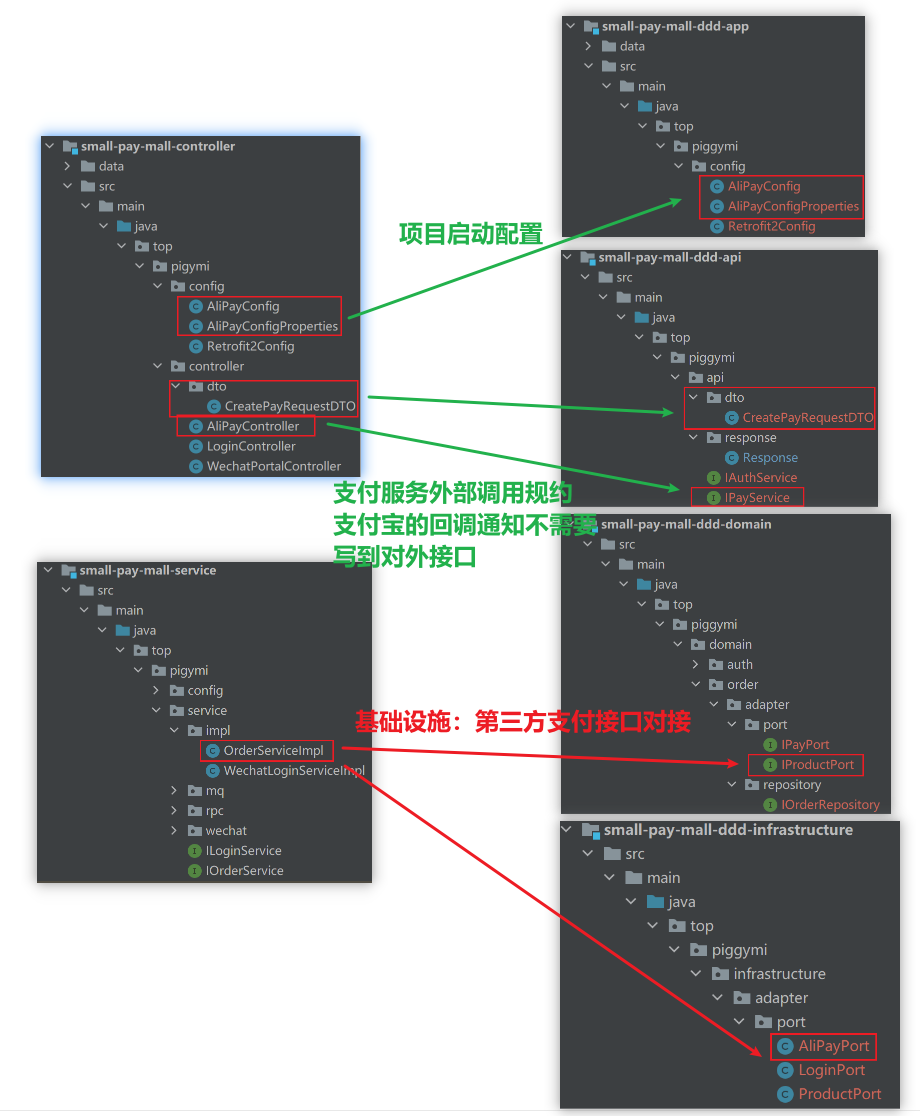

（1）创建订单

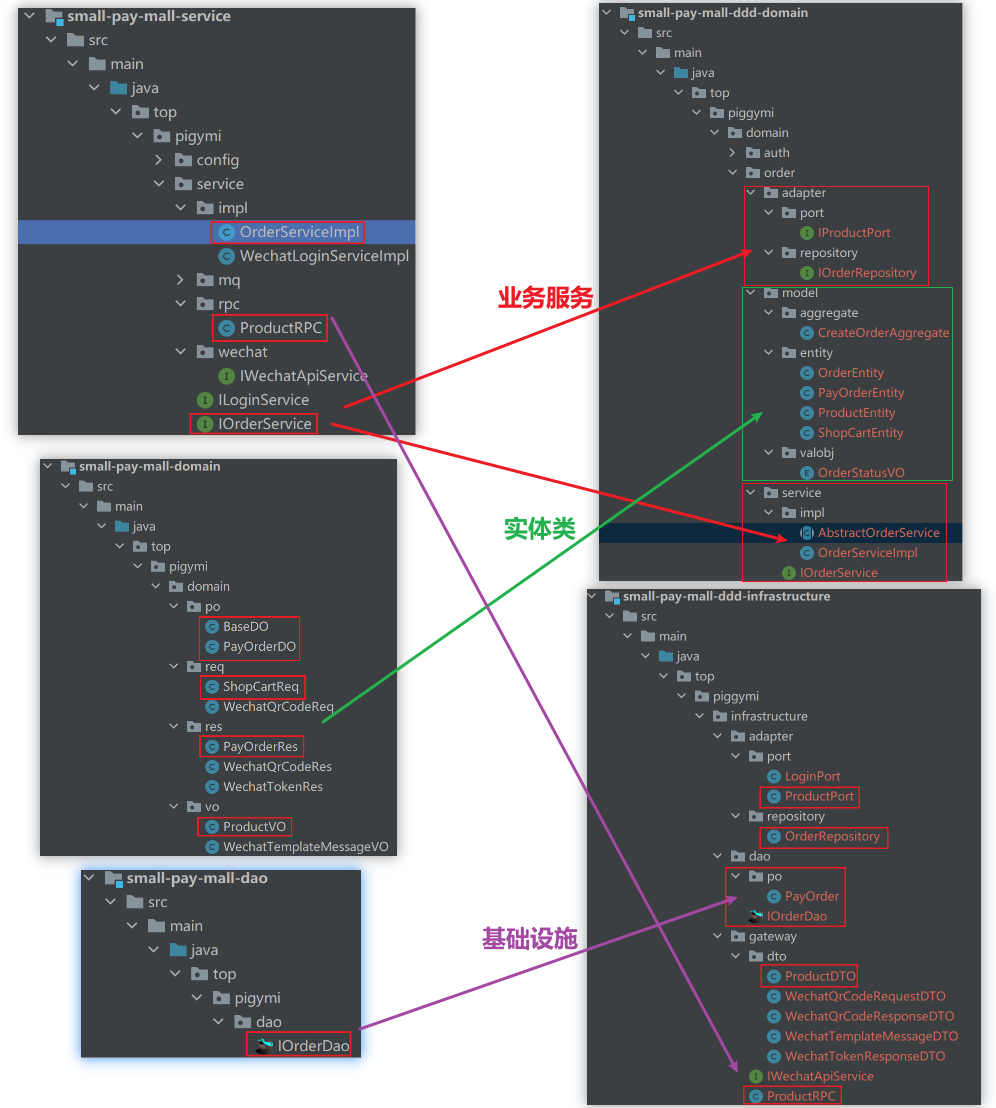

订单创建，把原订单服务的实现，拆成实现抽象类（订单服务共有的创建操作 AbstractOrderService）、更具体的实现（继承抽象类，具体实现了保存订单操作 OrderServiceImpl，因为普通、秒杀、预售订单的保存细节有可能不同）、rpc 调用商品服务和操作数据库的服务。并且所有需要的实体类都放在订单领域，不会使用其它领域、层级的实体类。基础层的 adapter 实现了订单服务调用基础服务的接口和商品服务接口、数据库操作接口的对接，订单服务可以直接把 ShopCar 传入基础设施调用接口，基础设施的 adapter 在调用具体实现前，再把 ShopCar 转换为其需要的入参（如数据库 PayOrder）。
