硬件 - CadenceAllegro入门使用常见问题
目录
Cadence&Allegro
-------------UI界面类的------------
1.修改默认网络名颜色
2.网络标签Alias无法脱离网络单独放置
3.修改默认元件名颜色
4.修改电源名颜色
5.网格不够宽
-------------设计时可能遇到的------------
1.不同页直接相同网络名，要用跨页符
2.原理图设计好了，如何开始进行Layout
Cadence&Allegro
-------------UI界面类的------------
1.修改默认网络名颜色

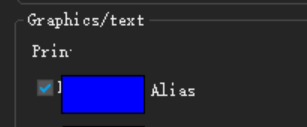

Options -> Preferences -> Alias 更换默认颜色
2.网络标签Alias无法脱离网络单独放置
这软件就这样，无需理会；

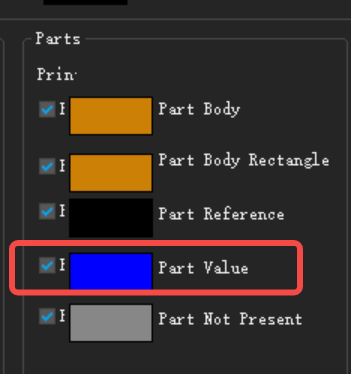

3.修改默认元件名颜色

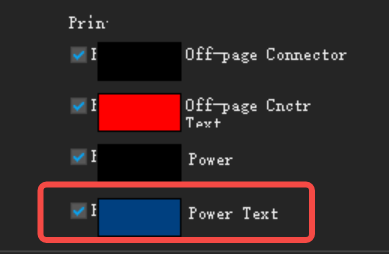

4.修改电源名颜色
5.网格不够宽

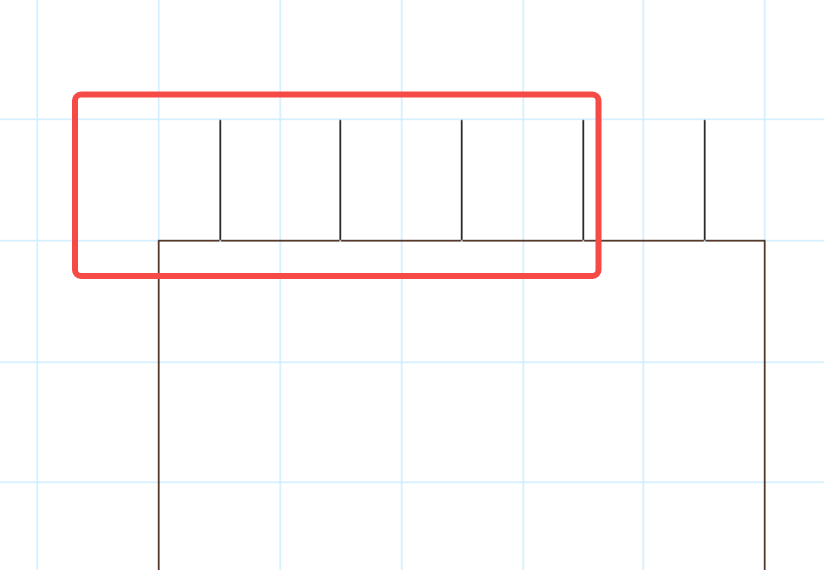

使用时发现网格不够宽，经常出现这样的问题；
两种方法：

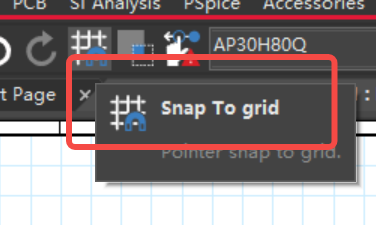

1.点这里，让你放置线、元件啥的可以脱离网格；

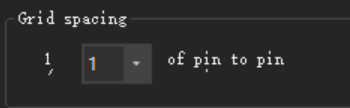

2.Options -> Grid Display -> Gird spacing 把默认的1，1改成1，2或者再多点；
-------------设计时可能遇到的------------

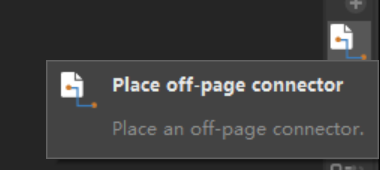

1.不同页直接相同网络名，要用跨页符
2.原理图设计好了，如何开始进行Layout

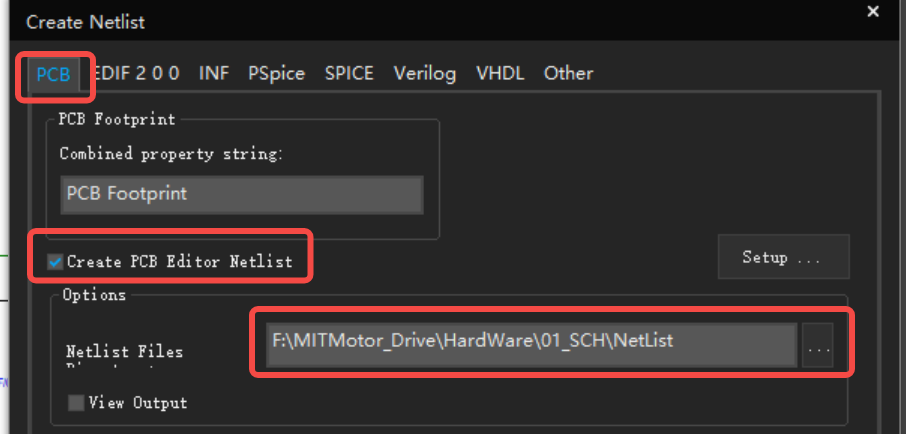

第一网表输出：Tools -> Create Netlist(创建网表)

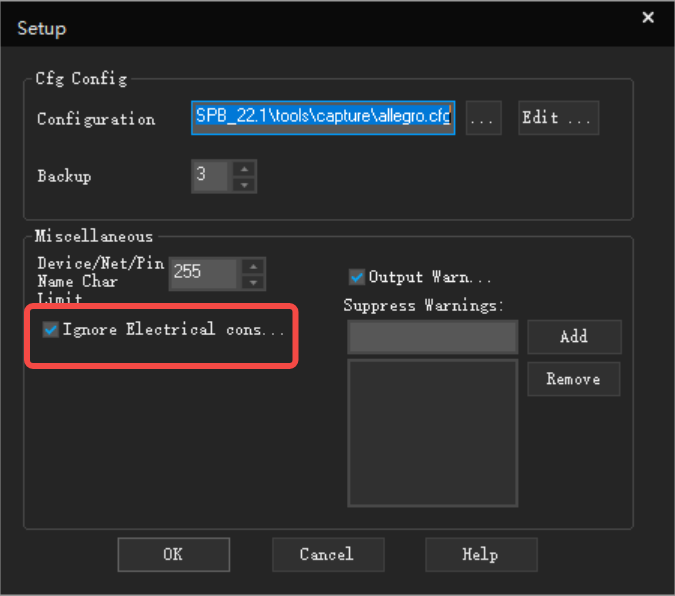

点击Setup

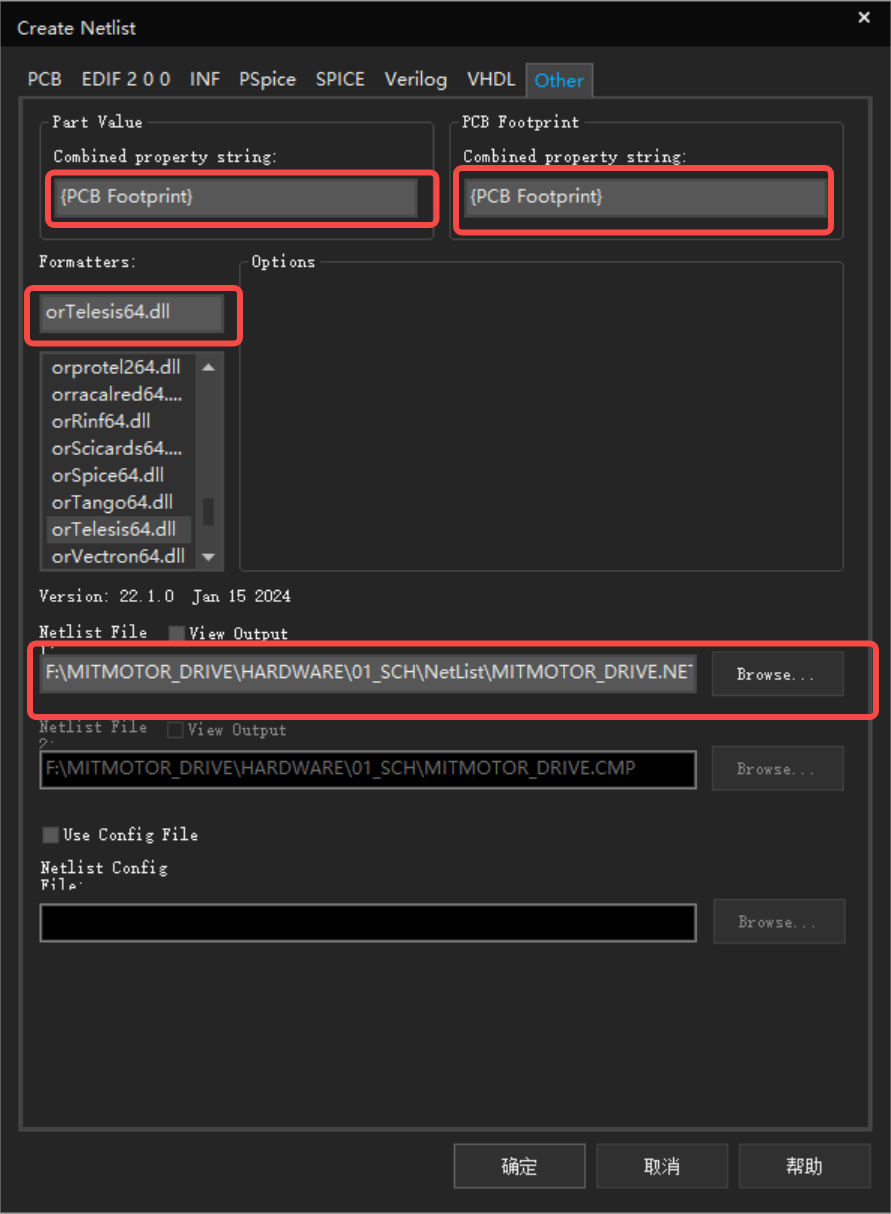

第三网表输出：Tools -> Create Netlist(创建网表)
检查原理图中各元件PCB Footprint：右键工程文件.dsn，编辑对象属性(Edit Object Properties)，看一下每个元件是否都有Footprint了；
Allegro中指定路径Setup(设置) -> User Preferences(用户偏好设置) -> Paths -> Library
devpath 网表
padpath PCB封装焊盘
psmpath PCB封装
Allegro导入网表和放置元件首先，打开Allergro，创建一个PCB文件；
然后File(文件) -> import(导入) -> Logic/Netlist

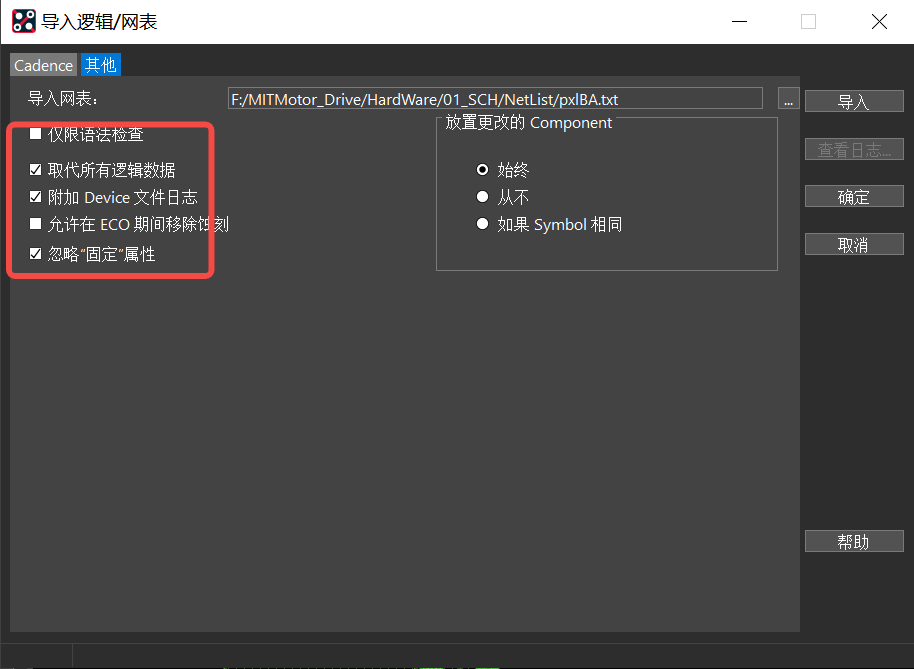

导入第一网表
导入第三网表

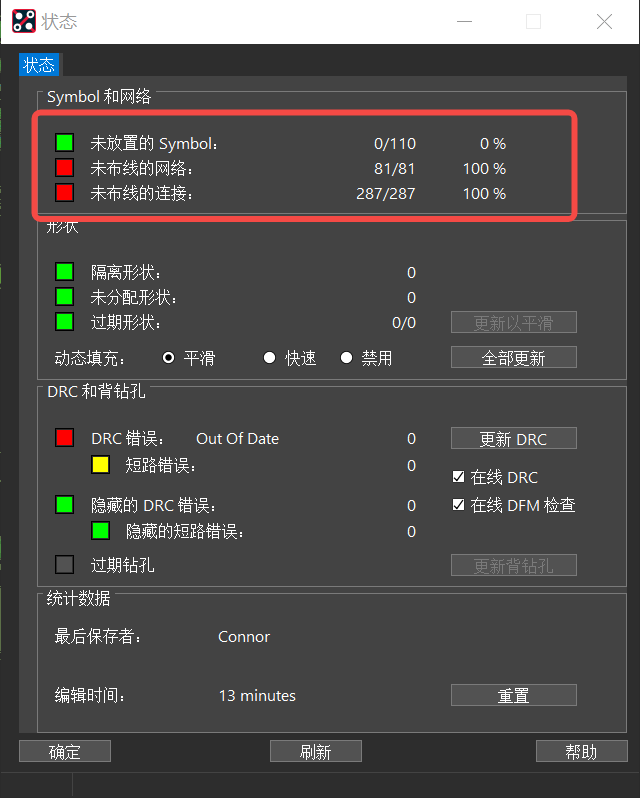

之后点击显示 -> 状态，能看到新导入的元件没放置

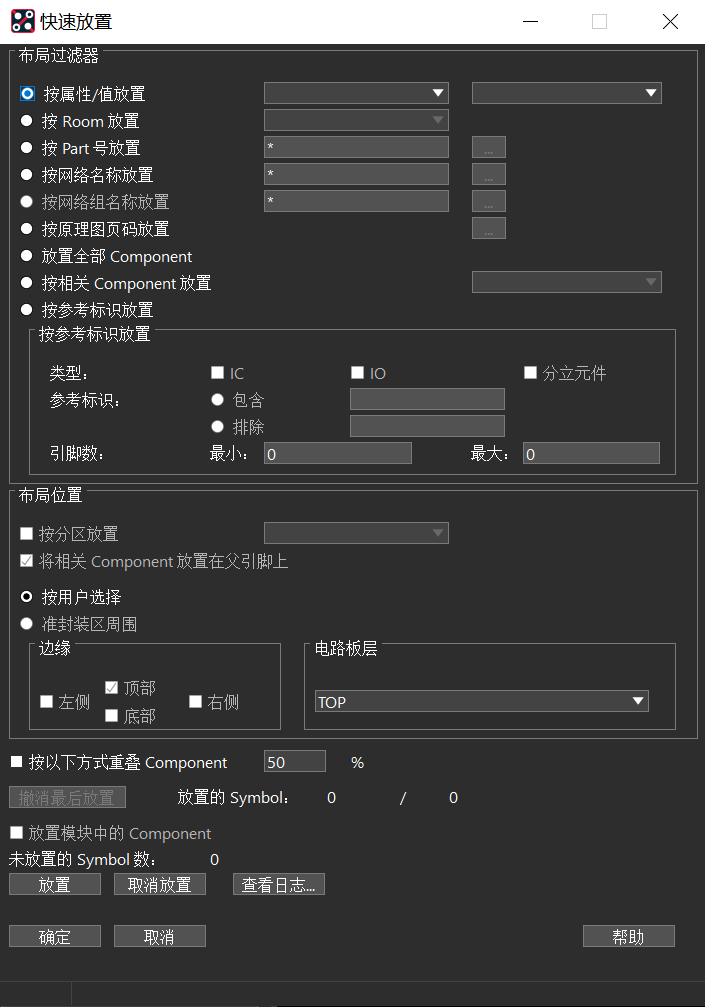

放置->快速放置，点击完放置后在背景板的地方，点一下左键。

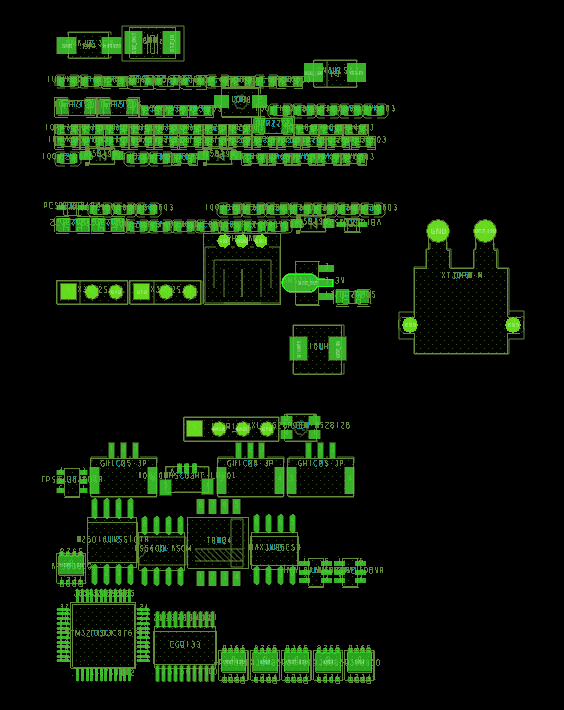

会发现元件全都放出来了，这里我把飞线去掉了，在显示那里点击隐藏飞线-全部；
