清除BSS段(ZI段)

1、C语言中的BSS段

(1)程序里的全局变量，如果它的初始值为0，或者没有设置初始值，这些变量被放在BSS段里，也叫ZI段。

char g_Char = 'A';
const char g_Char2 = 'B';
int g_A = 0;  // 放在BSS段
int g_B;      // 放在BSS段

(2)BSS段并不会放入bin文件中，否则也太浪费空间了。 在使用BSS段里的变量之前，把BSS段所占据的内存清零就可以了。

(3)注意：对于keil来说，一个本该放到BSS段的变量，如果它所占据的空间小于等于8字节自己，keil仍然会把它放在data段里。只有当它所占据的空间大于8字节时，才会放到BSS段。

int g_A[3] = {0, 0};   // 放在BSS段
char g_B[9];           // 放在BSS段int g_A[2] = {0, 0};   // 放在data段
char g_B[8];           // 放在data段

2、清除BSS段

2.1、BSS段在哪？多大？

(1)在散列文件中，BSS段(ZI段)在可执行域RW_IRAM1中描述，.ANY (+RW +ZI)：

• RW:：可读可写的数据段
• ZI：BSS段

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************LR_IROM1 0x08000000 0x00100000  {    ; load region size_regionER_IROM1 0x08000000 0x00100000  {  ; load address = execution address*.o (RESET, +First)*(InRoot$$Sections).ANY (+RO).ANY (+XO)}RW_IRAM1 0x20000000 0x00030000  {  ; RW data.ANY (+RW +ZI)}
}

(2)BSS段(ZI段)的链接地址(基地址)、长度，使用下面的符号获得：

2.2、怎么清除BSS段

2.2.1、汇编码

IMPORT |Image$$RW_IRAM1$$ZI$$Base|
IMPORT |Image$$RW_IRAM1$$ZI$$Length|
IMPORT memsetLDR R0, = |Image$$RW_IRAM1$$ZI$$Base|       ; DEST
LDR R1, = |Image$$RW_IRAM1$$ZI$$Length|     ; Length
BL memset

2.2.2、C语言

(1)方法1 声明为外部变量，使用时需要使用取址符：

extern int Image$$RW_IRAM1$$ZI$$Base;
extern int Image$$RW_IRAM1$$ZI$$Length;memset(&Image$$RW_IRAM1$$ZI$$Base, 0, &Image$$RW_IRAM1$$ZI$$Length);

(2)声明为外部数组，使用时不需要使用取址符：

extern char Image$$RW_IRAM1$$ZI$$Base[];
extern int Image$$RW_IRAM1$$ZI$$Length[];memset(Image$$RW_IRAM1$$ZI$$Base[], 0, Image$$RW_IRAM1$$ZI$$Length);

3、map文件

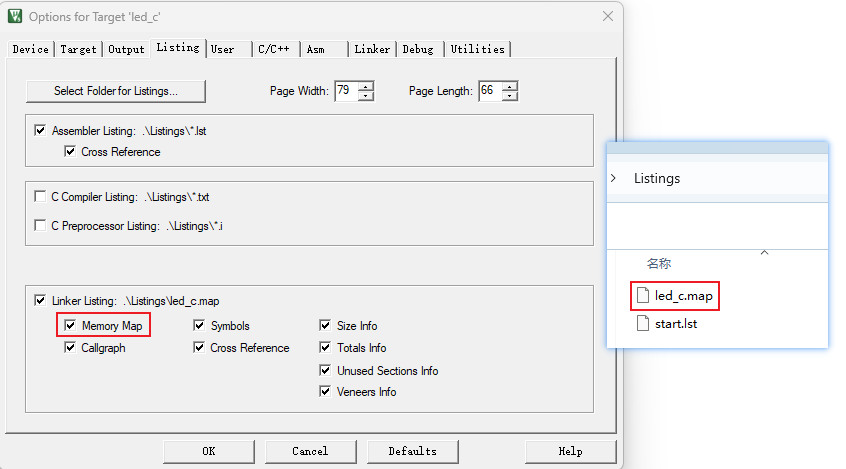

(1)在Listings文件下能找到map文件

(2)通过map文件查看变量所属的段

• g_val_a在.data段

g_val_a                                  0x20000004   Data           4  main.o(.data)

• g_val_b在.bss段

g_val_b                                  0x2000000c   Data          40  main.o(.bss)
