计算机网络自顶向下方法32——网络层 网络层概述 转发和路由选择，数据平面和控制平面（传统方法，SDN方法） 网络服务模型
网络层深度解析（一）：概述、平面分离与服务模型
网络层是互联网协议栈中最具核心地位的层次之一，它实现了主机到主机的通信服务，是连接全球所有端系统的基石。
一、网络层概述与核心价值
1. 核心职责
网络层负责将报文段从发送主机一路传输到接收主机。为此，它必须完成两大核心任务：
转发：当数据包到达路由器的一条输入链路时，路由器必须将其移动到适当的输出链路。这是一个局部的、高速的操作。
路由选择：确定数据包从源到目的地所采用的端到端路径。这是一个全局的、相对低速的计算过程。
2. 与运输层的关系
这是一个至关重要的区分：
运输层：为运行在不同主机上的进程提供逻辑通信。
网络层：为不同主机提供逻辑通信。
3. 网络层主要实现方式
数据报网络：互联网所采用的方式。无连接服务，每个数据包独立路由。
虚电路网络：源于电信网络。面向连接服务，在数据流动前先建立虚电路。
二、转发与路由选择：数据平面与控制平面
为了应对日益复杂的网络规模和管理需求，现代网络架构将路由器的功能明确划分为两个层面：数据平面和控制平面。
1. 基本概念
数据平面：决定到达路由器的数据包如何转发到输出链路。它处理的是微观、局部、快速的操作，通常由硬件实现。
控制平面：决定数据包从源到目的地的端到端路径。它处理的是宏观、全局、相对慢速的计算，通常由软件实现。
2. 传统方法：每路由器控制
在互联网早期，控制平面功能以分布式的方式实现：
工作机制：每个路由器内部都运行着路由选择算法（如OSPF, BGP），路由器之间通过交换路由选择报文来通信。
决策依据：每个路由器根据获取的网络信息，独立计算其转发表。
类比：就像一群司机，每个人都拿着自己的地图（路由算法），通过互相问路（交换路由信息），各自决定自己的行车路线（计算转发表）。

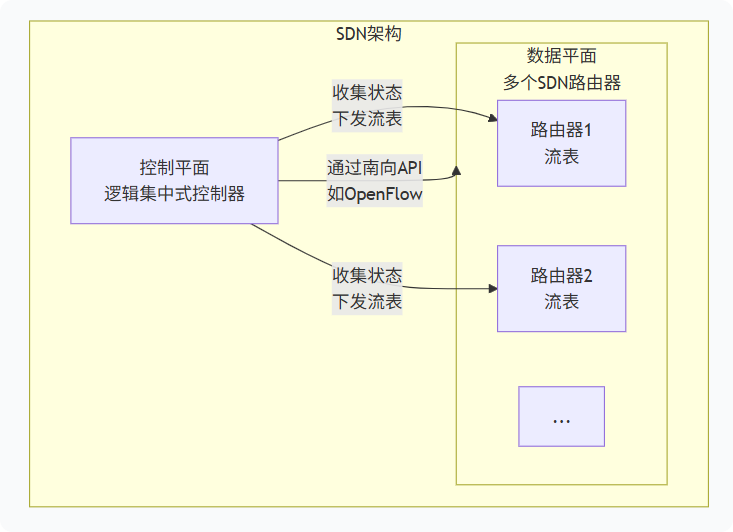

3. SDN方法：逻辑集中式控制
软件定义网络是一种革命性的控制平面实现方式：
核心思想：将网络的控制平面与数据平面分离。控制平面功能从各个路由器中抽离出来，由一个集中式的控制器（通常是一个服务器集群）来执行。
工作机制：
控制器通过一个南向API与网络中的所有路由器交互。
控制器收集整个网络的全局拓扑信息。
控制器为每个流计算路径，并将计算出的流表项直接下发到各个路由器的流表中。
关键协议：OpenFlow是SDN中最重要的南向接口协议。
类比：像一个空中交通管制系统。控制器是塔台，拥有整个机场的全局视野，它直接向每个飞行员（路由器）下达精确的指令（流表项）。
4. 两种方法对比
| 特性 | 传统每路由器控制 | SDN逻辑集中控制 |
|---|---|---|
| 控制位置 | 分布式，在每个路由器中 | 集中式，在外部控制器中 |
| 网络视图 | 局部、不完整 | 全局、统一 |
| 管理复杂度 | 高（需配置每个设备） | 低（控制器统一配置） |
| 创新速度 | 慢（依赖设备厂商） | 快（软件可编程） |
| 典型代表 | 传统互联网 | 大型数据中心、园区网 |
三、网络服务模型
网络服务模型定义了的是在发送主机与接收主机之间，网络层为运输层提供的端到端服务的特性。
1. 互联网的“尽力而为”服务模型
这是互联网最核心、也最成功的服务模型。
核心承诺：网络会尽自己最大的努力来交付数据报，但不作任何保证。
具体表现：
不保证数据报的按时交付。
不保证数据报的按序交付。
不保证数据报的最终交付。
不保证网络不会丢包。
设计哲学：保持网络核心的极简主义，将复杂的可靠性、流量控制等问题交由端系统（通过TCP）来解决。这种“智能边缘，简单核心”的设计是互联网得以大规模扩展的关键。
2. 其他可能服务模型（对比）
恒定比特率：提供类似专线的稳定带宽和延迟保证（如ATM CBR）。
可用比特率：提供最小带宽保证，网络空闲时可使用更多带宽（如ATM ABR）。
总结
网络层通过数据平面实现高速的转发，通过控制平面（无论是分布式还是集中式）实现智能的路由选择。互联网采用 “尽力而为” 的服务模型，将复杂性推向边缘，从而获得了无与伦比的扩展性和鲁棒性。而SDN的兴起，则代表了控制平面从分布式走向逻辑集中式的重大演进，为网络带来了前所未有的可编程性和灵活管控能力。
