Opencv(八) :ROI 切割

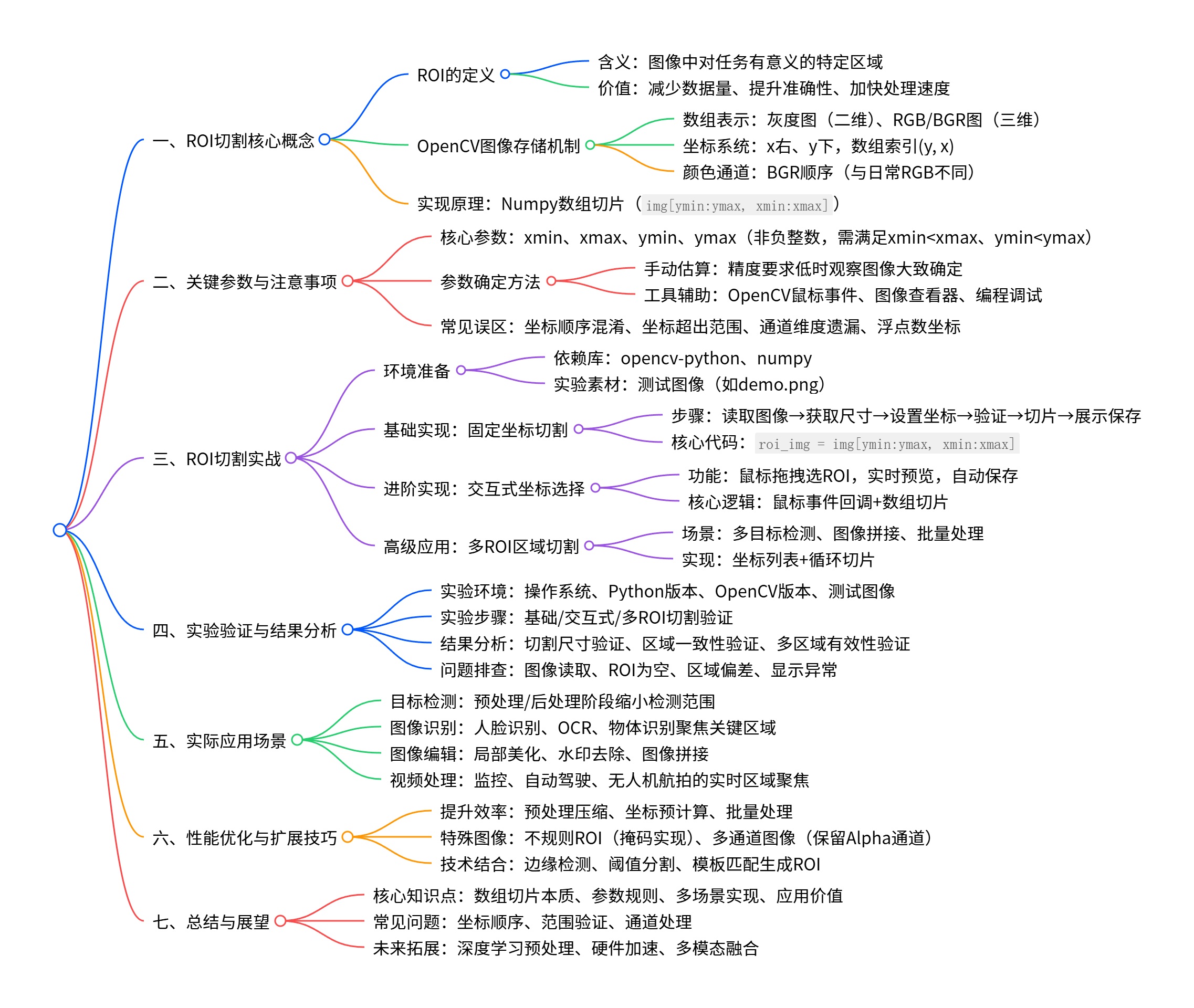

思维导图

前言

在计算机视觉领域，图像数据往往包含大量冗余信息。例如检测人脸中的眼睛时，背景、头发等区域的像素对检测结果毫无帮助，反而会增加计算量、拖慢处理速度。ROI（Region of Interest，感兴趣区域）切割技术正是为解决这一问题而生——通过精准提取图像中关键区域，忽略无关部分，实现数据降维与效率提升。本文将从原理、实现步骤、代码实战到实验验证，全方位拆解ROI切割技术，适合计算机视觉入门者系统学习。

一、ROI切割核心概念

1.1 ROI的定义

ROI（Region of Interest）即感兴趣区域，指从图像中截取的、对当前任务有意义的特定区域。例如：

• 人脸识别任务中，截取人脸区域而非整张图像；
• 文字识别任务中，提取包含文字的区域而非背景；
• 目标检测任务中，聚焦待检测物体所在的局部范围。

其核心价值在于：

• 减少数据量：仅处理关键区域，降低存储和计算负担；
• 提升准确性：排除背景干扰，避免无关像素影响检测/识别结果；
• 加快处理速度：缩小处理范围，提升算法实时性。

1.2 OpenCV中的图像存储机制

ROI切割的实现依赖于OpenCV对图像的存储方式，需先明确以下核心知识点：

1.2.1 图像的数组表示

OpenCV读取的图像会以Numpy数组形式存储，不同通道图像的数组维度不同：

• 灰度图（单通道）：二维数组 (height, width)，每个元素表示像素灰度值（0-255）；
• RGB/BGR图（三通道）：三维数组 (height, width, channels)，第三个维度对应3个颜色通道。

1.2.2 坐标系统规则

OpenCV的坐标系统与数学中的二维坐标存在差异，需重点注意：

• x轴正方向：水平向右；
• y轴正方向：垂直向下；
• 图像左上角为坐标原点 (0, 0)；
• 数组索引顺序：(y, x)，即先行数（高度）后列数（宽度），与日常习惯的(x, y)相反。

例如：数组 img[50, 100] 表示“y=50行、x=100列”的像素，对应图像中“横向100、纵向50”的位置。

1.2.3 颜色通道顺序

OpenCV默认以BGR（蓝、绿、红）顺序存储三通道图像，而日常使用的图像（如PNG、JPG）多为RGB格式。这一差异在后续图像显示、处理时需注意，但对ROI切割的数组切片操作无直接影响。

1.3 ROI切割的实现原理

ROI切割的本质是Numpy数组的切片操作——通过指定数组的行、列范围，截取对应区域的像素数据，形成新的图像数组。

核心逻辑：

1. 确定ROI区域的坐标范围（xmin, xmax, ymin, ymax）；
2. 基于OpenCV的坐标规则，通过数组切片 img[ymin:ymax, xmin:xmax] 截取区域；
3. 切片后的数组即为ROI图像，可直接用于后续处理。

注意：切片操作不会修改原始图像，而是生成新的数组副本，确保原始数据的完整性。

二、ROI切割的关键参数与注意事项

2.1 核心参数定义

ROI切割需明确4个关键坐标参数，其定义如下：

• xmin：ROI区域的左边界x坐标（最小x值）；
• xmax：ROI区域的右边界x坐标（最大x值）；
• ymin：ROI区域的上边界y坐标（最小y值）；
• ymax：ROI区域的下边界y坐标（最大y值）。

参数约束：

• 所有坐标值必须为非负整数；
• 需满足 xmin < xmax 且 ymin < ymax，否则切片结果为空；
• 坐标范围不能超出图像的宽度（x≤width）和高度（y≤height），否则会引发索引错误。

2.2 参数确定方法

2.2.1 手动估算

适用于对精度要求不高的场景，通过观察图像大致确定坐标范围。例如：一张宽度400px、高度300px的图像，若要截取中间区域，可大致设置 xmin=100, xmax=300, ymin=50, ymax=250。

2.2.2 工具辅助

精准确定坐标的推荐方式，常用工具包括：

• OpenCV自带函数：通过鼠标事件获取坐标；
• 图像查看器：如Paint、Photoshop，打开图像后查看像素坐标；
• 编程调试：通过打印图像尺寸 img.shape，结合可视化工具逐步调整参数。

2.3 常见误区

1. 混淆坐标顺序：将 (x, y) 与数组索引 (y, x) 颠倒，导致截取区域偏差；
2. 坐标超出范围：未先获取图像尺寸就设置参数，引发 IndexError；
3. 通道维度遗漏：三通道图像切片时忘记保留通道维度，导致生成灰度图；
4. 浮点数坐标：坐标必须为整数，若通过计算得到浮点数，需先转换为整数（如 int() 强制转换）。

三、ROI切割实战（Python+OpenCV）

3.1 环境准备

3.1.1 依赖库安装

需安装OpenCV和Numpy，命令如下：

pip install opencv-python numpy

3.1.2 实验素材

准备一张测试图像（推荐PNG格式，避免后缀修改导致的兼容性问题），命名为 demo.png，放置在代码运行目录下。

3.2 基础实现：固定坐标切割

3.2.1 完整代码

import cv2
import numpy as npdef basic_roi_cut():# 1. 读取图像img = cv2.imread("demo.png")if img is None:print("错误：未找到图像文件，请检查路径是否正确")return# 2. 获取图像尺寸（height, width, channels）height, width, channels = img.shapeprint(f"原始图像尺寸：高度={height}px，宽度={width}px，通道数={channels}")# 3. 设置ROI坐标（根据实际图像调整）xmin = 150  # 左边界xmax = 270  # 右边界ymin = 150  # 上边界ymax = 290  # 下边界# 4. 验证坐标有效性if xmin < 0 or xmax > width or ymin < 0 or ymax > height:print("警告：坐标超出图像范围，将自动调整至有效范围")xmin = max(0, xmin)xmax = min(width, xmax)ymin = max(0, ymin)ymax = min(height, ymax)# 5. ROI切割（核心：Numpy数组切片）roi_img = img[ymin:ymax, xmin:xmax]# 6. 查看ROI图像尺寸roi_height, roi_width, roi_channels = roi_img.shapeprint(f"ROI图像尺寸：高度={roi_height}px，宽度={roi_width}px，通道数={roi_channels}")# 7. 显示结果cv2.imshow("Original Image", img)cv2.imshow("ROI Image", roi_img)# 8. 保存结果cv2.imwrite("roi_result.png", roi_img)print("ROI图像已保存为 roi_result.png")# 9. 等待按键关闭窗口cv2.waitKey(0)cv2.destroyAllWindows()if __name__ == "__main__":basic_roi_cut()

3.2.2 代码解析

1. 图像读取：cv2.imread() 读取图像，返回Numpy数组；若返回None，说明文件路径错误；
2. 尺寸获取：img.shape 返回 (height, width, channels)，用于验证坐标范围；
3. 坐标验证：避免坐标超出图像范围，提升代码鲁棒性；
4. ROI切割：img[ymin:ymax, xmin:xmax] 是核心操作，切片范围为“y从ymin到ymax-1，x从xmin到xmax-1”；
5. 结果展示与保存：cv2.imshow() 显示原始图像和ROI图像，cv2.imwrite() 保存切割结果。

3.3 进阶实现：交互式坐标选择

通过鼠标事件实现交互式选择ROI区域，无需手动设置坐标，更灵活实用。

3.3.1 完整代码

import cv2
import numpy as npclass InteractiveROICutter:def __init__(self):self.img = Noneself.temp_img = Noneself.roi_start = (0, 0)  # 起始坐标 (x, y)self.roi_end = (0, 0)    # 结束坐标 (x, y)self.is_selecting = False  # 是否正在选择ROIdef mouse_callback(self, event, x, y, flags, param):# 鼠标左键按下：记录起始坐标，开始选择if event == cv2.EVENT_LBUTTONDOWN:self.roi_start = (x, y)self.is_selecting = Trueself.temp_img = self.img.copy()  # 复制原始图像，避免绘制时修改原图# 鼠标移动：实时绘制选择框elif event == cv2.EVENT_MOUSEMOVE and self.is_selecting:self.temp_img = self.img.copy()cv2.rectangle(self.temp_img, self.roi_start, (x, y), (0, 255, 0), 2)  # 绿色矩形框# 鼠标左键释放：记录结束坐标，停止选择elif event == cv2.EVENT_LBUTTONUP:self.roi_end = (x, y)self.is_selecting = False# 确保起始坐标小于结束坐标xmin = min(self.roi_start[0], self.roi_end[0])xmax = max(self.roi_start[0], self.roi_end[0])ymin = min(self.roi_start[1], self.roi_end[1])ymax = max(self.roi_start[1], self.roi_end[1])# 切割ROIself.roi_img = self.img[ymin:ymax, xmin:xmax]print(f"选择的ROI坐标：xmin={xmin}, xmax={xmax}, ymin={ymin}, ymax={ymax}")# 显示结果cv2.rectangle(self.temp_img, (xmin, ymin), (xmax, ymax), (0, 0, 255), 2)  # 红色最终框cv2.imshow("Selected ROI", self.roi_img)cv2.imwrite("interactive_roi_result.png", self.roi_img)print("交互式ROI图像已保存为 interactive_roi_result.png")def run(self):# 读取图像self.img = cv2.imread("demo.png")if self.img is None:print("错误：未找到图像文件，请检查路径是否正确")return# 创建窗口并绑定鼠标事件cv2.namedWindow("Interactive ROI Selection")cv2.setMouseCallback("Interactive ROI Selection", self.mouse_callback)# 显示窗口，等待操作print("操作说明：在图像上按住鼠标左键拖动选择ROI区域，释放左键完成选择")while True:cv2.imshow("Interactive ROI Selection", self.temp_img if self.temp_img is not None else self.img)# 按下ESC键退出if cv2.waitKey(1) & 0xFF == 27:breakcv2.destroyAllWindows()if __name__ == "__main__":cutter = InteractiveROICutter()cutter.run()

3.3.2 功能说明

1. 交互式选择：通过鼠标拖拽绘制矩形框，直观选择ROI区域；
2. 实时预览：拖动过程中实时显示选择框，便于调整范围；
3. 自动处理：释放鼠标后自动计算坐标（确保xmin<xmax、ymin<ymax），并完成切割；
4. 结果保存：自动保存ROI图像，同时打印坐标信息，便于后续复用。

3.4 高级应用：多ROI区域切割

在实际场景中，可能需要同时提取多个感兴趣区域（如一张图像中的多个人脸、多个物体），可通过循环或坐标列表实现。

3.5 应用场景

• 多目标检测：同时提取多个待检测物体的区域，分别输入检测模型；
• 图像拼接：切割多个局部区域，后续进行拼接合成；
• 批量处理：对图像中多个重复结构的区域进行统一处理（如文字区域提取）。

四、实验验证与结果分析

4.1 实验环境

• 操作系统：Windows 10/11（或Linux、macOS）；
• Python版本：3.7-3.11；
• OpenCV版本：4.5.0及以上；
• 测试图像：建议使用分辨率为400×300px以上的彩色图像，包含明显的前景和背景区域。

4.2 实验步骤

1. 准备测试图像 demo.png，放置在代码目录；
2. 运行基础实现代码，使用默认坐标 xmin=150, xmax=270, ymin=150, ymax=290 切割ROI；
3. 观察原始图像与ROI图像的差异，验证切割效果；
4. 运行交互式实现代码，手动选择不同ROI区域，对比自动保存的结果；
5. 运行多ROI实现代码，查看多个区域的切割效果。

4.3 结果分析

4.3.1 基础实现结果

• 若输出日志显示“ROI图像尺寸：高度=140px，宽度=120px”（因 ymax-ymin=140，xmax-xmin=120），说明切割成功；
• 打开 roi_result.png，应能看到原始图像中指定坐标范围内的局部区域，无背景干扰。

4.3.2 交互式实现结果

• 拖动鼠标时，图像上会显示绿色动态矩形框，释放后显示红色最终框；
• interactive_roi_result.png 中的区域与手动选择的范围完全一致，坐标信息打印在控制台，便于后续复用。

4.3.3 多ROI实现结果

• 目录下生成 multi_roi_1.png、multi_roi_2.png、multi_roi_3.png 三个文件；
• 每个文件对应一个指定坐标的ROI区域，若坐标设置合理，应能准确提取多个关键区域。

4.4 常见问题排查

1. 图像无法读取：检查文件路径是否正确，确保图像格式为OpenCV支持的格式（PNG、JPG、BMP等）；
2. ROI图像为空：检查坐标是否满足 xmin < xmax 和 ymin < ymax，若坐标颠倒需调整；
3. 切割区域偏差：确认坐标顺序是否正确，避免将 (x, y) 与 (y, x) 混淆；
4. 图像显示异常：三通道图像切割后若显示为灰度图，检查切片操作是否遗漏通道维度（如误写为 img[ymin:ymax, xmin:xmax, 0]）。

五、ROI切割的实际应用场景

5.1 目标检测

在目标检测算法（如YOLO、SSD）中，ROI切割用于：

• 预处理阶段：提取可能包含目标的区域，减少检测算法的搜索范围；
• 后处理阶段：对检测到的目标框进行切割，用于进一步的分类或识别。

例如：在行人检测中，先通过ROI切割提取图像中的人体区域，再输入分类模型判断是否为行人，提升检测速度。

5.2 图像识别

• 人脸识别：切割人脸区域，去除头发、背景等干扰，仅对人脸特征进行提取；
• 文字识别（OCR）：提取图像中的文字区域，减少背景噪声对识别准确率的影响；
• 物体识别：聚焦待识别物体的局部区域，突出特征细节。

5.3 图像编辑

• 局部美化：仅对图像中的特定区域（如人脸、风景）进行美颜、调色；
• 水印去除：切割包含水印的区域，进行修复或替换；
• 图像拼接：切割多个图像的重叠区域，用于全景图合成。

5.4 视频处理

在实时视频流处理中，ROI切割可显著提升算法实时性：

• 监控视频：仅处理画面中的关键区域（如门口、车道），忽略空旷背景；
• 自动驾驶：提取车道线、交通灯、行人等关键区域，用于路径规划和决策；
• 无人机航拍：聚焦地面特定目标区域，减少高空背景的计算量。

六、性能优化与扩展技巧

6.1 提升切割效率

1. 预处理压缩：对高分辨率图像先进行缩放（cv2.resize()），再切割ROI，减少数据量；
2. 坐标预计算：提前确定ROI坐标，避免实时计算消耗算力；
3. 批量处理：使用Numpy的向量化操作，批量切割多个ROI，替代循环遍历。

6.2 处理特殊图像

6.2.1 不规则ROI切割

若需要提取不规则形状的ROI（如圆形、多边形），可通过掩码（mask）实现：

import cv2
import numpy as npdef irregular_roi_cut():# 读取图像img = cv2.imread("demo.png")height, width = img.shape[:2]# 创建掩码（全黑）mask = np.zeros((height, width), dtype=np.uint8)# 定义不规则区域的顶点（例如三角形）pts = np.array([[150, 100], [250, 100], [200, 200]], np.int32)pts = pts.reshape((-1, 1, 2))# 填充掩码中的不规则区域（白色）cv2.fillPoly(mask, [pts], 255)# 应用掩码，提取不规则ROIroi_img = cv2.bitwise_and(img, img, mask=mask)# 显示结果cv2.imshow("Irregular ROI", roi_img)cv2.imwrite("irregular_roi.png", roi_img)cv2.waitKey(0)cv2.destroyAllWindows()

6.2.2 多通道图像处理

切割透明图像（如PNG）时，需保留Alpha通道（透明度），此时图像数组为四维 (height, width, 4)，切片时需包含Alpha通道：

# 读取带Alpha通道的图像
img = cv2.imread("transparent_demo.png", cv2.IMREAD_UNCHANGED)
# 切割ROI（包含Alpha通道）
roi_img = img[ymin:ymax, xmin:xmax, :]

6.3 与其他技术结合

1. 边缘检测：先通过Canny边缘检测找到目标轮廓，再根据轮廓生成ROI；
2. 阈值分割：通过二值化分割前景和背景，再提取前景区域作为ROI；
3. 模板匹配：通过模板匹配找到目标位置，自动生成ROI坐标。

例如：结合边缘检测的ROI提取：

import cv2
import numpy as npdef edge_based_roi():# 读取图像img = cv2.imread("demo.png")gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# Canny边缘检测edges = cv2.Canny(gray, 50, 150)# 查找轮廓contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 选择面积最大的轮廓作为ROImax_contour = max(contours, key=cv2.contourArea)x, y, w, h = cv2.boundingRect(max_contour)# 切割ROIroi_img = img[y:y+h, x:x+w]# 显示结果cv2.rectangle(img, (x, y), (x+w, y+h), (0, 255, 0), 2)cv2.imshow("Contour ROI", roi_img)cv2.imshow("Original with Contour", img)cv2.waitKey(0)cv2.destroyAllWindows()

6.4 具体实例

#这个文件的作用是对图像中的某些区域进行切割的
#导入opencv库方便读取和显示图像
import cv2
#1.读取我们要切割的图像
image_np = cv2.imread('./lena.png')#获取图像的高度和宽度,方便后续进行判断
height,width = image_np.shape[0],image_np.shape[1]
try:#2.切割感兴趣的区域#人为指定要切割的区域x_min,x_max = 270,400y_min,y_max = 270,400#对要切割的区域的范围进行判断if not(x_min >= 0 and x_max <= width and y_min >= 0 and y_max <= height):raise OverflowError("x_min or x_max or y_min or y_max overflow!")#使用rectangle去画一个矩形框,方便我们去调整感兴趣的区域的范围cv2.rectangle(image_np,(x_min-2,y_min-2),(x_max+2,y_max+2),(0,0,255),2)# 对象  范围   左上角       右下角      颜色BGR   线宽#3.使用Numpy数组的切片操作对图像进行切割image_roi = image_np[y_min:y_max,x_min:x_max]#4.显示结果cv2.imshow('image_np',image_np)cv2.imshow('image_roi',image_roi)cv2.waitKey(0)
except Exception as e:print(e)

输出结果为:

七、总结与展望

1. ROI切割的本质是Numpy数组切片，依赖于OpenCV的图像存储机制；
2. 关键参数为 xmin, xmax, ymin, ymax，需遵循OpenCV的坐标规则；
3. 实现方式包括固定坐标、交互式选择、多区域切割，适用于不同场景；
4. 核心价值是减少数据量、提升效率和准确性，是计算机视觉的基础预处理技术。
