硬件小知识之升压电路--1
BOOST的工作原理

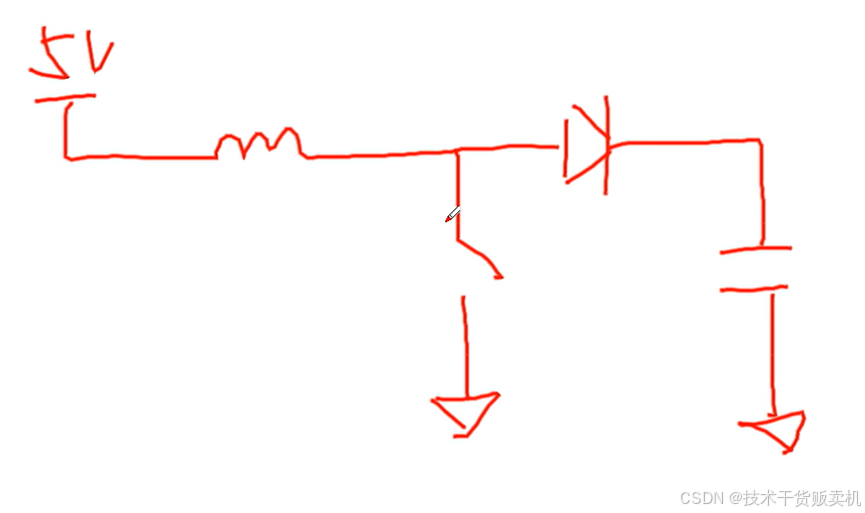

BOOST：升压电路 ，下述为基本结构
一开始：电源未接入，电路处处为0V
接着，接入电源但是开关未打开：电源→二极管D→电容C（电源给电容充电，4.3V）
但是目标OUT：10V

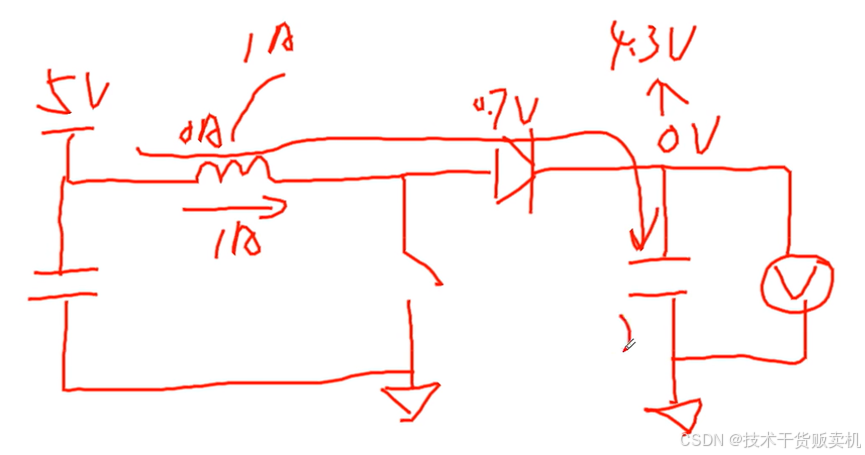

然后，开关闭合：电源→电感→GND（电源给电感充电），电感I↑；突然断开开关：电感的I不能突变，此时电感I向右流→，与后面C形成回路（此时电感找到回路，是可以感生出无穷大的U），给电容充电如下图所示

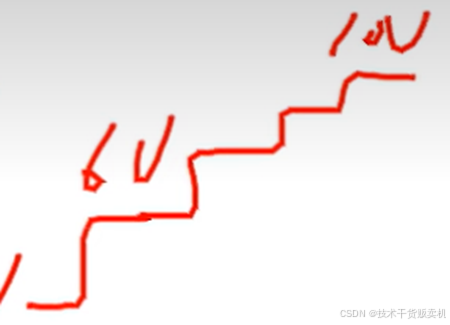

根据电容工作原理V=Q/C，C→，Q↑，所以V↑，来回往复开关，就可以持续给电容充电，Uout↑

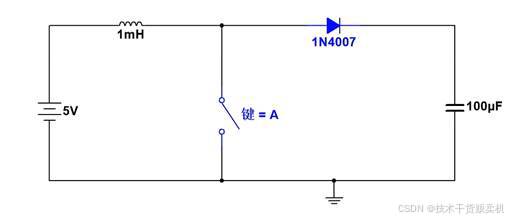

Conclusion：利用电感I不能突变，给C充电，下图为电路仿真图
自举升压驱动模型工作原理
V1是一个0-5V的方波，请问A点的电压波形是什么样的
如下图所示，B点是图中红色部分，闭合左边开关为5V，闭合右边为0V
右边开关闭合，则12V→R1→C1→GND，电源给电容充电，电容最终充到Vcc的电压，上+下-，
左边开关闭合，B点电压从0→5V，【电容电压不能突变（两端）】所以电容的+电压→17V，当UA>12.7时，就会将二极管D1导通，给电源Vcc充电。
二极管D1有个特性：钳位（二极管一旦导通，两端电压差就为压降1），所以A端电压从17V压到→12.7V，
此时电容C1持续在给电阻R1放电，U↓
在把左边开关打开，右边开关闭合，B端→0V，所以A端电压↓5V，此时下降5V后，UA<12V，电源Vcc会给电容充电，即下图中尖端向上，充到12V。
上面右图为仿真图，注意下面的开关
