THC63LVDF84B高性能LVDS接收器,具备4路LVDS数据转换能力，输出28位CMOS/TTL信号THC63LVDF84

THC63LVDF84B是一款由THINE（塞恩）生产的LVDS接收器，主要用于LCD面板与主机接口的信号传输，支持24位彩色显示。THC63LVDF84B是最大可支持到85MHz像素时钟的LVDS接收IC。可对应CC（2.5V～3.6V），下降沿时钟。在中小型LCD、监控摄像头、多功能打印机、平板电脑等多种应用均有成功案例。以下是其核心特性：

工作电压与功耗

采用2.5V~3.6V宽电压设计，在2.5V供电时功耗低于80mW（65MHz灰度模式）。 ‌

接口规格

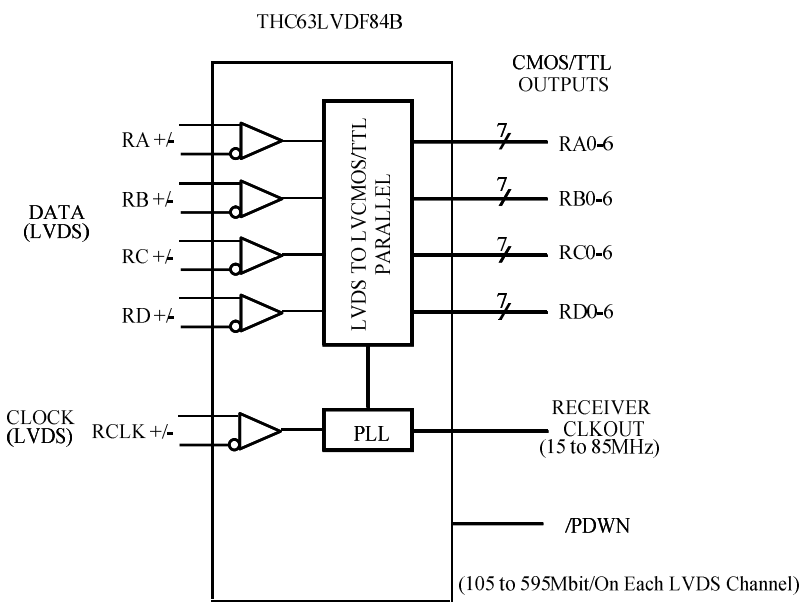

• ‌LVDS信号‌：支持4路LVDS数据流，转换为28位CMOS/TTL信号（含RGB数据及HSYNC/VSYNC等控制信号）
• ‌时钟频率‌：像素时钟支持15~85MHz（VGA至SXGA分辨率），兼容下降沿时钟模式 ‌
• ‌封装形式‌：56导联TSSOP或48导联TSSOP封装，与早期型号引脚兼容 ‌

适用场景

适用于中小型LCD、监控摄像头、平板电脑等设备，支持VGA、SVGA、XGA及SXGA分辨率显示 ‌

替代型号

若像素时钟需求超出范围（如低于31MHz或高于68MHz），可考虑SN75LVDS82或DS90CF386等替代

THC63LVDF84B是一款LVDS（低压差分信号）接收器，主要特点包括： 宽电源电压范围 支持2.5V～3.6V的电源电压，可在单电源下降低EMI（电磁干扰）和功耗。 ‌

高像素时钟支持 最大支持85MHz像素时钟，适用于VGA、SVGA、XGA等分辨率场景。 ‌

LVDS数据转换 将4个LVDS数据流转换为28位CMOS/TTL信号，包含RGB数据和4位控制信号（HSYNC/VSYNC/CNTL1/CNTL2），传输速率达2.3Gbps。 ‌

低功耗 在2.5V电源下，功耗低于80mW@65MHz灰度级。 ‌

封装形式 采用TSSOP封装（56引脚或48引脚），与早期型号兼容。 ‌

工作温度范围 工作温度为--50°C至+80°C，适合工业级应用
