【STM32】智能排队控制系统

1. 硬件准备

1.1 蜂鸣器

蜂鸣器的另一个应用——电动车报警系统

继电器，可以被形象地比作一个开关

能够通过控制小电流来打开或关闭大电流电路，实现电路的控制和信号的传递。

与普通的物理开关相比，继电器具有更高的可靠性和灵活性，能够应对复杂的电路控制需求

蜂鸣器	GND	GND
	I/O	B5
	VCC	3V

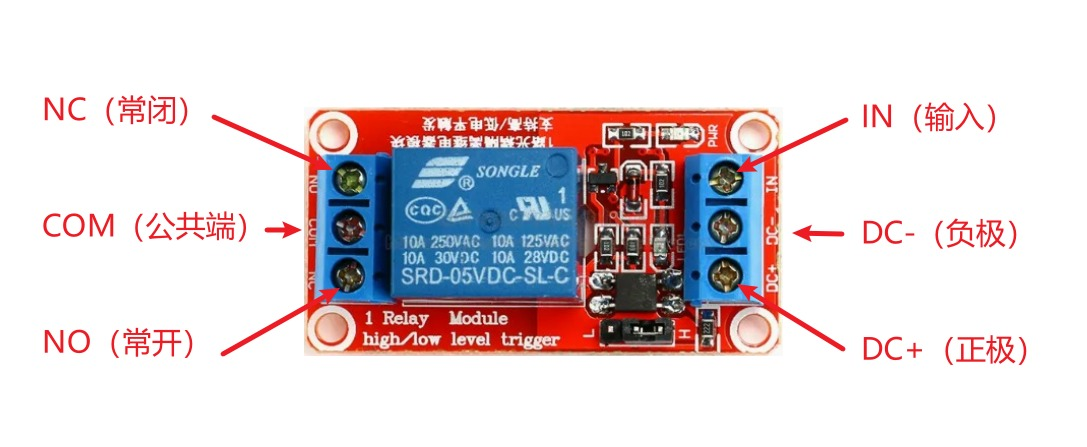

1.2 继电器

继电器	IN	B6
	GND	GND
	UCC	5V

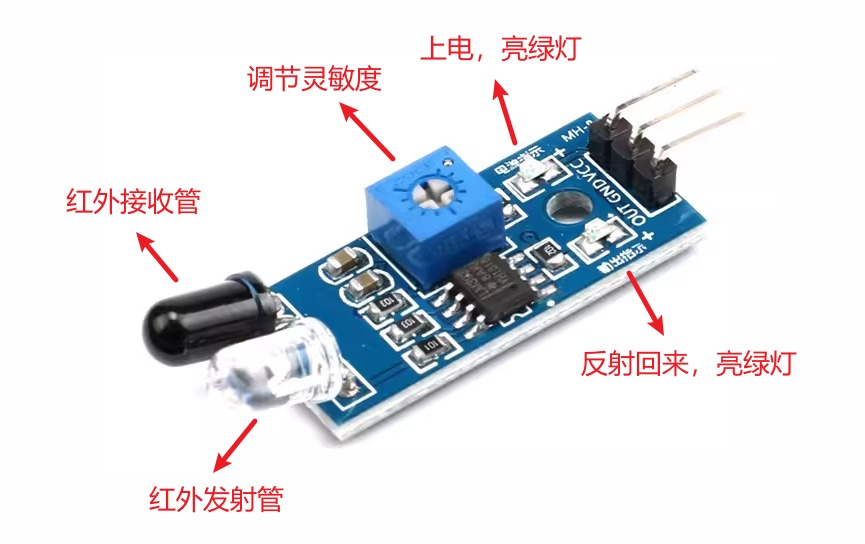

1.3 红外模块

模块中蓝色的电位器用于调节灵敏度，顺时针旋转，灵敏度变高，检测距离变长；逆时针越小，灵敏度变低，检测距离变短。

上电后电源指示灯（绿灯）亮。

当红外反射回来，OUT 输出低电平，输出指示灯（绿灯）亮

红外模块	VCC	3V3
	GND	GND
	OUT	PB4

红外避障模块上的一对红外线发射与接收管，发射管发射出一定频率的红外线，当检测方向遇到障碍物时， 红外线反射回来被接收管接收，经过比较器（LM393）电路处理之后，信号输出接口输出低电平信号，同时绿色指示灯会亮起。

因为黑色能够吸收红外线（红外线不反射），而白色不行（红外线反射），所以除了避障可用作黑白线循迹、光电开关等等。

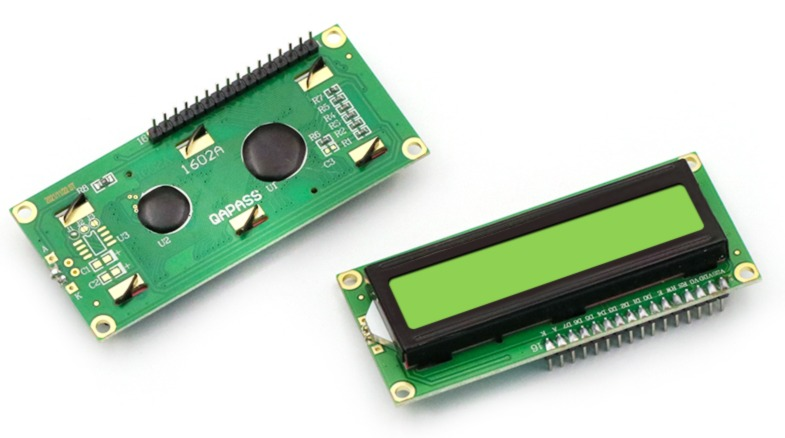

1.4 LCD1602

1.4.1 引脚配置

LCD1602	GND	GND
	VDD	5V	电源正极
	V0	通过电阻接地	液晶驱动电压， 调节对比度
	RS	PB1	寄存器选择： 1：数据寄存器 2：指令寄存器
	RW	PB2	读写操作选择： 1：读 2：写
	E	PB10	使能信号
	D0	PA0	双向数据通信
	D1	PA1
	D2	PA2
	D3	PA3
	D4	PA4
	D5	PA5
	D6	PA6
	D7	PA7
	BLA	3V3	背光正极
	BLK	GND	背光负极

V0：液品显示器对比度调整端，接正电源时对比度最高，接地时对比度最低，对比度过高时会产生“鬼影”，使用时可以通过电位器或电阻调整对比度。电阻小了全是黑块，电阻大了不显示。

RW：读写信号线，高电平时进行读操作，低电平时进行写操作。

当 RS 和 RW 共同为低电平时可以写入指令成者显示地址；

当 RS 为低电平，RW 为高电平时可以读忙信号；

当 RS 为高电平，RW 为低电平时可以写入数据。

E：使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

1.4.2 基本操作时序

LCD1602 的基本的操作分为以下四种：

状态字读操作：输入 RS=0、RW=1、E=1；输出：D0~7 读出为状态字；

数据读出操作：输入 RS=1、RW=1、E=1；输出：D0~7 读出为数据；

指令写入操作：输入 RS=0、RW=0、E=上升沿； 输出：无；

数据写入操作：输入 RS=1、RW=0、E=上升沿； 输出：无

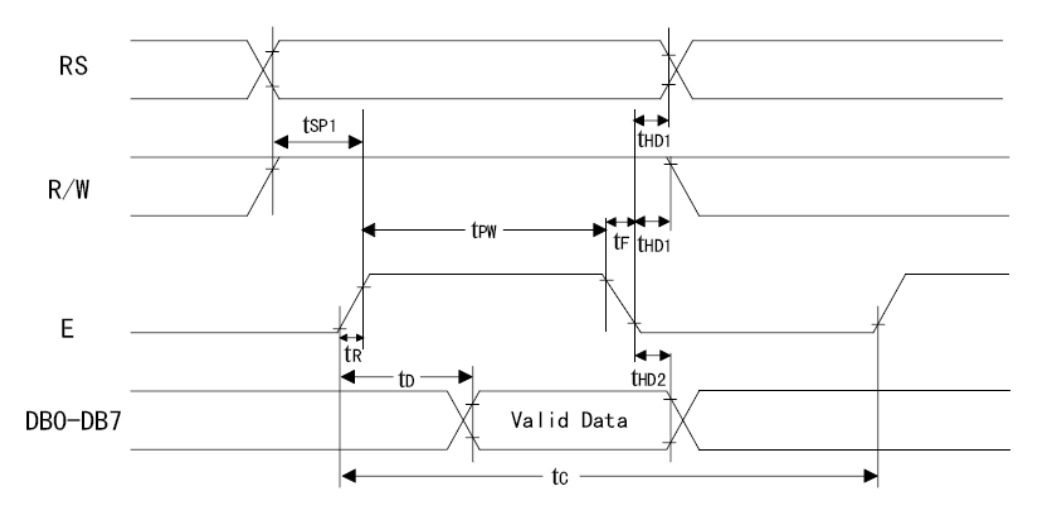

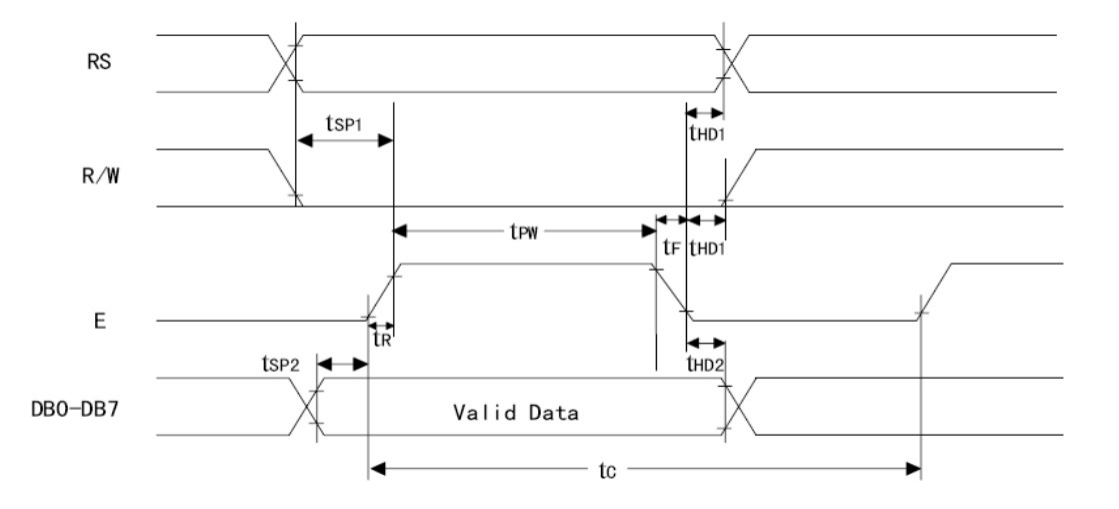

读操作的时序图

当我们要写指令时候，RS 置为低电平，RW 置为低电平，E 置为低电平，然后将指令数据送到数据口D0~D7，延时 tsp1，让 LCD1602 准备接收数据，这时候将 E 拉高，产生一个上升沿，这时候指令就开始写入 LCD1602，延时一段时间，将 E 置为低电平。

写操作的时序图

当我们要写数据的时候，RS 置为高电平，RW 置为低电平，E 置为低电平，然后将指令数据送到数据口D0~D7，延时 tsp1，让 LCD1602 准备接收数据，这时候将 E 拉高，产生一个上升沿，这时候数据就开始写入 LCD1602，延时一段时间，将 E 置为低电平。

对比一下可以发现，写指令和写数据在时序上只是 RS 的不同，写指令 RS=0，写数据 RS=1。

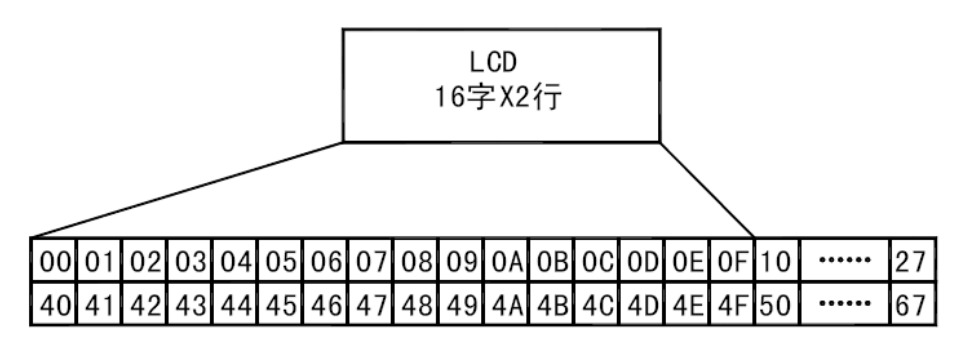

1.4.3 LCD1602显存地址

写入显示地址时要求最高位 D7 为高电平，也就是说，如果想你想

写入第一行第一个字符应该是：

00000000B（00H）+ 10000000B(80H) = 10000000B(80H)。

写入第二行第一个字符应该是：

01000000B（40H）+ 10000000B(80H) = 11000000B(C0H)。

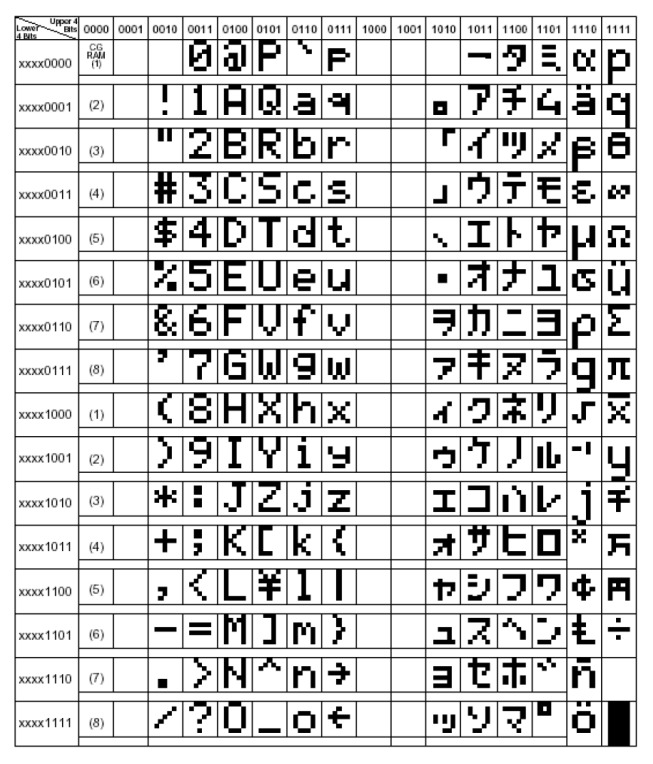

1.4.4 LCD1602字符表

字符表如下，和 ASCII 码相似，这就和我们写入字符时带来了方便

例如我想写入a，在ASCII 码中a是97，在LCD1602字符表中a也是97，就不用换算了

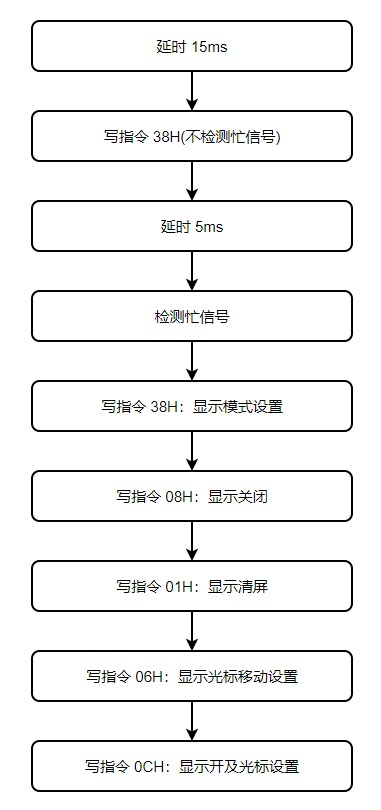

1.4.5 LCD1602上电初始化

2. 分功能实现

2.1 蜂鸣器实验

回顾一下点灯实验，我们只需要把灯改成蜂鸣器就好了

不管任何实验，第一步肯定是初始化xxx

第一步：初始化蜂鸣器（假设把蜂鸣器接到PB7引脚）

        初始化GPIO

        配置GPIO

        设置默认蜂鸣器关

第二步：写所需要函数

        打开蜂鸣器（引脚接到低电平时蜂鸣器响）

        关闭蜂鸣器

        蜂鸣器状态获取（这一个往往在与别的硬件功能一块实现时使用）

#include "alarm.h"
#include "sys.h"//初始化GPIO函数
void alarm_init(void)
{GPIO_InitTypeDef gpio_initstruct;//打开时钟__HAL_RCC_GPIOB_CLK_ENABLE();                           // 使能GPIOB时钟//调用GPIO初始化函数gpio_initstruct.Pin = GPIO_PIN_7;                       // LED1对应的引脚gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP;             // 推挽输出gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;           // 高速HAL_GPIO_Init(GPIOB, &gpio_initstruct);//关闭LEDalarm_off();
}//点亮LED1的函数
void alarm_on(void)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_RESET);   // 拉低LED1引脚，点亮LED1
}//熄灭LED1的函数
void alarm_off(void)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_SET);     // 拉高LED1引脚，熄灭LED1
}
//蜂鸣器状态
uint8_t alarm_status_get(void)
{return HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7);}

以上写在alarm.c，别忘了头文件alarm.h补充函数声明

若使用uint8_t，需要添加#include "stdint.h"t头文件

#ifndef __ALARM_H__
#define __ALARM_H__
#define ALARM_STATUS_ON 0
#define ALARM_STATUS_OFF 1
#include "stdint.h"void alarm_init(void);
void alarm_on(void);
void alarm_off(void);
uint8_t alarm_status_get(void);#endif

2.2 继电器实验

同蜂鸣器

2.3 红外模块实验

.c

#include "exti.h"
#include "sys.h"
#include "delay.h"
#include "led.h"uint8_t ia_flag = FALSE;                               // 检测到有人标志位void exti_init(void)
{GPIO_InitTypeDef gpio_initstruct;//打开时钟__HAL_RCC_GPIOA_CLK_ENABLE();                           // 使能GPIOA时钟//调用GPIO初始化函数gpio_initstruct.Pin = GPIO_PIN_4;                       // 红外传感器对应的引脚gpio_initstruct.Mode = GPIO_MODE_IT_FALLING;            // 下降沿触发gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉HAL_GPIO_Init(GPIOB, &gpio_initstruct);HAL_NVIC_SetPriority(EXTI4_IRQn, 2, 0);                 // 设置EXTI0中断线的优先级HAL_NVIC_EnableIRQ(EXTI4_IRQn);                         // 使能中断
}void EXTI4_IRQHandler(void)
{HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_4);
}void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{//delay_ms(20);if (GPIO_Pin == GPIO_PIN_4){if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_4) == GPIO_PIN_RESET)//led1_toggle();ia_flag = TRUE;}
}uint8_t ia_flag_get(void)
{uint8_t temp = ia_flag_get();ia_flag = FALSE;return temp;}void ia_flag_set(uint8_t value)
{ia_flag = value;
}

.h

#ifndef __EXTI_H__
#define __EXTI_H__#include "stdint.h"#define TRUE    1
#define FALSE   0void exti_init(void);
uint8_t ia_flag_get(void);
void ia_flag_set(uint8_t value);#endif

2.4 LCD1602显示实验

第一步：初始化LCD1602

void lcd1602_init(void)
{lcd1602_gpio_init();//GPIO初始化lcd1602_start();//上电初始化
}

        ①初始化GPIO，并配置GPIO

void lcd1602_gpio_init(void)
{GPIO_InitTypeDef gpio_initstruct;__HAL_RCC_GPIOA_CLK_ENABLE();__HAL_RCC_GPIOB_CLK_ENABLE();gpio_initstruct.Pin=GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7;gpio_initstruct.Mode=GPIO_MODE_OUTPUT_PP;gpio_initstruct.Speed=GPIO_SPEED_FREQ_HIGH;gpio_initstruct.Pull=GPIO_PULLUP;HAL_GPIO_Init(GPIOA,&gpio_initstruct);gpio_initstruct.Pin=GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_10;gpio_initstruct.Mode=GPIO_MODE_OUTPUT_PP;gpio_initstruct.Speed=GPIO_SPEED_FREQ_HIGH;gpio_initstruct.Pull=GPIO_PULLUP;HAL_GPIO_Init(GPIOB,&gpio_initstruct);
}

       ② LCD1602上电初始化

把1.4.5的图拿过来了，对应着写代码

void lcd1602_start(void)
{delay_ms(15);lcd1602_write_cmd(0x38);delay_ms(5);lcd1602_write_cmd(0x38);lcd1602_write_cmd(0x08);lcd1602_write_cmd(0x01);lcd1602_write_cmd(0x06);lcd1602_write_cmd(0x0C);
};

void lcd1602_write_cmd(char cmd)
{RS_LOW;RW_LOW;EN_LOW;GPIOA->ODR=cmd;delay_ms(5);EN_HIGH;delay_ms(5);EN_LOW;};

引脚太多，就定义了一下，以后改着方便

//RS引脚定义
#define RS_GPIO_Port GPIOB
#define RS_GPIO_Pin GPIO_PIN_1
#define RS_HIGH	HAL_GPIO_WritePin(RS_GPIO_Port,RS_GPIO_Pin,GPIO_PIN_SET);
#define RS_LOW	HAL_GPIO_WritePin(RS_GPIO_Port,RS_GPIO_Pin,GPIO_PIN_RESET);
//RW引脚定义
#define RW_GPIO_Port GPIOB
#define RW_GPIO_Pin GPIO_PIN_2
#define RW_HIGH	HAL_GPIO_WritePin(RW_GPIO_Port,RW_GPIO_Pin,GPIO_PIN_SET);
#define RW_LOW	HAL_GPIO_WritePin(RW_GPIO_Port,RW_GPIO_Pin,GPIO_PIN_RESET);
//EN引脚定义
#define EN_GPIO_Port GPIOB
#define EN_GPIO_Pin GPIO_PIN_10
#define EN_HIGH	HAL_GPIO_WritePin(EN_GPIO_Port,EN_GPIO_Pin,GPIO_PIN_SET);
#define EN_LOW	HAL_GPIO_WritePin(EN_GPIO_Port,EN_GPIO_Pin,GPIO_PIN_RESET);

第二步：写所需要函数

        ①写入数据

void lcd1602_write_data(char datashow)
{RS_HIGH;RW_LOW;EN_LOW;GPIOA->ODR=datashow;delay_ms(5);EN_HIGH;delay_ms(5);EN_LOW;
};

        ②显示数据

        显示字符（这里假设显示字符B）

        第一行第一个是0x80，想在第一行第二个位置显示B，就是0x80+0x02

void lcd1602_show_char(void)
{//在哪里显示lcd1602_write_cmd(0x80+0x02);//显示什么lcd1602_write_data('B');
}

        显示字符串（一共2行）

void lcd1602_show_line(char row,char col,char*string)
{switch(row){case 1:lcd1602_write_cmd(0x80+col);while (*string){lcd1602_write_data(*string);string++;}break;case 2:lcd1602_write_cmd(0x80+0x40+col);while (*string){lcd1602_write_data(*string);string++;}break;}
}

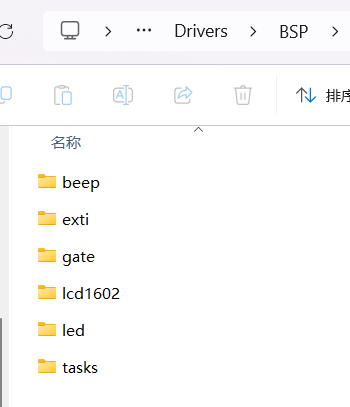

3. 整合起来

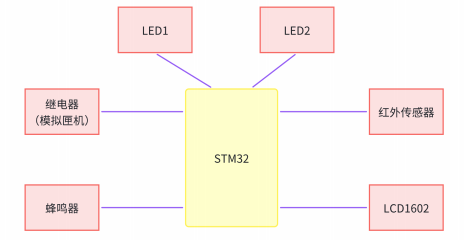

3.1 智能排队控制系统框架

beep.c

#include "beep.h"
#include "sys.h"//初始化GPIO函数
void beep_init(void)
{GPIO_InitTypeDef gpio_initstruct;//打开时钟__HAL_RCC_GPIOB_CLK_ENABLE();                           // 使能GPIOB时钟//调用GPIO初始化函数gpio_initstruct.Pin = GPIO_PIN_5;                       // 蜂鸣器对应的引脚gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP;             // 推挽输出gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;           // 高速HAL_GPIO_Init(GPIOB, &gpio_initstruct);//关闭蜂鸣器beep_off();
}//打开蜂鸣器的函数
void beep_on(void)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);   // 拉低蜂鸣器引脚，打开蜂鸣器
}//关闭蜂鸣器的函数
void beep_off(void)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);     // 拉高蜂鸣器引脚，关闭蜂鸣器
}

beep.h

#ifndef __BEEP_H__
#define __BEEP_H__void beep_init(void);
void beep_on(void);
void beep_off(void);#endif

exti.c

#include "exti.h"
#include "sys.h"
#include "delay.h"
#include "led.h"uint8_t ia_flag = FALSE;                               // 检测到震动标志位void exti_init(void)
{GPIO_InitTypeDef gpio_initstruct;//打开时钟__HAL_RCC_GPIOB_CLK_ENABLE();                           // 使能GPIOA时钟//调用GPIO初始化函数gpio_initstruct.Pin = GPIO_PIN_4;                       // 震动传感器对应的引脚gpio_initstruct.Mode = GPIO_MODE_IT_FALLING;            // 下降沿触发gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉HAL_GPIO_Init(GPIOB, &gpio_initstruct);HAL_NVIC_SetPriority(EXTI4_IRQn, 2, 0);                 // 设置EXTI0中断线的优先级HAL_NVIC_EnableIRQ(EXTI4_IRQn);                         // 使能中断
}void EXTI4_IRQHandler(void)
{HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_4);
}void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{delay_ms(20);if (GPIO_Pin == GPIO_PIN_4){if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_4) == GPIO_PIN_RESET)//led1_toggle();ia_flag = TRUE;}
}uint8_t ia_flag_get(void)
{uint8_t temp = ia_flag;ia_flag = FALSE;return temp;}void ia_flag_set(uint8_t value)
{ia_flag = value;
}

exti.h

#ifndef __EXTI_H__
#define __EXTI_H__#include "stdint.h"#define TRUE    1
#define FALSE   0void exti_init(void);
uint8_t ia_flag_get(void);
void ia_flag_set(uint8_t value);#endif

gate.c

#include "gate.h"
#include "sys.h"//初始化GPIO函数
void gate_init(void)
{GPIO_InitTypeDef gpio_initstruct;//打开时钟__HAL_RCC_GPIOB_CLK_ENABLE();                           // 使能GPIOB时钟//调用GPIO初始化函数gpio_initstruct.Pin = GPIO_PIN_6;                       // 继电器对应的引脚gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP;             // 推挽输出gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;           // 高速HAL_GPIO_Init(GPIOB, &gpio_initstruct);//关闭LEDgate_off();
}//闭合继电器的函数
void gate_on(void)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);   // 拉低LED1引脚，点亮LED1
}//松开继电器的函数
void gate_off(void)
{HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);     // 拉高LED1引脚，熄灭LED1
}//获取继电器状态的函数
uint8_t gate_status_get(void)
{return (uint8_t)HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_6);
}

gate.h

#ifndef __GATE_H__
#define __GATE_H__#include "stdint.h"#define GATE_STATUS_ON     0
#define GATE_STATUS_OFF    1void gate_init(void);
void gate_on(void);
void gate_off(void);
uint8_t gate_status_get(void);#endif

lcd1602.c

#include "lcd1602.h"
#include "string.h"
#include <stdarg.h>
#include "delay.h"// RS引脚定义
#define RS_GPIO_Port GPIOB
#define RS_GPIO_PIN GPIO_PIN_1
#define RS_HIGH     HAL_GPIO_WritePin(RS_GPIO_Port, RS_GPIO_PIN, GPIO_PIN_SET)
#define RS_LOW      HAL_GPIO_WritePin(RS_GPIO_Port, RS_GPIO_PIN, GPIO_PIN_RESET)// RW引脚定义
#define RW_GPIO_Port GPIOB
#define RW_GPIO_PIN GPIO_PIN_2
#define RW_HIGH     HAL_GPIO_WritePin(RW_GPIO_Port, RW_GPIO_PIN, GPIO_PIN_SET)
#define RW_LOW      HAL_GPIO_WritePin(RW_GPIO_Port, RW_GPIO_PIN, GPIO_PIN_RESET)// EN引脚定义
#define EN_GPIO_Port GPIOB
#define EN_GPIO_PIN GPIO_PIN_10
#define EN_HIGH     HAL_GPIO_WritePin(EN_GPIO_Port, EN_GPIO_PIN, GPIO_PIN_SET)
#define EN_LOW      HAL_GPIO_WritePin(EN_GPIO_Port, EN_GPIO_PIN, GPIO_PIN_RESET)/*** @brief       LCD1602 GPIO初始化* @param       无* @retval      无*/
void lcd1602_gpio_init(void)
{GPIO_InitTypeDef GPIO_InitStruct = {0};/* GPIO Ports Clock Enable *///__HAL_RCC_GPIOD_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();__HAL_RCC_GPIOB_CLK_ENABLE();//  /*Configure GPIO pin Output Level */
//  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3
//                          |GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7, GPIO_PIN_SET);//  /*Configure GPIO pin Output Level */
//  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_10, GPIO_PIN_SET);/*Configure GPIO pins : PA0 PA1 PA2 PA3PA4 PA5 PA6 PA7 */GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);/*Configure GPIO pins : PB1 PB2 PB10 */GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_10;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}/*** @brief       lcd开始工作* @param       无* @retval      无*/
void lcd1602_start(void)
{
//（1）延时 15msdelay_ms(15);
//（2）写指令 38H(不检测忙信号) lcd1602_write_cmd(0x38);
//（3）延时 5msdelay_ms(5);
//（4）检测忙信号(省略)
//（5）写指令 38H：显示模式设置lcd1602_write_cmd(0x38);
//（6）写指令 08H：显示关闭lcd1602_write_cmd(0x08);
//（7）写指令 01H：显示清屏lcd1602_write_cmd(0x01);
//（8）写指令 06H：显示光标移动设置lcd1602_write_cmd(0x06);
//（9）写指令 0CH：显示开及光标设置lcd1602_write_cmd(0x0c);
}/*** @brief       LCD1602初始化* @param       无* @retval      无*/
void lcd1602_init(void)
{lcd1602_gpio_init();lcd1602_start();
}/*** @brief       写指令
* @param        cmd：指令* @retval      无*/
void lcd1602_write_cmd(char cmd)
{RS_LOW;RW_LOW;EN_LOW;GPIOA->ODR = cmd;       //将一字节数据发到GPIOA 8个引脚delay_ms(5);EN_HIGH;delay_ms(5);EN_LOW;
}/*** @brief       写数据* @param       dataShow：显示的字符* @retval      无*/
void lcd1602_write_data(char dataShow)
{RS_HIGH;RW_LOW;EN_LOW;GPIOA->ODR = dataShow;   //将一字节数据发到GPIOA 8个引脚delay_ms(5);EN_HIGH;delay_ms(5);EN_LOW;
}/*** @brief       画面右移* @param       无* @retval      无*/
void lcd1602_right_move(void)
{for(int i=0;i < 16;i++){delay_ms(1000);lcd1602_write_cmd(0x18);            //画面右移一位 0x18}
}/*** @brief       显示字符* @param       row: 显示行，col： 显示起始列，string：显示字符* @retval      无*/
void lcd1602_show_line(char row, char col, char *string)
{switch(row){case 1:lcd1602_write_cmd(0x80+col);        //最高位 D7 为高电平while(*string){lcd1602_write_data(*string);string++;}break;case 2:lcd1602_write_cmd(0x80+0x40+col);while(*string){lcd1602_write_data(*string);string++;}break;}
}

lcd1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__#include <stdint.h>void lcd1602_init(void);
void lcd1602_write_cmd(char cmd);
void lcd1602_write_data(char dataShow);
void lcd1602_show_line(char row, char col, char *string);
void lcd1602_right_move(void);#endif

led.c和led.h和之前文章的一样

task.c

#include "tasks.h"
#include "led.h"uint32_t led1_task_cnt = 0;
uint32_t led2_task_cnt = 0;uint8_t led1_task_flag = 0;
uint8_t led2_task_flag = 0;void systick_isr(void)
{if (led1_task_cnt < 1000)led1_task_cnt++;else{led1_task_flag = 1;led1_task_cnt = 0;}if (led2_task_cnt < 200)led2_task_cnt++;else{led2_task_flag = 1;led2_task_cnt = 0;}
}void task1(void)
{if(led1_task_flag == 0)return;led1_task_flag = 0;led1_toggle();
}void task2(void)
{if(led2_task_flag == 0)return;led2_task_flag = 0;led2_toggle();
}

task.h

#ifndef __TASKS_H__
#define __TASKS_H__#include "sys.h"void systick_isr(void);
void task1(void);
void task2(void);#endif

main.c

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "tasks.h"
#include "gate.h"
#include "beep.h"
#include "exti.h"
#include "lcd1602.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */led_init();                         /* 初始化LED灯 */gate_init();                        /* 初始化继电器 */beep_init();                        /* 初始化蜂鸣器 */exti_init();                        /* 初始化红外传感器 */lcd1602_init();                     /* 初始化LCD1602 */lcd1602_show_line(1, 2, "Bai, Come on");}

3.2 教你写出代码

在3.1中各部分还是独立的，现在通过状态机使它们能配合彼此工作

开始正式实现功能了，main函数里使用多线程

main.c

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "tasks.h"
#include "gate.h"
#include "beep.h"
#include "exti.h"
#include "lcd1602.h"int main(void)
{HAL_Init();                         /* 初始化HAL库 */stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */led_init();                         /* 初始化LED灯 */gate_init();                        /* 初始化继电器 */beep_init();                        /* 初始化蜂鸣器 */exti_init();                        /* 初始化红外传感器 */lcd1602_init();                     /* 初始化LCD1602 */lcd1602_show_line(1, 1, "PASS...");while(1){ led1_task();led2_task();sensor_task();}
}

在task.c中实现状态机

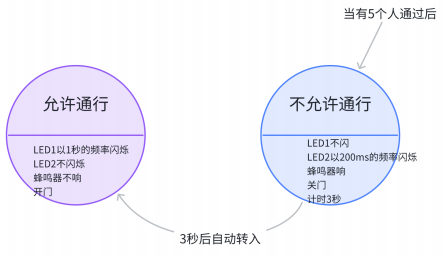

根据这个图，我们得有允许通行状态PASS_STATE和不允许通行状态WAIT_STATE，一般用枚举的方法表示（enum），然后这部分补充代码完全按照上图进行功能实现，代码有详细注释

#include "tasks.h"
#include "led.h"
#include "beep.h"
#include "exti.h"
#include "lcd1602.h"
#include "gate.h"
#include "stdio.h"enum
{PASS_STATE,WAIT_STATE
};uint32_t led1_task_cnt = 0;
uint32_t led2_task_cnt = 0;
uint32_t wait_cnt = 0;
uint32_t passenger = 0;uint8_t led1_task_flag = 0;
uint8_t led2_task_flag = 0;
uint8_t state = PASS_STATE;char message[16] = {0};void systick_isr(void)
{//如果处于允许通行的状态if(state == PASS_STATE){//LED1以1秒的频率闪烁if (led1_task_cnt < 1000)led1_task_cnt++;else{led1_task_flag = 1;led1_task_cnt = 0;}//LED2不闪烁led2_off();//蜂鸣器不响beep_off();//开门gate_off();}//如果处于不允许通行的状态else if(state == WAIT_STATE){//LED2以200ms的频率闪烁if (led2_task_cnt < 200)led2_task_cnt++;else{led2_task_flag = 1;led2_task_cnt = 0;}//LED1不闪led1_off();//蜂鸣器响beep_on();//关门gate_on();//计时3秒，之后if(wait_cnt < 3000)wait_cnt++;else{wait_cnt = 0;//进入允许通行状态state = PASS_STATE;//LCD显示状态lcd1602_show_line(1, 1, "PASS...");}}
}void led1_task(void)
{if(led1_task_flag == 0)return;led1_task_flag = 0;led1_toggle();
}void led2_task(void)
{if(led2_task_flag == 0)return;led2_task_flag = 0;led2_toggle();
}void sensor_task(void)
{//如果检测到有人通过if(ia_flag_get() == TRUE && state == PASS_STATE){//计数加1passenger++;//LCD显示状态sprintf(message, "PASS...%02d/05", passenger);lcd1602_show_line(1, 1, message);}//如果通过的人数超过5个if(passenger >= 5){//计数清零passenger = 0;//进入不允许通行状态state = WAIT_STATE;//LCD显示状态lcd1602_show_line(1, 1, "WAIT...00/05");}
}
