城市更新第一步：PDF转CAD，将历史图纸一键转化为设计复用底图

各位工程圈的朋友，想必都遇到过这种情况：甲方、合作方或者从网上下载的参考图纸，发到你手里的常常是一个PDF文件。看图、批注没问题，但一旦需要在这份图纸基础上进行修改、出变更，或者提取其中部分数据时，就犯了难——总不能对着PDF一笔一划地重新再画一遍图吧？这效率实在太低了！

今天，我们就来聊聊工程行业中，那个高频出现却又让人头疼的“刚需”——将PDF图纸转换回可编辑的CAD格式。

一、这些场景，你是否感同身受？

1、项目协作与修改阶段

这是最常见、最迫切的需求场景。

（1）接收外部图纸进行深化设计

总包单位收到了设计院发来的PDF版施工图，需要在此基础上进行机电、幕墙等专业的深化设计。拿不到原始的DWG文件，所有工作无法在CAD环境中开展，严重依赖手动重绘，耗时且易出错。

（2）图纸变更与版本更新

项目进入施工阶段，甲方提出了局部修改意见。而你手头只有上一版的PDF图纸，需要快速生成变更图。如果有一份可编辑的CAD底图，修改效率将提升数倍，能迅速响应现场需求。

（3）跨单位、跨平台协作

与国外团队或使用不同设计软件的合作方交接，PDF是通用格式，但后续工作仍需在自己的CAD软件中进行。PDF成为了信息传递的“中间站”，转换回CAD是协作流程中的关键一环。

2、城市更新及改扩建资料复用

这是体现“数据资产复活”价值的场景。

（1）历史档案数字化再利用

接到一个老旧小区或管网片区的改造项目，只有纸质图纸扫描成的PDF档案，或者早年遗留的PDF电子图。没有数字化底图，所有改造设计等于从零开始。将扫描PDF转换为CAD，是启动项目的“第一块敲门砖”。

（2）标准图库、部品部件的复用

从标准图集、产品手册或过往项目的PDF图纸中，看到一个非常实用的节点详图或构件，想直接拿来用到新项目中。手动描图费时费力。直接转换，可以快速获得一个干净的CAD图块，存入自己的图库，一劳永逸。

二、3步“激活”历史图纸，高效设计

看完了让人头疼的业务痛点，是时候给大家带来真正的解决方案了！ PDF快速看图内置的【PDF转CAD】功能，就是专为工程人打造的“效率神器”。

它到底有多快多简单？我们通过一个真实项目案例来全程演示：

【案例背景】某市政设计院项目主管李工，承接了一个老旧片区的雨污分流改造项目。业主单位提供的唯一资料是一份十几年前绘制的综合地下管网PDF图纸，包含了雨水、污水、给水等管线的走向、管径和井位，但没有原始的DWG文件。

【核心挑战】

精度要求高：管网标高、管径、连接关系必须绝对准确，手动描图风险极大。

效率压力大：项目工期紧张，需要快速完成设计并进场施工。

数据需继承：图纸中的管径、井编号等信息需要被准确提取并复用。

【三步操作详解】

第一步：载入图纸，启动转换

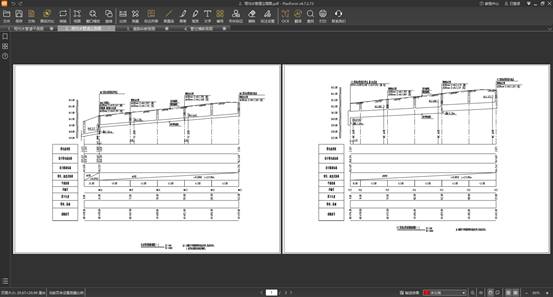

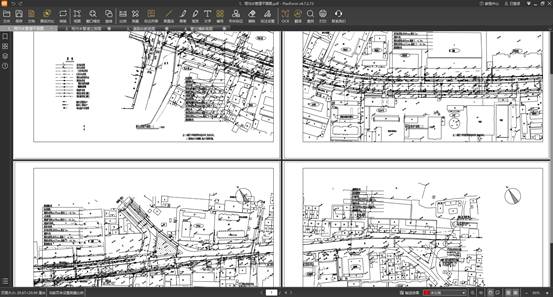

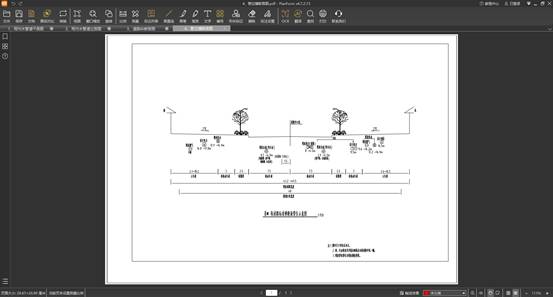

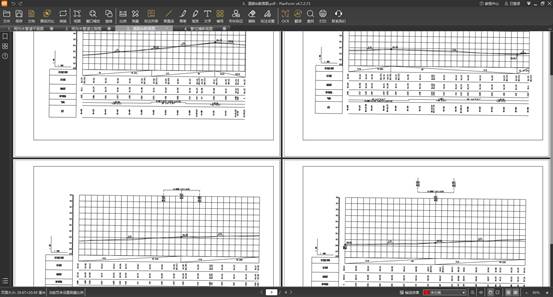

使用PDF快速看图，打开pdf图纸。

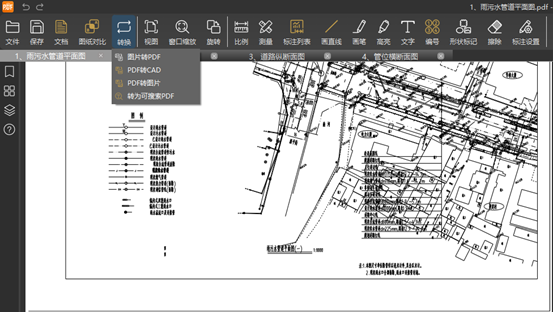

直接点击【PDF转CAD】功能图标。

第二步：转换参数设置

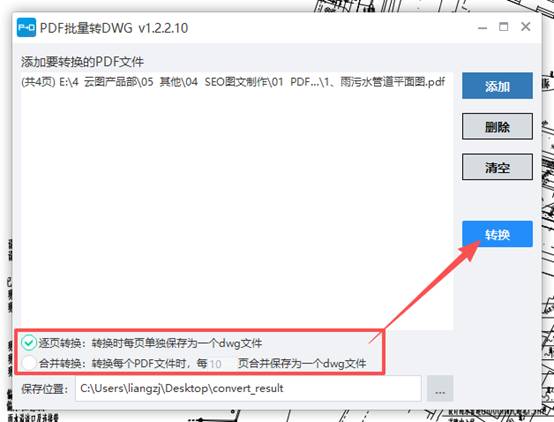

可以选择：逐页转换，转换时每页单独保存为一个dwg文件；合并转换，转换每个PDF文件时，按每多少页合并保存为一个dwg文件等方式。

再点击【转换】

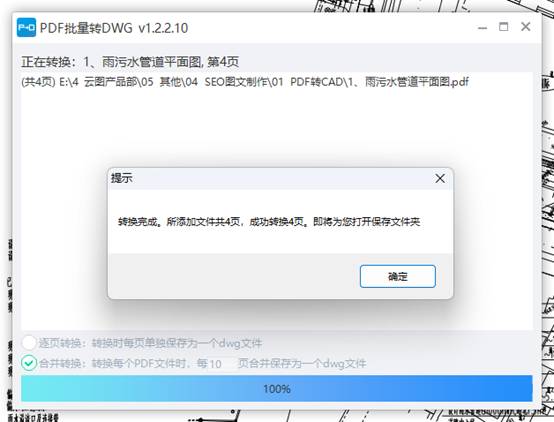

第三步：秒级生成，成果立即可用

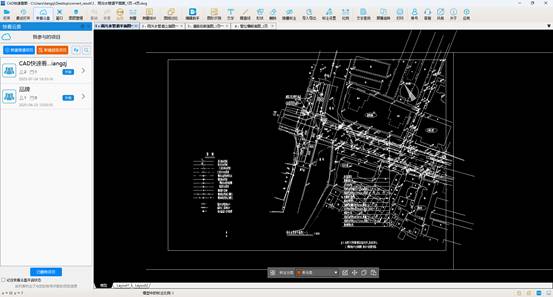

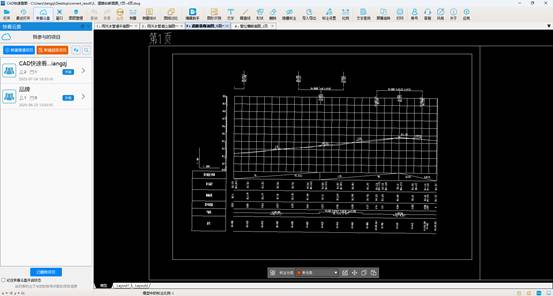

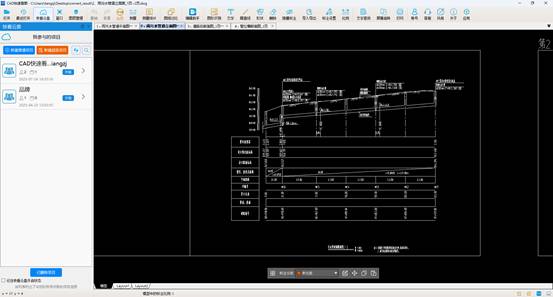

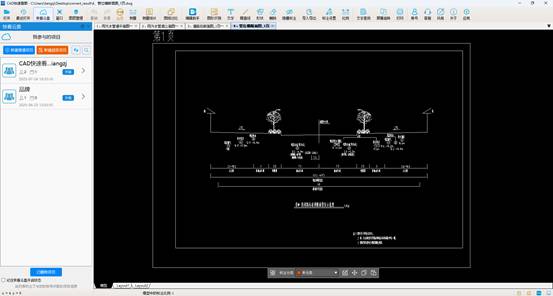

转换在瞬间完成。在指定的文件夹中找到了可直接使用的综合管网图.dwg文件。

【成果输出】

成果1：获得一份dwg格式的图纸文件

所有管线由像素点变为连续的多段线，检查井变为标准的圆或块参照。可以直接测量长度、检查连接关系，并在此基础上绘制新的雨污分流管道。

成果2：激活关键属性数据

软件准确识别了图纸中的所有文字标注。管径、井编号、坡度等关键信息被完整保留并转化为CAD文字，设计师可以直接调用或修改，无需重新输入，从根本上杜绝了人为抄录错误。

成果3：为信息化管理奠定基础

获得的DWG文件，不仅用于平面设计，其经过处理后，可得到结构化的矢量数据可以轻松导入GIS（地理信息系统） 或专业的管网建模软件，为创建“智慧排水”、“智慧水务”平台提供了最基础、最精准的数据来源，实现了从“一张图”到“一个数据库”的跨越。

三、实现最佳转换效果的3个关键点

1、由于PDF图纸内的线段或文字无属性，转出的图纸用CAD快看软件中文字查找、文字提取等功能不能查找或提取、图形识别数量不准。

2、建议用默认的文件夹存放导出的图纸和图片：PDF图纸内如果有图片，导出后会成为png格式文件和图纸一起保存，如果保存到桌面，遇到图片太多，会影查看。

3、只有本身是dwg文件转换过来的PDF，转换才是线条。扫描得到的pdf转成cad都是图片，则无法转换为图纸。
